第一部分 三相异步电动机的基本知识
一、三相异步电动机概述：
作电动机运行的三相异步电机。三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而感生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。
1、什么叫电动机？
将电能转变为机械能的电机。通常电动机的作功部分作旋转运动，这种电动机称为旋转电动机；也有作直线运动的，称为直线电动机。电动机能提供的功率范围很大，从毫瓦级到万千瓦级。电动机的使用和控制非常方便，具有自起动、加速、制动、反转、掣住等能力，能满足各种运行要求；电动机的工作效率较高，又没有烟尘、气味，不污染环境，噪声也较小。由于它的一系列优点，所以在工农业生产、交通运输、国防、商业及家用电器、医疗电器设备等各方面广泛应用。
各种电动机中应用最广的是交流异步电动机（又称感应电动机 ）。它使用方便、运行可靠 、价格低廉、结构牢固，但功率因数较低，调速也较困难。大容量低转速的动力机常用同步电动机（见同步电机）。同步电动机不但功率因数高，而且其转速与负载大小无关，只决定于电网频率。工作较稳定。在要求宽范围调速的场合多用直流电动机。但它有换向器，结构复杂，价格昂贵，维护困难，不适于恶劣环境。20世纪70年代以后，随着电力电子技术的发展，交流电动机的调速技术渐趋成熟，设备价格日益降低，已开始得到应用。
电动机在规定工作制式（连续式、短时运行制、断续周期运行制）下所能承担而不至引起电机过热的最大输出机械功率称为它的额定功率，使用时需注意铭牌上的规定。
三相异步电动机的工作原理
文章目录
旋转磁场产生原理
旋转磁场的方向
旋转磁场的转速
三相异步电动机的工作原理是根据电磁感应原理而工作的，当定子绕组通过三相对称交流电，则在定子与转子间产生旋转磁场，该旋转磁场切割转子绕组，在转子回路中产生感应电动势和电流，转子导体的电流在旋转磁场的作用下，受到力的作用而使转子旋转。下面，我们分析旋转磁场的产生，电动机的旋转、转差率及转向。
旋转磁场产生原理
三相异步电动机的定子铁芯中放置三相结构完全相同的绕组U、V、W，各相绕组在空间上互差120°电角度，如下图所示，向这三相绕组通入对称的三相交流电，如图（b）（c）所示。下面我们以两极电动机为例说明电流在不同时刻时，磁场在空间的位置。
下图（b）所示，假设电流的瞬时值为正时是从各绕组的首端流入（用〇中间加个×表示），末端流出（用“⊙”表示），当电流为负值时，与此相反。
（a）简化的三相绕组分布图
（b）按星形连接的三相绕组接通三相电源
（c）三相对称电流波形图 （d）两极绕组的旋转磁场
在ωt=0的瞬间，iu=0，iv为负值，iw为正值，如图（c）所示，则V相电流从V2流进，V1流出，而W相电流从W1流进，W2流出。利用安培右手定则可以确定ωt=0瞬间由三相电流所产生的合成磁场方向，如图d①所示。可见这时的合成磁场是一对磁极，磁场方向与纵轴线方向为一致，上方北极，下方是南极。
在ωt=π/2时，经过了四分之一周期，iu由零变为最大值，电流由首端U1流入，末端U2流出；iv仍为负值，U相电流方向与（1）时一样；iw也变为负值，W相电流由W1流出，W2流入，其合成磁场方向如图d②所示，可见磁场方向已经较ωt=0时按顺时针方向转过90°。
应用同样的分析方法可画出ωt=π,ωt=2/3*π,ωt=2π时的合成磁场，分别如图d③， ④， ⑤ 所示，由图中可明显地看出磁场的方向逐步按顺时针方向旋转，共计转过360°，即旋转了一周。
三相异步电动机的工作原理（如何产生旋转磁场并转动）
文章目录
旋转磁场产生原理
旋转磁场的方向
旋转磁场的转速
三相异步电动机的工作原理是根据电磁感应原理而工作的，当定子绕组通过三相对称交流电，则在定子与转子间产生旋转磁场，该旋转磁场切割转子绕组，在转子回路中产生感应电动势和电流，转子导体的电流在旋转磁场的作用下，受到力的作用而使转子旋转。下面，我们分析旋转磁场的产生，电动机的旋转、转差率及转向。
旋转磁场产生原理
三相异步电动机的定子铁芯中放置三相结构完全相同的绕组U、V、W，各相绕组在空间上互差120°电角度，如下图所示，向这三相绕组通入对称的三相交流电，如图（b）（c）所示。下面我们以两极电动机为例说明电流在不同时刻时，磁场在空间的位置。
下图（b）所示，假设电流的瞬时值为正时是从各绕组的首端流入（用〇中间加个×表示），末端流出（用“⊙”表示），当电流为负值时，与此相反。

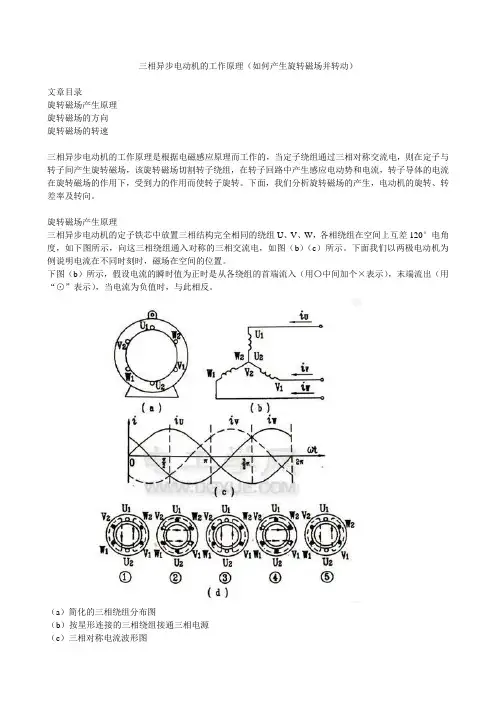

（a）简化的三相绕组分布图
（b）按星形连接的三相绕组接通三相电源
（c）三相对称电流波形图 （d）两极绕组的旋转磁场
在ωt=0的瞬间，iu=0，iv为负值，iw为正值，如图（c）所示，则V相电流从V2流进，V1流出，而W相电流从W1流进，W2流出。利用安培右手定则可以确定ωt=0瞬间由三相电流所产生的合成磁场方向，如图d①所示。可见这时的合成磁场是一对磁极，磁场方向与纵轴线方向为一致，上方北极，下方是南极。
在ωt=π/2时，经过了四分之一周期，iu由零变为最大值，电流由首端U1流入，末端U2流出；iv仍为负值，U相电流方向与（1）时一样；iw也变为负值，W相电流由W1流出，W2流入，其合成磁场方向如图d②所示，可见磁场方向已经较ωt=0时按顺时针方向转过90°。
应用同样的分析方法可画出ωt=π,ωt=2/3*π,ωt=2π时的合成磁场，分别如图d③， ④， ⑤ 所示，由图中可明显地看出磁场的方向逐步按顺时针方向旋转，共计转过360°，即旋转了一周。
三相异步电动机工作原理
三相异步电动机是一种常见的电动机类型，它由定子和转子两部分组成。定子绕组接入三相交流电源，形成旋转磁场。而转子则是通过感应作用与旋转磁场发生互动，从而实现转动。
具体来说，当三相交流电源通电后，定子绕组中的电流会产生三个交变电磁场，相互之间在时间上相位差120度。这三个交变电磁场构成旋转磁场，并穿透整个电动机。在转子中，由于旋转磁场的感应作用，会产生感应电动势。
根据电磁感应定律，感应电动势的方向与磁场的变化方式相对应。而在转子中，感应电动势的存在会激发电流流动。根据楞次定律，由于转子中电流的存在，会产生一个反磁场，与旋转磁场相互作用。
由于反磁场与旋转磁场的相互作用，转子会受到电磁力的作用，从而发生转动。需要注意的是，由于转子的旋转速度较低，所以它会滑动相对于旋转磁场，因此这种电动机被称为“异步”电动机。
通过上述互动作用，三相异步电动机实现了将电能转换为机械能的过程。此外，电动机的转速可以通过改变供电频率或改变转子结构来调节。
总的来说，三相异步电动机通过定子与转子之间的电磁感应作用，使得电能转变为机械能，实现了电动机的工作。
