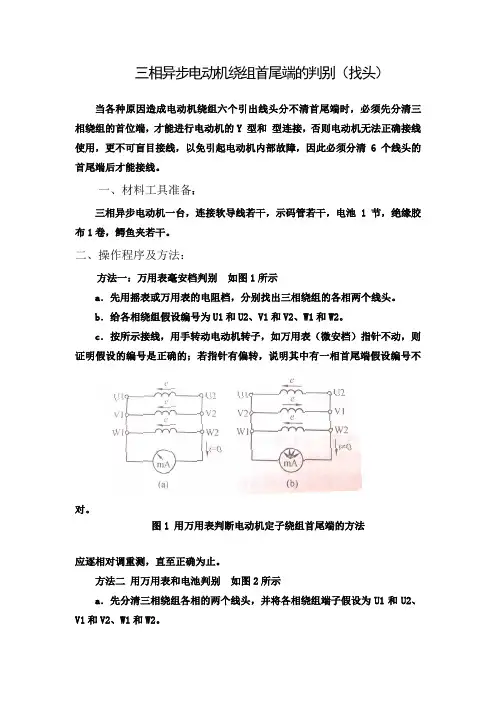

三相异步电动机绕组首尾端的判别（找头）
当各种原因造成电动机绕组六个引出线头分不清首尾端时，必须先分清三相绕组的首位端，才能进行电动机的Y 型和 型连接，否则电动机无法正确接线使用，更不可盲目接线，以免引起电动机内部故障，因此必须分清6个线头的首尾端后才能接线。
一、材料工具准备：
三相异步电动机一台，连接软导线若干，示码管若干，电池1节，绝缘胶布1卷，鳄鱼夹若干。
二、操作程序及方法：
方法一：万用表毫安档判别 如图1所示
a．先用摇表或万用表的电阻档，分别找出三相绕组的各相两个线头。
b．给各相绕组假设编号为U1和U2、V1和V2、W1和W2。
c．按所示接线，用手转动电动机转子，如万用表（微安档）指针不动，则证明假设的编号是正确的；若指针有偏转，说明其中有一相首尾端假设编号不对。
图1 用万用表判断电动机定子绕组首尾端的方法
应逐相对调重测，直至正确为止。
方法二 用万用表和电池判别 如图2所示
a．先分清三相绕组各相的两个线头，并将各相绕组端子假设为U1和U2、V1和V2、W1和W2。 b．注视万用表（微安档）指针摆动的方向，合上开关瞬间，若指针摆向大于零的一边正偏，则接电池正极的线头与万用表负极（黑表笔）所接的线头同为首端或尾端；如指针反向摆动反偏，则接电池正极的线头与万用表正极（红表笔）所接的线头同为首端或尾端。
图2用万用表和电池判别电动机定子绕组首尾端的方法
c．再将电池和开关接另一相两个线头，进行测试，就可正确判别各相的首尾端。
三、技术安全要求：
1．万用表使用时要注意量程的转换，不用时要置于空档。
2．安装时各线头螺丝要紧固，标示要明确。
3．要随时注意验电，防止触电。
采油工高级操作技能考核评分记录表
现场号 工位号 性别______
试题名称：三相异步电动机找头接线
龙源期刊网

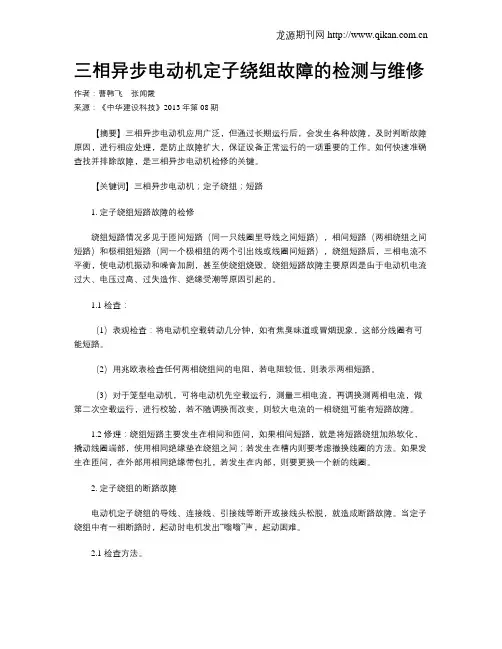

三相异步电动机定子绕组故障的检测与维修
作者：曹韩飞 张闻霞
来源：《中华建设科技》2013年第08期
【摘要】三相异步电动机应用广泛，但通过长期运行后，会发生各种故障，及时判断故障原因，进行相应处理，是防止故障扩大，保证设备正常运行的一项重要的工作。如何快速准确查找并排除故障，是三相异步电动机检修的关键。
【关键词】三相异步电动机；定子绕组；短路
1. 定子绕组短路故障的检修
绕组短路情况多见于匝间短路（同一只线圈里导线之间短路），相间短路（两相绕组之间短路）和极相组短路（同一个极相组的两个引出线或线圈间短路），绕组短路后，三相电流不平衡，使电动机振动和噪音加剧，甚至使绕组烧毁。绕组短路故障主要原因是由于电动机电流过大、电压过高、过失造作、绝缘受潮等原因引起的。
1.1 检查：
（1）表观检查：将电动机空载转动几分钟，如有焦臭味道或冒烟现象，这部分线圈有可能短路。
（2）用兆欧表检查任何两相绕组间的电阻，若电阻较低，则表示两相短路。
（3）对于笼型电动机，可将电动机先空载运行，测量三相电流，再调换测两相电流，做第二次空载运行，进行校验，若不随调换而改变，则较大电流的一相绕组可能有短路故障。
1.2 修理：绕组短路主要发生在相间和匝间，如果相间短路，就是将短路绕组加热软化，撬动线圈端部，使用相同绝缘垫在绕组之间；若发生在槽内则要考虑撤换线圈的方法。如果发生在匝间，在外部用相同绝缘带包扎，若发生在内部，则要更换一个新的线圈。
2. 定子绕组的断路故障
电动机定子绕组的导线、连接线、引接线等断开或接线头松脱，就造成断路故障。当定子绕组中有一相断路时，起动时电机发出“嗡嗡”声，起动困难。
2.1 检查方法。 龙源期刊网

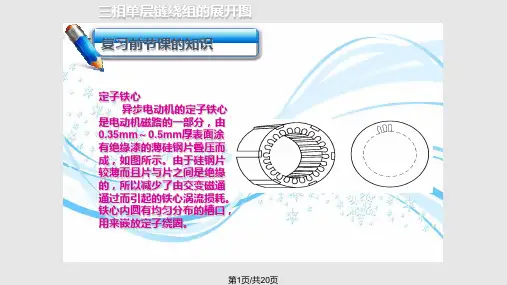

三相异步电动机绕组
第一节 三相异步电动机绕组概述
三相异步电动机的定子绕组通以三相电流时，即产生旋转磁场，在转子绕组中感生电动势，该电动势在已成闭合回路的转子绕组中产生电流，转子电流与磁场相互作用产生电磁转矩，使转子驱动机械负载旋转，将电能转化为机械能。
一、三相绕组排列的基本原则
三相绕组的排列，应使之成为对称三相绕组，即，三相绕组的各相串联导体数及线规应相同，相与相之间在空间的分布应相互间隔1200电角度。
二、极相组内及相绕组内的连接
1、极相组内的连接
同一极相组（线圈组）内的线圈应正向串联连接，即“头”与“尾”相连接，在小型电动机中，一个极相组内的线圈通常是连续绕制而成，不用接头。
2、相绕组内的连接
属于同一相且同一支路的各极相组，通常有如下两种连接方法：
（1） 正串连接
当每个极组应产生两个磁极时，采用正串连接（又称庶极连接），即尾端接首端、首端接尾端，也即底线接面线、面线接底线，
（2） 反串连接
当每个极相组只产生一个磁极时，采用反串连接（又称显极连接），即尾端接尾端、首端接首端，也即底线接底线、面线接面线。
三、相绕组引出线的位置
三相绕组相与相之间在空间的分布应相互间隔1200电角度，在这一前提下，三相绕组的线端（引出线）U1、V1和W1之间的间隔以及U2、V2和W2之间的间隔，通常也是1200电角度，但也可以不是1200电角度，这主要是由于在实际生产中，从工艺上考虑总希望所有引出线都靠拢在机座的出线孔附近的缘故。
四、三相绕组连接的方法
三相异步电动机三相绕组连接的方法，通常有两种：一种为星形接法，又称Y形接法；另一种为三角形接法，又称△接法。
常用的三相380伏异步电动机，功率在3千瓦及以下的，一般为星形接法（每相绕组电压设计为220伏）；功率在4千瓦及以上的，一般为三角形接法（每相绕组电压设计为380伏），以便用户根据需要可采用Y-△方式起动。
五、三相异步电动机的绕组型式
