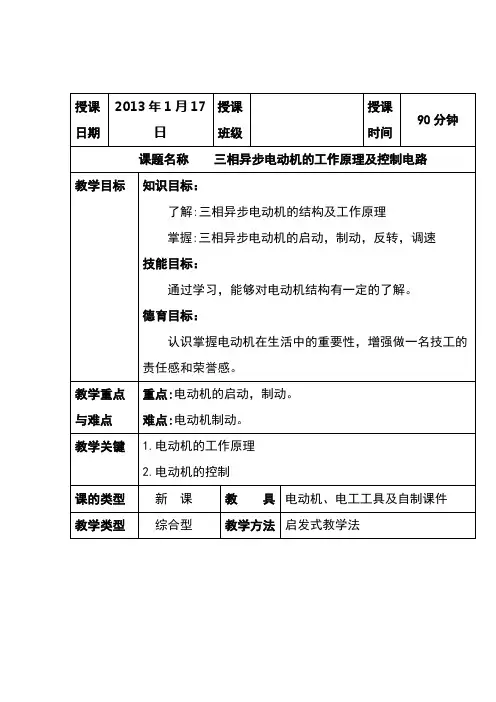

授课
日期 2013年1月17日 授课
班级
授课时间 90分钟
课题名称 三相异步电动机的工作原理及控制电路
教学目标 知识目标：
了解:三相异步电动机的结构及工作原理
掌握:三相异步电动机的启动，制动，反转，调速
技能目标：
通过学习，能够对电动机结构有一定的了解。
德育目标：
认识掌握电动机在生活中的重要性，增强做一名技工的
责任感和荣誉感。
教学重点
与难点 重点:电动机的启动，制动。
难点:电动机制动。
教学关键 1.电动机的工作原理
2.电动机的控制
课的类型 新 课 教 具 电动机、电工工具及自制课件
教学类型 综合型 教学方法 启发式教学法 三相异步电动机的工作原理及控制电路
三相异步电动机和其他电动机想比较，具有结构简单，制造方便、运行可靠、价格低廉等一系列优点，因此应用广泛。
三相异步电动机的原理和结构
一、三相异步电动机的工作原理
（一）、三相交流电机的旋转磁场
1、旋转磁场的产生：三相交流电通给三相定子绕组（三个线圈彼此互隔1200分布在定子铁心内圆的圆周上）
经过画图分析不同时间产生的磁场的位置，发现旋转磁场，并找出其特点
2、旋转磁场的特点：大小不变，以一个转速向某一个方向旋转，这个转速把它命名为旋转磁场的同步转速n1
n1 =60 f / p （f为电源频率；p为磁极对数）
3、思考：如何改变旋转磁场的方向
方法：任意调换三相电源中的任意两根相线（交换两根相线即改变了三相电源的相序，从而可以改变旋转磁场的方向）
（二）、 三相异步电动机的工作原理
1、分析工作原理：三相电通给定子绕组，产生旋转磁场，静止的转子相对于旋转磁场有一个相对的切割磁力线的运动，产生感应电动势，产生感应电流，转子绕组上有了电流，在磁场中会受到电磁力的作用，形成电磁转矩T，驱动转子旋转起来，实现了电能转换成机械能的目的。
2、体会“三相异步电动机”名称的由来：
三相异步电动机的控制电路第 1 页 共 8 页 1 三相异步电动机的控制电路
一、复习思路及要求
1. 题型：选择题、技能题、简答题。
2. 必须熟练分析各种控制电路的工作原理，只有熟悉了工作原理才能正确绘制控制电路；补画控制电路；识别电路图中的错误；对故障进行正确分析处理；设计一些简单的控制电路；并且对PLC中简单的程序设计也有帮助。
3. 该部分内容是非常重要的，要熟悉电路形式及控制形式：自锁、联锁的作用及连接方式；点动、连续运转；具有过载保护的连续运转控制电路是基础。
4. 需要掌握的控制电路有：⑴点动单向运转控制电路；⑵连续单向运转控制电路；⑶点动与连续混合控制电路；⑷接触器联锁双向运转控制电路；⑸按钮联锁双向运转控制电路；⑹接触器按钮双重联锁双向运转控制电路；（7）降压起动控制电路。
二、 控制电路的分析
1. 单向点动转控制电路
2. 单向连续运转控制电路
3. 连续与点动混合控制电路（一）
4. 连续与点动混合控制电路（二）
5. 连续与点动混合控制电路（三）
三相异步电动机的控制电路第 2 页 共 8 页 2 该电路中使用了中间继电器。其电器符号是KA。作用是：当其他继电器的触点数量不够时，可借助中间继电器来扩展触头数和触点容量，起到信号中继作用。
注：通过以上控制电路明确自锁的作用及其连接方式．．．．．．．．．．．．．．．．．．．．．．．。
6. 多地控制电路
该控制电路能实现电动机的两地控制。起动按钮并联，停止按钮串联。（图中如果SB1、SB2控制A地，则SB3、SB4控制B地。）
7. 接触器联锁双向控制电路
该电路采用了接触器联锁优点是工作安全可靠。但电动机由正转变为反转时，必须先按下停止按钮，才能按反转按钮，否则由于接触器联锁作用，不能实现反转。 8. 按钮联锁双向控制电路
该线路的优点是操作方便，由正转变为反转时不必按下停止按钮，但容易产生电源两相短路故障。
.
- -
. 可修编 三相异步电动机的控制电路
一、复习思路及要求
1. 题型：选择题、技能题、简答题。
2. 必须熟练分析各种控制电路的工作原理，只有熟悉了工作原理才能正确绘制控制电路；补画控制电路；识别电路图中的错误；对故障进行正确分析处理；设计一些简单的控制电路；并且对PLC中简单的程序设计也有帮助。
3. 该部分容是非常重要的，要熟悉电路形式及控制形式：自锁、联锁的作用及连接方式；点动、连续运转；具有过载保护的连续运转控制电路是基础。
4. 需要掌握的控制电路有：⑴点动单向运转控制电路；⑵连续单向运转控制电路；⑶点动与连续混合控制电路；⑷接触器联锁双向运转控制电路；⑸按钮联锁双向运转控制电路；⑹接触器按钮双重联锁双向运转控制电路；（7）降压起动控制电路。
二、 控制电路的分析
1. 单向点动转控制电路
2. 单向连续运转控制电路
3. 连续与点动混合控制电路（一）
4. 连续与点动混合控制电路（二）
5. 连续与点动混合控制电路（三） . -
-
. 可修编
该电路中使用了中间继电器。其电器符号是KA。作用是：当其他继电器的触点数量不够时，可借助中间继电器来扩展触头数和触点容量，起到信号中继作用。
注：通过以上控制电路明确自锁的作用及其连接方式．．．．．．．．．．．．．．．．．．．．．．．。
* *

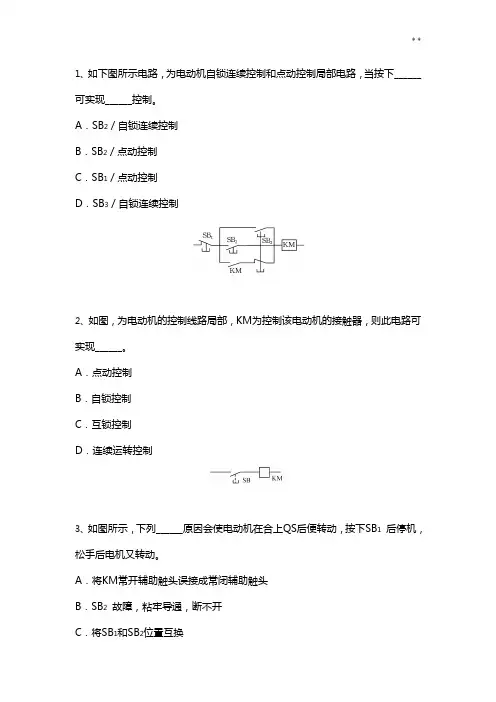

1、如下图所示电路，为电动机自锁连续控制和点动控制局部电路，当按下______可实现______控制。
A．SB2／自锁连续控制
B．SB2／点动控制
C．SB1／点动控制
D．SB3／自锁连续控制
2、如图，为电动机的控制线路局部，KM为控制该电动机的接触器，则此电路可实现______。
A．点动控制
B．自锁控制
C．互锁控制
D．连续运转控制
3、如图所示，下列______原因会使电动机在合上QS后便转动，按下SB1 后停机，松手后电机又转动。
A．将KM常开辅助触头误接成常闭辅助触头
B．SB2 故障，粘牢导通，断不开
C．将SB1和SB2位置互换 * *
D．将KM常开辅助触头误接成常闭辅助触头和SB2粘牢导通，断不开同时存在
4、如图所示，如果将KM的常开辅助触点一端由b接至a，则会出现______。
A．电机仍能正常起动、停机
B．电机不能起动
C．不能进行点动
D．按下SB2 电机可起动，但按下SB1 不能停机
5、如图所示，如果在接线时误把双层按钮的常开和常闭触点互换，则会出现______。
A．合上QS三相电源开关后，电机立即转动起来
B．合上QS三相电源开关后，FU4、FU5烧断 * *
C．合上QS三相电源开关后，按下SB2电机不动
D．合上QS三相电源开关后，热继电器动作，电机不转
6、如图所示，如果将KM的常开辅助触头误接成常闭辅助触头，则会出现______。
A．合上QS三相电源开关后，FU4、FU5烧断
B．合上QS三相电源开关后电机立即转动起来
C．合上QS三相电源开关后，接触器线圈反复有电、断电，致使电机不能转起来
D．合上QS三相电源开关后，电机只能点动，不能连续运转
7、如图所示，为三相异步电动机磁力起动器控制电路，若仅将SB1 和SB2 的位置调换接入电路，其他未变，则______。
A．合上QS三相电源开关后，电机立即转动起来 * *
B．SB1 与SB2 的起停功能交换了
