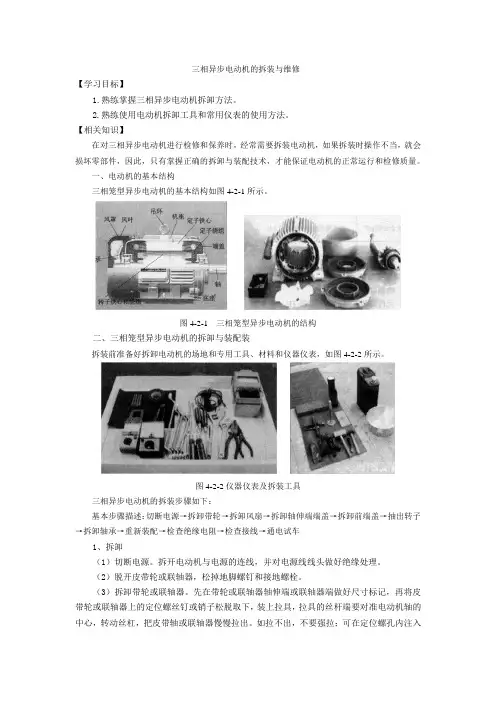

三相异步电动机的拆装与维修
【学习目标】
1.熟练掌握三相异步电动机拆卸方法。
2.熟练使用电动机拆卸工具和常用仪表的使用方法。
【相关知识】
在对三相异步电动机进行检修和保养时，经常需要拆装电动机，如果拆装时操作不当，就会损坏零部件，因此，只有掌握正确的拆卸与装配技术，才能保证电动机的正常运行和检修质量。
一、电动机的基本结构
三相笼型异步电动机的基本结构如图4-2-1所示。
图4-2-1 三相笼型异步电动机的结构
二、三相笼型异步电动机的拆卸与装配装
拆装前准备好拆卸电动机的场地和专用工具、材料和仪器仪表，如图4-2-2所示。
图4-2-2仪器仪表及拆装工具
三相异步电动机的拆装步骤如下：
基本步骤描述：切断电源→拆卸带轮→拆卸风扇→拆卸轴伸端端盖→拆卸前端盖→抽出转子→拆卸轴承→重新装配→检查绝缘电阻→检查接线→通电试车
1、拆卸
（1）切断电源。拆开电动机与电源的连线，并对电源线线头做好绝缘处理。
（2）脱开皮带轮或联轴器，松掉地脚螺钉和接地螺栓。
（3）拆卸带轮或联轴器。先在带轮或联轴器轴伸端或联轴器端做好尺寸标记，再将皮带轮或联轴器上的定位螺丝钉或销子松脱取下，装上拉具，拉具的丝杆端要对准电动机轴的中心，转动丝杠，把皮带轴或联轴器慢慢拉出。如拉不出，不要强拉；可在定位螺孔内注入
煤油，等待几小时后再拉。如仍拉不出，可用喷灯等急火在皮带轮外侧轴套四周加热，使其膨胀，便可拉出。加热温度不能太高，防止轴变形。拆卸过程中不用手锤直接敲击皮带轮，防止皮带界线中联轴器碎裂、轴变形和端盖受损等。
（4）拆卸风扇罩、风扇。封闭式电动机在拆卸皮带轮或联轴大后，就右以把外风扇罩的螺栓松脱，取下风扇罩，然后松脱或取下转子轴尾端风扇上的定位螺钉或销子，用手锤在风扇四周均匀轻调皮，风扇就可以取下。小型电动机的风扇一般可不用取下，可随转子一起抽出。如果后端盖内的轴承需要加油或更换时就必须拆卸。
龙源期刊网
三相异步电动机定子绕组故障的检测与维修
作者：曹韩飞 张闻霞
来源：《中华建设科技》2013年第08期
【摘要】三相异步电动机应用广泛，但通过长期运行后，会发生各种故障，及时判断故障原因，进行相应处理，是防止故障扩大，保证设备正常运行的一项重要的工作。如何快速准确查找并排除故障，是三相异步电动机检修的关键。
【关键词】三相异步电动机；定子绕组；短路
1. 定子绕组短路故障的检修
绕组短路情况多见于匝间短路（同一只线圈里导线之间短路），相间短路（两相绕组之间短路）和极相组短路（同一个极相组的两个引出线或线圈间短路），绕组短路后，三相电流不平衡，使电动机振动和噪音加剧，甚至使绕组烧毁。绕组短路故障主要原因是由于电动机电流过大、电压过高、过失造作、绝缘受潮等原因引起的。
1.1 检查：
（1）表观检查：将电动机空载转动几分钟，如有焦臭味道或冒烟现象，这部分线圈有可能短路。
（2）用兆欧表检查任何两相绕组间的电阻，若电阻较低，则表示两相短路。
（3）对于笼型电动机，可将电动机先空载运行，测量三相电流，再调换测两相电流，做第二次空载运行，进行校验，若不随调换而改变，则较大电流的一相绕组可能有短路故障。
1.2 修理：绕组短路主要发生在相间和匝间，如果相间短路，就是将短路绕组加热软化，撬动线圈端部，使用相同绝缘垫在绕组之间；若发生在槽内则要考虑撤换线圈的方法。如果发生在匝间，在外部用相同绝缘带包扎，若发生在内部，则要更换一个新的线圈。
2. 定子绕组的断路故障
电动机定子绕组的导线、连接线、引接线等断开或接线头松脱，就造成断路故障。当定子绕组中有一相断路时，起动时电机发出“嗡嗡”声，起动困难。
2.1 检查方法。 龙源期刊网

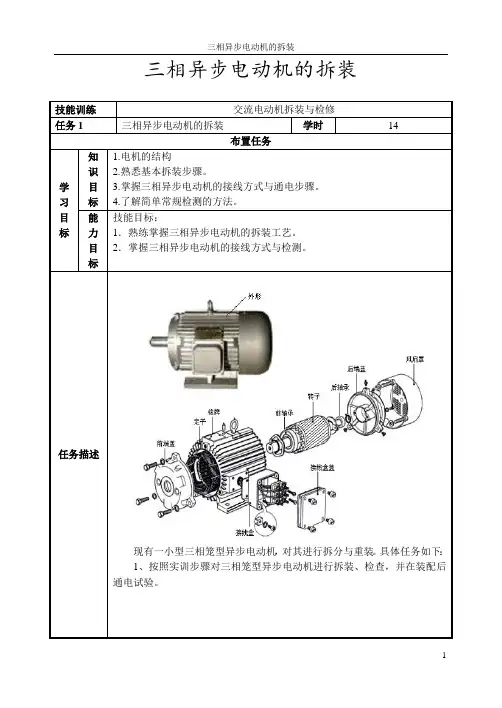

三相异步电动机的拆装
1 三相异步电动机的拆装
技能训练 交流电动机拆装与检修
任务1 三相异步电动机的拆装 学时 14
布置任务
学习目标 知识目标 1.电机的结构
2.熟悉基本拆装步骤。
3.掌握三相异步电动机的接线方式与通电步骤。
4.了解简单常规检测的方法。
能力目标 技能目标：
1．熟练掌握三相异步电动机的拆装工艺。
2．掌握三相异步电动机的接线方式与检测。
任务描述
现有一小型三相笼型异步电动机，对其进行拆分与重装。具体任务如下：
1、按照实训步骤对三相笼型异步电动机进行拆装、检查，并在装配后通电试验。
三相异步电动机的拆装
2
信息单
学习领域 交流电动机控制与维修
任务1 三相异步电动机的拆装 学时 14
序号 信息内容
1.1 兆欧表、万用表及钳形电流表的使用 三相异步电动机的拆装
3 一、兆欧表的使用
兆欧表又称摇表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。
1．兆欧表的选用原则
（1）额定电压等级的选择。一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。
（2）电阻量程范围的选择。摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。
2．兆欧表的使用
（1）校表。测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
（2）被测设备与线路断开，对于大电容设备还要进行放电。
（3）选用电压等级符合的摇表。
（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
http://198.211.50.208

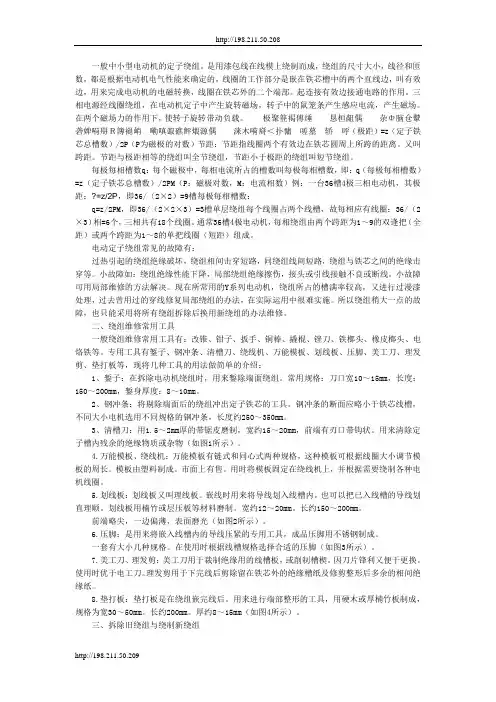

http://198.211.50.209 一般中小型电动机的定子绕组。是用漆包线在线模上绕制而成，绕组的尺寸大小，线径和匝数，都是根据电动机电气性能来确定的，线圈的工作部分是嵌在铁芯槽中的两个直线边，叫有效边，用来完成电动机的电磁转换，线圈在铁芯外的二个端部。起连接有效边接通电路的作用。三相电源经线圈绕组，在电动机定子中产生旋转磁场，转子中的鼠笼条产生感应电流，产生磁场。在两个磁场力的作用下，使转子旋转带动负载。 极聚簦褐傅缍恳桓龃偶杂Φ脑仓鼙砻婢嗬搿Ｒ簿褪峭嘞嗔诹礁鲆煨源偶涞木嗬搿＜扑慵嗟墓轿呼（极距）=z（定子铁芯总槽数）/2P（P为磁极的对数）节距：节距指线圈两个有效边在铁芯圆周上所跨的距离。又叫跨距。节距与极距相等的绕组叫全节绕组，节距小于极距的绕组叫短节绕组。
每极每相槽数q：每个磁极中，每相电流所占的槽数叫每极每相槽数，即：q（每极每相槽数）=z（定子铁芯总槽数）/2PM（P：磁极对数，M：电流相数）例：一台36槽4极三相电动机，其极距：?=z/2P，即36/（2×2）=9槽每极每相槽数：
q=z/2PM，即36/（2×2×3）=3槽单层绕组每个线圈占两个线槽，故每相应有线圈：36/（2×3）相=6个，三相共有18个线圈。通常36槽4极电动机，每相绕组由两个跨距为1～9的双逢把（全距）或两个跨距为1～8的单把线圈（短距）组成。
电动定子绕组常见的故障有：
过热引起的绕组绝缘破坏，绕组相间击穿短路，同绕组线间短路，绕组与铁芯之间的绝缘击穿等。小故障如：绕组绝缘性能下降，局部绕组绝缘擦伤，接头或引线接触不良或断线。小故障可用局部维修的方法解决。现在所常用的Y系列电动机，绕组所占的槽满率较高，又进行过漫漆处理，过去曾用过的穿线修复局部绕组的办法，在实际运用中很难实施。所以绕组稍大一点的故障，也只能采用将所有绕组拆除后换用新绕组的办法维修。
