英制螺纹标准规格表转速(Rotational Speed):做圆周运动的物体单位时间内沿圆周绕圆心转过的圈数，叫做转速，(与频率不同)。
用符号"n"表示;其国际标准单位为r/S (转/秒)或 r/min (转/分)，也有表示为RPM (转/分，主要为日本和欧洲采用，我国采用国际标准)。
当单位为r/S 时，数值上与频率相等，即n=f=1/T，T为作圆周运动的周期。
圆周上某点对应的线速度为:v=2π*R*n，R为该点对应的旋转半径。
常见的转速有:额定转速和最大转速等。
离心机的国际单位是g转速r/min变为g的公式:RCF=1.12*10^(-5)*r*(r/min)^2在匀速圆周运动中，线速度的大小等于运动质点通过的弧长(S)和通过这段弧长所用的时间(?t)的值。
即v=S/?t，也是V=2πR/t，在匀速圆周运动中，线速度的大小虽不改变，但它的方向时刻在改变。
它和角速度的关系是v=ω*r v=ωr=2πrf=2πnr=2πr/T当运动质点做圆周运动的同时也做另一种平动时，例如汽车车轮上的某一定点，此时该质点的线速度为做圆周运动的线速度(w*r)与平动运动的速度(v')的矢量之和:v=w*r+v' v=Δl/Δt扭矩是使物体发生转动的力。
发动机的扭矩就是指发动机从曲轴端输出的力矩。
在功率固定的条件下它与发动机转速成反比关系，转速越快扭矩越小，反之越大，它反映了汽车在一定范围内的负载能力。
扭矩说白了就是扭转所需要的力矩。
外部的扭矩叫转矩或者叫外力偶矩，内部的叫内力偶矩或者叫扭矩。
扭矩(Torque，也称为转矩)在物理学中就是力矩的大小，等于力和力臂的乘积，国际单位是牛米Nm，此外还可以看见kgm、lb-ft这样的扭矩单位，由于G=mg，当g=9.8的时候，1kg的重量为9.8N，所以1kgm=9.8Nm为什么引擎的功率能由扭矩计算出来,功率P=功W?时间t功W=力F×距离s所以，P=F×s/t=F×速度v这里的v是线速度，而在引擎里，曲轴的线速度=曲轴的角速度ω×曲轴半径r，代入上式得:功率P=力F×半径r×角速度ω;而力F×半径r=扭矩得出:功率P=扭矩×角速度ω所以引擎的功率能从扭矩和转速中算出来角速度的单位是弧度/秒，在弧度制中一个π代表180度马力其实也不是一种力，而是一种功率(Power)的单位，定义为单位时间内所能做功的大小。
RC2英寸锥管螺纹，每英寸11牙，螺距=25.4/11即2.309，牙高（深）=2.309×0.64即1.479，锥度是固定的即1：16R等于1/32乘以长度1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32长度意思是：定位点加有效长度比如我定位3.0，有效长度是12.0R=1/32 X（3+12）=0.46875 1、密封管螺纹（R） 英制密封管螺纹的基本尺寸及其公差 配合方式 英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO英制密封管螺编辑本段密封管螺纹的标记 英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成. 英制密封圆柱内螺纹的特征代号为：RP； 英制密封圆锥内螺纹的特征代号为：RC； 英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）； R2（与英制密封圆锥内螺纹配合使用）； 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副. 2、非密封管螺纹 英制非密封管的基本尺寸及其极限偏差 标记: 英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成. 英制非密封圆柱螺纹的特征代号为：G 对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B. 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号. 示例： 尺寸代号为2的右旋，非密封圆柱内螺纹：G2 尺寸代号为3的A级，右旋，非密封圆柱外螺纹：G3A 尺寸代号为4的B级，左旋，非密封圆柱外螺纹：G4 B-LH 尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A 加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。

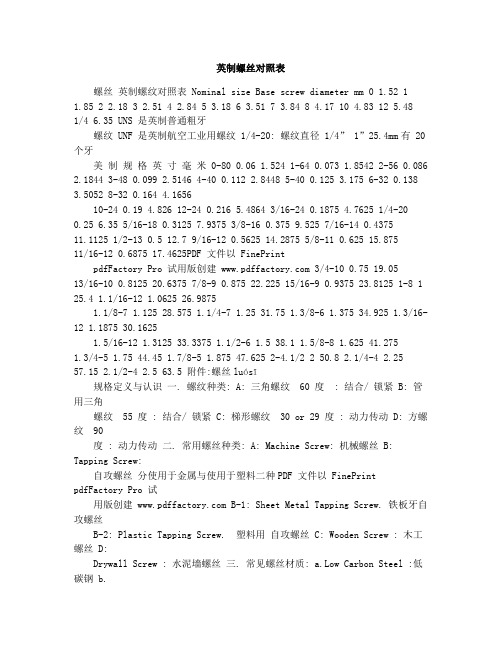

英制螺丝对照表螺丝英制螺纹对照表 Nominal size Base screw diameter mm 0 1.52 11.85 22.18 3 2.51 4 2.84 53.18 6 3.51 7 3.84 84.17 10 4.83 125.481/4 6.35 UNS 是英制普通粗牙螺纹 UNF 是英制航空工业用螺纹 1/4-20: 螺纹直径1/4” 1”25.4mm有 20 个牙美制规格英寸毫米 0-80 0.06 1.524 1-64 0.073 1.8542 2-56 0.0862.1844 3-48 0.099 2.5146 4-40 0.112 2.8448 5-40 0.1253.175 6-32 0.1383.5052 8-32 0.1644.165610-24 0.19 4.826 12-24 0.216 5.4864 3/16-24 0.1875 4.7625 1/4-200.25 6.35 5/16-18 0.3125 7.9375 3/8-16 0.375 9.525 7/16-14 0.437511.1125 1/2-13 0.5 12.7 9/16-12 0.5625 14.2875 5/8-11 0.625 15.87511/16-12 0.6875 17.4625PDF 文件以 FinePrintpdfFactory Pro 试用版创建 3/4-10 0.75 19.0513/16-10 0.8125 20.6375 7/8-9 0.875 22.225 15/16-9 0.9375 23.8125 1-8 1 25.4 1.1/16-12 1.0625 26.98751.1/8-7 1.125 28.575 1.1/4-7 1.25 31.75 1.3/8-6 1.375 34.925 1.3/16-12 1.1875 30.16251.5/16-12 1.3125 33.3375 1.1/2-6 1.5 38.1 1.5/8-8 1.625 41.2751.3/4-5 1.75 44.45 1.7/8-5 1.875 47.625 2-4.1/2 2 50.82.1/4-4 2.2557.15 2.1/2-4 2.5 63.5 附件:螺丝luósī规格定义与认识一. 螺纹种类: A: 三角螺纹 60 度 : 结合/ 锁紧 B: 管用三角螺纹 55 度 : 结合/ 锁紧 C: 梯形螺纹 30 or 29 度 : 动力传动 D: 方螺纹 90度 : 动力传动二. 常用螺丝种类: A: Machine Screw: 机械螺丝 B: Tapping Screw:自攻螺丝分使用于金属与使用于塑料二种PDF 文件以 FinePrint pdfFactory Pro 试用版创建 B-1: Sheet Metal Tapping Screw. 铁板牙自攻螺丝B-2: Plastic Tapping Screw. 塑料用自攻螺丝 C: Wooden Screw : 木工螺丝 D:Drywall Screw : 水泥墙螺丝三. 常见螺丝材质: a.Low Carbon Steel :低碳钢 b.SS-304 : Stainless Steel 304 c. SS-302: Stainless Steel 302 :结构韧性较好 d. Aluminum5052 :铝合金 5052 d. Brass: 黄铜 e. Bronze: 青铜 f. UNS C11000 Copper: 锑铜四.常见螺丝规格与标示: A: 公制螺丝 B: 美规螺丝 C: 英制螺丝 A: 公制机械螺丝:Metric Ex: M3 x 6 – P P B : M3 机械螺丝 6mm 长十字圆扁头镀黑. Finish Code:外观处理规格 Head Code: 头部外型 Thread Code 螺丝型号 Drive Code: 头部剖沟特征型号PDF 文件以 FinePrint pdfFactory Pro 试用版创建Length Code: 螺丝长度 mm A-1: Thread Code: 螺丝型号公制螺丝直接以螺丝外径标示螺丝型号如 M3 即螺丝外径为 3.00mm. M4 即螺丝外径为 4.00mm. MetricThread Size x Pitch: Note: 公制螺丝于螺丝型号后方有时会注明螺丝牙距. 如M3x0.5 M4x0.70 M5x0.8 M6x1. 但因为标准规范通常不提. A-2: Length Code:螺丝长度: 公制螺丝直接标示螺丝长度单位为 mm. 螺丝之总长度标示只计算头部以下之长度不含头部高度. 但平头螺丝例外其螺丝之总长度标示含头部高度.A-3: Drive Code/ 头部剖沟特征. 一般常用规格如下: a. Slotted: 一字Minus b.Phillips: 十字 Plus c. Phil-Slot: 一字/十字 d. Hex Scoket: 内六角e. One Way:单向只可锁入不可退出 A-4: Head Code/ 头部外型. 一般常用规格如下:PDF 文件以 FinePrint pdfFactory Pro 试用版创建 a. Flat: 平头锁入后顶部与工作件齐平 b. Oval: 色拉头 c. Round: 圆头 d. Pan: 圆扁头 e. Truss: 大圆扁头 f. Hex : 六角头. A-5: Finish Code/ 外观处理. 一般常用规格如下: a. Z:Zine-Plated: 镀锌 b. Ni: Ni-Plated: 镀镍 c. Tin-Plated: 镀锡 d. Zine Plated / GreenIridite: 镀锌绿膜处理. e. Radiant Plated: 镀五彩 f. Passivate: 抗氧化处理. g. AlodialFinish: 无外观处理公制自攻螺丝 :于品名后方直接标示 Tapping Type. Ex: M3 x 6–PPB Tapping Type: M3 自攻螺丝 6mm 长十字圆扁头镀黑. 一般以产品别或标示再判断为 Sheet Metal 或塑料部品使用. B: 美规螺丝. a.一般以番号标示如 2-56 4-40 6-32 8-32 10-24…etc. b.或以英制外径表示PDF 文件以FinePrint pdfFactory Pro 试用版创建 如 0.086-560.112-40 0.138-32 0.164-32 0.190-24…etc. Ex: 632 – 8 – P P B: Finish Code: 外观处理规格 Head Code: 头部外型 Drive Code: 头部剖沟特征型号 Length Code: 螺丝长度 Thread Code: 螺丝型号 B-1: Thread Code: 螺丝型号一般常用规格如下: a. 2-56 0.086-56: 2 番 56 牙 b 4-40 0.112-40 : 4 番40 牙 c. 6-32 0.138-32 : 6 番 32 牙 d. 8-32 0.164-32 : 8 番 32 牙 e. 10-24 0.190-24: 10 番 24 牙牙为每吋之牙数. B-2: Length Code: 螺丝长度美规螺丝长度须经换算才是公制 mm 尺寸. 换算公式: Length Code / 32 x 25.40公制长度 mm B-3 B-4B-5 : 标示方式与公制相同. C: 英制螺丝: C-1: Thread Code:PDF 文件以 FinePrint pdfFactory Pro 试用版创建 标示皆将分母为 8 再直接称分子之番号. Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝 x 0.50” 长 PPB Ex: 5/16 x 0.50 –PPB 2.5/8 x 0.50-PPB : 2 分半牙螺丝 x 0.50” 长 PPB Ex: 5/32 x 0.50 –PPB 1.25/8 x 0.50-PPB: 1 分 2 厘半螺丝 x 0.50” 长 PPB Ex: 1/4 x 0.50-PPB 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50” 长PPB 注: 有时会标示粗牙或细牙. UNF: 细牙 :电子业较常用. UNC:粗牙 : 重机械结构较常用. Ex: 3/8 x 0.50 UNF –PPB: 3 分细牙螺丝x 0.50” 长 PPB. C-2: Length Code: 为英寸标示须乘以 25.40 换算为 mm. 用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。
55°圆柱管螺纹的型式和尺寸RC2英寸锥管螺纹，每英寸11牙，螺距=25.4/11即2.309，牙高（深）=2.309×0.64即1.479，锥度是固定的即1：16R等于1/32乘以长度1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32长度意思是：定位点加有效长度比如我定位3.0，有效长度是12.0 R=1/32 X （3+12）=0.46875 1、密封管螺纹（R） 英制密封管螺纹的基本尺寸及其公差 配合方式 英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.编辑本段密封管螺纹的标记 英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成. 英制密封圆柱内螺纹的特征代号为：RP； 英制密封圆锥内螺纹的特征代号为：RC； 英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）； R2（与英制密封圆锥内螺纹配合使用）； 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥”和“锥/锥”螺纹副. 2、非密封管螺纹 英制非密封管的基本尺寸及其极限偏差 标记: 英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成. 英制非密封圆柱螺纹的特征代号为：G 对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B. 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号. 示例： 尺寸代号为2的右旋，非密封圆柱内螺纹：G2 尺寸代号为3的A 级，右旋，非密封圆柱外螺纹：G3A 尺寸代号为4的B 级，左旋，非密封圆柱外螺纹：G4B-LH 尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A 加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。
55°圆柱管螺纹的型式和尺寸RC2英寸锥管螺纹，每英寸11牙，螺距=25.4/11即2.309，牙高（深）=2.309×0.64即1.479，锥度是固定的即1：16R等于1/32乘以长度1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32长度意思是：定位点加有效长度比如我定位3.0，有效长度是12.0 R=1/32 X （3+12）=0.46875 1、密封管螺纹（R） 英制密封管螺纹的基本尺寸及其公差 配合方式 英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.编辑本段密封管螺纹的标记 英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成. 英制密封圆柱内螺纹的特征代号为：RP； 英制密封圆锥内螺纹的特征代号为：RC； 英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）； R2（与英制密封圆锥内螺纹配合使用）； 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥”和“锥/锥”螺纹副. 2、非密封管螺纹 英制非密封管的基本尺寸及其极限偏差 标记: 英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成. 英制非密封圆柱螺纹的特征代号为：G 对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B. 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号. 示例： 尺寸代号为2的右旋，非密封圆柱内螺纹：G2 尺寸代号为3的A 级，右旋，非密封圆柱外螺纹：G3A 尺寸代号为4的B 级，左旋，非密封圆柱外螺纹：G4B-LH 尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A 加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。
即1：16，R等于1/32乘以长度，1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32，长度意思是：定位点加有效长度，比如我定位3.0，有效长度是12.0，R=1/32 X（3+12）=0.46875 1、密封管螺纹（R ） 英制密封管螺纹的基本尺寸及其公差 配合方式 英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成. 英制密封圆柱内螺纹的特征代号为：RP ； 英制密封圆锥内螺纹的特征代号为：RC ； 英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）； R2（与英制密封圆锥内螺纹配合使用）； 英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的. 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副. 2、非密封管螺纹 英制非密封管的基本尺寸及其极限偏差 标记: 英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成. 英制非密封圆柱螺纹的特征代号为：G 对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B. 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号. 示例： 尺寸代号为2的右旋，非密封圆柱内螺纹：G2 尺寸代号为3的A级，右旋，非密封圆柱外螺纹：G3A 尺寸代号为4的B级，左旋，非密封圆柱外螺纹：G4 B-LH 尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A 加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。
左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.
对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副.
2、非密封管螺纹
英制非密封管的基本尺寸及其极限偏差
标记:
英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成.
英制非密封圆柱螺纹的特征代号为：G
对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B.
左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.
当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号.
示例：
尺寸代号为2的右旋，非密封圆柱内螺纹：G2
尺寸代号为3的A级，右旋，非密封圆柱外螺纹：G3A
尺寸代号为4的B级，左旋，非密封圆柱外螺纹：G4 B-LH
尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A
加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。
其他：
55°圆锥管螺纹的转化
55°圆锥管螺纹，是指螺纹的牙型角为55°、螺纹具有1：16的锥度。
该系列螺纹在世界上应用广泛，它的代号，各国规定不同。
中国英国法国日本 iso
代号 ZG R（外） G PT R
R(外螺纹) Rc（内） R R Rc
60°圆锥管螺纹的转化
60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1：16的管螺纹，此系列螺纹在我国机床行业和美国、前苏联应用。
它的代号，我国过去规定为K，后来规定为Z，现在改为NPT.。
