表4-7 普通螺纹基本牙型及尺寸计算（GB/T192—2003）（单位：mm）2．普通螺纹代号与标记普通螺纹分为粗牙普通螺纹和细牙普通螺纹两种。
粗牙普通螺纹用字母“M”及“公称直径”表示，如M8、M16等。
细牙普通螺纹用字母“M”及“公称直径×螺距”表示，如M10×1、M20×1.5等。
当螺纹为左旋时，在螺纹代号之后加“左”字，如M16左，M20×1.5左。
普通螺纹标记是由螺纹代号和公差代号及旋合长度代号组成，示例如下：普通螺纹直径与螺距系列，见表4-8。
表4-8 普通螺纹直径与螺距系列（GB/T193—2003）（单位：mm）注：1.直径优先选用第一系列，第三系列尽可能不用。
2.括号内的螺距尽可能不用。
3.注①处的M14×1.25仅用于火花塞。
4.注②处的M35×1.5仅用于滚动轴承锁紧螺母。

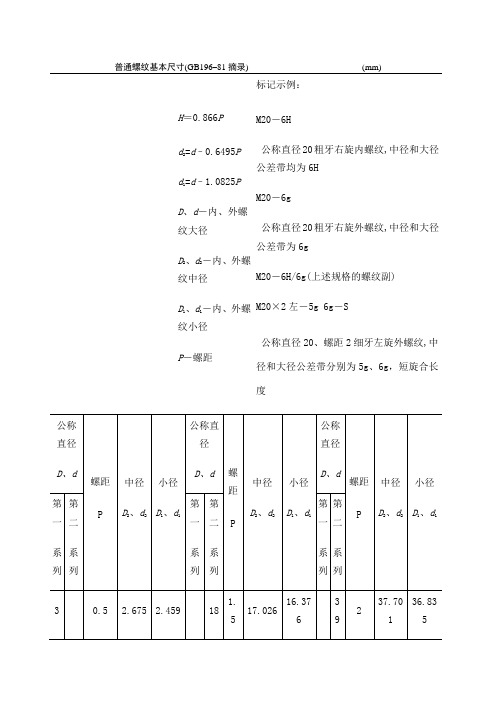

3．普通螺纹基本尺寸（见表4-9）表4-9 普通螺纹基本尺寸（GB/T196—2003）（单位：mm）4．普通螺纹公差（GB/T197—2003）（1）螺纹公差带螺纹公差带的位置由基本偏差确定，并规定外螺纹的上偏差（es）和内螺纹的下偏差（EI）为基本偏差，见图4-1。
对内螺纹规定了G和H两种位置[见图4-2（a）]，对外螺纹规定了e、f、g、h等4种位置[见图4-2（b）]。
（2）内、外螺纹的基本偏差（见表4-10）表4-10 内、外螺纹的基本偏差（单位：μm）（3）内、外螺纹各直径的公差等级（见表4-11）（4）螺纹旋合长度（见表4-12）（5）螺纹公差带的选用（见表4-13）（6）普通螺纹的极限偏差（见表4-14）表4-11 内、外螺纹各直径的公差等级表4-12 普通螺纹旋合长度（单位：mm）表4-13 螺纹公差带的选用（GB/T2516—2003）注：1.大量生产的精制紧固件螺纹，推荐采用带方框的公差带。
2.带*的公差带应优先选用，不带*的公差带其次，括号内的公差带尽可能不用。
