第十一章AutoCAD+2010中文版机械制图实训教程

第十一章AutoCAD+2010中文版机械制图实训教程
AutoCAD 2010 中文版 机械制图 实训教程
于 萍 编著
上海科学普及出版社
今日在线学习网 /
第11章
11.1 11.2 11.3 11.4 11.5 11.6 11.7 11.8 11.9
打印和发布图形
在模型空间中1:1打印图纸 调用其他图形文件的页面设置打印 在布局空间多视口多比例打印 添加新布局 以其他格式打印文件 打印电子文件 布局空间按比例2:1打印二维和三维图形 设置图纸打印区域边界 将图形输出至Impression的步骤
《AutoCAD 2010中文版机械制图实训教程》
《AutoCAD 2010中文版机械制图实训教程》
11.2 用其他图形文件的页面设置打印
在打印图形文件时，可以不进行打印页面设置，而是选择其他图形文件中已命 名的页面设置，并将其应用到当前图形中进行打印。这样直接调用已命名的页面设 置，节约一些操作时间。对于常用的页面设置，也可以保存到样板文件中，直接选 择即可打印。
《AutoCAD 2010中文版机械制图实训教程》
选择矩形视口内的两个标注对象，按Delete键，删除选择标注。 在矩形视口外部双击，取消视口内部操作状态，恢复图纸表面操作状态。 并标注出图形圆角尺寸。可以看到虽然我们没有选择任何一个视口，但可以为 视口内的图形创建标注对象。
《AutoCAD 2010中文版机械制图实训教程》

11.7布局空间按比例2:1打印二维和三维图形
本实例练习在布局中设置页面，创建两个视口，一个视口显示二维平面图形， 另一个视口显示三维模型，视口内显示比例2:1，插入标题栏图框，最后打印输出。 实例与11.3节内容相似，本节实例重点是练习布局空间视口内的三维视图转换。
《AutoCAD 2010中文版机械制图实训教程》

机械工程图学答案 第十一章

机械工程图学答案 第十一章
（4）
11-5 根据所给组合体的两个视图，补画第三视图。
11-6 根据所给组合体的两个视图，补画第三视图。
（1）
11-6 根据所给组合体的两个视图，补画第三视图。
（1）
11-6 根据所给组合体的两个视图，补画第三视图。
11-6 根据所给组合体的两个视图，补画第三视图。
（2）
11-6 根据所给组合体的两个视图，补画第三视图。
11-9(4)根据所给的两视图, 补画第三视图。
(5)
11-1 已知主、俯视图，想出物体形状，找出相对应的左视图 （比较题(1)、(2)、(3)中线框a'、b'、c'的空间含义和相对位置）。 (6)
(6)
11-2 据所给的两视图，想象出组合体的形 状，选择正确的第三视图。
正确的左视图是：

11-2 据所给的两视图，想象出组合体的形状， 选择正确的第三视图。
（2）
11-5 根据所给组合体的两个视图，补画第三视图。
11-5 根据所给组合体的两个视图，补画第三视图。
（3）
11-5 根据所给组合体的两个视图，补画第三视图。
（3）
11-5 根据所给组合体的两个视图，补画第三视图。
11-5 根据所给组合体的两个视图，补画第三视图。
（4）
11-5 根据所给组合体的两个视图，补画第三视图。
11-3 根据所给组合体的两个视图，补画第三视图。
11-3 根据所给组合体的两个视图，补画第三视图。
（1）
11-3 根据所给组合体的两个视图，补画第三视图。
（1）
11-3 根据所给组合体的两视图, 补画第三视图。
11-3 根据所给组合体的两个视图，补画第三视图。

机械制图第十一章 焊接图

机械制图第十一章 焊接图
第11章 焊接图
第11章 焊接图
焊接：将两个被连接的金属件，用电弧或火焰
在连接处进行局部加热，并采用填充熔 化金属或加压等方法使其融合在一起的 过程
焊接图：焊接件进行加工时所用的图样
一、焊接方法
熔化焊、压力焊和 钎焊
第11章 焊接图
二、焊缝
1、焊缝类型
2、焊缝表示法
（1）焊缝符号
完整的焊缝符号包括基 本符号、指引线、补充 符号、尺寸符号及数据 等。在图样上简化标注 焊缝时,通常只采用基 本符号和指引线
第11章 焊接图
焊接图有装配图 的形式，零件图 的内容
第11章 焊接图
读图
第11章 焊接图
重点： 1、焊缝表示法
2、读焊接图
大图等表示，用图示法表示焊缝时应同时标注焊缝符号
①在视图中，可见焊缝用与轮廓线垂直的细实线段（不可见 焊缝用细虚线段）表示 也可用加粗线表示，但在同一图样中，只允许采用一种画法
②在剖视图中，焊缝的金属熔焊区通常应涂黑表示
③当标注焊缝符号不能充分表达设计要求，并需保证某些尺寸时， 可将焊缝部位用局部放大图表示并标注尺寸
第11章 焊接图
焊接件图样应能清晰地表示出各焊接件之间的相对位置、焊接 要求以及焊缝尺寸等；如不附焊件详图时，还应能表示出各焊 件的形状、规格大小及数量。
第11章 焊接图
焊接图所包含的内容有：
(1)用于表达焊接件结构形状的一组视图；
(2)焊接件的规格尺寸、装配位置尺寸、焊后加工尺寸； (3)各焊件连接处的接头形式、焊缝符号及焊缝尺寸； (4)构件装配、焊接以及焊后处理、加工的技术要求； (5)焊件的编号及明细栏； (6)标题栏。
对接焊缝
点焊缝
角焊缝
①指引线：箭头线和

机械制图练习题

机械制图练习题

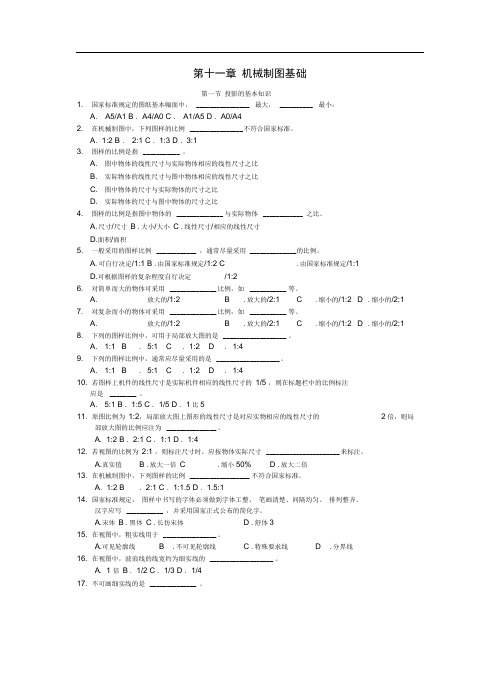

第十一章机械制图基础第一节投影的基本知识1. 国家标准规定的图纸基本幅面中，________________ 最大，__________ 最小。

A．A5/A1 B ．A4/A0 C ．A1/A5 D ．A0/A42. 在机械制图中，下列图样的比例________________ 不符合国家标准。

A．1:2 B ．2:1 C ．1:3 D ．3:13. 图样的比例是指___________ 。

A. 图中物体的线性尺寸与实际物体相应的线性尺寸之比B. 实际物体的线性尺寸与图中物体相应的线性尺寸之比C. 图中物体的尺寸与实际物体的尺寸之比D. 实际物体的尺寸与图中物体的尺寸之比4. 图样的比例是指图中物体的______________ 与实际物体____________ 之比。

A. 尺寸/尺寸B .大小/大小C .线性尺寸/相应的线性尺寸D.面积/面积5. 一般采用的图样比例____________ ，通常尽量采用 ______________ 的比例。

A.可自行决定/1:1 B .由国家标准规定/1:2 C .由国家标准规定/1:1D.可根据图样的复杂程度自行决定/1:26. 对简单而大的物体可采用______________ 比例，如___________ 等。

A. 放大的/1:2 B .放大的/2:1 C .缩小的/1:2 D .缩小的/2:17. 对复杂而小的物体可采用______________ 比例，如___________ 等。

A. 放大的/1:2 B .放大的/2:1 C .缩小的/1:2 D .缩小的/2:18. 下列的图样比例中，可用于局部放大图的是___________________ 。

A. 1:1 B . 5:1 C . 1:2 D . 1:49. 下列的图样比例中，通常应尽量采用的是___________________ 。

A. 1:1 B . 5:1 C . 1:2 D . 1:410. 若图样上机件的线性尺寸是实际机件相应的线性尺寸的1/5 ，则在标题栏中的比例标注应是 ________ 。

机械制图题库

机械制图题库

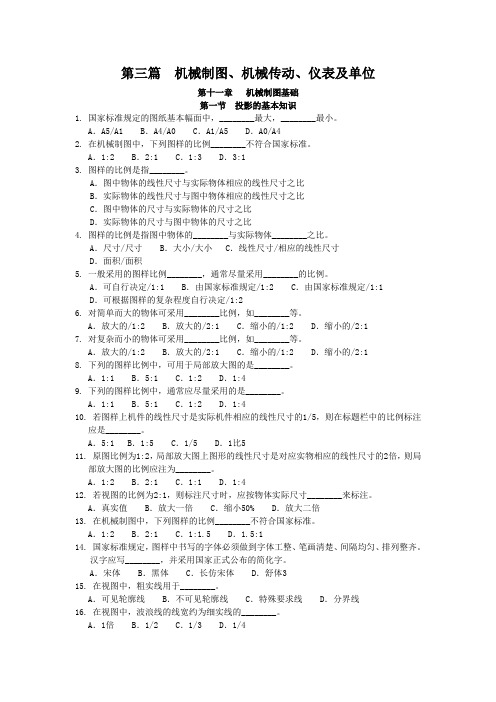

第三篇机械制图、机械传动、仪表及单位第十一章机械制图基础第一节投影的基本知识1. 国家标准规定的图纸基本幅面中，________最大，________最小。

A．A5/A1 B．A4/A0 C．A1/A5 D．A0/A42. 在机械制图中，下列图样的比例________不符合国家标准。

A．1:2 B．2:1 C．1:3 D．3:13. 图样的比例是指________。

A．图中物体的线性尺寸与实际物体相应的线性尺寸之比B．实际物体的线性尺寸与图中物体相应的线性尺寸之比C．图中物体的尺寸与实际物体的尺寸之比D．实际物体的尺寸与图中物体的尺寸之比4. 图样的比例是指图中物体的________与实际物体________之比。

A．尺寸/尺寸 B．大小/大小 C．线性尺寸/相应的线性尺寸D．面积/面积5. 一般采用的图样比例________，通常尽量采用________的比例。

A．可自行决定/1:1 B．由国家标准规定/1:2 C．由国家标准规定/1:1D．可根据图样的复杂程度自行决定/1:26. 对简单而大的物体可采用________比例，如________等。

A．放大的/1:2 B．放大的/2:1 C．缩小的/1:2 D．缩小的/2:17. 对复杂而小的物体可采用________比例，如________等。

A．放大的/1:2 B．放大的/2:1 C．缩小的/1:2 D．缩小的/2:18. 下列的图样比例中，可用于局部放大图的是________。

A．1:1 B．5:1 C．1:2 D．1:49. 下列的图样比例中，通常应尽量采用的是________。

A．1:1 B．5:1 C．1:2 D．1:410. 若图样上机件的线性尺寸是实际机件相应的线性尺寸的1/5，则在标题栏中的比例标注应是________。

A．5:1 B．1:5 C．1/5 D．1比511. 原图比例为1:2，局部放大图上图形的线性尺寸是对应实物相应的线性尺寸的2倍，则局部放大图的比例应注为________。

机械制图课件 11-1

机械制图课件 11-1
蜗杆
蜗轮
蜗轮箱体立体图
B-B
B
B
B-B
A
A-A
A
B
B
B-B
A
A-A
A
B
B
§11-4 零件上常见的工艺结构
铸造零件的工艺结构
(2)确定零件主视图的投影方向，其原则是选择最能明显地反映零件形状 确定零件主视图的投影方向， 确定零件主视图的投影方向 和结构特征以及各组成形体之间的相互关系的那个方向。 和结构特征以及各组成形体之间的相互关系的那个方向。
5
§11-2 零件图的视图选择原则
一.视图选择的一般原则
机械加工零件的工艺结构
为了便于拔模，在铸 件内外表面上应有拔 模斜度。
拔模
铸造零件的工艺结构
∠1∶20 ∶
注出斜度
无特殊要求时,斜度 无特殊要求时 斜度 不画出也不标出
拔模斜度的注法
铸造零件的工艺结构
未注铸造圆角R3~5
1.主视图选择 主视图选择 2.其它视图的选择 其它视图的选择
(1)全面考虑所需要的其它视图 每个视图有一个表达重点，视图数目尽量少 全面考虑所需要的其它视图,每个视图有一个表达重点 全面考虑所需要的其它视图 每个视图有一个表达重点， (2)优先采用基本视图及在基本视图上作剖视图。 优先采用基本视图及在基本视图上作剖视图。 优先采用基本视图及在基本视图上作剖视图 局部视图或斜视图应尽可能按投影关系配置。 局部视图或斜视图应尽可能按投影关系配置。 (3)布图合理 布图合理
砂轮越程槽
机械加工零件的工艺结构
为保证轴上或内孔相邻表面间的加工精度和粗糙度,常在两表 为保证轴上或内孔相邻表面间的加工精度和粗糙度 常在两表 面交接处加工出退刀槽和砂轮越程槽. 面交接处加工出退刀槽和砂轮越程槽

CAD机械制图_2010实用教程第11章绘制三维图形-文档资料


11.3 绘制三维点和曲 线
在AutoCAD中，用户可以使用点、直线、样条曲线、三维多段线及三维 网格等命令绘制简单的三维图形 。
绘制三维点 绘制三维直线和三维多段线 绘制三维样条曲线和三维弹簧
11.3.1 绘制三维点
在【功能区】选项板中选择【常用】选项卡，在【绘图】面板中单击【 单点】按钮，或在快速访问工具栏选择【显示菜单栏】命令，在弹出的菜单 中选择【绘图】|【点】|【单点】命令，都可在命令行中直接输入三维坐标 即可绘制三维点。
11.4.1 绘制三维填充
图形
【在命令行中输入【二维填充】命令(SOLID)，可以绘制三角形和四边 形的有色填充区域。
绘制三角形填充区域时，需要在命令行提示下依次指定三角形的3个角 点，然后按下Enter键直到退出命令即可，结果如图11-13所示。
绘制四边形填充区域时，应注意点的排列顺序，如果第3点和第4点的顺 序不同，得到的图形形状也将不同，如图11-14所示。
11.3.3 绘制三维样条曲线和三
维弹簧
在三维坐标系下，在【功能区】选项板中选择【常用】选项卡，在【绘 图】面板中单击【样条曲线】按钮，或在快速访问工具栏选择【显示菜单栏 】命令，在弹出的菜单中选择【绘图】|【样条曲线】命令，可以绘制三维样 条曲线，这时定义样条曲线的点不是共面点，而是三维空间点。例如，经过 点(0,0,0)、(10,10,10)、(0,0,20)、(-10,-10,30)、(0,0,40)、(10,10,50)和(0,0,60)绘 制的三维样条曲线如图11-10所示。
了解三维绘图的基本术语 建立三维绘图坐标系
11.1.1 了解三维绘图的基
本术语
三维实体模型需要在三维实体坐标系下进行描述，在三维坐标系下，可 以使用直角坐标或极坐标方法来定义点。此外，在绘制三维图形时，还可使 用柱坐标和球坐标来定义点。在创建三维实体模型前，应先了解下面的一些 基本术语。

第十一章机械制图基础物体的三视图

第十一章机械制图基础第二节物体的三视图国家标准规定，机械图样应采用________投影法绘制，并优先采用第一角画法。

A．正B．中心C．斜D．平行国家标准规定，机械图样应采用________投影法绘制，并优先采用________画法。

A．正/第三角B．平行/第三角C．正/第一角D．平行/第一角国家标准规定，________应采用正投影法绘制，并优先采用第一角画法。

A．工程图样B．主视图C．机械图样D．俯视图国家标准规定，________应采用________投影法绘制，并优先采用第一角画法。

A．工程图样/正B．机械图样/正C．工程图样/斜D．机械图样/斜所谓的“三视图”，通常是指________视图、________视图和________视图。

A．仰/左/右B．后/主/俯C．主/俯/左D．主/俯/右在三视图中，主视图的下方是________，主视图的右边是________。

A．左视图/俯视图B．俯视图/左视图C．仰视图/侧视图D．左视图/侧视图主视图左面的视图是________视图。

A．左B．右C．俯D．仰向正立投影面（V）上投射得到的视图，称为________。

A．主视图B．俯视图C．左视图D．侧视图向水平投影面（H）上投射得到的视图，称为________。

A．主视图B．俯视图C．左视图D．侧视图向侧立投影面（W）上投射得到的视图，称为________。

A．主视图B．左视图C．俯视图D．仰视图在三投影面体系中，投影面分别为________、________和________投影面。

A．正立/水平/侧立B．正平/水平/侧平C．正垂/水平/侧垂D．正平/铅垂/侧平在三投影面体系中，正立投影面简称为________面或________面。

A．正/HB．正/VC．正平/VD．正平/H在三投影面体系中，侧立投影面简称为________面或________面。

A．侧/HB．侧/WC．侧平/VD．侧平/W在三投影面体系中，水平投影面简称为________面或________面。

机械制图第11章 零件图 - 新国标


第二节

零件的视图选择
零件的视图选择原则：
主视图的选择——
（1）主视图的投影方向——形体特征原则
（2）零件的安放位置——工作位置、加工位置、习惯位置等 其它视图的选择——在完整、清晰表达零件的内外结构形状和便 于读图的前提下，尽量减少视图的数量，各视图表达的重点要明确， 简明易懂。
一、轴套类零件
（三）技术要求
1、有配合要求的表面，其表面粗糙度参数值较小。无配合 要求表面的表面粗糙度参数值较大。 2、有配合要求的轴颈尺寸公差等级较高、公差较小。无配 合要求的轴颈尺寸公差等级较低，或不需标注。 3、有配合要求的轮颈和重要的端面应有形位公差的要求。
二、盘盖类零件
盘盖类零件可包括端盖、手轮、胶带轮、盘座等。 轮一般用来传递动力和扭矩，盘主要起支承、轴向定位以及 密封等作用。
3.掌握表面粗糙度、极限与配合的代号及标注；
4.了解几何公差的代号及标注；
5.零件图尺寸标注完整、清晰、符合国家标准。
第一节
零件图的作用与内容
组成机器或部件的最基本的构件，称为零件。根据零件在机 器或部件上的作用，一般可将零件分为三种类型：
1. 标准件：紧固件(螺栓、螺母、垫圈、螺钉……）、滚动轴 承、油杯等。
图
例
（一）表达方案 （二）尺寸标注 （三）技术要求
主视图投射方向
（一）表达方案
1、轮盘类零件主要是在车床上加工，所以应按形状特征和 加工位置选择主视图，轴线横放；对有些不以车床加工为主的零 件可按形状特征和工作位置确定。 2、盘类零件一般需要两个主要视图。 3、轮盘类零件的其它结构形状，如轮辐可用移出断面或放 大断面表示。 4、根据轮盘类零件的结构特点（空心的），各个视图具有 对称平面时，可作半剖视；无对称平面时，可作全剖视。

机械制图(工程图学)第十一章 零件图


南京师范大学xws
17
D
C-C
F
G
F
E
E
F
F
G
D C D-D
C
C
C E-E F-F
图11-11 底座的表达方案
南京师范大学xws
18
4）叉架类零件的表达分析
图11-12 托架的结构图
南京师范大学xws
19
A
6.3 3.2 3 3.2
6
18 9 3
16 +0.027 0
26
3.2
0.8
M10-6H
图11-9 箱盖的表达方案
A-A A
A
南京师范大学xws
13
3）箱体类零件的表达分析 箱体类零件一般都是部件的主体零件，用来支承和 包容其他零件，因此结构比较复杂，一般是铸件。这类 零件的特点是： （1）根据其支承和包容其他零件的作用，主体结构大多 是中空的壳体，箱壁上一般有轴承孔、凸台和肋等结构。 （2）为了安装其他零件，常有螺孔、销孔等结构。为将 箱体再安装在机座上，常有安装底板、安装孔等结构。 （3）为了防尘，通常要使箱体密封，因此要加箱盖和轴 承盖。在与箱盖接触的部分常有均布的螺孔，为不增加 壁厚，常在螺孔处向内设计成凸缘。轴承孔靠箱壁外侧 常设计有安装轴承盖的法兰凸台。此外为了使箱体内的 运动零件得到润滑，箱体内应存有一定量的润滑油，为 显示油面的高低，箱壁上还有放置油标、油塞等零件的 孔、螺孔、凸台、凹坑等结构。
南京师范大学xws 22
设计基准：根据设计要求直接标注出的尺寸称为设 计尺寸，标注设计尺寸的起点称为设计基准。设计 基准一般选择底板的安装面、重要的支承面、端面、 装配结合面、零件的对称面、回转面的轴线等。 工艺基准：零件在加工、测量时使用的基准称为工 艺基准。工艺基准往往是一些端面，轴线等。 一般应使工艺基准和设计基准重合，否则应在 保证设计要求前提下尽量满足工艺要求。 零件在长、宽、高三个方向上至少各有一个主要 尺寸基准。但根据设计、加工、测量的要求，一般 在同一方向还要附加一些辅助基准，主要基准与辅 助基准之间应有尺寸联系。
