机械制图第七版习题册答案序言：本文将针对《机械制图第七版习题册》的习题进行详细解答，共计3000字，旨在为中职学生提供参考和学习帮助。

本文仅为部分题目的解答，不包含所有的题目，读者可以根据自己的需要选取相关部分进行学习。

一、选择题（80分）1.D2.C3.A4.D5.A6.B7.D8.C9.B 10.D11.A 12.A 13.B 14.C 15.A 16.A 17.A 18.B 19.C 20.B21.C 22.C 23.A 24.C 25.D 26.A 27.C 28.D 29.C 30.C31.C 32.A 33.C 34.B 35.A 36.B 37.C 38.B 39.D 40.A41.B 42.A 43.B 44.B 45.B 46.A 47.B 48.C 49.B 50.A二、填空题（10分）1. 等分尺、分度尺2. 90度、30度、60度3. 绘图纸、边距4. 矩形、对边5. 数字、日期三、简答题（10分）1. 机械制图的基本要素有哪些？机械制图的基本要素包括图纸、标注、尺寸以及符号等。

其中，尺寸是最重要的基本要素之一，机械制图中的尺寸要求准确、详细，能够清晰地表达图纸上各部分的大小和位置关系。

2. 机械制图中的横向和纵向尺寸有何区别？机械制图中的横向尺寸是指图纸上从左到右的距离，而纵向尺寸则是指图纸上从上到下的距离。

在实际绘制机械制图时，要注意对横向和纵向尺寸的标注。

3. 机械制图中的视图有哪些种类？机械制图中的视图主要包括正视图、左视图、右视图、上视图、下视图、后视图以及三个主视图等。

在绘制机械图时，需要根据实际需要选择合适的视图来表达图纸上的物体。

四、计算题（20分）1. 请根据视图绘制图样。

见图12. 请根据三视图绘制立体图。

见图2五、应用题（20分）请依据图纸，制作一个该器械的零部件组装图，并标注主要零件尺寸。

见图3六、附加题（10分）请利用机械制图的知识和技能自行设计一款简单机械零件，并给出其技术图纸。

第二篇 技能模块
项目七 减速器从动轴系的测绘及其装配图的绘制
1.参考教材图2-4-1填空，根据图2-1-2、图2-2-3、图2-2-15及下面闷盖、挡油环的图形，绘制从动轴系装配图(键16×10×50，滚动轴承6210)。

(1)装配图的作用是 能够表达机器(或部件)的工作原理、结构性能和各零部件之间的装配、连接关系等内容 。

(2)装配图的内容有 一组图形 、 必要的尺寸 、 技术要求 、 标题栏 、 明细表 。

2.解释减速器从动轴系中齿轮与轴配合代号的含义，查找得到偏差值后标注在零件图中。

齿轮与轴的配合6
755r H ： 公称尺寸是 Φ55 ，基 孔 制；
公差等级：轴IT 6 级，孔IT 7 级， 过盈 配合；
齿轮：上极限偏差 +0.030 ，下极限偏差 0 ；
轴：上极限偏差 +0.060 ，下极限偏差 +0.041 。

3.根据千斤顶的装配示意图和零件图拼画装配图。

第二篇技能模块项目九识读柱塞泵装配图并拆画泵体零件图1.根据教材图2-9-1回答下列问题。

(1)该装配体的用途是液压系统的供油装置，其工作原理为动力由轴10传入，带动凸轮22旋转，柱塞11靠弹簧4的作用，使与凸轮保持接触。

凸轮旋转时，柱塞作往复运动，使由单向阀体12、球13和球托14构成的单向阀控制油流的方向。

(2)该装配体的名称是柱塞泵，由22种零件组成，零件总数是35 ，其中标准件有7 件。

(3)该装配图共用了5 个图形表达，主视图采用局部剖视，主要表达柱塞泵的主体结构特征、柱塞泵轴系装配线上各零件的结构形状、连接和配合关系以及凸轮、键、轴的联接关系和吸、排油用单向阀的位置；左视图为局部剖图，主要表达外形，左下方局部表达安装孔的结构；俯视图采用局部剖视，主要表达主轴轴系装配线与零件的结构形状、连接和配合关系；另外两个图形为A向局部视图、移出断面图。

(4)该装配图的规格(性能)尺寸为柱塞的直径Φ18及凸轮偏心距5 ，总体尺寸为总长为175(除去轴外伸端的其余宽度70)、总高94、总宽95 ，安装尺寸为120、75 及安装孔尺寸Φ5 ，装配尺寸为Φ50H7/h6、Φ42H7/js6 。

(5)明细栏中的材料45表示优质碳素结构钢，Q235表示碳素结构钢，HT200表示灰铸铁，GCr15表示合金结构钢。

(6)φ16H7/k6中：φ16表示公称尺寸，H表示孔基本偏差，7表示标准公差等级，k 表示轴基本偏差，6表示标准公差等级。

查表写出φ16H7/k6配合中的下列数值：孔：上极限尺寸为16.018 ，下极限尺寸为0 ，上极限偏差为+0.018 ，下极限偏差为0 ，公差为0.018 。

轴：上极限尺寸为16.001 ，下极限尺寸为15.990 ，上极限偏差为+0.001 ，下极限偏差为-0.010 ，公差为0.011 。

(7)泵体7和泵套6、衬盖20之间采用7和6为基孔制的过渡配合、7和20为基孔制的间隙配合连接，轴10与凸轮22之间采用键连接，单向阀体12、油杯5与泵体之间采用螺纹连接。

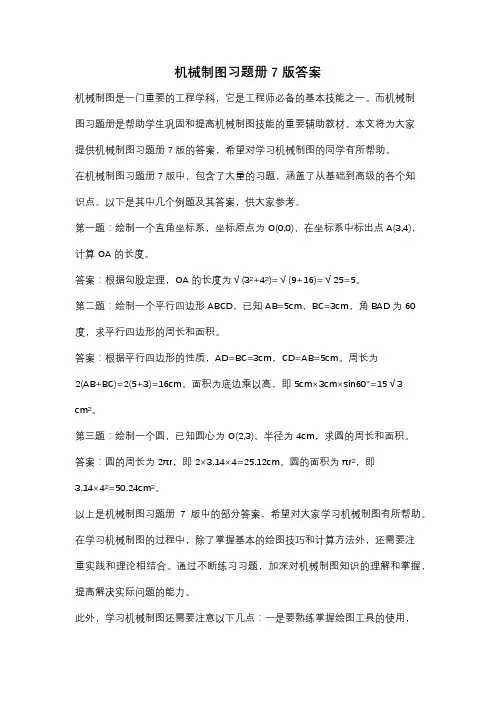

机械制图习题册7版答案机械制图是一门重要的工程学科，它是工程师必备的基本技能之一。

而机械制图习题册是帮助学生巩固和提高机械制图技能的重要辅助教材。

本文将为大家提供机械制图习题册7版的答案，希望对学习机械制图的同学有所帮助。

在机械制图习题册7版中，包含了大量的习题，涵盖了从基础到高级的各个知识点。

以下是其中几个例题及其答案，供大家参考。

第一题：绘制一个直角坐标系，坐标原点为O(0,0)，在坐标系中标出点A(3,4)，计算OA的长度。

答案：根据勾股定理，OA的长度为√(3²+4²)=√(9+16)=√25=5。

第二题：绘制一个平行四边形ABCD，已知AB=5cm，BC=3cm，角BAD为60度，求平行四边形的周长和面积。

答案：根据平行四边形的性质，AD=BC=3cm，CD=AB=5cm。

周长为2(AB+BC)=2(5+3)=16cm。

面积为底边乘以高，即5cm×3cm×sin60°=15√3cm²。

第三题：绘制一个圆，已知圆心为O(2,3)，半径为4cm，求圆的周长和面积。

答案：圆的周长为2πr，即2×3.14×4=25.12cm。

圆的面积为πr²，即3.14×4²=50.24cm²。

以上是机械制图习题册7版中的部分答案，希望对大家学习机械制图有所帮助。

在学习机械制图的过程中，除了掌握基本的绘图技巧和计算方法外，还需要注重实践和理论相结合。

通过不断练习习题，加深对机械制图知识的理解和掌握，提高解决实际问题的能力。

此外，学习机械制图还需要注意以下几点：一是要熟练掌握绘图工具的使用，如直尺、量角器、圆规等；二是要注意绘图的精确性和准确性，尽量避免出现错误；三是要注重图形的美观和规范性，使图纸整洁、清晰。

总之，机械制图是一门需要不断练习和实践的学科，通过解答习题可以加深对知识点的理解和掌握。

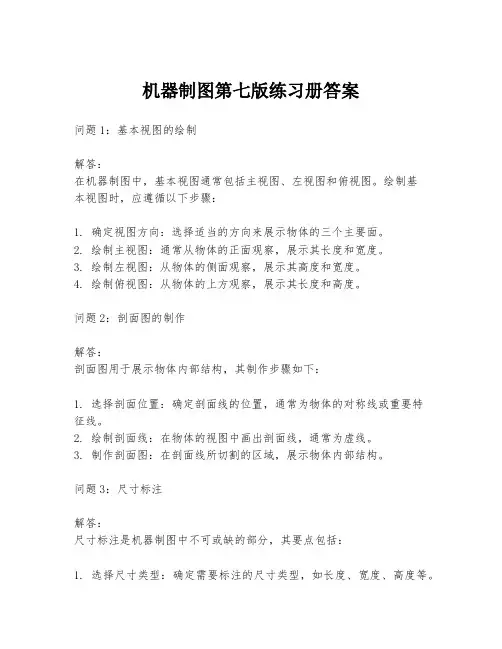

机器制图第七版练习册答案问题1：基本视图的绘制解答：在机器制图中，基本视图通常包括主视图、左视图和俯视图。

绘制基本视图时，应遵循以下步骤：1. 确定视图方向：选择适当的方向来展示物体的三个主要面。

2. 绘制主视图：通常从物体的正面观察，展示其长度和宽度。

3. 绘制左视图：从物体的侧面观察，展示其高度和宽度。

4. 绘制俯视图：从物体的上方观察，展示其长度和高度。

问题2：剖面图的制作解答：剖面图用于展示物体内部结构，其制作步骤如下：1. 选择剖面位置：确定剖面线的位置，通常为物体的对称线或重要特征线。

2. 绘制剖面线：在物体的视图中画出剖面线，通常为虚线。

3. 制作剖面图：在剖面线所切割的区域，展示物体内部结构。

问题3：尺寸标注解答：尺寸标注是机器制图中不可或缺的部分，其要点包括：1. 选择尺寸类型：确定需要标注的尺寸类型，如长度、宽度、高度等。

2. 确定尺寸线位置：尺寸线应清晰地表示尺寸的起点和终点。

3. 标注尺寸数值：在尺寸线旁边标注具体的数值。

4. 使用尺寸符号：使用适当的尺寸符号，如半径、直径等。

问题4：公差标注解答：公差标注用于表示零件的制造精度，其标注方法如下：1. 确定公差类型：根据需要标注的尺寸类型，确定公差类型，如线性尺寸公差或角度公差。

2. 标注公差值：在尺寸数值旁边标注公差值。

3. 使用公差符号：使用标准的公差符号，如±表示对称公差。

问题5：螺纹的表示解答：螺纹是连接零件的重要元素，其表示方法包括：1. 选择螺纹类型：确定螺纹的类型，如内螺纹或外螺纹。

2. 绘制螺纹轮廓：在视图中绘制螺纹的轮廓线。

3. 标注螺纹参数：标注螺纹的直径、螺距等参数。

结束语：以上是机器制图第七版练习册中的部分答案。

在实际应用中，制图是一个细致且需要严格遵守规范的过程。

希望这些答案能够帮助你更好地理解和掌握机器制图的相关知识。

第二篇技能模块项目四绘制直齿圆柱齿轮零件图1.在未完成的两个视图的基础上，按规定画法画出两直齿圆柱齿轮的啮合图。

已知：齿数z1=24，z2=36，模数m=2。

2.识读从动齿轮零件图，并写出其识读步骤和识读内容。

(1)读标题栏，可知零件的名称、材料、绘图比例及第几角画法。

(2)分析视图表达方案，可知各视图的表达方案。

(3)读视图，可知各视图表达的内容及含义。

(4)读尺寸，可知各方向的基准。

(5)读技术要求，可知零件图中表面粗糙度、几何公差、尺寸公差及各种加工要求。

3.识读并抄画（徒手，于后页纸上）锥齿轮零件图，然后回答问题。

(1)该零件的名称叫锥齿轮，材料是45钢。

(2)该零件图采用了2 个图形，主视图是全剖视图，左视图采用了局部视图。

(3)该齿轮有33 个齿，模数是7 ，它的大端分度圆直径为Φ62.24 。

(4)该齿轮的表面粗糙度Ra值最小的部位在轮齿工作面，Ra值为1.6 μm。

(5)该齿轮的齿部要求进行表面淬火处理，达到洛氏硬度52～56HRC 。

(6)齿轮上轴孔的键槽宽度为6 mm ，键槽宽的公差带代号为H9 ，键槽工作面的表面粗糙度Ra值为 3.2 μm。

4.识读蜗杆零件图，然后回答问题。

(1)该零件的名称叫蜗杆，它与蜗轮啮合。

(2)该蜗杆的轴向模数为 3 ，分度圆直径为Φ36 ，齿顶圆直径为Φ42h7 。

(3)该蜗杆的头数为 2 ，表示是 双 线，导程角为 9°27′44″ ，轴向齿距为9.425±0.022 mm ，可算出导程为 18.85 mm 。

(4)轴向齿形中的9.425±0.022表示 齿距 的尺寸；法向齿形中的4.183021.0076.0--表示 齿厚 的尺寸。

(5)图上有两处砂轮越程槽，标注尺寸为 2×0.3 ，该标注形式表示槽宽为 2 mm ，槽深为 0.3 mm ，此处直径为 Φ24.4 。

(6)零件上要求表面粗糙度Ra 值最小的是 1.6 μm ，共有 6 处；其次是 3.2 μm ，有 2 处；再次是 6.3 μm ，有 1 处。

第二篇 技能模块项目六 识读减速器箱体零件图1.识读支座零件图并回答问题。

(1)该零件的名称是 支座 ，比例为 1：1 材料是 HT150 ，其含义为 灰铸铁、抗拉强度为150MPa 。

(2)该零件用 4 个图形表达，主视图采用 局部 剖视图，是用 任意 剖切平面剖得的，其他分别是 全剖的左视 图、 俯视 图、 移出断面图 图。

(3)底板上共有 2 个连接用的通孔，它们的定形尺寸是 Φ10 ，定位尺寸是 44 ，表面粗糙度为 。

(4)顶部凸台共有 2 个通孔，表面粗糙度为。

(5)φ20K7(006.0015.0+-)的公称尺寸是 Φ20 ，上极限尺寸为 Φ20.006 ，下极限尺寸为 Φ19.985 ，上极限偏差为 +0.006 ，下极限偏差为 -0.015 ，公差为 0.021 ，公差带代号为 K7 ，基本偏差代号为 K ，其值为 +0.006 ，标准公差代号为 7 ，其值为 0.021 。

(6)M10的含义是 粗牙普通螺纹，公称直径为10，右旋 。

(7)该零件采用了 3 种表面粗糙度代号，按表面粗糙度值从小到大排列应为 、、 。

(8)补画出左视外部形状图。

（略）2.识读底座零件图并回答问题。

(1)该零件的名称是 底座 ，材料为 HT200 ，属于 箱体 类零件。

(2)该零件共用了 5 个图形，主视图采用了 半剖视图的画法 ，左视图采用了 全剖视图的画法 ，另外还有 俯视图 、 A 向局部视图 和 B 向局部视图 。

(3)零件长度方向的尺寸基准为 主视图对称中心平面 ，宽度方向的尺寸基准为 俯视图对称中心平面 ，高度方向的尺寸基准为 底座顶面 。

(4)零件的前方主要形状为 带孔腰形体 ，其左、右两边有 带有螺纹孔的腰 形的凸台，后方有 带有螺纹孔的 凸台。

(5)该零件上共有 20 个螺纹孔，其中上端有 7 个，标注为 4×M5-7H 、3×M6-7H ；前面有 5 个，标注为 4×M5-7H 、M5 ；后面有 4 个，标注为 4× M5-7H ；左右各有 2 个，标注为 4× M10-7H 。

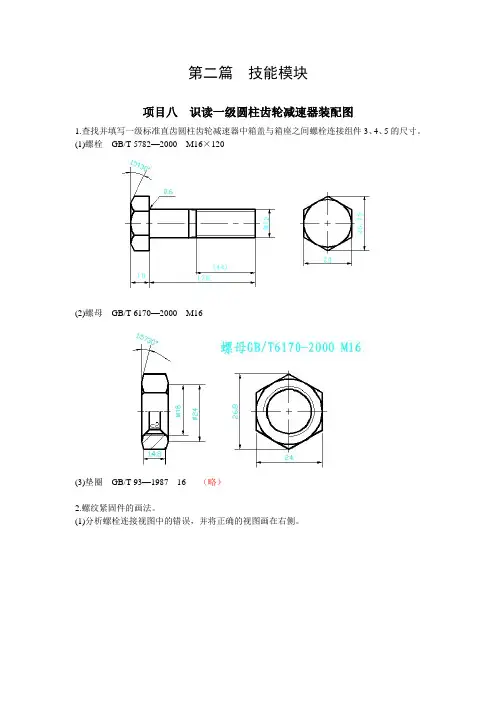

第二篇技能模块项目八识读一级圆柱齿轮减速器装配图1.查找并填写一级标准直齿圆柱齿轮减速器中箱盖与箱座之间螺栓连接组件3、4、5的尺寸。

(1)螺栓GB/T 5782—2000 M16×120(2)螺母GB/T 6170—2000 M16(3)垫圈GB/T 93—1987 16 （略）2.螺纹紧固件的画法。

(1)分析螺栓连接视图中的错误，并将正确的视图画在右侧。

(2)分析螺钉连接视图中的错误，并将正确的视图画在右侧。

（略）3.根据台虎钳的装配示意图和零件图拼画装配图。

4.读教材图2-8-1并回答问题。

(1)该减速器由35 种共86 个零件组成，其中标准件有17 种。

(2)该减速器装配图共用 3 个图形进行表达，主视图采用局部剖视图，三个视图均采用局部剖，其中俯视图采用局部剖，剖切平面经过箱体与箱座的结合面，故结合面不画剖面线；左视图采用拆卸、断裂局部剖画法。

(3)图中件2的作用是分离箱座和箱盖的作用。

(4)图中件11的作用是定位，便于箱体和箱座的装配及两侧轴承座孔的加工。

(5)该减速器中共有4 个轴承端盖；每个轴承端盖用24 个螺栓与箱座和箱盖连接，螺栓的规格为M8×20 。

(6)该减速器的总体尺寸为：总长525 ，总宽423 ，总高340 。

(7)该减速器共有6 个安装孔，其定位尺寸是340 和150 ，孔的直径为Φ22 ，沉孔的直径为Φ40 。

(8)拆画齿轮轴的零件图(比例1∶20。

（略）5.根据项目七中的台虎钳装配图回答下列问题。

(1)台虎钳由8 种零件组成，其中标准件2 种，非标准件6 种。

(2)其装配线为螺杆3 与固定钳身2 之间通过梯形螺纹连接，螺杆3 只能在固定钳身2 上转动。

活动钳身4 的底面与固定钳身2的顶面相接触，螺钉5的上部装在活动钳身螺纹的孔中，它们之间通过螺纹旋合固定在一起，而螺钉的下部与螺杆之间通过环形槽连接起来，当转动螺杆3时，通过螺纹带动螺杆3 左右移动，从而带动活动钳身4 左右移动，达到开、闭钳口以卸下或夹持工件的目的。

第二篇技能模块项目五识读支架零件图1.识读托架零件图并回答问题。

(1)该托架零件图采用了4 个视图，它们是：两处用局部剖视的主视图和俯视图，B 向局部视图和移出断面图。

(2)该零件长度方向的尺寸基准是Φ35H9孔的轴线，宽度方向的尺寸基准是俯视图对称中心平面，高度方向的尺寸基准是托架顶面。

(3)托架安装顶面有两个腰形的安装孔，其表面粗糙度为。

(4)徒手补画左视外部形状图。

(5)φ35H9的公称尺寸是Φ35 ，上极限尺寸为35.062，下极限尺寸为0 ，上极限偏差为+0.062，下极限偏差为0 ，公差为0.062 ，公差带代号为H9 ，基本偏差代号为H ，其值为0 ，标准公差代号为9 ，其值为0.062 。

(6)图中代号表示该表面用去除材料的工艺方法获得，其中Ra值为6.3 µm，属于单向上限值，传输带为默认，评定长度为5 个取样长度。

该表面应按上限为16%规则判定其合格性。

(7)几何公差表示的是Φ35H9孔的轴线对顶面的垂直度公差为Φ0.05 。

2.识读连杆零件图并回答问题。

(1)该零件的名称是连杆，采用的比例为1:1 ，材料是HT150 ，该零件属于叉架类零件。

(2)该零件的基本视图为主视图、俯视图，分别采用了局部剖、半剖视；另外三个视图为斜视图、斜剖视图和移出断面图。

(3)该零件的毛坯是采用铸造后切削加工制造的；铣φ70H9孔内部槽的铣刀直径为Φ28～Φ30，该槽深度为2.5 mm ，宽度为 5 mm 。

(4)2×M12×1.25-7H的含义是：“2”表示2个，“M”表示粗牙普通螺纹，“12”表示公称直径，“1.25”表示螺距，“7H”表示中径和顶径公差带代号。

(5) (39)为参考尺寸，90为理想尺寸尺寸，R200为定形尺寸尺寸，210±0.05为定位尺寸。

(6)125为定位尺寸，SR46.4为定形尺寸。

(7)该零件长度方向的主要基准是Φ39H7孔轴线，宽度方向的主要基准是俯视图对称中心平面，高度方向的主要基准是Φ39H7和Φ70H9孔轴线。

第二篇技能模块
项目三绘制轴承端盖零件图
1.识读端盖零件图并回答问题。

(1)该端盖的材料是HT150 ，图样比例是1：1 ，属于等值比例，该端盖属于轴套类零件。

(2)主视图采用了A—A复合剖视图，其主要表达意图是表达相贯孔；左视图为局部视图，主要表达端盖上分布有沉孔。

(3)该零件的轴向主要基准为Φ90圆柱左端面，径向主要基准为Φ16H7孔轴线。

(4)Rc1/4是圆锥内螺纹，其大径为13.157 mm ，小径为11.445 mm ，螺距为1.337 mm 。

(5)右端面上φ10圆孔的定位尺寸为18 。

(6)φ16H7是基孔制的基准孔，公差等级为7 级，上极限偏差为+0.018 ，下极限偏差为0 。

(7) 的含义：表示被测提取要素是Φ90圆柱的右端面，基准要素是Φ16H7孔轴线，公差项目为垂直度，公差值为0.06 。

(8)零件左部凸台为圆柱形，定形尺寸为Φ52 ，其上有3 个螺孔；右部凸台为圆柱形，定形尺寸为Φ55 g6 。

(9) 表示3 个螺纹孔，大径为6 mm ，小径为4.817 mm ，螺距为1 mm 。

(10)在指定位置画出右视外部形状图。
