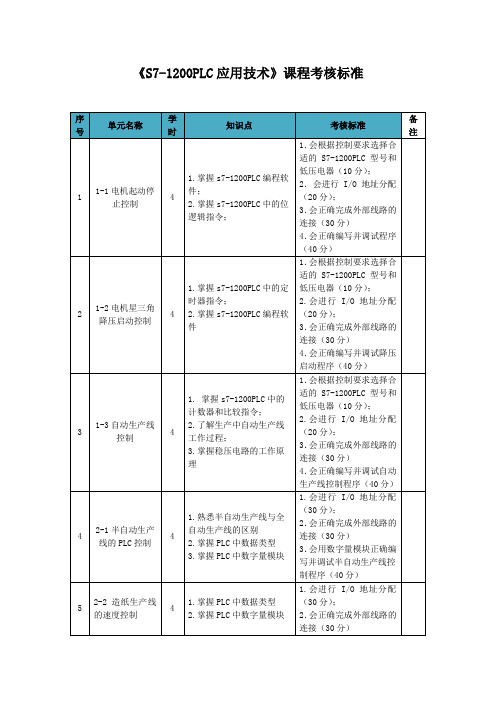

PLC上机考试评分标准

昆明理⼯⼤学2013PLC试题A答案与评分标准昆明理⼯⼤学试卷答案与评分标准（A卷）机电学院机⾃专业2010级考试时间：考试科⽬：可编程控制器原理及应⽤⼀、回答下列问题。

（40%）1．什么是可编程控制器？可编程控制器的基本组成部分有哪些？（6%）（2%）①可编程控制器是⼀种⼯业控制计算机，简称PLC（Programmable Logic Controller）或PC（Programmable Controller）。

（4%）②可编程控制器和普通的计算机相同，都包含CPU、存储器、I/O接⼝和系统总线四⼤部分。

2.⾮积算型定时器与积算型定时器有何区别?怎么设置定时时间？（8%）（2%）①⾮积算型定时器的线圈通电时，定时器开始计时，系统或线圈断电时停⽌计时并复位，线圈再通电时重新开始计时。

（3%）②积算型定时器的线圈通电时，定时器开始计时，线圈断电时，定时器停⽌计时，但不复位，线圈再通电时，定时器在上次通电时的计时结果上继续累加时间，积算型定时器必须⽤复位指令复位，系统断电也不会让积算型定时器复位。

（3%）③定时时间=定时器精度×设定值。

3．顺序控制中什么是步、转移、转移条件、负载？什么是功能流程图？（8%）（4%）①顺序⼯作过程中的⼀个⼯作阶段称为⼀个步；从⼀步过渡到另⼀步称为转移；⼀个步结束（下⼀个步开始）的条件称为转移条件；每个步中都可能会有⼀些电器通电，每步中⼯作的电器称为该步的负载。

（4%）②功能流程图就是⽤步、转移、转移条件和负载来描述顺序控制过程的⼀种流程图，功能流程图反映步、转移、转移条件和负载之间的关系。

4.下⾯的梯形图程序有不符合绘制规则之处，请指出错误，并改正（不⽤考虑控制功能）。

（9%）（3%）①输⼊继电器线圈不能出现在梯形图中；（3%）②在梯形图中不能出现多线圈输出。

（3%）③线圈输出作为逻辑结果必须有条件，不能直接与左母线相连；5．可编程控制器有输⼊信号后，将有相应的输出信号，这两种信号是否同步？为什么？（9%）（1%）①不同步。

《电气控制及可编程控制器技术》标准答案及评分标准一、简答题（10×6分）1、简述接触器的用途和分类。

（6分）答：接触器的主要用途是控制电动机的启动、反转、制动和调速等，因此是电力拖动控制系统中最重要也是最常用的控制电器之一。

（2分）它的分类很多多种，例如：按照驱动力不同可分为电磁式、气动式和液压式；按照控制线路中电流种类可分为交流接触器和直流接触器；按照主触点的极数来分，有单极、双极、三极、四极和五极等多种。

（4分）2、画出三相笼型异步电动机的正反转控制线路（正-停-反控制）。

（6分）答：画出主电路，（3分）画出控制电路。

（3分）3、简述变频器的控制方式。

（6分）答：变频器的控制方式可分为两种，即开环控制和闭环控制。

（4分）开环控制有V/F 控制方式，闭环控制有矢量控制等方式。

（2分）4、说明PLC的特点。

（6分）答：（1）抗干扰能力强，可靠性高；（2）控制系统结构简单，通用性强；（3）编程方便，易于使用；（4）功能完善；（5）设计、施工、调试的周期短；（6）体积小，维护操作方便。

（每条1分）5、简述PLC的工作原理。

（6分）答：PLC的工作原理概况而言是按集中输入（2分），集中输出（2分），周期性循环扫描的方式进行工作的。

（2分）6、说明PLC的软元件的种类。

（6分）答：软元件主要包括：输入继电器、输出继电器、通用辅助继电器、特殊继电器、变量存储器、局部变量存储器、顺序控制继电器、定时器、计数器、模拟量输入/输出映像寄存器、高速计数器、累加器等（任意写出8个以上，可得6分）7、LAD和STL语言的相互转换。

答：8、简述通信网络的数据传输方式。

（6分）答：并行通信和串行通信；同步传送和异步传送。

（6分）9、简述PLC控制系统设计的步骤及内容。

（6分）答：（1）分析评估及控制任务；（2）PLC的选型；（3）I/O地址分配；（4）系统设计；（5）系统调试；（6）编制文档。

（每条1分）10、在可编程控制器系统中常见的地线有那些？（6分）答：数字地；模拟地；信号地；交流地；直流地；屏蔽地等。

PLC考试实验题(修)PLC考试要求及评分标准（1）能熟练使用S7-200编程软件控制要求进行编写程序，并进行编译、下载、上载调试等操作应用（15分）。

评分标准：根据编程使用情况酌情给分（0—15）（2）熟悉基本指令的应用（15分）。

评分标准：提问所编写程序中使用的指令功能及作用（0-15）（3）按控制要完成硬件PLC电路接线(15分)。

评分标准：根据接线的正确与否给分（0-15）（4）按照控制要求在实验实现控制功能（30）台通过调试输入参考程序并编辑。

（5）解释所编梯形图的每步控制功能（作用是什么）（25分）。

评分标准：根据对程序熟悉及功能的实现情况给分（0-25）试题一喷泉的模拟控制1．控制要求隔灯闪烁：L1亮0.5秒后灭，接着L2亮0.5秒后灭，接着L3亮0.5秒后灭，接着L4亮0.5秒后灭，接着L5、L9亮0.5秒后灭，接着L6、L10亮0.5秒后灭，接着L7、L11亮0.5秒后灭，接着L8、L12亮0.5秒后灭，L1亮0.5秒后灭，如此循环下去。

2．I/O分配输入输出起动按钮：I0.0 L1：Q0.0 L5、L9：Q0.4停止按钮：I0.1 L2：Q0.1 L6、L10：Q0.5L 3：Q0.2 L7、L11：Q0.6L 4：Q0.3 L8、L12：Q0.73．按图所示的梯形图输入程序。

4．调试并运行程序。

图 1 喷泉控制示意图试题二喷泉的分支模拟控制1．控制要求隔灯闪烁：L1亮0.5秒后灭，接着L2亮0.5秒后灭，接着L3亮0.5秒后灭，接着L4亮0.5秒后灭，接着L5亮0.5秒后灭，接着L6亮0.5秒后灭，接着L7亮0.5秒后灭，接着L8亮0.5秒后灭，L1亮0.5秒后灭，接着L2亮0.5秒后灭，接着L3亮0.5秒后灭，接着L4亮0.5秒后灭，接着L9亮0.5秒后灭，接着L10亮0.5秒后灭，接着L11亮0.5秒后灭，接着L12亮0.5秒后灭，如此循环下去。

2．I/O分配输入输出起动按钮：I0.0 L1：Q0.0 L5、L9：Q0.4停止按钮：I0.1 L2：Q0.1 L6、L10：Q0.5L 3：Q0.2 L7、L11：Q0.6L 4：Q0.3 L8、L12：Q0.73．按图所示的梯形图输入程序。

PLC试题答案一、填空题。

（30分，每空1.5分）1、说明下列指令意义：ON ALD OLD LD LPS TON AN CTU2、继电器的线圈断电时，其常开触点，常闭触点。

3、外部的输入电路接通时，对应的输入映像寄存器为状态，梯形图中对应的常开触点，常闭触点。

4、点动控制要变为长动控制，需在启动按钮上加上环节。

5、星形—三角形换接采用三相笼型异步电动机中常用的方法。

6、电气控制图一般分为电路和电路两部分。

7、热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。

8、将编程器内编写好的程序写入PLC时，PLC必须处在模式。

（RUN，STOP）二、指出下列电路有何错误？应如何改进？（画图说明）（15分）三、写出下图语句表。

（10分）四、简答题（15分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗？五、设计控制一台电动机长动和点动的电气控制电路。

（主电路6分，控制电路9分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。

请画出主电路和控制电路。

六、试用PLC来实现第五题的控制。

（共15分）要求1。

画出I/O分配图；2。

画出梯形图或写出语句表。

（I/O分配图5分，画出梯形图或写出语句表 10分PLC试题答案一、填空题。

（30分，每空1.5分）1、说明下列指令意义：ON 并联的常闭触点 ALD电路块的串联指令OLD 电路块的并联指令LD 装载指令LPS入栈指令 TON通电延时定时器指令AN串联的常闭触点 CTU加计数器指令2、继电器的线圈断电时，其常开触点断开，常闭触点闭合。

3、外部的输入电路接通时，对应的输入映像寄存器为1状态，梯形图中对应的常开触点接通，常闭触点断开。

4、点动控制要变为长动控制，需在启动按钮上加上自锁环节。

5、星形—三角形换接的采用是三相笼型异步电动机中常用的起动方法。

6、电气控制图一般分为论主电路和控制电路两部分。

西门子S7-200型可编程控制器编程并调试
（三相异步电动机星-角降压启动编制控制程序）
一、题目：，三相异步电动机星-角降压启动编制控制程序
二、技术条件：
1、要求考生在规定的时间内，根据条件编制程序。

2、作业场地：宽敞明亮、干净卫生、并设好警戒线，闲杂人员不得入内，确保考场纪律。

3、不得携带U盘等带储存功能的设备，否则取消考试资格。

三、工具和材料：
1）编程用笔记本电脑（带有西门子PLC编程软件）。

2）西门子PLC专用数据线（编程传输用）。

四、考核说明：
1、控制程序编制时间：50min，每延长1min，扣2分。

分数：100分
2、考工在实操时，应携带准考证，否则不得考试。

3、在处理故障需要送电时，必须与考评员联系，确认后方可送电。

4、设好警戒线，闲杂人员不得入内，确保考场纪律。

5、考核对象：矿井维修电工技师
电动机星-角降压启动PLC编程评分表场次：开关编号：选手编号：考评员:
编程元件地址表。

PLC考试要求及评分标准（1）能熟练使用S7-200编程软件控制要求进行编写程序，并进行编译、下载、上载调试等操作应用（15分）。

评分标准：根据编程使用情况酌情给分（0—15）（2）熟悉基本指令的应用（15分）。

评分标准：提问所编写程序中使用的指令功能及作用（0-15）（3）按控制要完成硬件PLC电路接线(15分)。

评分标准：根据接线的正确与否给分（0-15）（4）按照控制要求在实验实现控制功能（30）台通过调试输入参考程序并编辑。

（5）解释所编梯形图的每步控制功能（作用是什么）（25分）。

评分标准：根据对程序熟悉及功能的实现情况给分（0-25）试题一喷泉的模拟控制1．控制要求隔灯闪烁：L1亮0.5秒后灭，接着L2亮0.5秒后灭，接着L3亮0.5秒后灭，接着L4亮0.5秒后灭，接着L5、L9亮0.5秒后灭，接着L6、L10亮0.5秒后灭，接着L7、L11亮0.5秒后灭，接着L8、L12亮0.5秒后灭，L1亮0.5秒后灭，如此循环下去。

2．I/O分配输入输出起动按钮：I0.0 L1：Q0.0 L5、L9：Q0.4停止按钮：I0.1 L2：Q0.1 L6、L10：Q0.5L3：Q0.2 L7、L11：Q0.6L4：Q0.3 L8、L12：Q0.7 3．按图所示的梯形图输入程序。

4．调试并运行程序。

图1 喷泉控制示意图试题二喷泉的分支模拟控制1．控制要求隔灯闪烁：L1亮0.5秒后灭，接着L2亮0.5秒后灭，接着L3亮0.5秒后灭，接着L4亮0.5秒后灭，接着L5亮0.5秒后灭，接着L6亮0.5秒后灭，接着L7亮0.5秒后灭，接着L8亮0.5秒后灭，L1亮0.5秒后灭，接着L2亮0.5秒后灭，接着L3亮0.5秒后灭，接着L4亮0.5秒后灭，接着L9亮0.5秒后灭，接着L10亮0.5秒后灭，接着L11亮0.5秒后灭，接着L12亮0.5秒后灭，如此循环下去。

2．I/O 分配输入 输出起动按钮：I0.0 L1：Q0.0 L5、L9： Q0.4停止按钮：I0.1 L2：Q0.1 L6、L10：Q0.5L3：Q0.2 L7、L11：Q0.6L4：Q0.3 L8、L12：Q0.73．按图所示的梯形图输入程序。

绍兴职业技术学院考试试卷评分标准及参考答案《PLC技术》（A卷）专业学号（全号）姓名（本卷适用班级：12机电1～5班）1. 现有以下电机起停控制程序，将程序录入电脑并仿真调试成功，程序如下。

（10分）2. 现有一工矿运料小车，用PLC完成以下控制系统。

（1）录入程序并仿真调试成功，相关程序如下。

（10分）第0块内的梯形图：第1块内的SFC图:（2）将第0块内的梯形图程序的作用写在答题卷上。

（5分）答：当PLC由“STOP”转变为“RUN”状态时，将初始状态器S0置位。

（3）给该控制系统添加急停按钮SB1，当按下急停按钮时，系统立刻停止运行。

修改后的第0块内的梯形图程序如下。

（5分）二程序设计题（第1、2小题各20分，第3小题30分，共70分）1.设计走廊灯的延时关闭控制系统。

（1）写出I/O地址分配表。

（5分）（2）将你所编制PLC控制程序录入电脑并仿真调试成功，程序如下。

（15分）2013-2014学年第1学期《PLC 技术》评分标准及参考答案 第 2 页 共 3 页2.设计一个花式喷泉的SFC 控制程序 （1）写出I/O 地址分配表。

（5分）（2）将你所编制PLC 控制程序录入电脑并仿真调试成功,程序如下。

（15分）3.设计交通灯控制系统（1）写出I/O 地址分配表（5分）（3）根据系统控制要求编程（10分）第0块内的梯形图程序第1块内的SFC程序（4）将程序录入电脑并仿真调试测试。

（10分）2013-2014学年第1学期《PLC技术》评分标准及参考答案第 3 页共 3 页。
