肺功能仪HI-101

肺功能仪HI-101【型号】肺功能仪HI-101【流量测量】双向压差式孔板流量计。

【体积检测】流量积分。

【体积精度】±3%或±50毫升以内。

【流量范围】0.02—±14升/秒。

【体积范围】10升。

【分析项目】SVC【肺活量】 VC IC ERV IRVFVC（用力肺活量）： FVC FEV0.5 FEV1 FEV1(G) FEV1(T) FEV3 FEV1/VCpr FET MMF PEF FEF25 FEF50 FEF75 FEF90 FEF50/75 FEF75-85 FEF200-1200 TC75-50 MTC50-25MTC25RV MTCR OI ATI PEF Time ExtrapV Vextrap FIVC FIV0.5 FIV1 PIF FIF50 FEF50/FIF50 FIF50/FEF50 PEF/HT FIV1/FVC FIV1/FIVC CVIMVV（分钟最大通气量）：MVV RR TV MVV/BSA AVI BD（支气管扩张试验）：SVC FVC MVV【显示器】LCD显示器【打印机】热敏打印机（纸宽60mm）【计算机接口】RS232C【预测公式】Knudson, Morrris, Polgar, ITS，ECCS, Crapo-Hsu和Asia【质量保障】IEC601-1-2，IEC-601-1，ISO9001，EN46001，Eropean Directive 93/42/EEC 【电源】AC100V-240V，50/60HZ【电池】可充电铅酸电池（12V, 0.8Ah）【功耗】11VA【尺寸】约300(长) X 210(宽) X 100(高)【重量】约2.2kg【设备优点】先进的Lillly型压差技术传感器，标配2个传感器头；彩色大屏幕液晶显示器，动画指导操作，便于儿童，老人配合，操作简便，键盘、鼠标可同时运用，配有CF卡，可海量存储；全自动病情分析，COPD评估；内置高速打印机、波形多次叠加，有12种预测公式，便于临床论断，可与计算机连接，建立系统工作站（可选件），打印中文A4报告，七种预计公式，亚洲人标准值，时钟/日历功能，自动记忆测量时间，自检功能（对机器各个系统的自我检测），自动解析测量结果，标准参数有SVC、FVC、MVV、MV、BD（共60多参数）产品优势。

For personal use only in study and research; not for commercial use1．目的规范肺功能仪操作程序，确保正确使用仪器，以保证检测工作顺利进行和设备的安全。

2．适用范围适用于HI-101型肺功能仪的使用操作。

3．职责3.1 仪器操作人员应按本规程操作仪器，并对仪器进行日常维护、保养，及时作好使用记录。

3.2 仪器保管人员负责检查仪器是否正常，并对其进行定期维护和保养。

3.3科室负责人负责对仪器进行综合管理。

4．操作程序4.1 安全操作注意事项和特别提示，专人使用，使用人员必须经过专门培训，取得上岗操作证。

4.2 使用前的准备，确保设备工作正常。

在HI-101的电源开关处于关断位置时，才能接上和拔除电源线、接地线和传感器电缆。

，否则操作者有触电危险。

4.2.3 所有线缆和管子都正确和可靠地连接。

将传感器管连接器接到主机的传感器接头上，传感器管连接器A对应主机传感器接头A，传感器管连接器B对应主机传感器接头B。

将气流传感器按到手柄上，调节气流传感器和传感器手柄上的“△”“▽”标志的位置，插入传感器，“△”“▽”标志仅位于一侧。

要插到底，将呼吸过滤器和传感器相连接，将口套和呼吸过滤器相连接。

，打开打印机盖子，装上打印纸，注意前后，将纸拽出一点，然后关闭打印机盖，撕掉露在机外的纸。

4.3 操作步骤，确认电源线、传感器管和其他装置是否连接正确。

在发出蜂鸣声后，<ID Input>（病人资料输入）屏将显示出来。

<ID Input>屏NO、Sex、Age、Ht、Wt。

，打印选项，如果之前已经设置好，不需要重复设置。

，待系统稳定后再进行测量。

，按每种状态测量程序进行测量。

[SVC]步骤：按[START]键，进行调零->调零完成后，让病人含上口套，平静呼吸，开始测量->蜂鸣声作响后进行VC测量->让病人最大量地吸气和最大量地呼气->在最后一次充分呼气后，让病人回到正常呼吸，然后按[STOP]键，结束测量。

·4099··论著·云南省纳西族居民烟草暴露相关慢性阻塞性肺疾病的经济负担研究刘颖楠1，王旭明2，申静蓉1，崔文龙1，何连菊1，左春梅1，蔡乐1*【摘要】　背景　慢性阻塞性肺疾病（COPD）现已成为一个重要的公共卫生问题，其患病率较高，治疗费用高昂，因COPD 带来的疾病经济负担较重。

目的　对云南省纳西族居民归因于吸烟和被动吸烟的COPD 经济负担进行分析。

方法　于2018年7—8月，运用多阶段分层随机抽样的方法，在云南省丽江市玉龙纳西族自治县抽取年龄≥35岁的纳西族居民进行问卷调查及肺功能检查。

测算人均直接疾病经济负担、人均间接疾病经济负担、COPD 患者的总经济负担、归因于吸烟/被动吸烟的经济负担。

结果　共发放问卷2 600份，回收有效问卷2 531份，有效回收率为97.35%。

云南省纳西族居民COPD 的患病率为17.66%，吸烟率为40.58%，被动吸烟率为38.29%；其中男性吸烟率高于女性（P<0.001）；女性被动吸烟率高于男性（P<0.001）。

吸烟者〔OR=1.903，95%CI （1.507，2.404）〕和被动吸烟者〔OR=2.195，95%CI （1.718，2.805）〕患COPD 的可能性高于非吸烟者和非被动吸烟者。

云南省纳西族COPD 患者的人均直接疾病经济负担、间接疾病经济负担和疾病经济负担分别为2 827.82元、105.00元和2 932.82元，总疾病经济负担为6 407万元；其中归因于吸烟、被动吸烟的经济负担分别为1 718万元、2 011万元；男性归因于被动吸烟的经济负担低于吸烟，而女性则相反。

结论　吸烟和被动吸烟给当地带来了沉重的疾病经济负担。

加大控烟力度、降低吸烟率和被动吸烟率，有助于减轻COPD 的经济负担。

【关键词】　肺疾病，慢性阻塞性；吸烟；被动吸烟；疾病经济负担；云南【中图分类号】　R 563.9　【文献标识码】　A　DOI：10.12114/j.issn.1007-9572.2021.01.019刘颖楠，王旭明，申静蓉，等.云南省纳西族居民烟草暴露相关慢性阻塞性肺疾病的经济负担研究［J］. 中国全科医学，2021，24（32）：4099-4103.［］LIU Y N，WANG X M，SHEN J R，et al. Economic burden of chronic obstructive pulmonary disease induced by tobacco smoke exposure in Yunnan Naxi People［J］. Chinese General Practice，2021，24（32）：4099-4103.Economic Burden of Chronic Obstructive Pulmonary Disease Induced by Tobacco Smoke Exposure in Yunnan Naxi People LIU Yingnan 1，WANG Xuming 2，SHEN Jingrong 1，CUI Wenlong 1，HE Lianju 1，ZUO Chunmei 1，CAI Le 1* 1.School of Public Health ，Kunming Medical University ，Kunming 650500，China 2.First Affiliated Hospital of Kunming Medical University ，Kunming 650032，China*Corresponding author ：CAI Le ，Professor ；E-mail ：【Abstract 】　Background Chronic obstructive pulmonary disease （COPD） has become a major public healthproblem due to its high prevalence，cost of treatment，and economic burden of conditions associated with COPD. Objective To analyze the economic burden of COPD attributed to active and passive smoking exposure among the Naxi People in Yunnan province. Methods From July to August 2018，a questionnaire survey and lung function tests were conducted with the Naxi People（≥35 years old） selected from Yunnan 's Yulong County by use of multi-stage stratified random sampling. Per capita direct and indirect economic burden of COPD，total economic burden of COPD，and the economic burden attributable to active/passive smoking were estimated. Results Altogether，2 600 cases participated in the survey，and 2 531 of them（97.35%） who completed the survey effectively were finally included. The prevalence of COPD，smoking，and passive smoking among the participants was 17.66%，40.58%，and 38.29%，respectively. Men had obviously higher prevalence of active smoking and notable lower prevalence of passive smoking than women （P<0.001）. Active smokers〔OR=1.903，95%CI （1.507，2.404）〕had a higher likelihood of developing COPD than non-smokers. Passive smokers〔OR=2.195，95%CI （1.718，2.805） 〕 had基金项目：国家自然科学基金资助项目（71663035）；云南省创新团队培育计划〔2019（6）〕；云南省高校科技创新团队支持计划〔（2018）134〕1. 650500云南省昆明市，昆明医科大学公共卫生学院2. 650032云南省昆明市，昆明医科大学第一附属医院*本文数字出版日期：2021-09-03扫描二维码查看原文+培训视频·4100·E-mail:******************.cn慢性阻塞性肺疾病（chronic obstructive pulmonary disease，COPD）是一种慢性呼吸系统疾病，主要特征为气流受限，现已成为世界上第四大死亡原因［1］。

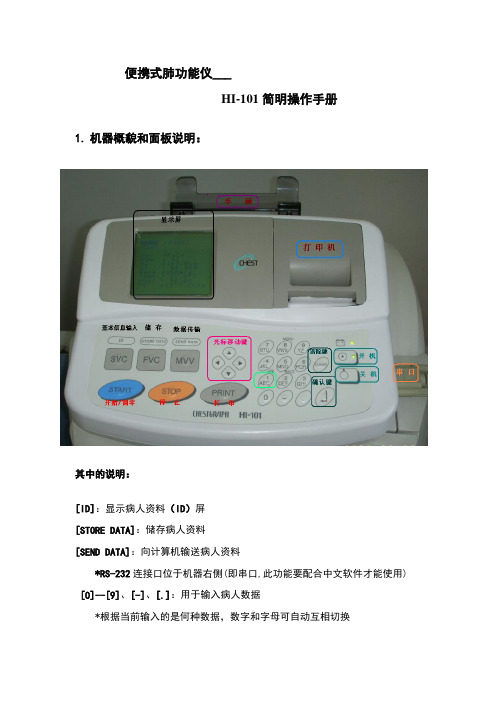

便携式肺功能仪___HI-101简明操作手册1.机器概貌和面板说明：其中的说明：[ID]：显示病人资料（ID）屏[STORE DATA]：储存病人资料[SEND DATA]：向计算机输送病人资料*RS-232连接口位于机器右侧(即串口,此功能要配合中文软件才能使用) [0]--[9]、[-]、[.]：用于输入病人数据*根据当前输入的是何种数据，数字和字母可自动互相切换[1/♂♀]：通常用于输入数字“1”。

但在<ID Input>屏中如果光标位于“Sex ”（性别）上时，它就在男、女之间切换[CLEAR]：修改/清除输入的数据,也可用于删除数据库中的数据.(注:详细说明见说明书P5-P10)2. 测试流程:输入编号、性别身高和体重等选择VC ，FVC 或MVV.准备纸嘴和鼻夹按[START]进行流量调零，调零结束后测量开始按[STOP]结束测量否是结束3.通气功能的测定：SVC（静态肺活量）___平静呼吸3次以上，听到提示音后，再做一个（VC）肺活量，也就是吸足吹足；FVC（时间/用力肺活量）___平静呼吸2次（尽量调匀），第3次时，用力吸再猛吐（吐的一瞬间要讲爆发，像吹蜡烛一样,快速,用腹部的力量把气体最大用力呼出），持续6秒左右，全部呼出；MVV（分钟最大通气量）___深而快的呼吸6次以上，或持续呼吸至机器自动结束；4．常见图示说明：图 1 图2图1的说明：此为主菜单项中的内容，其中为预测公式选项，用Asia选项；Print Items为打印项目格式选项，默认为 Standard，即为标准模式；Data & Time为日期和时间的调整；RS-232C Se t为串口设置，配置了中文软件时要用到此项。

图2的说明：图中B．D表示，此时为B．D测试模式，即支气管扩张吸药实验。

图3 图4图3的说明：将打印机上盖部分拉开即可安装新的6MM的热敏打印纸（和超市收银条一样）。

图4的说明：表示机器内存已满/不足，按任意键，此时如果想要保存此次测试数据，需要到数据库中将原有数据删除，才有足够的空间来存放新的数据。

不同分期老年COPD患者Th17、Treg细胞比例及炎性因子水平研究陈裕民;占学兵;张美娣【摘要】目的：探讨不同分期老年慢性阻塞性肺病( COPD)患者外周血Th17、调节T细胞( Treg)细胞及相关炎症因子水平的变化及其与患者肺功能的关系。

方法选取2012年1月至2014年1月在本院呼吸内科就诊的68例COPD患者(其中稳定期32例,急性期36例)为研究对象,另选取30例健康体检者为对照组。

应用流式细胞仪测定两组外周血CD4+ Th17、CD4+ CD2+5 Treg细胞的比率。

应用ELISA法测定两组白细胞介素-6,10,17,21,22(IL-6,10,17,21,22)及转化生长因子β(TGF-β)水平。

结果急性期组患者FEV1、FEV1/FVC水平显著低于稳定期及对照组(P<0．05),而稳定期组低于对照组(P<0．05)。

急性期组CD4+ Th17细胞比率高于稳定期及对照组, CD4+ CD2+5 Treg细胞的比率则低于稳定期及对照组,差异有统计学意义( P<0．05)。

急性期组IL-6,17,21,22水平高于稳定期及对照组,而IL-10、TGF-β水平低于稳定期及对照组,差异有统计学意义(P<0．05)。

FEV1与IL-6,17,21,22呈负相关,而与IL-10、TGF-β水平呈正相关, FEV1/FVC与IL-6,17,21,22呈负相关,而与IL-10、TGF-β水平呈正相关。

结论 Th17/Treg比例失衡可导致机体促炎因子生成增多,抑制炎症作用不足,促进气道炎症反应,导致患者呼吸功能障碍,加重COPD病情。

%Objective To investigate the inflammatory factors and Th17 and Treg cell ratio of different stages of elderly patients with COPD. Methods The study selected 68 COPD patients as the observation group, including 32 stable COPD patients and 36 AECOPD patients, and 30 healthy people as the control group. The ratio ofCD4+Th17 and CD4+CD2+5 Treg cells was detected by flow cytometry,and the levels of IL-6, IL-10, IL-17, IL-21, IL-22 and TGF-β were detected by ELISA. Results The levels of FEV1 and FEV1/FVC were the lowest in the AECO-PD group, followed by the stable COPD group and the control group ( P<0. 05 ) . The ratio of CD4+Th17 cells was higher and the ratio of CD4+CD2+5 Treg cells was lower in the AECOPD group than in the stable group and the control group (P<0. 05). The levels of IL-6, IL-17, IL-21 and IL-22 were higher and the levels of IL-10 and TGF-βwere lower in the AECOPD group than in the stable group and the control group (P<0. 05). The level of FEV1 was nega-tively correlated with IL-6, IL-17, IL-21 and IL-22, and it was positively correlated with IL-10 and TGF-β. The val-ue of FEV1/FVC was negatively correlated with IL-6, IL-17, IL-21 and IL-22, and it was negatively correlated with IL-10 and TGF-β. Conclusion The imbalance of Th17/Treg can cause the body to generate an increase in pro-in-flammatory cytokines, leading to respiratory dysfunction in COPD patients and making their situation worsen.【期刊名称】《临床肺科杂志》【年(卷),期】2015(000)001【总页数】4页(P83-86)【关键词】慢性阻塞性肺病;Th17细胞;调节T细胞;炎症因子【作者】陈裕民;占学兵;张美娣【作者单位】438000 湖北黄冈，黄冈市黄州区人民医院内五科;438000 湖北黄冈，黄冈市黄州区人民医院内五科;438000 湖北黄冈，黄冈市黄州区人民医院内五科【正文语种】中文Research of inflammatory factors and Th17 and Treg cell ratio of different stages of elderly patients with COPD CHEN Yu-min, ZHAN Xue-bing, ZHANG Mei-di People′s Hospital of Huangzhou District, Huanggang, Hubei 438000, China作者单位：438000 湖北黄冈,黄冈市黄州区人民医院内五科【Key words】COPD; Th17 cells; regulatory T cells; inflammatory cytokinesCOPD是一种破坏性的肺部疾病，是以不完全可逆的气流受限为特征的疾病，其发病机制主要与肺泡病理性损伤或气道分泌黏液过多所致的炎症反应有关[1]。

国家职业卫生标准管理办法中华人民共和国卫生部令第20号《国家职业卫生标准管理办法》已于2002年3月15日经卫生部部务会讨论通过，现予发布，自2002年5月1日起施行。

部长张文康二○○二年三月二十八日国家职业卫生标准管理办法第一条为加强国家职业卫生标准的管理，根据《中华人民共和国职业病防治法》(以下简称《职业病防治法》）,制定本办法。

第二条对下列需要在全国范围内统一的技术要求，须制定国家职业卫生标准：(一）职业卫生专业基础标准；(二)工作场所作业条件卫生标准；（三)工业毒物、生产性粉尘、物理因素职业接触限值;（四）职业病诊断标准；(五）职业照射放射防护标准;(六)职业防护用品卫生标准；(七）职业危害防护导则;（八）劳动生理卫生、工效学标准；（九）职业性危害因素检测、检验方法。

第三条本办法适用于国家职业卫生标准的立项、起草、审查、公布、复审和解释。

第四条卫生部主管国家职业卫生标准工作；卫生部委托办事机构，承担国家职业卫生标准的日常管理工作;由卫生部聘请有关技术专家组成全国卫生标准技术委员会，负责国家职业卫生标准的技术审查工作。

第五条国家职业卫生标准制定的原则：（一）符合国家有关法律、法规和方针、政策，满足职业卫生管理工作的需要；（二)体现科学性和先进性，注重可操作性；（三）在充分考虑我国国情的基础上，积极采用国际通用标准;(四）逐步实现体系化，保持标准的完整性和有机联系.第六条国家职业卫生标准分为强制性标准和推荐性标准.强制性标准分为全文强制和条文强制两种形式。

强制性标准包括:（一）工作场所作业条件的卫生标准；（二）工业毒物、生产性粉尘、物理因素职业接触限值;(三）职业病诊断标准；(四)职业照射放射防护标准；(五）职业防护用品卫生标准。

其他标准为推荐性标准。

第七条任何单位和个人可向卫生部标准办事机构提出制定国家职业卫生标准立项的建议。

建议内容包括：标准名称、制定标准的目的、主要技术内容和国内外主要情况说明等。

肺功能仪操作规程目的：本规程旨在规范HI-101型肺功能仪的操作程序，确保仪器的正确使用和检测工作的顺利进行，同时保障设备的安全。

适用范围：本规程适用于HI-101型肺功能仪的使用操作。

职责：1.仪器操作人员应按照本规程操作仪器，并对仪器进行日常维护、保养，及时记录使用情况。

2.仪器保管人员负责检查仪器是否正常，并对其进行定期维护和保养。

3.科室负责人负责对仪器进行综合管理。

操作程序：4.1 安全操作注意事项和特别提示：4.1.1 该仪器必须由专人保管和使用，使用人员必须经过专门培训并取得上岗操作证。

4.1.2 本仪器使用必须符合相关检测要求。

4.2 使用前的准备：4.2.1 检查开关的接点和极性，确保设备工作正常。

在HI-101的电源开关处于关断位置时，才能接上和拔除电源线、接地线和传感器电缆。

4.2.2 确保接地可靠，必须使用有三相插头的电线，以避免操作者触电危险。

4.2.3 确认所有线缆和管子都正确和可靠地连接。

将传感器管连接器接到主机的传感器接头上，传感器管连接器A对应主机传感器接头A，传感器管连接器B对应主机传感器接头B。

将气流传感器按到手柄上，调节气流传感器和传感器手柄上的“△”“▽”标志的位置，插入传感器，“△”“▽”标志仅位于一侧。

要插到底，将呼吸过滤器和传感器相连接，将口套和呼吸过滤器相连接。

4.2.4 安装打印纸，打开打印机盖子，装上打印纸，注意前后，将纸拽出一点，然后关闭打印机盖，撕掉露在机外的纸。

4.3 操作步骤：4.3.1 接通电源，确认电源线、传感器管和其他装置是否连接正确。

4.3.2 按下操作面板右侧的电源开关，在发出蜂鸣声后，（病人资料输入）屏将显示出来。

4.3.3 在屏上输入病人资料，必须输入项为ID NO、Sex、Age、Ht、Wt。

4.3.4 按要求设定配置和打印选项，如果之前已经设置好，不需要重复设置。

4.3.5 接通电源后要等待十分钟，待系统稳定后再进行测量。
