肺功能测试及报告解读（一）引言概述：肺功能测试是一种评估呼吸系统健康状况的关键方法。
通过测量肺的容量、流量和气体交换等指标，可以客观地评估患者的肺功能。
本文将介绍肺功能测试的基本原理及常见的测试项目，并解读肺功能测试报告。
正文：1. 测量肺容量的指标：- 肺总容量：衡量肺部最大的气体容积，包括吸入气体的最大量和从肺部排出的最大量。
- 肺活量：表示患者最大吸气和最大呼气之间的气体容量。
- 呼气峰流速：测量患者呼气时的最大呼气流量。
- 动态肺顺应性：测量肺在呼吸过程中的弹性和顺应性。
2. 测量肺流量的指标：- 肺活量曲线斜率：衡量患者在不同肺容量下肺活量增加的速率。
- 峰流速-容积曲线：显示患者在不同肺容量下的最大呼气流速。
- 峰流速比率：计算患者在一秒钟内呼气的容量与最大呼气流速的比率。
3. 测量气体交换的指标：- 换气比：表示患者每分钟呼吸的空气量与肺泡气体交换的比例。
- 弥散功能：测量患者肺泡和毛细血管的气体交换速率。
- 活动肺泡容积：表示在患者进行不同活动时，其泡腔内气体的量。
4. 肺功能测试报告的解读：- 标准值比较：将患者的测试结果与同年龄、同性别的正常人群的平均值进行比较。
- 术语解释：解释测试报告中使用的专业术语，帮助患者理解测试结果的含义。
- 诊断分析：根据测试结果，对患者的肺功能进行评估和诊断，例如是否存在肺疾病、疾病严重程度等。
- 计划制定：根据测试结果，制定适合患者的治疗计划，包括药物治疗、康复训练等。
5. 肺功能测试的注意事项：- 术前准备：如停止使用支气管扩张剂等药物。
- 检测环境：保持测试环境的舒适和安静，以确保准确的测试结果。
- 测试顺序：按照指定的顺序进行测试，以确保测试数据的准确性。
- 受限因素：考虑患者的身体状况、身高、体重等因素，以及测试设备的限制，进行测试数据的解读。
总结：肺功能测试是一种评估呼吸系统健康的重要方法，可以提供客观的肺功能数据。
通过测量肺容量、流量和气体交换等指标，可以了解患者的肺功能状况。
肺功能检查方法
肺功能检查是通过一系列的测试来评估肺部的功能和健康状况的一种方法。
下面是一些常见的肺功能检查方法：
1. 肺活量测试：这是最基本的肺功能检查方法之一。
被测试者需要深吸气然后尽力将气体呼出，测试仪会记录下呼出的气体量。
2. 最大呼气流量测定（PEF）：这是测量最大呼气流量的一种
方法。
被测试者需要尽力呼气，测试仪会记录下呼气过程中的最大流量。
3. 肺容积测试：这是测量不同肺容积和肺功能指标的一种方法。
常见的肺容积测试包括：肺总量、功能残气量、用力呼气一
秒容积等。
4. 气体扩散能力测试：这是测量肺部传递气体的能力的一种方法。
被测试者需要深吸含有特定气体的空气，然后呼出来进行分析，以评估肺部对气体的吸收和释放能力。
5. 体积时间曲线测试：这是通过监测呼气流速和时间来绘制呼气体积和时间的曲线，以评估呼吸道的阻力和弹性。
6. 咳嗽试验：这是通过刺激呼吸道，以评估咳嗽反射的一种方法。
被测试者需要在特定的刺激下咳嗽，测试仪会记录下咳嗽的频率和强度。
除了以上几种常见的肺功能检查方法，还有其他一些特殊的检查方法，如气体容积回升测试、氧气饱和度测试、动脉气体分析等，这些方法可以根据具体的病情来使用。
肺功能检查是评估呼吸道健康的重要手段，可以帮助医生判断肺部疾病的类型和严重程度，并确定适当的治疗方法。
因此，对于有呼吸道相关症状的人群，如咳嗽、气喘、气短等，进行肺功能检查是非常必要的。
肺功能测试实验报告一、引言肺功能测试是一种医学检测手段，可以评估肺部的功能状态，诊断和监测肺部疾病。
肺功能测试的主要目的是测定肺的容积、通气和呼吸运动等参数。
该项测试对于了解肺部疾病的程度、疾病类型和严重程度等方面有着重要意义。
本实验旨在通过肺功能测试，探究肺的工作原理和功能。
二、实验设计1. 实验目的- 了解肺功能测试的基本原理；- 掌握肺功能测试的操作方法；- 理解不同状态下肺功能的差异。
2. 实验材料- 肺功能测试仪；- 计算机；- 实验袋。
3. 实验步骤步骤一：准备工作1. 将肺功能测试仪与计算机连接。
2. 检查设备是否正常运行，确认各个传感器和仪器是否正常。
步骤二：操作方法1. 受试者坐姿或直立，使用嘴唇夹将实验袋与测试仪连接。
2. 受试者被要求进行一些准备动作，例如深呼吸，然后按照操作提示做出相应的动作。
步骤三：数据记录与分析1. 根据提示，仪器会记录受试者的肺活量、呼吸频率、气体扩散能力等数据。
2. 将数据导入计算机，进行数据分析与统计。
三、实验结果与分析经过多次试验，我们得到了一系列数据，并进行了统计与分析。
从结果中我们可以看到不同受试者之间肺功能的差异。
有的受试者肺活量较大，呼吸频率较慢，说明其肺部功能较为良好；而有的受试者肺活量较小，呼吸频率较快，说明其肺部功能较一般。
同时，我们还可以通过数据分析判断一些潜在的疾病或异常情况，例如气体扩散能力降低可能意味着患有肺部疾病。
四、实验讨论与结论通过本次实验，我们可以得出以下结论：1. 肺功能测试可以有效评估肺部的功能状态，帮助医生了解肺部的健康状况和疾病类型。
2. 呼吸频率和肺活量是评价肺部功能的重要参数。
3. 根据肺功能测试结果，可以判断患者是否患有肺部疾病或异常情况。
然而，本实验还存在一些限制。
首先，由于实验条件的限制，我们只测试了少数受试者，所得结果有一定的局限性。
其次，实验中存在一定的误差，可能会对最终结果产生影响。
总体来说，肺功能测试是一项非常重要的医学检测手段，对于了解肺部疾病的程度和状况具有重要意义。
肺功能测试的意义与影响因素肺功能测试是一种通过测量患者吸气和呼气过程中的气流和肺容量，来评估肺部功能的方法。
它可以用于了解肺部疾病是否存在、程度如何、进展情况以及疾病对患者的生活质量产生了什么样的影响。
本文将探讨肺功能测试的意义以及影响因素。
首先，肺功能测试的意义非常重大。
它可以提供许多关于肺疾病的信息，如气流阻塞、气体扩散能力、肺容量等。
通过肺功能测试，医生可以明确诊断肺部疾病，如慢性阻塞性肺病（COPD）、哮喘等。
它还可以帮助判断肺功能随时间的变化和疾病的进展，指导治疗方案的制定和调整。
此外，肺功能测试还可以评估患者的生活质量以及肺功能对工作和日常活动的影响，帮助医生和患者共同决策治疗方案。
肺功能测试的结果受许多因素的影响。
首先，患者的年龄和性别会对测试结果产生影响。
随着年龄的增长，肺部的弹性和肺功能会逐渐下降。
男性通常比女性具有更高的肺活量和呼气流速。
其次，体型和身高也会影响测试结果。
肥胖患者可能在测试中表现出较低的肺活量和呼气流速。
此外，体育锻炼和体育训练也会对肺功能产生影响。
运动员通常具有优异的肺功能，因为他们的肺部经常受到锻炼和训练。
然而，患有呼吸道疾病或气喘的运动员可能会在测试中显示出异常的肺功能。
最后，肺功能测试的准确性还取决于测试设备的质量以及测试的技术水平。
设备需要经常校准和维护，以确保测试结果的准确性和可靠性。
除了上述因素外，还有其他一些因素可能会影响肺功能测试的结果。
例如，饮食、吸烟和饮酒等生活习惯会对测试结果产生影响。
均衡的饮食可以提供机体所需的营养，促进肺部健康。
吸烟会对肺功能产生明显的负面影响，破坏肺组织，导致慢性阻塞性肺病等疾病的发生。
饮酒也可能对肺功能产生损害，特别是在酗酒的情况下。
此外，环境因素如空气污染和工作场所化学物质的暴露也可能对肺功能产生影响。
综上所述，肺功能测试对于评估肺部疾病的存在、程度和进展，以及了解其对患者生活质量的影响非常重要。
测试结果受到许多因素的影响，包括年龄、性别、体型、身高、运动和锻炼等。
肺功能测试评分标准一、背景介绍肺功能测试是评估个体呼吸系统功能状态和疾病诊断的重要手段之一。
为了准确评估肺功能的正常和异常状况，制定一套科学的肺功能测试评分标准非常必要。
二、评分标准1. 呼气峰流速（PEF）- 正常范围：男性 350-600 L/min，女性 250-450 L/min- 轻度异常：低于正常值的80%-90%- 中度异常：低于正常值的50%-80%- 重度异常：低于正常值的50%以下2. 一秒钟用力呼气容积（FEV1）- 正常范围：男性 3-5 L，女性 2-4 L- 轻度异常：低于正常值的80%-90%- 中度异常：低于正常值的50%-80%- 重度异常：低于正常值的50%以下3. 肺活量（FVC）- 正常范围：男性 3.5-6 L，女性 2.5-4.5 L- 轻度异常：低于正常值的80%-90%- 中度异常：低于正常值的50%-80%- 重度异常：低于正常值的50%以下4. 呼气末一秒用力呼出量（FEV1/FVC）- 正常范围：75%以上- 轻度异常：70%-75%- 中度异常：60%-70%- 重度异常：低于60%三、使用建议- 根据评分标准，评估肺功能是否正常或异常。
- 结合其他临床指标，综合判断个体的肺功能状态。
- 定期进行肺功能测试，以便及时发现肺功能异常，采取适当的治疗措施。
四、总结肺功能测试评分标准是评估肺功能状况的重要依据，它能够帮助医生准确判断个体的肺功能是否正常，并根据结果制定相应的治疗方案。
通过使用本评分标准，我们可以更好地了解个体的肺功能状况，并采取相应的预防措施，提高生活质量。
注意：以上评分标准仅为示例，实际应用中应根据具体情况进行调整。
肺功能测试标准
肺功能测试是用于评估呼吸系统功能和检测与肺相关的疾病的常见方法。
以下是一些常见的肺功能测试指标及其正常范围的参考标准：
1. 肺活量（Forced Vital Capacity，FVC）：指人在最大吸气后进行最大呼气的气量。
正常成人男性约为-4.5升，女性约为
2.5-升。
2. 一秒钟最大呼气量（Forced Expiratory Volume in 1 second，FEV1）：在最大吸气后一秒钟内呼气的气量。
正常成人男性约为2.5-4.0升，女性约为2.0-升。
3. 呼气峰流速（Peak Expiratory Flow，PEF）：呼气过程中最大的气流速度。
正常成人男性约为400-700升/分钟，女性约为300-400升/分钟。
4. 强迫呼气容积（Forced Expiratory Volume in 1 second/Forced Vital Capacity，FEV1/FVC）比值：FEV1占FVC 的百分比，用于评估呼气能力。
正常范围为0.75-0.85。
5. 肺泡通气量（Alveolar Ventilation，VA）：指每分钟进
入到肺泡中的新鲜空气量。
正常成人约为4-6升/分钟。
需要注意的是，肺功能测试的结果并非仅仅依赖于上述指标，还与年龄、性别、身高、体重等因素有关。
此外，不同的肺功能测试方法和仪器也可能有略微不同的参考标准。
如果你需要进行肺功能测试，应该寻求专业的医生或呼吸治疗师的指导，他们会根据你的具体情况来进行评估和解读肺功能测试报告，并给出适当的诊断和建议。
肺功能试验肺功能试验是一种用于评估肺部疾病和肺功能的重要检查方法。
它通过测量人体在呼吸过程中的气流和容积等参数，来评估肺部的通气功能、气道阻力和肺的弹性等指标，从而帮助医生判断和诊断肺部疾病。
肺功能试验通常包括以下几个主要指标：1.肺活量（VC）：即个体最大用力呼气后再最大吸气的气体容积。
通过该指标可以了解肺的总体积。
2.用力呼气容积（FEV1）：即在第一秒钟内用力呼出的体积。
该指标可以评估呼吸道的通畅程度。
正常人的FEV1应占肺活量的70%以上。
3.最大呼气流量速度（PEF）：即从最大吸气到最大用力呼气期间流出气体的最大速度。
用该指标可以了解气道阻力的大小。
4.肺活量除以呼气时间（FVC/FEV1）：该比值可以反映肺的弹性，正常人的比值应大于0.7。
在进行肺功能试验前，患者需要先废气分析仪器进行校准，然后将嘴唇紧密贴合呼气管，通过紧闭鼻子要求患者最大用力呼气，然后最大用力吸气，最后保持大气量呼吸。
整个过程需要根据医生的指导进行操作，以保证准确的测试结果。
肺功能试验的主要意义在于评估肺部的功能、了解呼吸系统的状况、判断肺部疾病的种类和严重程度等。
通过肺功能试验可以帮助医生进行早期发现和诊断肺部疾病，以及制定合理的治疗计划。
需要注意的是，肺功能试验对于某些患者来说可能存在一定的不适感，如呼吸困难、头晕等，因此需要在医生的指导下进行。
同时，肺功能试验的结果也需要结合患者的病史、体检结果和其他辅助检查结果来综合评估，以得出最准确的诊断结论。
总之，肺功能试验是一种常见的评估肺部疾病和肺功能的方法，通过测量呼吸过程中的气流和容积，来评估肺的通气功能、气道阻力和肺的弹性等指标。
它对于早期发现和诊断肺部疾病，以及制定合理的治疗计划具有重要意义。

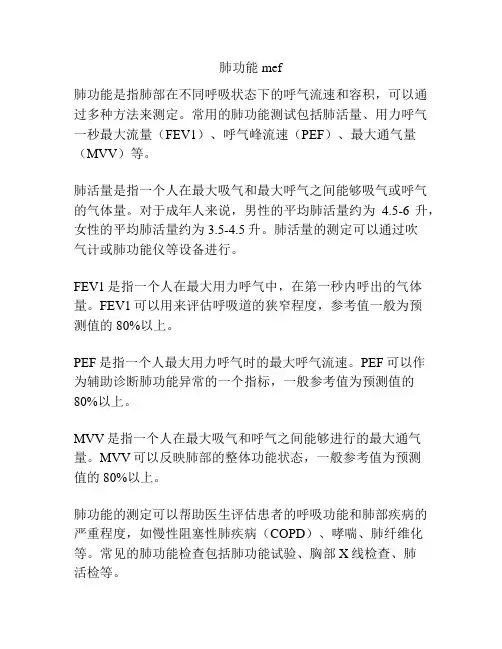

肺功能mef
肺功能是指肺部在不同呼吸状态下的呼气流速和容积，可以通过多种方法来测定。
常用的肺功能测试包括肺活量、用力呼气一秒最大流量（FEV1）、呼气峰流速（PEF）、最大通气量（MVV）等。
肺活量是指一个人在最大吸气和最大呼气之间能够吸气或呼气的气体量。
对于成年人来说，男性的平均肺活量约为 4.5-6升，女性的平均肺活量约为3.5-4.5升。
肺活量的测定可以通过吹
气计或肺功能仪等设备进行。
FEV1是指一个人在最大用力呼气中，在第一秒内呼出的气体量。
FEV1可以用来评估呼吸道的狭窄程度，参考值一般为预
测值的80%以上。
PEF是指一个人最大用力呼气时的最大呼气流速。
PEF可以作
为辅助诊断肺功能异常的一个指标，一般参考值为预测值的80%以上。
MVV是指一个人在最大吸气和呼气之间能够进行的最大通气量。
MVV可以反映肺部的整体功能状态，一般参考值为预测
值的80%以上。
肺功能的测定可以帮助医生评估患者的呼吸功能和肺部疾病的严重程度，如慢性阻塞性肺疾病（COPD）、哮喘、肺纤维化等。
常见的肺功能检查包括肺功能试验、胸部X线检查、肺
活检等。
肺功能测试是非侵入性的，安全可靠，对患者没有任何伤害。
通过肺功能测试，可以及早发现肺部疾病，早期干预，提高治疗效果。
因此，在临床上，肺功能测试被广泛应用于肺部疾病的诊断和管理。
什么是肺功能
肺功能指的是肺部在呼吸过程中所扮演的角色和其功能的评估。
它是一个评估个体呼吸系统健康和功能的重要指标。
肺功能测试是通过一系列的检查来评估肺部的功能和健康状况的方法。
它可以帮助医生诊断和监测患者可能有的肺部疾病，例如阻塞性肺疾病（COPD）、哮喘、肺纤维化和肺动脉高压等。
肺功能测试通常包括以下几个关键指标：
1. 肺活量（VC）：肺活量是指在最大呼气后，通过最大吹气
吸入的最大空气量。
它可以显示患者的肺容积。
2. 呼气流量（FEV1）：呼气流量是指在一秒钟内患者最大呼
气量。
它可以显示患者肺部的通气能力。
3. 慢性通气功能（FVC）：慢性通气功能是指在最大吹气后，在一次完全呼气中患者吸气的能力。
它能够显示患者的肺活动能力。
4. 通气容积（TV）：通气容积是指在一次正常呼吸周期内，
患者正常呼吸运动的空气量。
通过以上指标，医生可以评估患者的呼吸功能和肺部健康状况。
如果测试结果显示肺功能正常，说明患者的呼吸系统工作正常；如果测试结果异常，说明患者可能存在肺部疾病或其他健康问
题。
肺功能测试广泛应用于临床实践和科研领域。
在临床实践中，医生可以借助肺功能测试结果更好地了解患者的肺部疾病，并制定个性化的治疗方案。
在科研领域，肺功能测试也被广泛应用于研究不同疾病的发病机制和治疗方法。
总而言之，肺功能是评估个体呼吸系统健康和功能的重要指标。
肺功能测试可以通过一系列的指标，帮助医生评估患者的肺部健康状况，并为制定治疗方案提供依据。
这对于预防、诊断和治疗肺部疾病具有重要意义。
肺功能检查的指标较多，常用的有肺活量（VC）、肺总容量（TLC）、残气量（RV）/肺总量（TLC）、一秒用力呼气量（FEV1）、支气管扩张试验等，通常具有不同的临床意义。
1、肺活量（VC）
是指最大吸气后再做最大呼气所能呼出的气体量。
正常成年人为2400~3400毫升。
肺活量通常用来辅助判断患者通气功能障碍的类型。
2、肺总容量（TLC）
是指肺所能容纳的最大气体量，是深吸气后肺内所含的气体总量。
通常患有阻塞性通气障碍的患者肺总量是轻度升高的，限制性通气功能障碍的患者肺总量是轻度降低的，而存在混合性通气功能障碍的患者则不定。
3、残气量（RV）/肺总量（TLC）
是残气量与肺总量之比，是判断有无肺气肿的一项指标。
该项值小于25%为正常。
RV/TLC比值与年龄相关，年龄越大残气量就越大，但一般不应超过35%。
4、一秒用力呼气量（FEV1）/用力肺活量（FVC）
又称为FEV1%，其正常值是83%。
FEV1%是判断慢性阻塞性肺疾病和哮喘的常用指标。
阻塞性或混合性通气功能障碍的患者该值是降低的，而限制性通气功能障碍的患者该值正常或轻度升高。
5、支气管扩张试验
支气管扩张试验是在吸入支气管扩张剂前后分别测定1秒用力呼气量，以便观察呼出气流受限的可逆程度。
慢性阻塞性肺疾病在吸入支气管扩张剂后，呼出气受限的改善不明显，而支气管哮喘则有较明显的改善，是鉴别这两种疾病的主要检查方法。
通常，肺功能检查可以反应患者肺部的通气和换气功能，不仅可以评估患者的病情，指导患者的用药，还能发现潜在的心肺疾病。
此外，一些手术之前还需要进行肺功能检查，以确定患者对手术的耐受程度。
肺功能测试系统肺功能检查仪SYSTEM―7操作指导手册请认真阅读本操作说明书里的每个细节确保完全操作和安全使用本仪器保留好本操作手册以便在任何需要时再次查阅ﾐﾅﾄ医科学株式会社版本3STA请在使用本仪器时当心以下的警示：-操作SYSTEM-7需要交流220伏-操作SYSTEM-7需要环境温度是在5到35摄氏度-请不要在高温和高湿度的环境下使用SYSTEM-7-请联系离你购买仪器最近的代理商或经销商提供维修和调试服务-在操作过程中，留意所有危险、警告和注意、状态或提示-千万不要进行未在本操作手册中列出的操作为了正确使用本仪器，请留意以下内容：本章将正确使用仪器时所需要注意的事项，按照想定对人的危害、及时财产的损害的程度「危险」、「警告」、「注意」3个阶段进行表示。
请充分理解本单内容，正确使用仪器。
·本仪器为呼吸机能检查仪。
请不要用作其它用途。
·没有操作资格许可的人员，请不要操作此仪器。
·因有公司相关人员外的人员对仪器进行修理或调试所造成的事故障，其责任由擅自进行修理的人承担。
·请不要擅自改造本仪器。
·在测试过程中，请留意被检查者的情况。
如有认为异常的情况，请立刻终止测试操作。
·因为工作状态下传感器的热丝温度达到400℃，所以严禁在易燃的空气环境下使用，就如，麻醉性气体环境。
·请不要向仪器的输入端插入规定的电线、插头之外的物体。
·电源，请使用铭牌上指示的电压并带接地的插入式3座式插座。
接地连接，可确保本仪器对于电的安全性，请务必在接地状态参数使用。
·发生异常状态时，马上切断电源，并在仪器上作好适当的标示，取下电源插头，将异常状况与购买店或背面封面上的离你最近的公司营业所联系、修理。
·请不要在仪器上擅自加工、过分弯曲、扭曲、及拉扯。
·请不要。
·不要向仪器内部倒洒液体，掉落易燃物及金属物。
﹡设置、保管本议器时，请注意以下事项：●请设置、保管在满足环境条件（环境温度5~35摄氏度、相对湿度30~75%、气压70~106千帕）、结构合理的场所。
不要设置、保管在浴室等湿度较高的场所。
不要设置、保管在可以溅到水或潮湿的场所。
●不要设置、保管在因空气中含有强力磁场、X射线、气压、温度、湿度、通风、日晒、灰尘、盐分、离子成分，而有可能造成不良影响的场所。
●不要设置、保管在有倾斜及振动的不安定场所以及会受到冲击（包括搬运时）的场所。
●不要设置、保管在有化学药品及有气体产生的场所。
﹡使用本仪器时，请注意以下事项：●参照检查事项内容进行检查，确认仪器可正常动作。
●确认所有的电线均连接正确并且完全。
●拔除传感器前，请务必先关闭仪器电源。
●请注意保持传感器的清洁。
●一次性细菌过滤型口件等使用时有可能损伤口腔黏膜，请谨慎操作。
●不要在X射线、电量仪、微波治疗仪等会产干扰的器械旁使用。
这是造成仪器不正常的原因。
●本仪器所使用的附属品，必须使用《使用说明书》中指定的附属品。
﹡其它相关的注意事项：●传感器的电缆线请不要过分牵扯、注意请不要强行插拔连接传感器。
传感器接触不良、电缆线断线等均会影响测试精度。
●传感器是经精密校准的电子器件，请勿猛烈撞击或振动。
●请勿在System-7运行中关闭主机电源开关，有可能造成个人电脑硬盘的损坏。
如想关闭肺功能检查仪System-7主机电源开关，请先关闭个人电脑电源后再关闭肺功能检查仪System-7主机电源开关。
●请备份测试数据库的，以防硬盘损坏导致保存的内容不能进行修复的情况。
﹡WINDOWS操作中的各注意事项：●请不要在其它软件上操作本仪器。
WINDOWS是多任务的操作系统，在操作本仪器的肺功能测试软件之外可同时运行其它软件；但是在同时运行其它软件的情况下，本仪器的肺功能测试软件会受到影响，有可能导致出现异常的情况。
●在个人电脑上请不要安装别的软件。
安装别的软件有修改操作系统的可能性，这样的结果可能造成操作本仪器的肺功能测试软件出现异常的可能性。
●请不要随意变更WINDOWS的设置，本仪器的肺功能测试软件是参照WINDOWS内部的数据制定的，变更部分的设置有造成仪器测试工作异常的可能性。
●请不要把数据写到硬盘的D驱动器上。
D驱动器是System-7数据备份使用的。
本仪器构成及其构成部件：肺功能检查仪System-7型规格◆电源：AC220V 50Hz/60Hz◆功率：200VA◆环境温度：5~35摄氏度◆环境湿度：30~75%◆外形尺寸：332×419×121（毫米）◆重量（主机）：10公斤◆流速传感器：·内径25毫米·热丝直径20微米·容量测定范围0～±9.999升·测定精度指示值的±3（%+0.01升）以内◆个人电脑：DOS/WINDOWS◆外存储器：MO640兆◆彩色打印机：打印A4~B5尺寸◆选配件：·一次性抗菌滤网·激光打印机内容外观和各部件名称 1 主机 1 后部连接 2 控制 2 附件 3 开始运用System-7软件 4 退出System-7软件 4 输入ID资料 5 ID数据界面 5 ID数据条目 5 测试前病人准备7 VC测试7 VC测试界面7 VC测试数据7 VC测试程序8 手工输入FRC数据8 FVC测试（Pre-测试，Post-测试）9 FVC测试界面9 FVC检查图框9 FVC测试数据10 FVC测试程序11 FVC测试，Pre/Post 显示11 通气测试（MVV，MV，EV 测试）12 MVV测试界面12 通气测试数据（MVV，MV，EV 测试）12 通气测试程序13 MVV测试，Pre/Post 显示13 保存图表数据14 打开已保存的图表14 打印报告15 开始下一病人测试前15 校准传感器16 传感器的校准界面16 传感器的调零17 传感器的校准17 激发试验18 激发试验界面19 激发试验程序19外观和部件名称主机◆电源开关打开和关闭肺功能仪。
如果电源开关打开处于通的位置（│），开关的内置指示灯亮，如果电源开关关闭处于断的位置（○），开关的内置指示灯熄灭。
◆传感器这部件用于进行测试。
电源开关传感器后部连接◆RS232C连接口通过一条串口电缆线连接主机到个人电脑◆电源连接口用于连接电源线◆连接控制键连接控制键盘（选配件）◆保险丝座控制◆个人电脑◆显示器显示测试曲线和数据等◆键盘输入信息、开关测试模式等◆鼠标◆打印机打印测试报告◆选配磁盘驱动在选配磁盘驱动中备份医学图表连接控制键电源插座RS232连接口保险丝座接地保护端附件编码规格件数1 ZSH5072 纤维袋子 12 TDU2664 AS500滤网 23 ACA105Z AS2升定标筒 14 AZZ403 AS鼻夹 15 MOU0010 医学磁盘驱动(图表) 大约640兆容量 16 MOU9029 一次性口件 17 操作手册 18 KPO7829 警示标签 19 CBP 电源线 110 ACN315 RS232C串连电缆KPU-PS2K 111 ZCB101 接地线 112 品质保证 1开始使用Systenm-7型肺功能仪软件进行以下的操作步骤开始使用System-7型肺功能仪：1、确认System-7的电源开关在关（○）的位置2、把电源线插到220V的电源插座中，并做好接地3、打开System-7的电源开关在开（│）的位置4、打开电脑电源开关5、Windows将开始工作6、接着System-7的软件将自动开始运转退出Systenm-7 软件进行以下的操作步骤退出System-7型肺功能仪软件1、在[FILE]菜单中点击[EXIT]，显示退出屏幕2、在屏幕中显示的3个菜单中选择一个，然后点击[YES]（屏幕中三个菜单的解释）（1）Cut off computer power选择本按钮，仪器将退出System-7软件并切断主机电源（2）Return to windows选择本按钮，仪器将退出System-7软件并回到Windows界面（3）Restart the System选择本按钮，仪器将退出System-7软件并重新开始运作该软件3、首先关闭电脑的电源，接着关闭System-7主机电源注意！当心只有当电脑的电源关闭后才能关闭System-7主机的电源。
如果当电脑的电源尚在开启状态下关闭System-7主机的电源，这容易造成电脑运行紊乱。
输入ID 数据测试之前请在ID 数据显示屏中的每一项中输入必要数据，点击[SET]按钮确定ID 数据。
ID 数据屏幕ID 数据条目条 目内 容 单位和其它日期 测试日期 自动输入 时间 测试时间 自动输入 年龄 病人年龄 年份 性别 病人性别 1:男，0:女 身高 病人身高 厘米 体重 病人体重公斤 体表面积 病人体表面积 平方米 温度 室内温度 摄氏度 湿度 室内湿度 百分比 大气压 室内大气压 毫米汞柱或百帕ID 编码 病人编码 20字符 姓名 病人姓名 30字符 技师 工作人员姓名 50字符 医生 医生姓名 50字符 评价1 评价1 100字符 评价2 ※评价2 100字符用户评价1 ※用户定义项目1 用户评价2 ※用户定义项目2 用户评价3※用户定义项目3-用户定义项目1～3可以在屏幕上进行设定。
-用户定义项目1～3输入的字符串和评价2中输入的字符串被存放到同一地方。
-万一用户定义项目1～3输入的字符串和评价2中输入的字符串长度超过保存限制的字符串长度时，超过的字符串将不能保存。
操作环境 [CANCEL]按钮 [SET]按钮 ID 数据测试前病人准备1、连接一次性纸质口件或抗菌滤网型口件与传感器出气一侧2、让病人把一次性纸质口件恰当的含在口中，确保不漏出气体3、用鼻夹夹住病人鼻子带上鼻夹确保不漏气测试进行VC测试，点击［VC］按钮显示VC测试画面。
VC测试画面VC测试数据条目内容单位VC 肺活量升TV 潮气量升IRV 补吸气量升ERV 补呼气量升IC 深吸气量升VC.p 肺活量预计值升%. VC 实际肺活量与肺活量预计值之比% (F)%. VC 尘肺根据实际肺活量与肺活量预计值之比的F判定（仅在日本用）F-，F+，F++ DIAG. 肺疾病分类FRC_i 功能残气量（输入）升RV_i 残气量（输入）升TLC_i 肺总量（输入）升RV/TLC_i 残气量（输入）与肺总量（输入）之比升VC测试步骤1、点击［VC］按钮，显示VC测试画面。
2、指导病人为VC测试准备好口件等。
3、点击［START］按钮开始VC测试。
4、指导病人采取平静呼吸。
当呼吸变得平稳时，有一声提示音。
5、当听到一声提示音时，指导病人缓慢的呼出肺内气体，直到最大程度。
