什么是二极管及其在电路中的应用二极管是一种具有两个电极的电子器件，是最简单的半导体器件之一。
它由一个p型半导体和一个n型半导体组成，两者通过pn结相连。
二极管的主要特性是具有单向导电性，即只能允许电流从正向流向负向，反向时几乎没有电流通过。
一、二极管的基本原理二极管的工作原理基于半导体物理学中的P-N结理论。
P-N结由p型半导体和n型半导体界面组成，当两者接触时，在界面区域形成一个电场。
在正向偏置情况下，即将正电压施加在p端，负电压施加在n端时，电场会将电子从n端推向p端，同时将空穴从p端推向n端，这样就形成了电流。
而在反向偏置情况下，电场会阻碍电子和空穴的移动，基本上没有电流通过。
二、二极管的基本类型常见的二极管有正向型二极管（正极性二极管）和反向型二极管（负极性二极管）。
正向型二极管只有在正向电压下才能导通，反向型二极管则只有在反向电压下才能导通。
三、二极管的应用1.整流器：由于二极管具有单向导电性，可以将交流电转换为直流电。
在通信设备和电源供应中经常使用整流二极管来转换电流。
2.电压调节器：二极管可以通过改变它的正向电压来实现电流的稳定流动。
在稳压电源中，二极管可以用于稳定输出电压。
3.信号检测：二极管可以用作信号检测器。
例如，在无线电接收器中，二极管可以将无线电信号转换为音频信号。
4.光电元件：在光电二极管中，光线照射到二极管上会产生电能。
这种特性使得光电二极管广泛应用于光电转换、光通信等领域。
5.调制解调器：在调制解调电路中，二极管可以用作解调器，将模拟信号恢复为原始信号。
6.保护电路：二极管也可以用于保护电路，例如过压保护、过流保护等。
在这些电路中，二极管可以截断超过一定电压或电流的信号，以保护其他电子元件。
结论：二极管作为一种常见的电子器件，具有许多重要的应用。
通过充分利用其单向导电性和电场控制能力，可以在电路中实现整流、调节、检测、保护等多种功能。
在日常生活和各种技术领域中，二极管的应用非常广泛，是现代电子技术中不可或缺的关键元素之一。
半导体二极管及其基本应用1. 二极管是什么？说到二极管，大家可能会想，“这玩意儿是什么？吃的吗？”其实，二极管是个小小的电子元件，但它的作用可大得很！简而言之，二极管就像个单行道，电流只能朝一个方向走，通俗点说，它让电流变得有规矩。
不论是在家里的电子产品里，还是在我们身边的各种科技设备中，二极管几乎无处不在。
听起来神秘，其实它在我们生活中默默无闻地工作着。
那么，二极管是怎么工作的呢？想象一下，一个人站在一个门口，门只能向一个方向打开，外面的人想进来，就得从这扇门走，反之则不行。
这就是二极管的基本原理。
它能让电流顺利通过，但一旦反向，它就会坚决拒绝，像个守门员一样把电流挡在外面。
1.1 二极管的类型当然，二极管可不是单一品种，市场上有各种各样的二极管，就像水果摊上的水果一样多。
例如，有普通的硅二极管，广泛应用于各种电路中；还有整流二极管，专门负责把交流电转换成直流电，就像把河水引入小渠里，确保水流顺畅。
再比如发光二极管（LED），它不仅能导电，还能发光，真是个“能发光的好家伙”，让我们的小夜灯亮起来，简直是黑夜里的小明星。
1.2 二极管的特点谈到二极管的特点，首先要提的是它的“单向导电性”。
就像一个不喜欢麻烦的人，只有在合适的情况下才会敞开心扉。
其次，二极管的反向击穿电压也很有意思。
当电压达到某个临界值时，二极管就像忍不住了，突然间放开了电流，虽然这在大多数情况下不是好事，但有时候却能拯救一些电路的生命。
还有，就是它的“恢复时间”，二极管在电流切换时的表现，也决定了它的应用场合。
2. 二极管的基本应用说了这么多，二极管到底有什么用呢？这可是个大问题，接下来我们就来聊聊它的一些基本应用。
2.1 整流电路首先要提的就是整流电路。
整流电路的任务就是把交流电转换成直流电。
你知道吗，家里的电器大部分都需要直流电，比如手机充电器、电脑等。
如果没有二极管，交流电就会让这些电器“崩溃”，简直就是电器界的“天塌下来了”。
二极管原理及其基本电路二极管是一种最简单的半导体器件，它具有非常重要的功能和应用。
本文将介绍二极管的原理以及其基本电路。
一、二极管的原理二极管是由一种带有p型半导体和n型半导体的材料组成的。
在p-n 结的区域内，因为半导体的材料特性，会形成一个电势垒。
当外加电压的极性与电势垒形成的方向相反时，电势垒将变得更大，称为反向偏置；当外加电压的极性与电势垒形成的方向一致时，电势垒将变得更小，称为正向偏置。
在二极管的工作中，主要有以下几个重要的特性。
1.正向电压特性：当二极管处于正向偏置状态时，在两端加上正向电压时，电势垒逐渐缩小，直到消失。
在这个过程中，二极管的导电性变得很好。
正向电压越大，二极管导通越好。
2.反向电压特性：当二极管处于反向偏置状态时，在两端加上反向电压时，电势垒逐渐增加。
当反向电压超过反向击穿电压时，二极管就会发生击穿，电流急剧增大，此时二极管就会损坏。
3.导通和截止特性：当二极管处于正向偏置状态时，正向电压不超过一定限制时，二极管会导通。
当正向电压超过这个限制时，二极管截止，不导通。
而当二极管处于反向偏置状态时，无论外加电压的大小，其表现都是开路状态，不导通。
二、二极管的基本电路二极管广泛地应用于各种电路中，下面介绍几个常见的二极管基本电路。
1.正向电压特性测试电路：这是一个测试二极管正向电压特性的电路。
它由一个电压源、一个限流电阻和一个二极管组成。
通过改变电压源的电压，可以测量二极管在不同电压下的电流。
当电压逐渐增加时，电流也逐渐增加，直到达到二极管的最大电流。
2.整流电路：整流电路主要用于将交流电转换为直流电。
它由一个二极管和负载组成。
当二极管处于正向偏置状态时，它允许正向电流通过，从而将正半周期的交流信号变为直流信号。
而当二极管处于反向偏置状态时，它阻止反向电流通过。
3.限流电路：限流电路主要用于限制电流的大小。
它由一个电压源、一个电阻和一个二极管组成。
二极管起到了稳压和限流的作用。
6.1选择正确答案填入空内。
（1）在本征半导体中加入 A 元素可形成N 型半导体，加入 C 元素可形成P 型半导体。
A. 五价 B. 四价 C. 三价 （2）PN 结加正向电压时，空间电荷区将 A 。
A. 变窄 B. 基本不变 C. 变宽（3）设二极管的端电压为v D ，则二极管的电流方程是 c 。
A. D vI e S B. TD V v I eS C. )1e (S －T D V v I（4）当温度升高时，二极管的反向饱和电流将 a 。
A. 增大 B. 不变 C. 减小 （5）稳压管的稳压区是其工作在 c 。
A. 正向导通B.反向截止C.反向击穿（6）稳压二极管稳压时，其工作在(c )，发光二极管发光时，其工作在( a )。
A ．正向导通区 B ．反向截止区 C ．反向击穿区 6.2将正确答案填入空内。
（1）图P 6.2（a ）所示电路中二极管为理想器件，则D 1工作在 状态，D 2工作在 状态，V A 为 V 。
解：截止，导通，-2.7 V 。
（2）在图P6.2(b)所示电路中稳压管2CW5的参数为：稳定电压V z = 12 V ，最大稳定电流I Zmax = 20 mA 。
图中电压表中流过的电流忽略不计。
当开关S 闭合时，电压表V 和电流表A 1、A 2的读数分别为 、 、 ；当开关S 断开时，其读数分别为 、 、 。
解：12 V ，12 mA ，6 mA ，12 V ，12 mA ，0 mA 。
6.3 电路如图P 6.3所示，已知v i ＝56sin ωt (v)，试画出v i 与v O 的波形。
设二极管正向导通电压可忽略不计。
6.4 电路如图P6.4所示，已知v i ＝5sin ωt (V)，二极管导通电压V D ＝0.7V 。
试画出电路的传输特性及v i 与v O 的波形，并标出幅值。
图P6.3 图P6.4_o+ 图P6.2 (a) 图P6.2 (b)D 1V i6.5 电路如图P6.5（a ）所示，其输入电压v i1和v i2的波形如图（b ）所示，二极管导通电压V D ＝0.7V 。
半导体二极管及其基本应用电路1.1 PN结的基本知识1.1.1 N型半导体和P型半导体在物理学中已知，常用的四价元素硅和锗等纯净半导体（称本征半导体）中的载流子，为自由电子（带负电荷）和空穴（带正电荷），是在常温下激发出来的，（称为热激发或本征激发），其数量很少，故导电能力微弱，介于导体和绝缘体之间。
在本征半导体中，自由电子和空穴总是成对出现，因此两种载流子的浓度是相等的。
本征半导体中的载流子浓度除了与半导体材料的性质有关外，还与温度密切相关，而且随着温度的升高基本上按指数规律增加。
所以，本征载流子浓度对温度十分敏感。
在本征半导体桂或锗中渗入微量五价元素，如磷或砷，（称为杂质）等，可使自由电子的浓度大大增加，自由电子成为多数载流子，（简称多子），空穴成为少数载流子（简称少子）。
这种以电子为导电为主的半导体成为N型半导体。
由于离子不能移动，故不能参与导电，整体半导体仍然呈电中性。
在本征半导体硅或锗中渗入微量三价元素杂质，如硼或铟等，则空穴浓度大大增加，空穴成为多子，而电子成为少子。
这种以空穴为主的半导体成为P型半导体。
N型半导体和P型半导体统称为杂质半导体，掺杂后半导体的导电能力将显著增加，有理论计算可知，在本征半导体中掺入百分之一的杂质，可使载流子浓度增加近一万倍。
在杂质半导体中，多子的浓度主要取决于杂质的含量；少子的浓度主要与本征激发有关，如前所述，他对温度的变化非常敏感，因此，温度是影响半导体器件性能的一个重要因素。
1.1.2 PN结的形成若在一种类型杂质半导体的基片上，用特定的掺杂工艺加入另一种类型杂质元素，这样在所形成的P型半导体和N 型半导体的交界两侧，P区的空穴（多子）和N区的电子（多子）浓度远大于另一区的同类少子浓度，因而多子通过交界处扩散各自向对方运动，这种由于浓度差而引起的载流子运动成为扩散运动。
载流子扩散运动的结果是使电子和空穴复合载流子消失，在交界面N区一侧失去电子而留下正离子，P区一侧失去空穴而留下负离子。

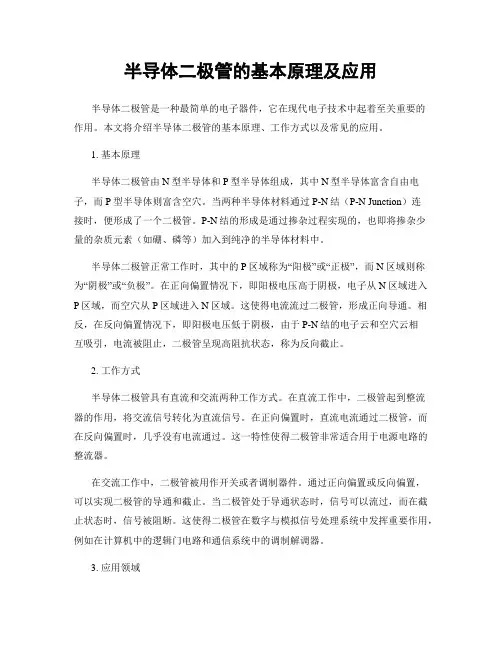

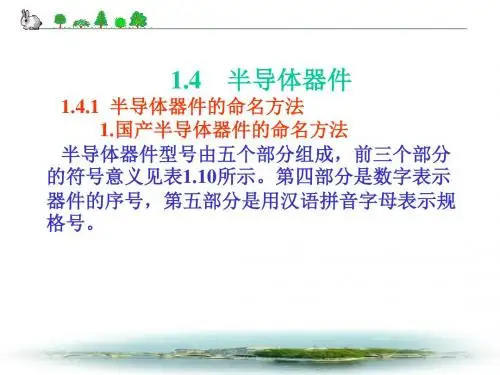

半导体二极管的基本原理及应用半导体二极管是一种最简单的电子器件，它在现代电子技术中起着至关重要的作用。
本文将介绍半导体二极管的基本原理、工作方式以及常见的应用。
1. 基本原理半导体二极管由N型半导体和P型半导体组成，其中N型半导体富含自由电子，而P型半导体则富含空穴。
当两种半导体材料通过P-N结（P-N Junction）连接时，便形成了一个二极管。
P-N结的形成是通过掺杂过程实现的，也即将掺杂少量的杂质元素（如硼、磷等）加入到纯净的半导体材料中。
半导体二极管正常工作时，其中的P区域称为“阳极”或“正极”，而N区域则称为“阴极”或“负极”。
在正向偏置情况下，即阳极电压高于阴极，电子从N区域进入P区域，而空穴从P区域进入N区域。
这使得电流流过二极管，形成正向导通。
相反，在反向偏置情况下，即阳极电压低于阴极，由于P-N结的电子云和空穴云相互吸引，电流被阻止，二极管呈现高阻抗状态，称为反向截止。
2. 工作方式半导体二极管具有直流和交流两种工作方式。
在直流工作中，二极管起到整流器的作用，将交流信号转化为直流信号。
在正向偏置时，直流电流通过二极管，而在反向偏置时，几乎没有电流通过。
这一特性使得二极管非常适合用于电源电路的整流器。
在交流工作中，二极管被用作开关或者调制器件。
通过正向偏置或反向偏置，可以实现二极管的导通和截止。
当二极管处于导通状态时，信号可以流过，而在截止状态时，信号被阻断。
这使得二极管在数字与模拟信号处理系统中发挥重要作用，例如在计算机中的逻辑门电路和通信系统中的调制解调器。
3. 应用领域半导体二极管广泛应用于各种电子设备和领域，下面是几个典型的应用示例：3.1 整流器我们在家庭中常用的电源适配器和电池充电器中常会见到二极管的身影。
在这些设备中，二极管被用作整流器，将交流电转换为直流电，以供电子器件正常工作。
由于二极管具有单向导通特性，可以保证电流仅在一个方向上流动，从而实现直流电的获取。
3.2 发光二极管（LED）发光二极管（LED）是一种将电能转换为光能的电子器件。
