稳压二极管基本稳压电路
稳压二极管是一种具有稳定电压的电子元器件，一般用于保护电路中的负载免受电压波动的影响，以确保负载电路的稳定工作。

其基本稳压电路如下：
1.电压调整器：稳压二极管的正极被连接到电路的正极，负极被连接到电路的负极。

这个电路可以通过调整输入电压来控制输出电压的大小，从而实现稳压的目的。

2.稳压二极管的特性：稳压二极管具有常数电压降，因此无论输入电压如何变化，它的电压降总是保持不变。

当输入电压变化时，稳压二极管会自动改变其电流，使其电压降保持恒定，从而保护负载电路。

3.限流电阻：限流电阻的作用是限制稳压二极管的电流，以确保其工作在安全区域。

如果电流过大，稳压二极管可能会被损坏。

4.负载：负载可以是任何需要稳定电压的电路，例如模拟电路、数字电路、传感器等等，它们都需要稳定的电压来保证其正常工作。

总之，稳压二极管基本稳压电路是非常常见且实用的电路，可以对输入电压进行稳定控制，确保负载电路的稳定工作。

二极管基本电路与分析方法二极管是一种最简单的半导体器件，具有只能单向导电的特点。

在电子电路中，二极管通常用于整流、限流、调制和混频等功能。

本文将介绍二极管的基本电路和分析方法。

一、二极管基本电路1.正向偏置电路正向偏置电路是将二极管的P端连接到正电压，N端连接到负电压的电路。

这种电路可以使二极管处于导通状态，实现电流流动。

2.逆向偏置电路逆向偏置电路是将二极管的P端连接到负电压，N端连接到正电压的电路。

这种电路可以使二极管处于截止状态，即不导电。

二、二极管分析方法1.静态分析静态分析是指在稳态条件下分析二极管的工作状态。

在正向偏置电路中，如果二极管被接入电路且正向电压大于二极管的正向压降时，二极管处于导通状态；反之，二极管处于截止状态。

在逆向偏置电路中，无论接入电路与否，二极管都处于截止状态。

2.动态分析动态分析是指在变化条件下分析二极管的工作状态。

例如，当正向电压瞬时增加时，二极管可能处于导通状态。

此时，需要考虑二极管的导通压降和电流变化情况。

三、常见二极管电路1.整流电路整流电路是将交流信号转换为直流信号的电路。

常见的整流电路有半波整流电路和全波整流电路。

半波整流电路只利用了交流信号的一半，而全波整流电路则利用了交流信号的全部。

整流电路中的二极管起到了只允许电流在一个方向上流动的作用。

2.限流电路限流电路是通过限制电流的大小来保护其他元件不受损坏的电路。

常见的限流电路有稳压二极管电路和过载保护电路。

稳压二极管电路利用二极管的电流-电压特性，使得二极管具有稳定的电流输出能力；过载保护电路则通过限制电流大小来保护负载电路。

3.调制电路调制电路是将低频信息信号调制到高频载波信号上的电路。

常见的调制电路有调幅电路和调频电路。

在调制电路中，二极管起到了快速改变电流或电压的作用，实现信号的调制效果。

4.混频电路混频电路是将两个不同频率的信号进行混合，得到新的频率信号的电路。

在混频电路中，二极管可以起到信号选择和调谐的作用，实现频率混合。

二极管原理及其基本电路二极管是一种最简单的半导体器件，它具有非常重要的功能和应用。

本文将介绍二极管的原理以及其基本电路。

一、二极管的原理二极管是由一种带有p型半导体和n型半导体的材料组成的。

在p-n 结的区域内，因为半导体的材料特性，会形成一个电势垒。

当外加电压的极性与电势垒形成的方向相反时，电势垒将变得更大，称为反向偏置；当外加电压的极性与电势垒形成的方向一致时，电势垒将变得更小，称为正向偏置。

在二极管的工作中，主要有以下几个重要的特性。

1.正向电压特性：当二极管处于正向偏置状态时，在两端加上正向电压时，电势垒逐渐缩小，直到消失。

在这个过程中，二极管的导电性变得很好。

正向电压越大，二极管导通越好。

2.反向电压特性：当二极管处于反向偏置状态时，在两端加上反向电压时，电势垒逐渐增加。

当反向电压超过反向击穿电压时，二极管就会发生击穿，电流急剧增大，此时二极管就会损坏。

3.导通和截止特性：当二极管处于正向偏置状态时，正向电压不超过一定限制时，二极管会导通。

当正向电压超过这个限制时，二极管截止，不导通。

而当二极管处于反向偏置状态时，无论外加电压的大小，其表现都是开路状态，不导通。

二、二极管的基本电路二极管广泛地应用于各种电路中，下面介绍几个常见的二极管基本电路。

1.正向电压特性测试电路：这是一个测试二极管正向电压特性的电路。

它由一个电压源、一个限流电阻和一个二极管组成。

通过改变电压源的电压，可以测量二极管在不同电压下的电流。

当电压逐渐增加时，电流也逐渐增加，直到达到二极管的最大电流。

2.整流电路：整流电路主要用于将交流电转换为直流电。

它由一个二极管和负载组成。

当二极管处于正向偏置状态时，它允许正向电流通过，从而将正半周期的交流信号变为直流信号。

而当二极管处于反向偏置状态时，它阻止反向电流通过。

3.限流电路：限流电路主要用于限制电流的大小。

它由一个电压源、一个电阻和一个二极管组成。

二极管起到了稳压和限流的作用。

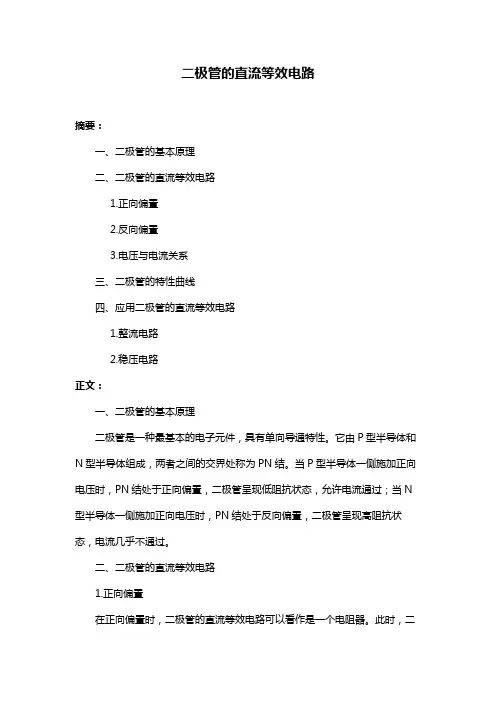

二极管的直流等效电路摘要：一、二极管的基本原理二、二极管的直流等效电路1.正向偏置2.反向偏置3.电压与电流关系三、二极管的特性曲线四、应用二极管的直流等效电路1.整流电路2.稳压电路正文：一、二极管的基本原理二极管是一种最基本的电子元件，具有单向导通特性。

它由P型半导体和N型半导体组成，两者之间的交界处称为PN结。

当P型半导体一侧施加正向电压时，PN结处于正向偏置，二极管呈现低阻抗状态，允许电流通过；当N 型半导体一侧施加正向电压时，PN结处于反向偏置，二极管呈现高阻抗状态，电流几乎不通过。

二、二极管的直流等效电路1.正向偏置在正向偏置时，二极管的直流等效电路可以看作是一个电阻器。

此时，二极管的电流与电压之间的关系可以用以下公式表示：I = 0.5 * uA * (V - Vt)^2其中，I为二极管的正向电流，uA为二极管的正向电流放大系数，V为二极管的正向电压，Vt为二极管的正向阈值电压。

2.反向偏置在反向偏置时，二极管的直流等效电路可以看作是一个开路。

此时，二极管的电流几乎为零，电压可以达到很高。

然而，当反向电压达到二极管的反向击穿电压时，二极管将损坏。

3.电压与电流关系二极管的电压与电流关系可以通过其特性曲线表示。

特性曲线是描述二极管在不同偏置条件下电压与电流之间关系的曲线。

通常情况下，二极管的特性曲线分为三个区域：正向特性区、死区和高阻区。

三、二极管的特性曲线二极管的特性曲线是通过对二极管进行不同程度的正向和反向偏置，观察电压与电流的变化关系绘制而成的。

在正向偏置时，二极管的电流随着电压的增加而呈指数增长；在反向偏置时，二极管的电流几乎不变，直到达到反向击穿电压。

四、应用二极管的直流等效电路1.整流电路二极管在整流电路中具有广泛应用。

整流电路的作用是将交流电压转换为直流电压。

利用二极管的单向导通特性，可以实现交流电压的正半周期通过，而负半周期截止，从而得到直流电压。

2.稳压电路二极管在稳压电路中也具有重要应用。

导言 我们为什么要学习模拟电子技术在自然界以及人类活动中，存在着各种各样的信息。

承载着这些信息的载体，就叫做信号。

现实生活中，我们会遇到种类繁多的信号，比如声信号、光信号、温度信号等等，这些时间连续、幅值连续的信号叫做模拟信号，也就是数学当中的连续函数。

在对这些信号进行处理时，为了方便研究，需要将它们转换成电信号。

将各种非电信号转换为电信号的器件或装置叫做传感器，在电路中常将它描述为信号源。

然而，传感器输出的电信号通常是很微弱的，如细胞电生理实验中所检测到的电流仅有皮安（pA ，A 1210-）量级。

对于这些过于微弱的信号，一般情况下既无法直接显示，也很难作进一步处理。

因此，需要将这些信号输入到放大电路中进行放大处理。

如何利用各种元件设计出合理的放大电路，对信号源进行有效的、减少失真的处理，是这门课程的主要内容。

可以说，“放大”一词，就是这门课的核心。

课时一：二极管及其基本电路一、PN 结1. 形成通过一定的工艺，在同一块半导体的一边掺杂成P 型，另一边掺杂成N 型，当多子扩散与少子漂移达到动态平衡时，交界面上就会形成稳定的空间电荷区，又称势垒区或耗尽层，即为PN 结的形成。

2. 单向导电性PN 结正向偏置时，耗尽层变窄，呈现低电阻，称为正向导通；PN 结反向偏置时，耗尽层变宽，呈现高电阻，称为反向截止。

3. 电容效应PN 结的电容效应包括扩散电容D C 和势垒电容B C 。

4. 反向击穿特性PN 结的反向击穿分为雪崩击穿和齐纳击穿两种现象。

二、半导体二极管半导体二极管就是一个封装的PN 结。

1. 二极管的伏安特性1) 伏安特性表达式二极管是一个非线性器件，其伏安特性的数学表达式为)1(-=T D V v S D e I i在室温下（K T 300=时），mV V T 26=。

[例1.1]在室温下，若二极管的反向饱和电流为nA 1，求它的正向电流为mA 5.0时应加多大的电压。

2) 伏安特性曲线二极管的伏安特性曲线如下图所示。
