Agilent 4294A阻抗分析仪使用手册华中科技大学激光技术国家重点实验室2002年1月目录目录......................................................................................一、介绍..............................................................................二、基本原理： .................................................................三、A GILENT 4294A的主要技术指标: .............................四、前/后面板、硬/软键介绍 ...........................................五、测量方法......................................................................一、介绍Agilent 4294A精密阻抗分析仪可以对各种电子器件（元件和电路）以及电子材料和非电子材料的精确阻抗测量提供广泛的支持。

它是对电子元件进行设计、签定、质量控制和生产测试的强有力工具。

它所提供的性能和功能对于电路设计开发人员将获益匪浅。

此外，Agilent 4294A的优良测量性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供强有力的工具。

它具有：·在宽阻抗范围的宽频率范围内进行精确测量·强大的阻抗分析功能·便于使用并能用多种方式与PC机配套电子器件：无源元件：二端元件如电容器、电感器、铁氧体珠、电阻器、变压器、晶体/陶瓷谐振器、多芯片组件或阵列/网络元件的阻抗测量。

半导体元件：变容二极管的C－V（电流－电压）特性分析；二极管、晶体管或集成电路(IC)封装终端/引线的寄生分析；放大器的输入/输出阻抗测量。

EGB-324交直流接地阻抗分析仪操作使用说明书校验及校正声明华仪电子股份有限公司特别声明,本说明书所列的仪器设备完全符合本公司一般型录上所标称的规范和特性。

本仪器在出厂前已经通过本公司的厂内校验。

本公司校验用的所有仪器设备都已委请认可的检验中心作定期校正,校验的程序和步骤是符合电子检验中心的规范和标准。

产品质量保证华仪电子股份有限公司保证所生产制造的新品机器均经过严格的质量确认,同时保证在出厂两年内,如有发现产品的施工瑕疵或零件故障,本公司愿意免费给予修复。

但是如果用户有自行更改电路、功能、或径行修理机器及零件或外箱损坏等情况,本公司不提供免费保修服务,得视实际状况收取维修费用。

如果未按照规定将所有地线接妥或未按照安全规范操作机器而发生异常状况,本公司恕不提供免费保修服务。

本保证不含本机器的附属设备等非华仪电子所生产的附件在两年的保固期内,请将故障机组送回本公司维修组或本公司指定的经销商处,本公司会予以妥善修护。

如果本机组在非正常的使用下、或人为疏忽、或非人力可控制下发生故障,例如地震、水灾、暴动、或火灾等非本公司可控制的因素,本公司不予免费保修服务。

第一章简介 (4)1.1 安规符号 (4)1.2 安全规定 (5)第二章安装 (8)2.1 拆封和检查 (8)2.2 安装 (9)2.3 安装说明 (9)第三章技术规范 (10)3.1 功能及规格 (10)3.2 前面板说明 (12)3.3 背板说明 (14)第四章设定说明 (16)4.1 系统参数(Setup System)设定 (16)4.1.1 时间和日期设定(Time and Data) (17)4.1.2 校正提示功能(Calibration Alert) (17)4.1.3 硬件配置(Hardware) (18)4.1.4 用户接口(User Interface) (19)4.1.5 信息(Information) (21)4.2 测试参数(Setup Tests)设定 (22)4.2.1 Ground Bond：接地阻抗测试 (22)4.2.2 编辑测试步骤 (23)4.2.3 编辑测试档案 (24)4.3自我检测功能(FAIL-CHEK) (25)4.3.1 接地阻抗(Ground Bond) (25)4.4 屏幕锁定(SCREEN Lock) (26)第五章操作说明 (27)5.1 执行测试(Perform Tests)设定 (27)5.1.1 读取档案(Load) (28)5.1.2 测试结果(Results) (28)5.1.3 快速变更设定 (29)5.1.4 变更显示窗口位置设定 (29)5.2 讯息说明 (30)5.2.1 错误讯息显示 (31)5.3 操作程序及步骤 (31)第六章界面说明 (34)6.1 标准遥控界面(Remote I / O) (34)6.1.1 遥控讯号输出(Signal Output) (34)6.1.2 控讯号输入与记忆程序(Signal Input) (35)6.2 远程控制界面指令– USB (36)6.2.1 通用指令列表 (37)6.2.2 系统参数相关指令集 (38)6.2.3 Ground Bond 相关指令集 (40)第七章校正 (43)7.1 进入校正模式 (43)7.2 校正项目 (43)7.3 校正完成 (44)第一章 简介高电压测试前应该注意的规定和事项1.1 安规符号小心标志。

第1篇一、概述阻抗仪是一种用于测量生物组织阻抗的仪器，广泛应用于生理学、医学、生物工程等领域。

本规程旨在指导使用者正确、安全地操作阻抗仪，确保测量结果的准确性和实验的安全。

二、操作前准备1. 确认仪器状态：检查阻抗仪是否处于正常工作状态，包括电源、显示屏、按键等。

2. 校准仪器：根据仪器说明书进行校准，确保测量精度。

3. 准备测试对象：选择合适的测试对象，确保其符合测试要求。

4. 配置测试参数：根据测试需求设置测试参数，如频率、波形、采样率等。

三、操作步骤1. 开启仪器：按下电源按钮，启动阻抗仪。

2. 连接电极：将电极正确连接到阻抗仪的电极夹上，确保连接牢固。

3. 选择测试模式：根据测试需求选择相应的测试模式，如人体阻抗测试、液体阻抗测试等。

4. 设置测试参数：根据测试对象和需求设置测试参数，如频率、波形、采样率等。

5. 准备测试对象：将被测试对象放置在测试平台上，确保其与电极充分接触。

6. 开始测试：按下测试开始按钮，仪器开始采集数据。

7. 观察数据：在显示屏上观察实时数据变化，必要时调整测试参数。

8. 数据记录：将测试数据记录在实验记录本或电子文档中。

9. 测试结束：完成测试后，关闭测试模式，断开电极连接。

四、注意事项1. 操作过程中，严禁触摸电极和测试对象，以免影响测量结果。

2. 防止电极受潮，定期检查电极夹和电极片，确保其干燥、清洁。

3. 避免将阻抗仪放置在高温、潮湿、有腐蚀性气体的环境中。

4. 使用过程中，如发现异常情况，立即停止操作，并通知专业人员处理。

5. 定期对阻抗仪进行维护和保养，确保仪器正常运行。

五、操作后处理1. 关闭仪器：完成测试后，关闭阻抗仪电源。

2. 清理电极：使用酒精棉球清洁电极夹和电极片，避免残留物影响下次测试。

3. 收集实验数据：整理实验记录，确保数据完整、准确。

4. 检查仪器状态：检查阻抗仪是否完好，如有损坏，及时更换或报修。

六、附则本规程适用于所有阻抗仪的操作，具体操作步骤可能因仪器型号和功能有所不同。

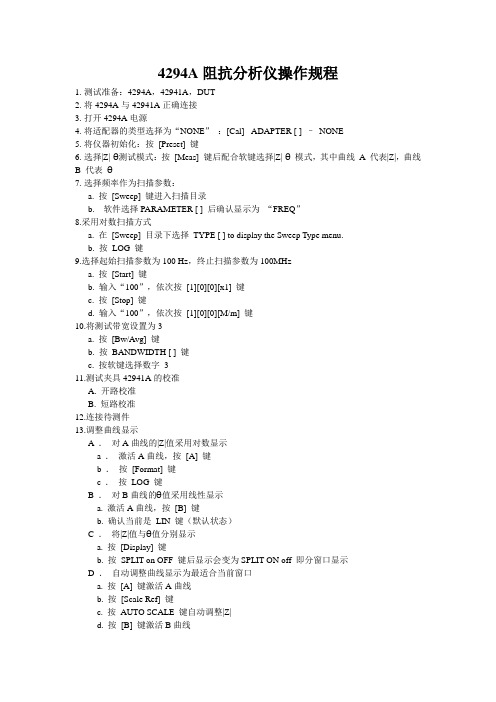

4294A阻抗分析仪操作规程1.测试准备：4294A，42941A，DUT2.将4294A与42941A正确连接3.打开4294A电源4.将适配器的类型选择为“NONE”：[Cal] - ADAPTER [ ] –NONE5.将仪器初始化：按[Preset] 键6.选择|Z|-Ө测试模式：按[Meas] 键后配合软键选择|Z|-Ө模式，其中曲线A 代表|Z|，曲线B 代表Ө7.选择频率作为扫描参数：a. 按[Sweep] 键进入扫描目录b. 软件选择PARAMETER [ ] 后确认显示为“FREQ”8.采用对数扫描方式a. 在[Sweep] 目录下选择TYPE [ ] to display the Sweep Type menu.b. 按LOG 键9.选择起始扫描参数为100 Hz，终止扫描参数为100MHza. 按[Start] 键b. 输入“100”，依次按[1][0][0][x1] 键c. 按[Stop] 键d. 输入“100”，依次按[1][0][0][M/m] 键10.将测试带宽设置为3a. 按[Bw/Avg] 键b. 按BANDWIDTH [ ] 键c. 按软键选择数字311.测试夹具42941A的校准A. 开路校准B. 短路校准12.连接待测件13.调整曲线显示A ．对A曲线的|Z|值采用对数显示a ．激活A曲线，按[A] 键b ．按[Format] 键c ．按LOG 键B ．对B曲线的Ө值采用线性显示a. 激活A曲线，按[B] 键b. 确认当前是LIN 键（默认状态）C ．将|Z|值与Ө值分别显示a. 按[Display] 键b. 按SPLIT on OFF 键后显示会变为SPLIT ON off 即分窗口显示D ．自动调整曲线显示为最适合当前窗口a. 按[A] 键激活A曲线b. 按[Scale Ref] 键c. 按AUTO SCALE 键自动调整|Z|d. 按[B] 键激活B曲线e. 按AUTO SCALE 键自动调整Ө14. 分析曲线数据a. 按[A] 键激活A曲线b. 按[Search] 键c. 按SEARCH TRK on OFF 键打开追踪数值功能d. 按MIN 键后可找到|Z| 的最小值。

数字式超声波阻抗特性分析仪使用小手册一、仪器简介：超声波阻抗分析仪MW-U201系列产品是由我公司研制开发的一款超声领域专用性能检测仪器，提供压电类超声器件和设备的参数、性能检测综合性解决方案。

MW-U201超声波阻抗分析仪系列产品是全新一代便携式触摸屏分析仪。

其特点如下：1.尺寸仅有33cm*23cm*(前12cm后14.5cm)，重量仅有2.35千克，轻巧便携;2.超大触摸屏，一次显示全部参数和图形，更直观；3.超快测试速度，一次测试1000点仅需5秒;4.本款最大测试频率可达1MHz，满足绝大部分厂商的需求。

MW-U202可测最高频率5MHz;百度可搜索脉为科技二、电源的使用系统可以工作在AC100V-240V的任意电压下，功率消耗为18W。

接入电源：AC100-240V50-60Hz;产品功耗：18瓦。

三、操作流程:仪器操作流程如下:1.左后方品字头电源线接入市电，然后打开仪器左侧的开关。

2.系统启动完成后，进入“中文”或者“英文”即可进入相应的操作界面3.请将两端的测试夹具接到中间两个BNC测试端(如果是陶瓷专用治具，则可以方便地直接接到所有四个BNC测试端)4.设定“起始(START)”频率和“终止(END)”频率(本款仪器可测频率范围为1KHz-1MHz)，频率单位都是“KHz”。

因为是触摸屏，所以按下输入位置即会弹出输入键盘。

5.设定检测精度，根据所需要的测试点数不同一共有六个档位:Fast,Normal,Medium,High,Higher,Highest(1)如果压电器件的机械品质因素Qm较低，选择靠前的档位;如果器件的Qm较高，选择靠后的档位。

(2)越低的档位，测量点数越少，时间越短，越高的档位，测量点数越多，时间越长。

(3)选择档位只要能保证导纳圆大体上成圆形就可以，这样可以节约测量时间。

(4)最低的档位Fast测量点数大概在200点，最高的档位Highest测量点数大约在2000点。

静电阻抗测试仪用法
