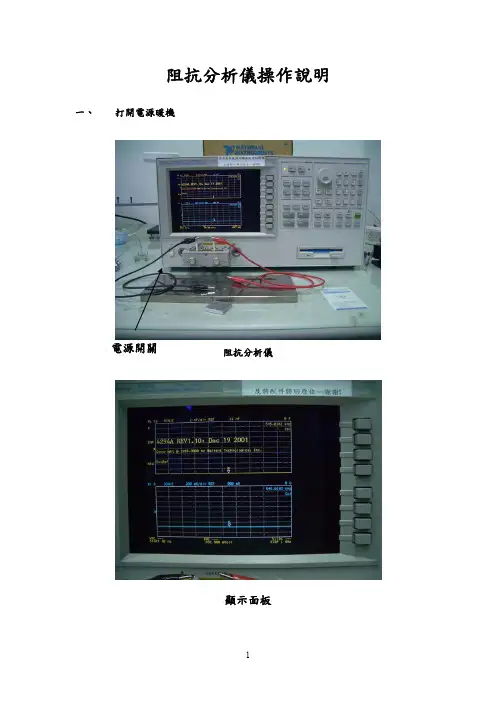

阻抗分析儀操作說明一、打開電源暖機電源開關阻抗分析儀操作面板備註：表示操作面板上既有的按鈕指令。
表示螢幕顯示按鈕上的按鈕指令。
二、校正儀器(1) 按鈕 Cal FIXTUER COMPEN OPEN 為開迴路效正，聽到BI 一聲即可 (黑、紅鱷魚夾量測頭不接觸) 。
(2) FIXTUER COMPEN SHORT 為閉迴路效正，聽到BI 即可 (黑、紅鱷魚夾量測頭接觸) 。
螢幕顯示按鈕(3) 接上量測試片設定頻率範圍，Start 為開始頻率設定，Stop 為結束頻率，初始設定為40HZ~1MHZ，最大可到110MHZ。
(4) Scale Ref AUTO SCALE 自動掃頻。
(5)Trigger HOLD自動掃頻中止SINGLE 自動掃頻一次GROUP自動掃頻依所輸入次數CONTINOUS 連續自動掃頻三、量測種類選取(1) 按鈕Meas Z-θ為阻抗量測。
(2) 按鈕Meas Cs-D 為電容及tangent loss量測。
量測以1KHZ下量測。
四、畫面顯示指令(1) 按鈕A、B 可在量測圖形或相位圖下做不同的顯現方式。
(2) 按鈕Display SPLIT ON 或OFF 為量測圖形跟相位圖是否分開顯示。
(3) 按鈕 FormatLin 或 Log為以取線性或對數顯示。
(4) 按鈕 MARKER 為移動指標到所要之位置。
可直接以數字輸入指定位置或以旋轉鈕調整。
五、等效電路量測(1) 按鈕 Display EQUIV CKT CIRCUIT ON 或 OFF 顯示電位種類。
(2) 按鈕 Display EQUIV CKT SELECT CIRCUIT (A~E)選取所要之等效電路圖。
(3) CALCULATE PARAMETERS 計算等效R1、L1、C1、C0等值。
(4) PARAMETERS ON 或OFF 為是否顯示R1、L1、C1、C0等值。
旋轉鈕數字輸入六、按鈕指令補充(1) 按鈕Marker MKR ON 或 OFFSUB MKR 可在圖形中加入其他標記CLEAR SUB MKR 清除其他標記(2) 按鈕 Utility MKR LIST ON 或 OFF(3) 按鈕 Search MAXMINPEAK NEXT PEAKNEXT PEAK LEFTNEXT PEAK RIGHT。
