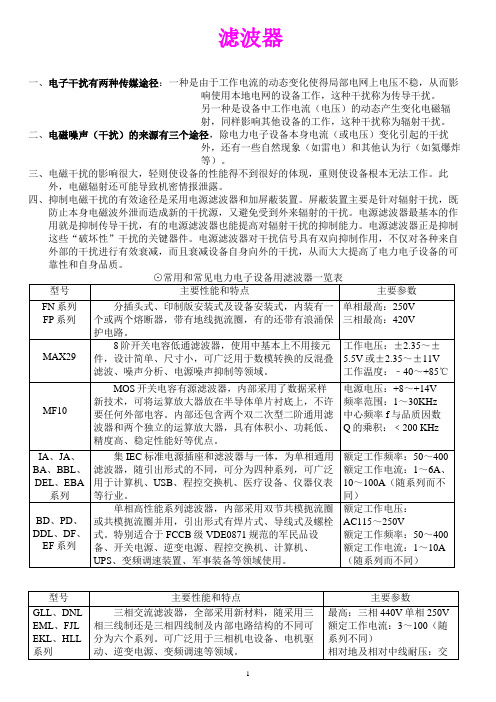

滤波器一、电子干扰有两种传媒途径：一种是由于工作电流的动态变化使得局部电网上电压不稳，从而影响使用本地电网的设备工作，这种干扰称为传导干扰。
另一种是设备中工作电流（电压）的动态产生变化电磁辐射，同样影响其他设备的工作，这种干扰称为辐射干扰。
二、电磁噪声（干扰）的来源有三个途径，除电力电子设备本身电流（或电压）变化引起的干扰外，还有一些自然现象（如雷电）和其他认为行（如氦爆炸等）。
三、电磁干扰的影响很大，轻则使设备的性能得不到很好的体现，重则使设备根本无法工作。
此外，电磁辐射还可能导致机密情报泄露。
四、抑制电磁干扰的有效途径是采用电源滤波器和加屏蔽装置。
屏蔽装置主要是针对辐射干扰，既防止本身电磁波外泄而造成新的干扰源，又避免受到外来辐射的干扰。
电源滤波器最基本的作用就是抑制传导干扰，有的电源滤波器也能提高对辐射干扰的抑制能力。
电源滤波器正是抑制这些“破坏性”干扰的关键器件。
电源滤波器对干扰信号具有双向抑制作用，不仅对各种来自外部的干扰进行有效衰减，而且衰减设备自身向外的干扰，从而大大提高了电力电子设备的可靠性和自身品质。
电源滤波器由LC网络组成，其工作原理是使滤波器的阻抗与干扰源的阻抗不匹配，从而使干扰信号沿干扰源近来的方向反射回去，降低干扰源的影响。
（左面电源为进线右面接设备）呈现高阻抗，而对差模信号（对称干扰电流）和电源电流呈现低阻抗，这样就能保证电源电流的衰减很小，而同时有抑制了电流的噪音。
通常L1、L2的值很小切相等，对称的绕在同一个螺旋管上，这样在正常工作电流范围内，磁性材料产生的磁场互相补偿，以免磁通饱和。
但是对于不对称干扰（共模）信号来说，这两个线圈产生的磁场是相互加强的，对外呈现的总电感明显增加大，对称干扰分量就被L1、L2和相线于零线之间的电容大大抑制了。
如果进一步衰减对称干扰，除了使用电容Cx外（由于相线于零线之间的漏电流限制，不可能使Cx很大），还可以采用非补偿扼流圈。
过上面的分析，说明电源滤波器在使用时必须安装在电源的输入端，也就是把电源滤波器串入电网和对设备供电的电源线之间。
什么是滤波器它有哪些类型滤波器在电子学和通信领域中被广泛应用，它可以对信号进行滤波处理，去除杂波或频率不受需要的信号。
滤波器可以用于音频、视频、无线通信等各种应用中。
本文将介绍什么是滤波器以及它的不同类型。
一、滤波器的定义和作用滤波器是一种电子设备或电路，它可以根据特定的频率范围选择性地通过或抑制信号。
滤波器通过改变信号的频谱分布，使得滤波后的信号具备所需的频率特性。
滤波器的作用包括：1.去除信号中的噪声：滤波器可以将信号中的杂波、干扰或噪声滤除，提高信号的质量和可靠性。
2.选择性传输信号：滤波器可以选择性地通过特定频率范围内的信号，滤除其他频率的信号。
这在通信系统中很有用，可以将不同频率的信号分离开来。
3.改变信号的频率响应：滤波器可以改变信号的频率响应，例如增强或衰减某些频率分量，实现音频调音、音响效果等。
二、滤波器的常见类型滤波器根据频率响应和工作方式的不同，可以分为多个不同的类型。
下面是几种常见的滤波器类型：1.低通滤波器（Low-pass Filter）：低通滤波器具有通过低频信号而抑制高频信号的能力。
它们主要用于去除高频噪声或选择性地传递低频信号。
2.高通滤波器（High-pass Filter）：高通滤波器相反，它们具有通过高频信号而抑制低频信号的能力。
高通滤波器通常用于去除低频噪声或选择性地传递高频信号。
3.带通滤波器（Band-pass Filter）：带通滤波器是指它们能够通过特定的频率范围，只传递出该范围内的信号，而抑制其他频率的信号。
带通滤波器通常用于选择性地传输特定频率范围内的信号。
4.带阻滤波器（Band-stop Filter）：带阻滤波器与带通滤波器相反，它们能够抑制特定频率范围内的信号，而允许其他频率的信号通过。
带阻滤波器通常用于去除特定频率范围内的干扰信号。
5.陷波滤波器（Notch Filter）：陷波滤波器是一种带阻滤波器，用于抑制特定频率的信号。
它们主要用于消除频率干扰或特定频率的噪声。
有源滤波器工作原理有源滤波器是一种电子滤波器，它使用有源元件（如运算放大器）来实现滤波功能。
有源滤波器可以根据频率对信号进行选择性放大或衰减，从而实现滤波效果。
其工作原理基于运算放大器的放大和反馈原理。
有源滤波器一般由运算放大器、电容和电阻等元件组成。
运算放大器是有源滤波器的核心元件，它可以提供高增益和低失真的放大功能。
电容和电阻则用于构建滤波器的频率响应特性。
有源滤波器可以分为两种类型：主动滤波器和积分滤波器。
主动滤波器是指使用运算放大器来实现放大和滤波功能的滤波器。
积分滤波器则是指使用电容和电阻组成的积分电路来实现滤波功能的滤波器。
主动滤波器的工作原理如下：输入信号经过运算放大器的放大后，进入滤波器电路。
滤波器电路由电容和电阻组成，电容和电阻的数值可以根据需要选择。
滤波器的频率响应特性可以通过选择合适的电容和电阻数值来调整。
滤波器的输出信号经过运算放大器的放大后输出。
积分滤波器的工作原理如下：输入信号经过电阻后进入电容，电容会对信号进行积分操作。
积分操作可以使低频信号通过，而高频信号被衰减。
因此，积分滤波器可以实现低通滤波功能。
积分滤波器的输出信号经过运算放大器的放大后输出。
有源滤波器的优点是具有高增益和灵活性。
由于使用了运算放大器，有源滤波器可以实现高增益的放大功能，从而提高信号的质量。
同时，有源滤波器的频率响应特性可以通过选择合适的电容和电阻数值来调整，从而满足不同的滤波需求。
然而，有源滤波器也存在一些缺点。
首先，有源滤波器的设计和调试相对复杂，需要考虑运算放大器的失调和偏置等因素。
其次，有源滤波器的功耗较高，需要额外的电源供应。
此外，有源滤波器的频率响应特性可能受到温度和元件参数的影响。
总结起来，有源滤波器是一种利用运算放大器和电容、电阻等元件实现滤波功能的电子滤波器。
它可以根据频率对信号进行选择性放大或衰减，从而实现滤波效果。
有源滤波器具有高增益和灵活性的优点，但也存在设计复杂和功耗较高的缺点。
低压主动式电力滤波器随着现代电力系统的进一步发展，电力质量成为了一个越来越重要的话题。
众所周知，电力系统中存在着各种各样的电力干扰，包括谐波、间歇性的浪涌电压、断电、电流拍击、峰值扰动、闪变和电压波动等。
这些电力干扰将不但给电力质量带来影响，也会加剧电力设备的磨损，进而降低设备的寿命。
综合考虑，低压主动式电力滤波器被广泛的应用于电力网，起到非常重要的作用。
低压主动式电力滤波器是一种被提出的电力质量治理设备，其主要作用是用于滤波谐波、抑制低频电压波动、稳压控制和电流无功补偿。
该设备安装在特定的位置上，可对整个线路进行滤波处理，从而削弱电压、电流中的电力干扰，提高功率因数，从而保证电网的光滑运行。
低压主动式电力滤波器采用现代数字技术制造而成，使用可编程逻辑器件（PLC）、数字信号处理器（DSP）以及微控制器单元（MCU）等技术进行控制。
同时，它也配备了脉冲宽度调制（PWM）技术，具有高精度、高可靠性、高稳定性等优点。
由于使用了高级的智能控制技术，其具有更大的适用性和更高的准确性。
该设备的主要部分包括直流链接、逆变器、控制器和节能电路等。
其中，直流链接部分主要用于进行电压和电流的调整，以便于正常运行的逆变器。
逆变器部分主要是将直流变成交流，进行正常的工作处理。
控制器则采用现代的电子网络技术，包括模糊控制技术、神经网络技术、自适应控制技术等等，从而使得整个设备的运行更加的智能化。
在实际的工作过程中，低压主动式电力滤波器能最大限度的优化运行参数，使其能够非常快速和灵敏地对电力干扰做出响应，全面改善电力系统的质量。
在众多的电力滤波器设备中，低压主动式电力滤波器具有以下几大优点：1. 灵活性非常高。
该设备可以根据实际的质量情况进行滤波调整，能够提供精确的滤波方式，进而降低谐波的影响。
2. 处理范围广泛。
该设备可以应用于各种类型的电压和电流，包括单相电路、三相电路、工业电路、商业电路等等。
3. 经济性和效率高。
主动滤波器与被动滤波器的区别滤波器是电子领域中常见的一种电路器件，用于去除信号中的杂波干扰或选择性地增强特定频率范围的信号。
主动滤波器与被动滤波器是两种常见的滤波器类型，它们在结构、原理和性能上存在着明显的区别。
本文将重点介绍主动滤波器和被动滤波器之间的区别。
一、结构和原理1. 被动滤波器：被动滤波器是指没有自己独立的电源供给的滤波器。
它由被动元件组成，如电阻、电感和电容等，通过这些元件的相互组合来实现信号的滤波功能。
常见的被动滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
被动滤波器的工作原理基于被动元件的电性质和电路理论，不具备信号的放大能力。
2. 主动滤波器：主动滤波器是指具有自己独立的电源供给的滤波器。
它由被动元件和主动元件组成，主要包括放大器和被动滤波器部分。
主动滤波器通过放大器的放大作用，可以补偿被动滤波器在滤波过程中的信号衰减，并且还可以对信号进行放大、变换等处理。
主动滤波器的工作原理基于主动元件的放大和控制功能，具备较高的灵活性和性能。
二、性能优势1. 增益：主动滤波器具有放大器的增益作用，可以在滤波的同时放大信号的幅度。
这使得主动滤波器在实际应用中具备更高的灵敏度和适应范围。
2. 带宽：由于主动滤波器可以通过调整放大器的增益和频率响应，可以实现更宽的带宽范围。
而被动滤波器的带宽往往受限于系统的固有阻抗和频率特性。
3. 精度：主动滤波器可以通过使用精确的电流源和电压源来实现更高的滤波精度。
这使得主动滤波器在要求较高的信号处理场合，如音频和射频信号处理中具备优势。
4. 噪声：主动滤波器可以通过增加放大器的增益来抵消被动滤波器引入的噪声，从而在信号处理过程中降低噪声干扰的影响。
三、应用领域1. 被动滤波器：被动滤波器常用于简单的信号滤波任务，例如对语音信号和音频信号中的高频杂音进行去除、对直流信号的滤波等场合。
被动滤波器还广泛应用于无线通信系统、音频设备、自动控制系统等。
主动低通滤波器电路的设计概念如何设计主动低通滤波器电路。
在本文中，我们将介绍主动低通滤波器电路的设计概念，并逐步回答相关问题。
让我们开始吧！第一步：理解低通滤波器的基本概念低通滤波器是一种电路，允许通过低于一定频率的信号，而阻止高于该频率的信号通过。
换句话说，它可以过滤掉高频信号，只保留低频信号。
这对于许多电子器件和系统来说十分重要，因为高频噪声可能会干扰它们的正常运行。
主动低通滤波器与被动低通滤波器的区别在于，主动低通滤波器包含一个放大器，而被动低通滤波器只包含电容和电感元件。
放大器能够提供增益，从而补偿滤波器在传递过程中的功率损失。
第二步：选择主动滤波器的类型在设计主动低通滤波器电路之前，我们需要选择适合我们应用的主动滤波器类型。
常见的主动滤波器类型包括RC低通滤波器、多级RC低通滤波器和巴特沃斯低通滤波器等。
- RC低通滤波器：由一个电阻和一个电容组成。
它是一种简单且常用的滤波器类型，可以用于一些低频应用。
- 多级RC低通滤波器：由多个电阻和电容级联构成，可以提供更好的滤波效果。
适用于较高的频率要求。
- 巴特沃斯低通滤波器：通过具有一定阶数的多级滤波器来实现陡峭的滤波特性。
它可以在通带附近提供更好的信息保存能力。
第三步：设计电路在设计电路之前，我们需要确定一些关键参数，例如截止频率、增益和滤波器阶数。
这些参数的选择将使我们能够满足我们实际应用的需求。
1. 截止频率：截止频率是指低通滤波器开始衰减的频率。
在设计电路时，我们可以根据应用所需的信号频率范围来选择截止频率。
较低的截止频率意味着低通滤波器将允许更低频的信号通过。
2. 增益：在选择增益时，我们需要考虑信号的幅度范围。
增益可以将低幅度信号放大到合适的水平，以便后续处理。
3. 阶数：滤波器阶数定义了滤波器在截止频率附近的陡峭度和抑制能力。
一般来说，阶数越高，滤波器的性能越好。
然而，更高的阶数也会导致电路更为复杂。
第四步：选择放大器主动滤波器通常采用运算放大器作为放大器。
