滤波器原理简介

配电电力滤波器工作原理
电力滤波器是一种用于净化电力信号的设备，其工作原理是通过消除电力系统中的谐波和其他干扰信号，从而提高电力系统的质量和稳定性。

电力系统中的谐波是由非线性负载设备（如变频器、整流器等）引起的，会导致电压和电流的失真，影响电力系统的正常运行。

电力滤波器的工作原理可以分为以下几个方面：
1. 滤波原理，电力滤波器通过使用电容器、电感器和电阻器等元件，构成滤波电路，对电力系统中的谐波进行滤除。

电容器可以对高频谐波进行滤波，而电感器则可以对低频谐波进行滤波，从而有效地净化电力信号。

2. 谐波消除，电力滤波器可以检测电力系统中的谐波成分，并产生相同大小、反向相位的谐波信号，通过与原始谐波信号相消，从而使谐波得到抑制和消除。

3. 压制电磁干扰，除了谐波滤波外，电力滤波器还可以通过抑制电磁干扰信号，提高电力系统的抗干扰能力，保证电力系统的稳定性和可靠性。

4. 调整功率因数，部分电力滤波器还可以用于调整电力系统的功率因数，提高系统的能效和稳定性。

总的来说，电力滤波器的工作原理是通过滤波、消除谐波和抑制干扰等方式，提高电力系统的质量，保证电力设备的正常运行和延长设备的使用寿命。

希望这些信息能够对你有所帮助。

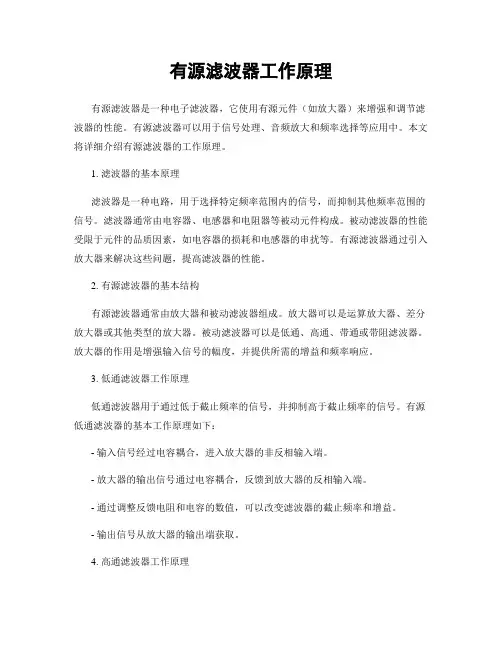

有源滤波器工作原理有源滤波器是一种电子滤波器，它使用有源元件（如放大器）来增强和调节滤波器的性能。

有源滤波器可以用于信号处理、音频放大和频率选择等应用中。

本文将详细介绍有源滤波器的工作原理。

1. 滤波器的基本原理滤波器是一种电路，用于选择特定频率范围内的信号，而抑制其他频率范围的信号。

滤波器通常由电容器、电感器和电阻器等被动元件构成。

被动滤波器的性能受限于元件的品质因素，如电容器的损耗和电感器的串扰等。

有源滤波器通过引入放大器来解决这些问题，提高滤波器的性能。

2. 有源滤波器的基本结构有源滤波器通常由放大器和被动滤波器组成。

放大器可以是运算放大器、差分放大器或其他类型的放大器。

被动滤波器可以是低通、高通、带通或带阻滤波器。

放大器的作用是增强输入信号的幅度，并提供所需的增益和频率响应。

3. 低通滤波器工作原理低通滤波器用于通过低于截止频率的信号，并抑制高于截止频率的信号。

有源低通滤波器的基本工作原理如下：- 输入信号经过电容耦合，进入放大器的非反相输入端。

- 放大器的输出信号通过电容耦合，反馈到放大器的反相输入端。

- 通过调整反馈电阻和电容的数值，可以改变滤波器的截止频率和增益。

- 输出信号从放大器的输出端获取。

4. 高通滤波器工作原理高通滤波器用于通过高于截止频率的信号，并抑制低于截止频率的信号。

有源高通滤波器的基本工作原理如下：- 输入信号经过电容耦合，进入放大器的非反相输入端。

- 放大器的输出信号通过电容耦合，反馈到放大器的反相输入端。

- 通过调整反馈电阻和电容的数值，可以改变滤波器的截止频率和增益。

- 输出信号从放大器的输出端获取。

5. 带通滤波器工作原理带通滤波器用于通过位于两个截止频率之间的信号，并抑制低于和高于这两个频率的信号。

有源带通滤波器的基本工作原理如下：- 输入信号经过电容耦合，进入放大器的非反相输入端。

- 放大器的输出信号经过带通滤波器，该滤波器由电容和电感构成。

- 过滤后的信号通过电容耦合，反馈到放大器的反相输入端。

滤波器的原理及其应用什么是滤波器？滤波器是电子领域中常用的一种电路元件，用于选择性地通过或抑制特定频率的信号。

它可以将输入信号中的某些频率成分滤除或衰减，只留下感兴趣的频率范围内的信号。

滤波器的分类滤波器根据其频率响应特性可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

下面分别介绍这四种滤波器。

1. 低通滤波器低通滤波器（Low Pass Filter，简称LPF）是一种允许低于截止频率的信号通过，同时阻隔高于截止频率的信号的滤波器。

它对低频信号有较好的通过特性，而对高频信号进行衰减。

2. 高通滤波器高通滤波器（High Pass Filter，简称HPF）是一种阻止低于截止频率的信号通过，只允许高于截止频率的信号通过的滤波器。

它对高频信号有较好的通过特性，而对低频信号进行衰减。

3. 带通滤波器带通滤波器（Band Pass Filter，简称BPF）是一种允许位于某一频带范围内的信号通过，同时阻隔低于和高于该频带范围的信号的滤波器。

4. 带阻滤波器带阻滤波器（Band Stop Filter，简称BSF）是一种阻止位于某一频带范围内的信号通过，允许低于和高于该频带范围的信号通过的滤波器。

滤波器的工作原理滤波器的工作原理可以通过电路理论来解释。

下面以低通滤波器为例介绍其工作原理。

在低通滤波器中，截止频率以上的信号被衰减，截止频率以下的信号被通过。

这是通过电路中的电容和电感元件来实现的。

具体来说，当输入信号经过滤波器电路时，电阻、电容和电感这些元件的相互作用导致不同频率的信号在电路中有不同的响应。

低频信号相对于高频信号来说具有较长的周期，所以低频信号在电容和电感上的储能和释能过程比较慢，从而通过电阻消耗的电压也较小。

而高频信号的周期较短，电容和电感上的储能和释能过程比较快，从而通过电阻消耗的电压较大。

通过合理选择电容和电感的数值，滤波器可以实现对不同频率信号的滤波效果。

滤波器的应用滤波器在电子器件和通信系统中有广泛的应用。

数字滤波器原理及应用
数字滤波器是一种对数字信号进行滤波处理的设备或算法，它可以去除信号中的噪声、增强信号的特定频率成分，或者改变信号的频率响应。

数字滤波器在信号处理、通信系统、控制系统等领域都有着广泛的应用。

本文将介绍数字滤波器的原理及其在实际应用中的一些常见情况。

数字滤波器的原理主要基于数字信号处理的理论，它可以分为时域滤波和频域滤波两种类型。

时域滤波是指对信号的幅度响应进行处理，常见的时域滤波器包括移动平均滤波器、中值滤波器等；而频域滤波则是对信号的频率成分进行处理，常见的频域滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

在实际应用中，数字滤波器可以用于语音信号处理、图像处理、生物医学信号处理等领域。

例如，在语音信号处理中，数字滤波器可以去除环境噪声，提高语音的清晰度；在图像处理中，数字滤波器可以去除图像中的噪声，增强图像的清晰度和对比度；在生物医学信号处理中，数字滤波器可以去除生理信号中的干扰，提取出有效的生物特征。

除了以上应用外，数字滤波器还广泛应用于通信系统中。

在数字通信系统中，数字滤波器可以用于解调、调制、通道均衡等环节，以提高通信系统的抗干扰能力和传输效率。

此外，数字滤波器还可以用于控制系统中的信号处理，例如对传感器信号进行滤波处理，以提高控制系统的稳定性和精度。

总的来说，数字滤波器是一种十分重要的信号处理工具，它在各个领域都有着广泛的应用。

通过对数字滤波器的原理及应用进行深入了解，可以帮助我们更好地理解数字信号处理的基本原理，并且能够在实际工程中更加灵活地运用数字滤波器来解决各种信号处理问题。

希望本文对大家有所帮助，谢谢阅读！。

滤波器基本原理与设计方法滤波器作为电子领域中常用的电路元件，广泛应用于信号处理、通信系统、音频放大器等领域。

它的作用是通过选择性地通过或抑制特定频率的信号，将所需的频段从混杂的信号中分离出来或者抑制掉不需要的频率成分。

本文将详细介绍滤波器的基本原理和设计方法。

第一部分：滤波器基本原理在介绍滤波器的设计方法之前，我们需要了解一些基本的滤波器原理。

根据频率选择的特性可以将滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。

1. 低通滤波器低通滤波器能够传递比截止频率低的信号频率，而抑制高于截止频率的信号频率。

在音频放大器中，低通滤波器可以用于去除高于人耳听觉范围的频率。

2. 高通滤波器高通滤波器与低通滤波器相反，能够传递比截止频率高的信号频率，而抑制低于截止频率的信号频率。

在通信系统中，高通滤波器可以用于去除直流偏置信号或者低频噪声。

3. 带通滤波器带通滤波器可以传递一定频率范围内的信号，而抑制其他频率的信号。

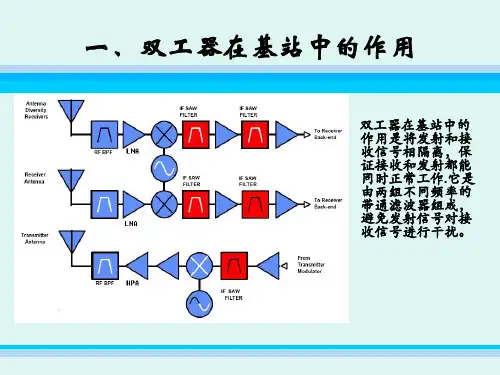

在无线通信系统中，带通滤波器常用于选择感兴趣的频率带宽，去除不需要的频率成分。

4. 带阻滤波器带阻滤波器与带通滤波器相反，能够抑制一定频率范围内的信号，而传递其他频率的信号。

在音频系统中，带阻滤波器可以用于去除特定频率的噪声或者干扰。

第二部分：滤波器设计方法滤波器的设计是根据具体的需求和性能指标进行的。

设计一个滤波器需要考虑以下几个方面：1. 频率响应滤波器的频率响应描述了在不同频率下的增益或衰减情况。

根据需求，选择合适的截止频率、通带和阻带范围等参数，设计滤波器的频率响应。

2. 滤波器类型根据具体的应用场景和需要，选择适合的滤波器类型。

例如，如果需要去除高于一定频率的信号，可以选择低通滤波器。

3. 滤波器阶数滤波器的阶数决定了其在截止频率附近的衰减率。

阶数越高，滤波器的性能越好，但相应的电路复杂度也会增加。

4. 滤波器响应特性根据不同的需求，选择所需的滤波器响应特性。

常见的有Butterworth响应、Chebyshev响应和椭圆形响应等。

光滤波器原理
光滤波器是一种用于选择特定波长范围内的光的光学器件。

它可以通过透过或反射特定波长的光来实现对其他波长的抑制或阻挡。

光滤波器原理基于材料对不同波长的光的吸收、传输和反射特性。

常见的光滤波器包括吸收型滤波器、干涉型滤波器和衍射型滤波器。

吸收型滤波器通过选择材料的吸收特性来实现对特定波长的光的吸收。

例如，某些颜色的玻璃可以吸收特定波长的光，使其能够透过而阻挡其他波长的光。

干涉型滤波器利用薄膜的干涉效应来选择特定波长的光。

它由多个薄膜层组成，每个膜层的厚度和折射率都经过精心设计，以实现对特定波长的光的增强或抑制。

衍射型滤波器利用衍射原理选择特定波长的光。

通过将光束通过具有规则结构的光栅或衍射光栅，只有满足特定衍射条件的波长才能通过，其他波长则被抑制。

总之，光滤波器原理是基于材料的吸收、干涉或衍射特性，通过选择性地透过或反射特定波长的光来实现对其他波长的抑制或阻挡。

这种原理在许多应用中都有重要的作用，例如光谱分析、激光器、图像处理等。

滤波器工作原理
滤波器是电子设备中常用的一种电路元件，用于改变电路中信号的频率特性。

其工作原理基于频率选择性，即只允许特定频率范围内的信号通过，而将其他频率的信号抑制或者削弱。

滤波器通常由电容、电感和电阻等元件组成，根据元件的不同连接方式和参数配置，可以实现不同的滤波效果。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

低通滤波器（Low-pass filter）是一种只允许低频信号通过的滤波器，其工作原理是通过固定的截止频率将输入信号中的高频成分抑制。

高通滤波器（High-pass filter）则是只允许高频信号通过的滤波器，其工作原理是通过截止频率将低频成分抑制。

带通滤波器（Band-pass filter）允许特定范围内的频率信号通过，而将其他频率范围的信号抑制。

其工作原理是通过设置两个截止频率，将这两个频率之间的信号保留，而将其他频率的信号削弱。

带阻滤波器（Band-stop filter）则是将特定范围内的频率信号抑制，而将其他频率的信号通过。

滤波器在电子设备中有广泛的应用，例如音频放大器中的音调控制、无线通信中的频率选择等。

通过调整滤波器的参数，可以满足不同的信号处理需求，改善信号质量，提高系统性能。

fft滤波器的原理
FFT（Fast Fourier Transform）滤波器的原理是基于傅里叶变
换的信号处理方法。

它将时域中的信号变换到频域中进行滤波处理。

其基本步骤如下：
1. 将时域信号转换为频域信号：首先将输入信号进行离散傅里叶变换（DFT），得到信号的频谱。

DFT使用FFT算法进行
高效计算。

2. 滤波器设计：在频域中设计一个滤波器，将需要滤除的频率成分置零，保留需要的频率成分。

可以通过设置频率响应来实现。

3. 滤波处理：对频谱进行滤波处理，将不需要的频率成分置零，保留需要的频率成分。

4. 逆变换：将滤波后的频谱进行反变换，得到时域的滤波后信号。

总结起来，FFT滤波器的原理就是通过将输入信号转换到频域，对频谱进行滤波处理，再将频域信号转换回时域，从而实现滤波效果。

这种方法在处理频域相关的信号分析和滤波问题时非常高效和灵活。

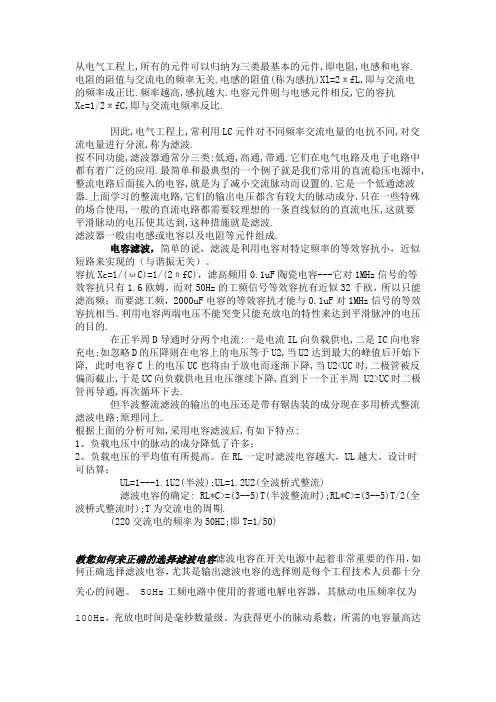

从电气工程上,所有的元件可以归纳为三类最基本的元件,即电阻,电感和电容.电阻的阻值与交流电的频率无关.电感的阻值(称为感抗)Xl=2πfL,即与交流电的频率成正比.频率越高,感抗越大.电容元件则与电感元件相反,它的容抗Xc=1/2πfC,即与交流电频率反比.因此,电气工程上,常利用LC元件对不同频率交流电量的电抗不同,对交流电量进行分流,称为滤波.按不同功能,滤波器通常分三类:低通,高通,带通.它们在电气电路及电子电路中都有着广泛的应用.最简单和最典型的一个例子就是我们常用的直流稳压电源中,整流电路后面接入的电容,就是为了减小交流脉动而设置的.它是一个低通滤波器.上面学习的整流电路,它们的输出电压都含有较大的脉动成分,只在一些特殊的场合使用,一般的直流电路都需要较理想的一条直线似的的直流电压,这就要平滑脉动的电压使其达到,这种措施就是滤波.滤波器一般由电感或电容以及电阻等元件组成.电容滤波，简单的说，滤波是利用电容对特定频率的等效容抗小，近似短路来实现的（与谐振无关）。

容抗Xc=1/(ωC)=1/(2πfC)，滤高频用0.1uF陶瓷电容---它对1MHz信号的等效容抗只有1.6欧姆，而对50Hz的工频信号等效容抗有近似32千欧，所以只能滤高频；而要滤工频，2000uF电容的等效容抗才能与0.1uF对1MHz信号的等效容抗相当。

利用电容两端电压不能突变只能充放电的特性来达到平滑脉冲的电压的目的.在正半周D导通时分两个电流:一是电流IL向负载供电,二是IC向电容充电;如忽略D的压降则在电容上的电压等于U2,当U2达到最大的峰值后开始下降, 此时电容C上的电压UC也将由于放电而逐渐下降,当U2<UC时,二极管被反偏而截止,于是UC向负载供电且电压继续下降,直到下一个正半周 U2>UC时二极管再导通,再次循环下去.但半波整流滤波的输出的电压还是带有锯齿装的成分现在多用桥式整流滤波电路;原理同上.根据上面的分析可知,采用电容滤波后,有如下特点:1、负载电压中的脉动的成分降低了许多；2、负载电压的平均值有所提高。

滤波器的作用与原理应用1. 滤波器的作用是什么？滤波器是一种电子设备，用于处理输入信号，将其中的特定频率成分进行选择性地放行或抑制。

其作用是改变信号的频谱特性，使得输出信号能够满足特定的要求。

主要有以下几个方面的作用：1.频率选择性：滤波器可以对信号进行频率选择，将感兴趣的频率成分放行，同时抑制其他频率的成分。

通过调整滤波器的参数，可以获得不同的频率选择特性。

2.信号增强：滤波器可以通过增强特定频率的成分，使得这些成分在输出信号中的能量增加，从而改变信号的频谱形态。

3.信号去噪：滤波器可以对信号中的噪声进行抑制，去除干扰，提高信号的质量和可靠性。

4.谐波滤除：在电力系统中，滤波器可以滤除电网中的谐波成分，从而保证电力系统的正常运行。

2. 滤波器的原理滤波器的原理是基于信号的频率域特性进行设计和实现的。

常见的滤波器分类有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

不同类型的滤波器采取不同的原理来实现特定的频率选择特性。

2.1 低通滤波器低通滤波器允许低频成分通过，而抑制高频成分。

其原理是基于电容和电感的相位差和阻抗变化，在频率较低时电容导通，频率较高时电感导通，从而达到选择性放行低频成分的目的。

常见的低通滤波器有RC滤波器和RL滤波器。

RC滤波器由电阻和电容组成，将高频成分滤除；RL滤波器由电阻和电感组成，将低频成分滤除。

2.2 高通滤波器高通滤波器允许高频成分通过，而抑制低频成分。

其原理是基于电容和电感的相位差和阻抗变化，在频率较低时电感导通，频率较高时电容导通，从而达到选择性放行高频成分的目的。

常见的高通滤波器有RC滤波器和RL滤波器。

RC滤波器由电阻和电容组成，将低频成分滤除；RL滤波器由电阻和电感组成，将高频成分滤除。

2.3 带通滤波器带通滤波器允许特定频率范围内的信号通过，而阻断其他频率范围的信号。

其原理是同时使用低通滤波器和高通滤波器，形成一个通带，选择性地放行特定频率范围的信号。

讲解滤波器原理滤波器原理+种类滤波器原理存在一定难度，不同滤波器原理往往存在一定区别，但滤波器原理并非无法掌握。

本文中，将为大家详细讲解滤波器原理，并介绍滤波器分类。

基于类别，大家可更好理解滤波器原理。

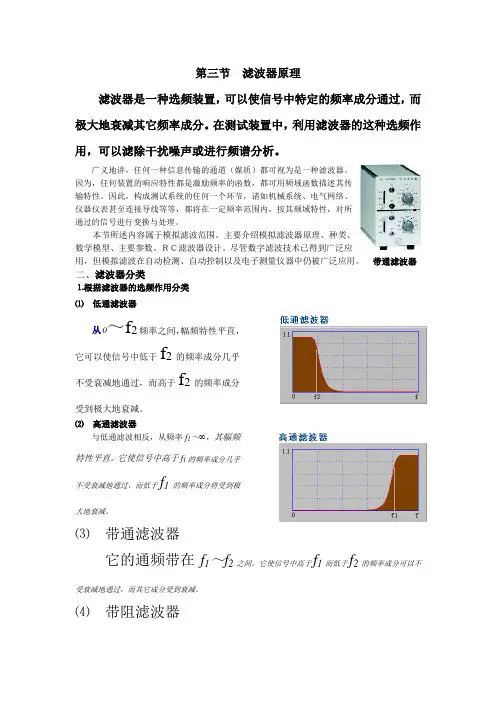

滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其他频率成分。

利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。

换句话说，凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器。

滤波的概念滤波是信号处理中的一个重要概念，滤波电路的作用是尽可能减小脉动的直流电压中的交流成分，保留其直流成分，使输出电压纹波系数降低，波形变得比较平滑。

一般来说，滤波分为经典滤波和现代滤波。

经典滤波是根据傅里叶分析和变换提出的一个工程概念，根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。

换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。

只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。

在经典滤波和现代滤波中，滤波器模型其实是一样的(硬件方面的滤波器其实进展并不大)，但现代滤波还加入了数字滤波的很多概念。

滤波电路的原理当流过电感的电流变化时，电感线圈中产生的感应电动势将阻止电流的变化。

当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中;当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。

因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。

在电感线圈不变的情况下，负载电阻愈小，输出电压的交流分量愈小。

只有在RL>>ωL时才能获得较好的滤波效果。

滤波器的原理和应用1. 简介滤波器是一种用于筛选和调节信号的电子器件。

它能够选择性地通过或拒绝特定频率范围内的信号，对于不同频率的信号产生不同的响应。

本文将介绍滤波器的原理和应用。

2. 滤波器的工作原理滤波器的工作原理是基于信号的频率特性。

它通过使用滤波器电路中的电子组件（如电阻、电容和电感）来改变信号的频率特性，从而实现对特定频率范围内的信号的选择性传递。

3. 滤波器的分类滤波器可以根据不同的标准进行分类。

以下是几种常见的滤波器分类方式：3.1 基于频率响应的分类•低通滤波器（Low-pass Filter）：能够通过低频信号，但会削弱高频信号。

•高通滤波器（High-pass Filter）：能够通过高频信号，但会削弱低频信号。

•带通滤波器（Band-pass Filter）：能够通过特定频率范围内的信号，但会削弱其他频率范围内的信号。

•带阻滤波器（Band-stop Filter）：能够削弱特定频率范围内的信号，但会通过其他频率范围内的信号。

3.2 基于滤波器电路的分类•激励滤波器（Active Filter）：依靠有源元件（如晶体管、运放）进行放大和处理信号。

•无源滤波器（Passive Filter）：仅使用被动元件（如电阻、电容、电感）处理信号。

3.3 基于滤波器响应的分类•线性相位滤波器（Linear Phase Filter）：不会改变信号的相位特性。

•非线性相位滤波器（Non-linear Phase Filter）：会改变信号的相位特性。

4. 滤波器的应用滤波器在各个领域都有广泛的应用。

以下是几个常见的应用领域：4.1 通信系统中的应用•语音通信中的去噪滤波器：通过削弱或消除噪声信号，提高语音通信的清晰度。

•无线通信中的频率选择滤波器：选择性地通过或拒绝特定频率范围内的信号，以实现频谱的分配和干扰抑制。

4.2 音频和音乐处理•音频均衡器：通过调整不同频率范围内的增益，改变声音的音质。

滤波器的基本原理和分类滤波器是一种被广泛应用于信号处理和通信系统中的电子设备。

它能够通过选择性地传输或抑制特定频率的信号，以达到滤波的效果。

在我们日常生活中，滤波器的应用非常广泛，例如在音频设备中用于消除杂音、在无线通信系统中用于信号的调制与解调等。

本文将介绍滤波器的基本原理和分类。

滤波器的基本原理在于根据信号的频率分布，通过一系列电路或算法将特定频率范围内的信号通过，而对其他频率的信号进行衰减或屏蔽。

滤波器的核心目标是在增强或抑制特定频率分量的同时，保持信号波形的完整性和准确性。

根据滤波器的实现方式，可以将其分为模拟滤波器和数字滤波器两种类型。

1. 模拟滤波器：模拟滤波器是利用模拟电路实现的滤波器。

它采用了模拟电路中的电容、电感、电阻等元件，通过改变这些元件的参数来实现对信号的滤波效果。

模拟滤波器主要包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

- 低通滤波器（Low-Pass Filter）能够通过低于某个截止频率的信号，并对高于该频率的信号进行衰减。

它常用于音频设备中，用于消除高频噪声，保留低频信号的完整性。

- 高通滤波器（High-Pass Filter）则相反，能够通过高于某个截止频率的信号，并衰减低频信号。

在音频设备中，高通滤波器常用于消除低频噪声，保留高频信号的清晰度。

- 带通滤波器（Band-Pass Filter）能够通过某个频率范围内的信号，并衰减其他频率范围的信号。

这种滤波器常用于通信系统中，用于选择特定频率范围内的信号。

- 带阻滤波器（Band-Stop Filter）则相反，能够通过除某个频率范围内的信号，并衰减其他频率范围的信号。

2. 数字滤波器：数字滤波器是通过离散化采样信号，并利用数字信号处理的方法实现滤波的设备。

数字滤波器主要包括有限冲激响应滤波器（FIR滤波器）和无限冲激响应滤波器（IIR滤波器）等。

- FIR滤波器是一种常见的数字滤波器，其特点是具有有限的冲激响应。
