MQ-8 氢气传感器产品描述MQ-8气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。
当传感器所处环境中存在氢气时，传感器的电导率随空气中氢气浓度的增加而增大。
使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。
MQ-8气体传感器对氢气的灵敏度高，对其他含氢气体的监测也很理想。
这种传感器可检测多种含氢气体，特别是城市煤气，是一款适合多种应用的低成本传感器。
传感器特点在较宽的浓度范围内对氢气有良好的灵敏度。
长寿命、低成本。
简单的驱动电路即可。
主要应用广泛适用于家庭用气体泄漏报警器，工业用氢气报警器以及便携式气体检测器。
技术指标 传感器示意图Vc V HGNDR LV RL基本电路图 MQ-8测试电路说明：上图是传感器的基本测试电路。
该传感器需要施加2个电压：加热器电压（V H ）和测试电压（V C ）。
其中 V H 用于为传感器提供特定的工作温度。
V RL 是传感器串联的负载电阻（RL ）上的电压。
V C 是为V RL 提供测试的电压，这种传感器具有轻微的极性，V C 需用直流电源。
在满足传感器电性能要求的前提下，V C 和V H 可以共用同一个电源电路。
传感器特性描述图1 传感器典型的灵敏度特性曲线 图2 传感器典型的温度、湿度特性曲线 图中纵坐标为传感器的电阻比（Rs/Ro ），横坐标为气体 图中纵坐标是传感器的电阻比（Rs/Ro ）。
Rs 表示在含 浓度。
Rs 表示传感器在不同浓度气体中的电阻值，Ro 表示 1000ppm 氢气、不同温/湿度下传感器的电阻值。
Ro 值传感器在洁净空气中的电阻值。
图中所有测试都是在标 表示在1000ppm 氢气、20℃/55%RH 环境条件下传感器准试验条件下完成的。
的电阻。
注意事项1 必须避免的情况1.1 暴露于有机硅蒸汽中如果传感器的表面吸附了有机硅蒸汽，传感器的敏感材料会被包裹住，抑制传感器的敏感性，并且不可恢复。
氢气H2检测仪报警器探测器探头氢气H2泄露检测探测器产品适用于各种环境和特殊环境中的氢气H2气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。
氢气H2气体传感器参数●工作电压DC5V±1%/DC24±1%波特率9600●测量气体氢气H2气体●检测原理电化学●采样精度±2%F.S●响应时间<30S●重复性±1%F.S●工作湿度10-95%RH，(无冷凝)●工作温度-30～50℃●长期漂移≤±1%（F.S/年）●存储温度-40～70℃●预热时间30S●工作电流≤50mA●工作气压86kpa-106kpa●安装方式7脚拔插式●质保期1年●输出接口7pIN●外壳材质铝合金●使用寿命2年●外型尺寸●(引脚除外)33.5X31 21.5X31●测量范围详见选型表●输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA ●数字信号格式数据位:8;停止位:1;校验位:无;氢气H2检测仪报警器探测器探头产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。
②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。
③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。
5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿，保证测量准确性。
氢气H2检测仪报警器探测器探头技术参数：检测气体：空气中的氢气H2气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。
氢气浓度传感器原理 fis氢气浓度传感器原理氢气浓度传感器是一种可以测量氢气浓度的传感器，其原理主要是利用了氢气与其它气体之间的反应来检测氢气的浓度。
传感器主要由以下几个部分组成：1.感应元件：感应元件是氢气浓度传感器中最为关键的部分。
它是一个金属合金制成的感应层，可以在接触氢气时发生化学反应，通过感应层反应后的电流信号来测量氢气的浓度。
此外，感应元件还可以直接检出氢气分子内部的构造和相关信息。
2.芯片：芯片是氢气浓度传感器中的传感器芯片，主要用于测算感应元件发生反应后的电流信号，并将这些信号转换为具体的氢气浓度数值。
3.电路：电路是指氢气浓度传感器中的传输电路，主要用于传输芯片测算出的氢气浓度数值。
以上三个部分的紧密组合，构成了氢气浓度传感器。
氢气浓度传感器的工作原理如下：当氢气接触感应元件时，由于氢气与感应元件之间的反应，会产生电流信号。
这个电流信号经过宽带放大后，可以在芯片中被检测到，并通过内部布局和计算，被转换成实际的氢气浓度值。
最后传输电路将这个处理好的氢气浓度值传输到数据记录系统以供分析和处理。
值得注意的是，氢气浓度传感器只能测量氢气气体的浓度，而不能测量其它气体。
因此，为了提高氢气浓度传感器的可靠性，需要对其进行定期维护和校验。
通过定期维护和校验，可以及时发现氢气浓度传感器中的任何问题，并及时处理，以确保其在工作时的准确性、稳定性和长期性。
总之，氢气浓度传感器的原理是基于感应元件和芯片之间的电信号转换，通过测量氢气与感应元件间的反应信号来检测氢气浓度。
在使用过程中需要进行定期维护和校验，以确保其在工作时的准确性、稳定性和长期性。
氢气浓度传感器原理
氢气浓度传感器的原理
氢气浓度传感器是一种能够检测氢气浓度的传感器，也被称为氢气探
测器。
它通常用于工业领域，以检测氢气泄漏或生产过程中的氢气浓
度变化。
氢气浓度传感器的原理基于化学反应。
传感器内部通常包含敏感元件
和电路板两部分组成。
敏感元件通常由氧气和银涂层的二氧化钼或三
氧化钨材料构成。
当氢气进入传感器时，它与氧气反应生成水，从而
使银涂层的颜色发生变化。
传感器内的电路板会对银涂层的颜色变化
进行监测并将其转化为电信号输出。
根据传感器的不同类型，检测结果会以数字信号或模拟信号形式输出。
数字信号输出通常是通过RS485或MODBUS等协议。
而模拟信号输出可以是电压、电流或频率形式，需要进一步处理才能得到实际的氢
气浓度值。
氢气浓度传感器的工作原理比较简单，但是它的响应时间和精度会受
到多种因素的影响。
例如，传感器的响应速度取决于敏感元件的厚度
和活性氧的反应速率。
传感器的精度则需要考虑银涂层的均一性和传
感器周围环境的影响因素（如温度和湿度）。
总的来说，氢气浓度传感器是一种可靠且重要的检测氢气浓度的传感器。
在使用时，需要选择适当的传感器类型并注意其应用环境，以确保传感器的准确性和稳定性。

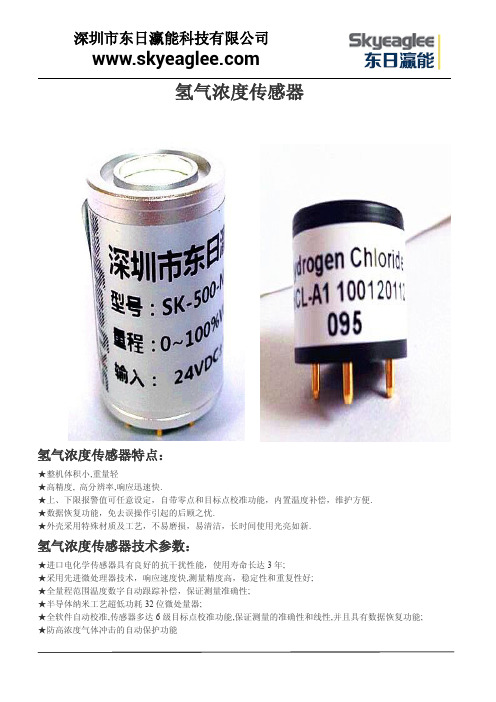

氢气浓度传感器氢气浓度传感器特点：★整机体积小,重量轻★高精度,高分辨率,响应迅速快.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★数据恢复功能，免去误操作引起的后顾之忧.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.氢气浓度传感器技术参数：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★防高浓度气体冲击的自动保护功能氢气浓度传感器结构图：氢气浓度传感器接线示意图:氢气气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体氢气气体检测原理电化学采样精度±2%F.S响应时间<30S重复性±1%F.S工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S工作电流≤50mA工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X31 21.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA 数字信号格式数据位:8;停止位:1;校验位:无;传感器PIN脚定义图:传感器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、设备检测等。
H2氢气浓度传感器H2氢气浓度传感器特点：★整机体积小,重量轻★高精度,高分辨率,响应迅速快.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★数据恢复功能，免去误操作引起的后顾之忧.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.H2氢气浓度传感器技术参数：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★防高浓度气体冲击的自动保护功能H2氢气浓度传感器结构图：H2氢气浓度传感器接线示意图:H2氢气气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体H2氢气气体检测原理电化学采样精度±2%F.S响应时间<30S重复性±1%F.S工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S工作电流≤50mA工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X31 21.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA 数字信号格式数据位:8;停止位:1;校验位:无;传感器PIN脚定义图:传感器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、设备检测等。
氢气传感器氢是一种清洁可再生能源载体，能够为汽车提供动力，而唯一排放物是水，氢燃料电池被确认为新能源车的优选方案。
但是，氢气和空气混合时却极易燃，因而需要特别有效的传感器进行监控。
探查氢气非常具有挑战性。
此类气体不可见、无味，但是易挥发，极易燃，空气中只需含有4%的氢气就能产生氢氧气体，有时也称为氢氧混合气（knallgas），最小的火花都能将此类气体点燃。
为了保证未来氢燃料汽车以及相关基础设施的安全，必须探测空气中微小含量的氢气，而且氢气传感器的响应速度必须足够快速，以便在起火发生之前探测到泄露的氢气。
鉴于氢气在食品卫生、能源动力、军事国防等领域的广泛使用以及不安全性，在使用氢气时必须对其浓度进行检测。
国内外已经进行了大量关于氢气传感器的研究，目前氢气传感器主要有电化学型、电学型、光学型三大类。
一、电化学型氢气传感器电化学型氢气传感器是将化学信号转变为电信号从而实现氢气浓度检测的氢气传感器。
电化学型传感器由两个电极组成，采用一个电极作为传感元件，另一个电极作为参考电极，当氢气与传感电极发生电化学反应时，电极上的电荷传输或电气性质会发生改变，传感器通过检测相应物理量的变化实现氢气浓度检测的目的。
电化学型氢气传感器又可分为两类:电流型与电势型。
1）电流型氢气传感器电流型传感器的正常工作温度范围为-20℃至80℃。
通过比较不同的催化电极的制备方法(溅射镀膜法、化学镀膜法、铂黑模压法等)和相应传感器的性能，得出溅射镀膜法制备的铂催化电极的活性最高，性能稳定，可以在0至104ppm 的范围内实现氢气浓度的快速检测，传感器响应时间为30s，灵敏度为4μA /100ppm。
温度、压强和湿度变化都对测量结果影响较大。
2）电势型氢气传感器电势型传感器是通过测量传感电极和参考电极之间的电势差来测量氢气浓度的，其应用范围比较广泛，可以检测常温或高温下气体、水溶液、溶态金属中的氢气含量。
从传感器本身来看，电势型氢气传感器与自身的体积和结构几乎不相关，因此适合微型化生产是其一大优势;从测量信号来看，电流型氢气传感器的响应与氢气浓度成线性关系，电势型氢气传感器与氢气浓度成对数关系，因此，电流型氢气传感器在氢气浓度较低时具有更高的灵敏度。
氢气传感器使用方法
氢气传感器是一种可以测量空气中氢气浓度的仪器。
在使用氢气传感器时，需要注意以下事项：
1. 氢气传感器的工作原理是利用化学反应产生电流，因此在测量前需要预热一段时间。
2. 在测量前，需要将氢气传感器连接到读数器或数据记录仪。
3. 确保氢气传感器的工作温度范围和测量范围符合实际应用要求。
如果需要测量高浓度氢气，需要选择相应的传感器。
4. 在测量时，需要将氢气传感器置于待测氢气的近处，以保证测量准确。
5. 在使用氢气传感器时，需要避免接触到有害化学物质，以免对传感器造成损坏或误差。
6. 氢气传感器的使用寿命有限，需要定期进行校准和更换。
校准时需要使用校准气体，按照说明书操作。
7. 氢气传感器存放时需要干燥、防水、避免受到机械振动等影响，保证传感器的正常使用寿命。
以上是氢气传感器的使用方法及注意事项，希望能对读者有所帮助。
- 1 -。
氢气浓度传感器是什么？氢气浓度传感器在常温下对氢气非常敏感且具有很好的选择性，可以作为检测环境中氢气浓度的传感器，出于生产生活中对安全的要求，快速、灵敏的氢气传感器是十分必要的，能够及时避免爆炸的可能性。
下面随小编去了解下氢气浓度传感器。
一、氢气浓度传感器分类1、半导体型传感器以电阻型半导体传感器为例:主要以sno2,zno,wo3等金属氧化物为气敏材料,例如:国产qm系列氢气传感器就是以sno2作为氢气敏感材料,故也称金属氧化物半导体氢气传感器。
其工作原理是:当吸附氢气后,氢气作为施主释放出电子,与化学吸附层中的氧离子结合,于是载流子浓度发生变化,该变化值与氢气体积分数存在一定的函数关系。
2、热电型传感器首先,在基片上沉积一层热电材料,然后,在热电材料表面的某一部分沉积一层催化金属,如,pt,pd等,最后,分别在催化金属层、热电薄膜层(表面上无催化金属)引出电极,即获得最为简单的热电型氢气敏感元件。
当此敏感元件暴露在含氢气的环境中在催化金属的,作用下,氢气与氧气反应生成水蒸汽并放出热量,于是,沉积有催化金属的一端温度高,为热端,无催化金属的一端温度低,为冷端,由于热电材料的热电发电效应(seebeck效应),将这种热端与冷端之间的温差转换为温差电势,以电信号的形势输出,从而实现对氢气的检测。
3、光纤传感器由于多种固态氢气传感器使用的都是电信号,一个共同的弊端就是可能产生电火花,对于氢气体积分数较高的环境来说存在极大的安全隐患。
而光纤传感器使用的是光信号,所以,适用于易爆炸的危险环境。
二、氢气浓度传感器应用钢厂电池系统变压器维护氢气报警器氢气的探测领域三、氢气浓度传感器地位氢气由于其燃烧效率高、产物无污染等优点,与太阳能、核能一起被称为三大新能源。
作为一种新能源,氢气在航空、动力等领域得到广泛的应用;同时,氢气作为一种还原性气体和载气,在化工、电子、医疗、金属冶炼,特别在军事国防领域有着极为重要的应用价值。
氢气检测仪使用方法及注意事项氢气检测仪是一种检测氢气浓度的仪器。
在工业生产、化学试验、燃气检测等方面有着广泛应用，因此把握氢气检测仪的使用方法及注意事项对于确保工作和试验的安全至关紧要。
一、氢气检测仪的分类氢气检测仪依照检测原理可以分为两大类：传感器型和色谱型。
1.传感器型氢气检测仪传感器型氢气检测仪是通过氢气检测传感器对氢气进行检测。
依据传感器的原理不同，传感器型氢气检测仪也可分为电化学、红外线和半导体三类。
•电化学型氢气传感器具有灵敏度高和检测范围广的优点，但是需要定期更换电极；•红外线型氢气传感器则是通过红外线吸取原理对氢气进行检测，具有速度快、精准性高的特点；•半导体型氢气传感器灵敏度较低。
2.色谱型氢气检测仪色谱型氢气检测仪是通过氢气色谱分析对氢气进行检测。
具有检测质量精度高、灵敏度高等优点，可检测氢气混合物的构成与含量。
二、氢气检测仪的使用方法1.准备工作在使用氢气检测仪之前，需要做好以下准备工作：•检查氢气检测仪电池电量是否充分，如不足适时充电；•检查仪器各部件是否正常；•检查传感器是否干净。
2.启动检测仪按下氢气检测仪的开机按钮，等待启动过程完成。
部分检测仪需要进行预热，预热时间依据仪器型号不同而有所不同。
3.进行氢气检测将氢气检测仪传感器放置在待测气体相近，等待检测结果。
三、使用氢气检测仪需要注意的事项1.保持仪器干净使用氢气检测仪时，应保证仪器的各部件清洁无尘。
特别是传感器要定期进行清洗，以免感应显现偏差。
2.避开使用受损的检测仪适时更换电极、更换老化的元件，显现故障的传感器要适时维护和修理或更换，避开使用受损的检测仪。
3.使用正确的探头将氢气检测仪探头安装到仪器上时，必需保证正确安装。
使用合适的氢气检测仪探头就能够保证检测仪探头能够正确感应氢气，保证检测的精准性。
4.避开仪器受外界干扰使用氢气检测仪要避开受到外界干扰，避开受光线、温度等因素的影响。
综上所述，氢气检测仪的使用方法及使用注意事项是保证工作和试验安全的紧要环节。
氢气传感器氢气传感器特点：★整机体积小,重量轻★专业精选进口传感器，可以搭载电化学，催化燃烧，红外原理，热导原理的传感器。
★高精度,高分辨率,响应迅速快.★本安电路设计，可带电热拔插操作。
★数据恢复功能，免去误操作引起的后顾之忧.★自动温湿度补偿功能，出厂精准标定，无须再使用标定。
.★模拟电压或电流和串口同事输出，方便客户调试和使用。
★最精密的电路设计和制造工艺，生产复杂，使用简单。
★可与电脑连接通讯，自行标定校准。
★自带零点微调功能，方便选定参照数据。
★低功耗产品，可异动电源供电可大量用于分析仪仪器，大气，环境无人机监测。
氢气传感器结构尺寸图：氢气传感器直视图和PIN 脚定义图:氢气传感器工作电压DC5V±1%/DC24±1%波特率9600测量气体氢气H2气体检测原理电化学采样精度±2%F.S 响应时间<30S重复性±1%F.S 工作湿度0-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa安装方式8脚拔插式质保期1年输出接口8pIN 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X3121.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)定制RS485/4-20mA引脚名称说明1+5V 电源接入PIN 脚2EN Rs485(3.3V),可接MCU Tx 3Rx/A 串口RX(3.3V),可接MCU Rx 5Scl I2C,Scl(3.3v)引脚6SDA I2C(3.3V)引脚7GND 电源GND 引脚8VOUT电压输出，0-5V/0.4-2.0V氢气传感器串口和电压采集接线定义图:氢气传感器I2C接线定义图:氢气传感器RS485接线定义图:氢气传感器交叉干扰系数高精度的传感器检测原理决定了它有良好的一致性，重复性，温湿度补偿等特性，但也不能忽略被检测气体之间的交叉干扰，为了达到很好的检测精准度，须考虑以下气体对该检测气体的干扰系数。
氢气传感器工作原理一、引言氢气传感器是一种用于检测和测量氢气浓度的装置，其工作原理基于特定的物理和化学原理。
本文将深入探讨氢气传感器的工作原理，包括不同类型的氢气传感器及其特点，以及其在各个应用领域的具体应用。
二、氢气传感器的分类及特点不同类型的氢气传感器具有不同的工作原理和特点。
下面是常见的氢气传感器分类及其特点：2.1 热导型氢气传感器•工作原理：通过测量氢气和其他气体的热传导性差异来检测氢气浓度。
•特点：–灵敏度高，测量范围广；–响应时间快，可以实时监测氢气浓度的变化；–抗干扰能力强，能够排除其他气体的干扰。
2.2 电化学型氢气传感器•工作原理：基于氢气和电极之间的电化学反应来检测氢气浓度。
•特点：–灵敏度高，可以检测极低浓度的氢气；–响应时间短，可以快速反应氢气浓度的变化；–易于使用和维护。
2.3 光学型氢气传感器•工作原理：利用氢气与特定光敏材料相互作用引起的光学变化来检测氢气浓度。
•特点：–高灵敏度，能够检测低浓度的氢气；–多参数测量，可以同时测量氢气浓度、温度等参数；–可靠性高，不受环境条件的影响。
三、氢气传感器的工作流程不同类型的氢气传感器在工作流程上可能有所差异，但一般包括以下几个步骤：3.1 信号接收与处理氢气传感器首先接收来自环境中的氢气信号，并将其转换为电信号。
在此过程中，传感器的灵敏元件会发生相应的物理、化学变化，产生与氢气浓度相关联的电信号。
3.2 信号放大与滤波传感器将接收到的电信号进行放大和滤波处理，以增强信号的强度和稳定性。
这一步骤可以提高传感器的灵敏度和准确性。
3.3 信号转换与校准放大和滤波后的信号被转换成数字信号，并在此过程中进行校准。
数字化的信号能够更方便地进行存储、处理和传输，同时校准可以消除传感器的误差，并提高测量的准确性。
3.4 信号分析与输出最后，经过转换和校准的信号被进行分析，以确定氢气的浓度，并生成相应的输出信号。
该输出信号可以通过显示屏、报警器或与其他设备进行数据交互，以实现对氢气浓度及时监测和控制。
氢气浓度传感器原理
氢气浓度传感器是一种测量环境中氢气浓度的传感器。
其工作原理是基于氢气对一定材料的电学或热学特性的影响。
一般来说，氢气浓度传感器包括传感元件和电路板两部分。
传感元件通常采用化学敏感材料，如金属氧化物、半导体等，这些材料可以吸附氢气并改变电学或热学性质。
当氢气浓度变化时，传感元件上的电学或热学特性也会相应地改变，这个变化会通过电路板传递出去，最终转换成数字信号。
氢气浓度传感器的精度、响应速度、灵敏度等性能取决于所采用的传感元件和电路设计。
传感元件的选择需要兼顾灵敏度和选择性，以避免误判和干扰。
电路设计包括了信号放大、滤波等内容，可以优化传感器的性能。
氢气浓度传感器应用广泛，包括氢能源领域、石油化工、航空航天、消防安全等。
随着氢能应用的不断推广，氢气浓度传感器也将成为关键的监测设备。
- 1 -。
氢传感器原理氢气传感器是一种能够检测氢气浓度的设备，可以应用于氢能源、化工、石油、燃气等行业中。
接下来，我们将详细介绍氢气传感器的工作原理。
一、氢气传感器的分类氢气传感器包括浓度传感器和探测器两种。
浓度传感器主要用于测量氢气浓度，并输出电信号，以便控制设备运行。
探测器主要用于检测氢气泄漏，会发送警报，从而确保生产环境的安全。
（一）热导氢气传感器热导氢气传感器以温度的变化为检测原理，当被测气体流经传感器时，传感器加热丝所产生的温度发生变化，变化的温度与被测气体的热导率成反比。
因此可以通过测量加热丝温度的变化来确定氢气浓度。
这种传感器的优点是简单易用，但灵敏度和测量范围有限。
电化学氢气传感器是通过电化学反应实现氢气浓度检测的一种传感器。
传感器由感测元件、工作电极、参比电极、电化学电路、温度补偿电路组成。
感测元件通常由钯或铂等催化剂制成，它们可以吸附氢气并引起电化学反应，产生电流或电势的变化，再通过电路将信号放大或处理，最终输出氢气浓度的读数。
半导体氢气传感器是基于半导体材料对氢气响应变化的测量原理。
当氢气和半导体表面接触时，氢气分子可以与表面上的氧分子结合形成氢氧化物，氢氧化物的存在会使导电性变化，最终达到检测氢气的效果。
红外线氢气传感器是利用氢气吸收红外线的特性来实现氢气浓度检测的一种传感器。
传感器由红外线光源、样品池、红外线探测器、电路等部分组成。
当被测氢气进入样品池时，会吸收红外线，红外线探测器接收透过样品池的红外线光线的变化，进而测量氢气浓度。
氢气传感器的应用范围很广，包括工业制氢、天然气、石油化工、电力、承压设备等领域。
在制氢行业中，氢气传感器的作用是检测氢气的浓度、温度、压力、流量等参数，确保制氢过程顺利进行。
在天然气和石油化工行业中，氢气传感器常被用于检测含氢气的混合气体，确保生产安全。
在电力行业中，氢气传感器能够检测发电机内部的气氛，减少事故发生的风险。
在承压设备行业中，氢气传感器的作用是测量设备中的氢气浓度，同时监测设备的运行状态和故障诊断。
氢气传感器参数氢气传感器参数特点：★整机体积小,重量轻★高精度,高分辨率,响应迅速快.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★数据恢复功能，免去误操作引起的后顾之忧.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.氢气传感器参数技术参数：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★防高浓度气体冲击的自动保护功能氢气传感器参数结构图：氢气传感器参数接线示意图:氢气气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体氢气气体检测原理电化学采样精度±2%F.S响应时间<30S重复性±1%F.S工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S工作电流≤50mA工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X31 21.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA 数字信号格式数据位:8;停止位:1;校验位:无;传感器PIN脚定义图:传感器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、设备检测等。
氢气气体浓度传感器
氢气气体浓度传感器特点：
★整机体积小,重量轻
★高精度,高分辨率,响应迅速快.
★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.
★数据恢复功能，免去误操作引起的后顾之忧.
★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.
氢气气体浓度传感器技术参数：
★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;
★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;
★全量程范围温度数字自动跟踪补偿，保证测量准确性;
★半导体纳米工艺超低功耗32位微处量器;
★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★防高浓度气体冲击的自动保护功能
氢气气体浓度传感器结构图：
氢气气体浓度传感器接线示意图
:氢气气体传感器参数
工作电压DC5V±1%/DC24±1%波特率9600
测量气体氢气气体检测原理电化学
采样精度±2%F.S响应时间<30S
重复性±1%F.S工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S
工作电流≤50mA工作气压86kpa-106kpa
安装方式7脚拔插式质保期1年
输出接口7pIN外壳材质铝合金
使用寿命2年外型尺寸
(引脚除外)33.5X31 21.5X31
测量范围详见选型表
输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA 数字信号格式数据位:8;停止位:1;校验位:无;
传感器PIN脚定义图:
传感器应用场所：
医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、设备检测等。
