气体传感器 讲解
- 格式：ppt
- 大小：421.00 KB
- 文档页数：40
下载文档原格式
合集下载
《气体传感器简介》课件
3
应用扩展
气体传感器的应用领域将继续扩展，包括环境监测、工业控制等。
气体传感器的原理
1 热导法传感器
通过测量气体导热性的变化来检测气体的存在和浓度。
2 电化学传感器
使用电化学反应来测量气体浓度，常用于汽车尾气传感器等应用。
3 红外线吸收传感器
利用气体对特定波长的红外线的吸收程度来检测气体的存在和浓度。
气体传感器的应用
汽车尾气传感器
用于监测和控制汽车尾气中的有害气体排放，以保护环境和人类健康。
《气体传感器简介》PPT 课件
欢迎来到《气体传感器简介》的课件！在这个课程中，我们将介绍气体传感 器的定义、原理、应用、性能参数、优劣势以及发展前景。
什么是气体传感器
定义
气体传感器是一种能够检测和测量环境中气体浓度的设备，用于监测和控制气体的存在和浓 度。
种类
气体传感器有许多不同的种类，包括热导法传感器、电化学传感器和红外线吸收传感器。
3 响应时间
指传感器从检测到气体存 在到产生反应的时间，响 应时间越短越好。
气体传感器的优劣势
优势
高灵敏度、实时监测、易于集成、可靠性高。
劣势
受环境影响、有一定的误差、成本较高。
气体传感器的术，实现气体传感器的智能监测和远程控制。
2
新型气体传感器的研究
不断研发新的气体传感器，提高传感器的性能和应用范围。
家庭燃气泄露传感器
用于检测家庭燃气泄露，及时发现并避免发生火灾和爆炸事故。
空气质量监测传感器
用于测量和监测空气中的有害气体浓度，帮助改善城市空气质量。
气体传感器的性能参数
1 灵敏度
2 工作温度范围
指传感器对气体浓度变化 的敏感程度，越高表示越 容易检测到低浓度的气体。

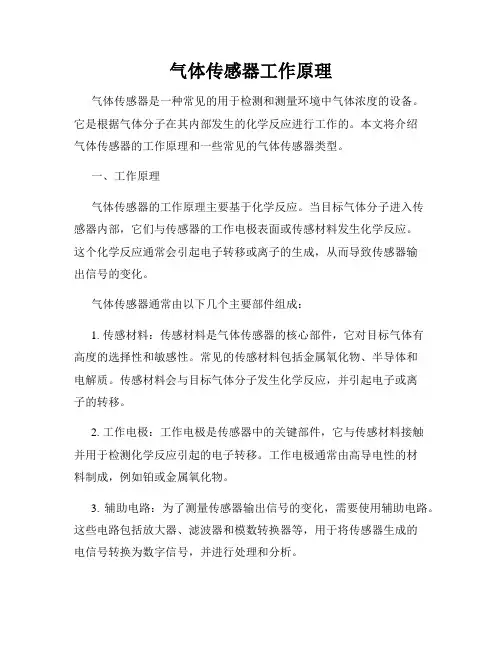

气体传感器工作原理
气体传感器工作原理气体传感器是一种常见的用于检测和测量环境中气体浓度的设备。
它是根据气体分子在其内部发生的化学反应进行工作的。
本文将介绍气体传感器的工作原理和一些常见的气体传感器类型。
一、工作原理气体传感器的工作原理主要基于化学反应。
当目标气体分子进入传感器内部，它们与传感器的工作电极表面或传感材料发生化学反应。
这个化学反应通常会引起电子转移或离子的生成，从而导致传感器输出信号的变化。
气体传感器通常由以下几个主要部件组成：1. 传感材料：传感材料是气体传感器的核心部件，它对目标气体有高度的选择性和敏感性。
常见的传感材料包括金属氧化物、半导体和电解质。
传感材料会与目标气体分子发生化学反应，并引起电子或离子的转移。
2. 工作电极：工作电极是传感器中的关键部件，它与传感材料接触并用于检测化学反应引起的电子转移。
工作电极通常由高导电性的材料制成，例如铂或金属氧化物。
3. 辅助电路：为了测量传感器输出信号的变化，需要使用辅助电路。
这些电路包括放大器、滤波器和模数转换器等，用于将传感器生成的电信号转换为数字信号，并进行处理和分析。
二、常见的气体传感器类型1. 氧气传感器：氧气传感器广泛应用于医疗、工业和环境监测等领域。
它们通常采用金属氧化物作为传感材料，当氧气分子进入传感器时，它们与传感材料表面发生化学反应，从而改变传感器输出的电信号。
2. 一氧化碳传感器：一氧化碳传感器主要用于检测室内和汽车尾气等环境中的一氧化碳浓度。
这些传感器通常采用金属氧化物或半导体作为传感材料，当一氧化碳分子进入传感器时，它们与传感材料发生化学反应，改变传感器电信号的特性。
3. 氨气传感器：氨气传感器广泛应用于农业和工业领域，用于测量氨气浓度。
它们通常采用电解质作为传感材料，当氨气分子进入传感器时，它们与电解质发生反应，改变传感器输出的电信号。
4. 硫化氢传感器：硫化氢传感器常用于工业环境中的气体检测，例如石油和天然气行业。
这些传感器通常采用金属氧化物作为传感材料，当硫化氢分子进入传感器时，它们与传感材料发生化学反应，导致传感器输出信号的变化。

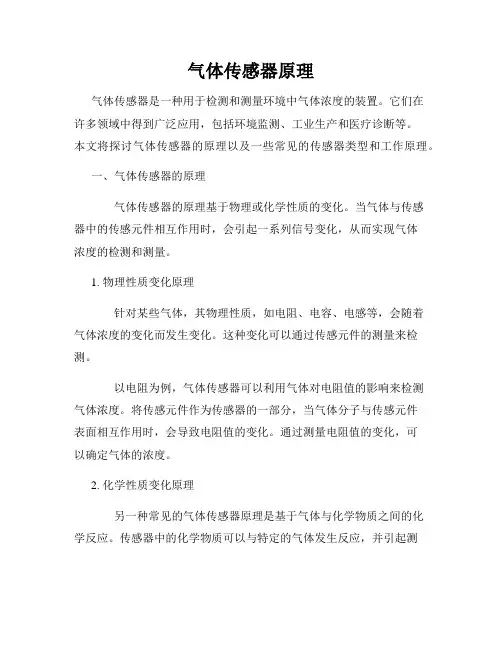

气体传感器原理
气体传感器原理气体传感器是一种用于检测和测量环境中气体浓度的装置。
它们在许多领域中得到广泛应用，包括环境监测、工业生产和医疗诊断等。
本文将探讨气体传感器的原理以及一些常见的传感器类型和工作原理。
一、气体传感器的原理气体传感器的原理基于物理或化学性质的变化。
当气体与传感器中的传感元件相互作用时，会引起一系列信号变化，从而实现气体浓度的检测和测量。
1. 物理性质变化原理针对某些气体，其物理性质，如电阻、电容、电感等，会随着气体浓度的变化而发生变化。
这种变化可以通过传感元件的测量来检测。
以电阻为例，气体传感器可以利用气体对电阻值的影响来检测气体浓度。
将传感元件作为传感器的一部分，当气体分子与传感元件表面相互作用时，会导致电阻值的变化。
通过测量电阻值的变化，可以确定气体的浓度。
2. 化学性质变化原理另一种常见的气体传感器原理是基于气体与化学物质之间的化学反应。
传感器中的化学物质可以与特定的气体发生反应，并引起测量元件的物理性质变化。
这种变化可以被测量和分析，从而确定气体的浓度。
例如，电化学气体传感器使用特定的电极和电解质来检测气体浓度。
当目标气体与传感器中的电极反应时，会引起电流的变化。
通过测量电流的改变，可以得知气体浓度的变化。
二、常见的气体传感器类型及工作原理1. 电化学传感器电化学传感器利用气体与电化学物质之间的反应来检测气体浓度。
这类传感器通常具有三个主要组件：工作电极、参比电极和电解质。
工作电极的表面覆盖着一个气体透过层，同时还有一种特定的电化学催化剂。
当目标气体通过透过层时，它将与催化剂发生反应，导致电流的变化。
电流的改变与气体浓度成正比，因此可以通过测量电流来确定气体的浓度。
2. 热敏传感器热敏传感器基于气体与传感器中的热丝之间的传热过程。
传感器中的热丝会被加热到一定温度，当气体与热丝接触时，会发生传热，导致热丝温度的变化。
通过测量热丝温度的变化，可以确定气体的浓度。
3. 光学传感器光学传感器使用光学原理来测量气体浓度。

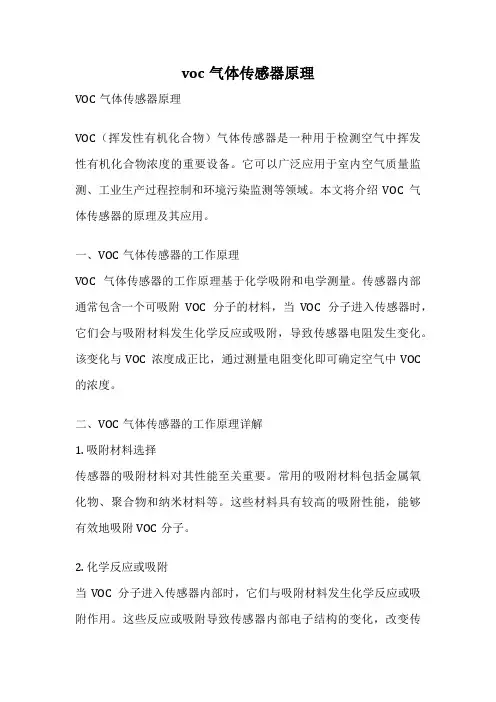

voc气体传感器原理
voc气体传感器原理VOC气体传感器原理VOC（挥发性有机化合物）气体传感器是一种用于检测空气中挥发性有机化合物浓度的重要设备。
它可以广泛应用于室内空气质量监测、工业生产过程控制和环境污染监测等领域。
本文将介绍VOC气体传感器的原理及其应用。
一、VOC气体传感器的工作原理VOC气体传感器的工作原理基于化学吸附和电学测量。
传感器内部通常包含一个可吸附VOC分子的材料，当VOC分子进入传感器时，它们会与吸附材料发生化学反应或吸附，导致传感器电阻发生变化。
该变化与VOC浓度成正比，通过测量电阻变化即可确定空气中VOC 的浓度。
二、VOC气体传感器的工作原理详解1. 吸附材料选择传感器的吸附材料对其性能至关重要。
常用的吸附材料包括金属氧化物、聚合物和纳米材料等。
这些材料具有较高的吸附性能，能够有效地吸附VOC分子。
2. 化学反应或吸附当VOC分子进入传感器内部时，它们与吸附材料发生化学反应或吸附作用。
这些反应或吸附导致传感器内部电子结构的变化，改变传感器的电阻。
3. 电学测量传感器内部包含电极，通过测量电阻的变化来确定VOC浓度。
通常采用电桥或电阻器网络等电路来测量电阻的变化。
当VOC浓度发生变化时，电阻值也会相应变化，通过测量电阻值的变化，可以得到VOC浓度的信息。
三、VOC气体传感器的应用VOC气体传感器在各个领域都有广泛的应用，以下列举几个典型的应用场景。
1. 室内空气质量监测VOC气体传感器可以用于监测室内空气中的VOC浓度，帮助人们了解室内空气质量和健康状况。
它可以提醒人们是否需要开窗通风或采取其他措施改善室内空气质量。
2. 工业生产过程控制在一些工业生产过程中，VOC气体的排放会对环境造成污染和健康风险。
VOC气体传感器可以用于监测工业生产过程中的VOC排放情况，帮助企业控制和减少VOC的排放，保护环境和员工的健康。
3. 环境污染监测VOC气体传感器可以用于环境污染监测，例如城市空气质量监测、工业园区污染监测等。

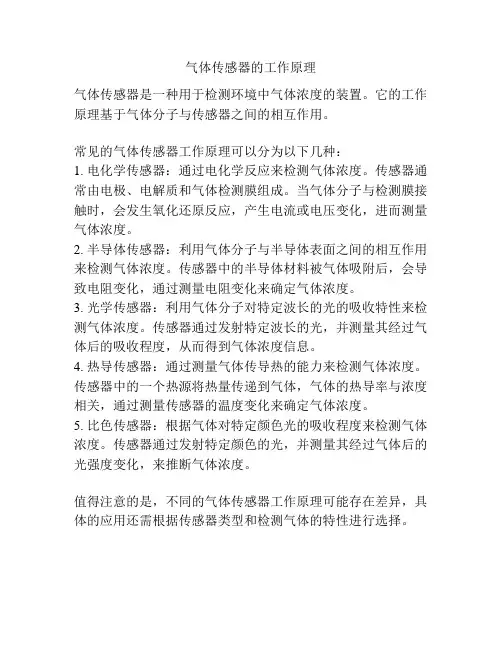

气体传感器的工作原理
气体传感器的工作原理
气体传感器是一种用于检测环境中气体浓度的装置。
它的工作原理基于气体分子与传感器之间的相互作用。
常见的气体传感器工作原理可以分为以下几种：
1. 电化学传感器：通过电化学反应来检测气体浓度。
传感器通常由电极、电解质和气体检测膜组成。
当气体分子与检测膜接触时，会发生氧化还原反应，产生电流或电压变化，进而测量气体浓度。
2. 半导体传感器：利用气体分子与半导体表面之间的相互作用来检测气体浓度。
传感器中的半导体材料被气体吸附后，会导致电阻变化，通过测量电阻变化来确定气体浓度。
3. 光学传感器：利用气体分子对特定波长的光的吸收特性来检测气体浓度。
传感器通过发射特定波长的光，并测量其经过气体后的吸收程度，从而得到气体浓度信息。
4. 热导传感器：通过测量气体传导热的能力来检测气体浓度。
传感器中的一个热源将热量传递到气体，气体的热导率与浓度相关，通过测量传感器的温度变化来确定气体浓度。
5. 比色传感器：根据气体对特定颜色光的吸收程度来检测气体浓度。
传感器通过发射特定颜色的光，并测量其经过气体后的光强度变化，来推断气体浓度。
值得注意的是，不同的气体传感器工作原理可能存在差异，具体的应用还需根据传感器类型和检测气体的特性进行选择。
几种气体传感器的介绍
常见类型与用途
声表面波气体传感器有多种类型，如金属氧化物半导体型 、高分子材料型等。其中，金属氧化物半导体型传感器应 用最为广泛，主要用于检测可燃性气体、有毒有害气体等 。
声表面波气体传感器具有灵敏度高、响应速度快、稳定性 好等优点，因此在工业自动化、环境监测、安全防护等领 域得到广泛应用。
优点与局限性
热线型传感器利用加热的金属丝检测气体热导率的变化；薄膜型传感器则使用薄膜 材料作为热敏元件；干涉型传感器利用光干涉原理测量温度变化。
热导率气体传感器广泛应用于工业过程控制、环境监测、安全检测等领域，用于检 测各种有毒有害气体、可燃气体以及氧气等。
优点与局限性
热导率气体传感器具有结构简单、稳定性好、寿命长等优点，同时对某些特定气体的检测具有较高的 灵敏度和选择性。
局限性
光学气体传感器容易受到光学元件污染、光源老化等因素的影响，需要定期维护 和校准。此外，光学气体传感器的成本较高，限制了其在某些领域的应用。
04
金属氧化物半导体气体传感器
工作原理
金属氧化物半导体气体传感器利用金 属氧化物作为敏感材料，通过气体与 敏感材料发生反应，导致材料电阻发 生变化，从而检测气体浓度。
化来检测气体的浓度。
传感器通常包含光源、光检测器 和光学元件，通过测量气体对光 的吸收或散射程度，可以确定气
体的浓度。
不同的气体对光的吸收或散射程 度不同，因此传感器具有选择性 ，能够针对特定气体进行检测。
常见类型与用途
红外线气体传感器
利用红外线对不同气体的吸收特性，常用于检测 二氧化碳、甲烷等气体。
当待测气体吸附在敏感材料表面时， 敏感材料的电子结构和电阻率发生变 化，导致电阻值变化，通过测量电阻 值的变化即可推算出气体的浓度。

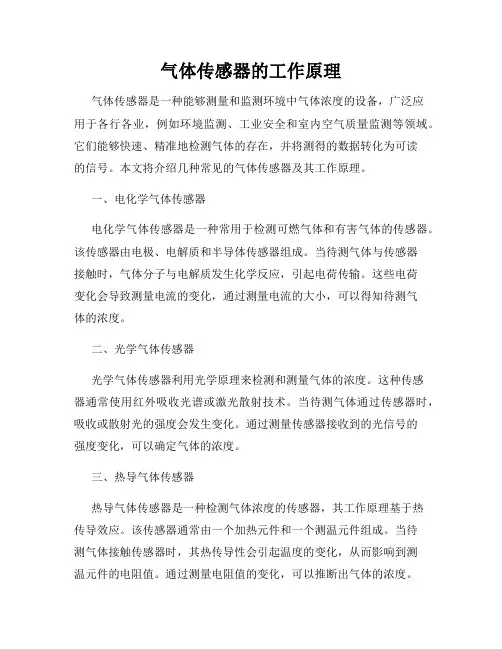

气体传感器的工作原理
气体传感器的工作原理气体传感器是一种能够测量和监测环境中气体浓度的设备，广泛应用于各行各业，例如环境监测、工业安全和室内空气质量监测等领域。
它们能够快速、精准地检测气体的存在，并将测得的数据转化为可读的信号。
本文将介绍几种常见的气体传感器及其工作原理。
一、电化学气体传感器电化学气体传感器是一种常用于检测可燃气体和有害气体的传感器。
该传感器由电极、电解质和半导体传感器组成。
当待测气体与传感器接触时，气体分子与电解质发生化学反应，引起电荷传输。
这些电荷变化会导致测量电流的变化，通过测量电流的大小，可以得知待测气体的浓度。
二、光学气体传感器光学气体传感器利用光学原理来检测和测量气体的浓度。
这种传感器通常使用红外吸收光谱或激光散射技术。
当待测气体通过传感器时，吸收或散射光的强度会发生变化。
通过测量传感器接收到的光信号的强度变化，可以确定气体的浓度。
三、热导气体传感器热导气体传感器是一种检测气体浓度的传感器，其工作原理基于热传导效应。
该传感器通常由一个加热元件和一个测温元件组成。
当待测气体接触传感器时，其热传导性会引起温度的变化，从而影响到测温元件的电阻值。
通过测量电阻值的变化，可以推断出气体的浓度。
四、半导体气体传感器半导体气体传感器是一种基于气体与半导体材料之间相互作用的传感器。
当待测气体与半导体材料接触时，气体分子会与半导体表面发生反应，导致半导体的电导率发生变化。
通过测量电导率的变化，可以确定气体的存在和浓度。
总结：以上所述是几种常见的气体传感器的工作原理。
电化学气体传感器通过测量电荷传输来检测气体浓度，光学气体传感器通过测量光信号的变化来检测气体浓度，热导气体传感器通过测量温度变化来检测气体浓度，半导体气体传感器则通过测量电导率的变化来检测气体浓度。
这些传感器各自有其特点和适用范围，在实际应用中可以根据需要选择合适的传感器来进行气体浓度的监测和控制。

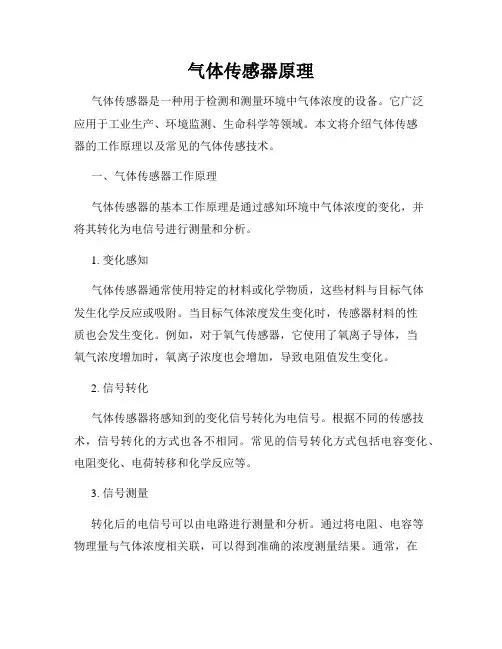

气体传感器原理
气体传感器原理气体传感器是一种用于检测和测量环境中气体浓度的设备。
它广泛应用于工业生产、环境监测、生命科学等领域。
本文将介绍气体传感器的工作原理以及常见的气体传感技术。
一、气体传感器工作原理气体传感器的基本工作原理是通过感知环境中气体浓度的变化，并将其转化为电信号进行测量和分析。
1. 变化感知气体传感器通常使用特定的材料或化学物质，这些材料与目标气体发生化学反应或吸附。
当目标气体浓度发生变化时，传感器材料的性质也会发生变化。
例如，对于氧气传感器，它使用了氧离子导体，当氧气浓度增加时，氧离子浓度也会增加，导致电阻值发生变化。
2. 信号转化气体传感器将感知到的变化信号转化为电信号。
根据不同的传感技术，信号转化的方式也各不相同。
常见的信号转化方式包括电容变化、电阻变化、电荷转移和化学反应等。
3. 信号测量转化后的电信号可以由电路进行测量和分析。
通过将电阻、电容等物理量与气体浓度相关联，可以得到准确的浓度测量结果。
通常，在气体传感器中还会加入温度和湿度的补偿电路，以确保测量结果的准确性。
二、常见的气体传感技术1. 热导型传感器热导型传感器利用气体导热性的差异来测量气体浓度。
它包含一个加热元件和几个温度传感器。
当气体进入传感器时，不同气体的导热性会导致温度传感器的输出信号发生变化，通过测量温度差异可以确定气体浓度。
2. 电化学传感器电化学传感器基于气体与电极表面发生化学反应的原理。
它通常包含一个工作电极、一个参比电极和一个计数电极。
当特定气体与工作电极发生反应时，会产生电流或电压变化，通过测量这些变化可以确定气体浓度。
3. 光学传感器光学传感器利用特定波长的光与气体发生吸收或散射的原理来测量气体浓度。
传感器通过发射特定波长的光源并测量光的强度变化，通过比较原始光信号和经过气体吸收或散射后的光信号，可以得出气体浓度的结果。
4. 表面声波传感器表面声波传感器利用声波在材料表面的传播速度和衰减程度与气体浓度的关系来测量气体浓度。
气体传感器讲解
2020/12/11
4
4
13.1.3 SnO2的基本性质
1.SnO2 物理性质: SnO2是一种白色粉末，密度 为3，熔点为1127℃，在更主温 度下才能分解，沸点高于1900℃ 的金属气化物。SnO2不溶于水， 能溶于热强酸和碱。 2.SnO2晶体结构: 是金红石型结构，具有正方晶 系对称，其晶胞为体心正交平行 六面体，体心和顶角由锡离子占 据。其晶胞结构如图10-16所示 ，晶格常数为a=0.475nm， c=0.319nm。
图10-21a中与元件加热器组成加热回路，直流稳压电源供给测试回路电压UH ，0-20V直流稳压电源与气敏元件及负载电阻组成测试回路，负载电阻RL兼作取 样电阻。从测量回路可得到
式中Ic——回路电流；
URL——负载电阻上的
压降
U RL
Ic RL
U Rs
c RL 或R
R（10-28） L
s
Uc RL U RL
2020/12/11
14
14
13.1.10
SnO2气敏元件的工作原理A
烧结型SnO2气敏元件是表面电阻控制型 气敏元件。制作元件的气敏材料多孔质 SnO2烧结体。在晶体中如果氧不足，将出 现两种情况：一是产生氧空位，另一种是 产生锡间隙原子。但无论哪种情况，在禁 带靠近导带的地方形成施主能级。这些施 主能级上的电子，很容易激发到导带而参 与导电。
实验证明，SnO2中的添加物质，对其气敏效应有明显影响。 表10-2列出了具有不同添加物质的SnO2气敏元件的气敏效应。 （3）烧结温度和加热温度对ห้องสมุดไป่ตู้敏效应的影响
实验证明，制作元件的烧结温度和元件工作时的加热温度，对 其气敏性能有明显影响。因此，利用元件这一特性可进行选择检 测。
《气体传感器简介》课件
复合材料
通过组合不同材料的优点 ，实现气体传感器性能的 优化。
智能化与网络化的发展
智能化
通过集成微处理器和算法，实现气体 传感器的自动校准、数据分析和远程 控制等功能。
网络化
将气体传感器接入互联网，实现数据 的实时传输、远程监控和跨区域的数 据共享。
在环保监测领域的应用前景
大气污染监测
用于监测空气中的有害气 体和温室气体，为环境保 护提供数据支持。
详细描述
电化学气体传感器利用气体在电极表面发生的电化学反应来检测气体的浓度。这种传感器通常由至少两个电极组 成，其中一个电极是敏感电极，能够与被测气体发生反应，另一个电极作为参照电极。通过测量电化学反应产生 的电流或电压来计算气体的浓度。
光学气体传感器
总结词
基于不同气体对光的吸收或反射不同的原理进行检测。
详细描述
光学气体传感器利用不同气体对特定波长的光具有不同的吸收或反射特性，通过测量光通过气体时发 生的变化来检测气体的浓度。这种传感器通常由光源、光路和检测器组成，通过测量光强的变化来计 算气体的浓度。
固态电解质气体传感器
总结词
基于气体在固态电解质中的离子传导性 能不同的原理进行检测。
VS
详细描述
工作原理
电化学传感器
利用电化学反应检测气体，通 过测量电流或电压变化来推断
气体浓度。
半导体传感器
利用气敏材料的电阻变化来检 测气体，当气体与敏感材料接 触时，电阻发生变化，从而检 测气体浓度。
红外传感器
利用红外线吸收原理检测气体 ，通过测量气体对红外线的吸 收程度来推断气体浓度。
催化燃烧传感器
利用催化燃烧原理检测气体， 当气体与敏感材料接触时，发 生催化燃烧反应，从而检测气

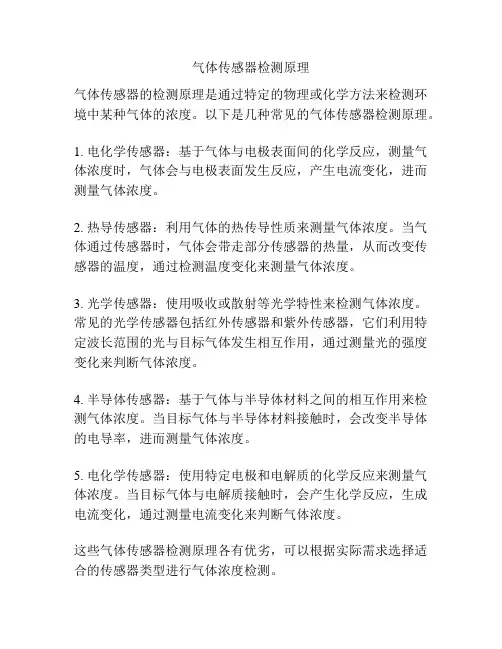

气体传感器检测原理
气体传感器检测原理
气体传感器的检测原理是通过特定的物理或化学方法来检测环境中某种气体的浓度。
以下是几种常见的气体传感器检测原理。
1. 电化学传感器：基于气体与电极表面间的化学反应，测量气体浓度时，气体会与电极表面发生反应，产生电流变化，进而测量气体浓度。
2. 热导传感器：利用气体的热传导性质来测量气体浓度。
当气体通过传感器时，气体会带走部分传感器的热量，从而改变传感器的温度，通过检测温度变化来测量气体浓度。
3. 光学传感器：使用吸收或散射等光学特性来检测气体浓度。
常见的光学传感器包括红外传感器和紫外传感器，它们利用特定波长范围的光与目标气体发生相互作用，通过测量光的强度变化来判断气体浓度。
4. 半导体传感器：基于气体与半导体材料之间的相互作用来检测气体浓度。
当目标气体与半导体材料接触时，会改变半导体的电导率，进而测量气体浓度。
5. 电化学传感器：使用特定电极和电解质的化学反应来测量气体浓度。
当目标气体与电解质接触时，会产生化学反应，生成电流变化，通过测量电流变化来判断气体浓度。
这些气体传感器检测原理各有优劣，可以根据实际需求选择适合的传感器类型进行气体浓度检测。
气体传感器的工作原理和应用
气体传感器的工作原理和应用气体传感器是一种能够检测、测量和监测环境中气体浓度的设备。
它们被广泛应用于工业生产、室内空气质量监测、生命安全保护等领域。
本文将介绍气体传感器的工作原理以及常见的应用。
一、气体传感器的工作原理气体传感器的工作原理主要基于感测材料与目标气体之间发生的物理或化学反应。
以下是几种常见的气体传感器工作原理：1. 电化学传感器：这种传感器基于电化学反应原理，通过材料与目标气体之间的氧化还原过程来测量气体浓度。
传感器中的感测材料通常是一种电导率较高的金属催化剂，例如铂或钨。
当目标气体与感测材料接触时，发生氧化还原反应，导致电流的变化，从而测量气体浓度。
2. 光学传感器：这种传感器利用光学原理来测量目标气体浓度。
传感器中包含一个光源和一个接收器，光源会发出特定波长的光，当目标气体存在时，光的强度会发生变化。
通过测量光的强度变化，可以得出目标气体的浓度。
3. 热导传感器：这种传感器利用材料的热导率来测量目标气体浓度。
传感器中包含一个热电偶和一个加热器，热电偶通过测量目标气体对加热器产生的影响来测量气体浓度。
当目标气体存在时，热导率会发生变化，从而导致热电偶输出的电压发生变化。
二、气体传感器的应用气体传感器在许多领域都有着广泛的应用。
以下是几个常见的应用领域：1. 工业生产：气体传感器在工业生产过程中起到了至关重要的作用。
例如，在化工厂中，气体传感器可以检测有毒气体的泄漏，及时采取措施保障工人的安全。
在煤气行业，气体传感器可以监测燃气的浓度，避免燃气泄漏引发火灾或爆炸。
2. 室内空气质量监测：随着人们对室内空气质量的关注度增加，气体传感器在室内环境监测中得到了广泛应用。
它们可以检测一氧化碳、二氧化碳、甲醛等污染物的浓度，帮助人们提高室内空气质量，保障健康。
3. 环境监测：气体传感器用于监测大气中的气体浓度，例如二氧化碳、二氧化硫、氨气等。
这对于环境保护和预防空气污染非常重要。
气体传感器还可以用于监测厨房、垃圾处理场等地方产生的臭味，及时采取措施减少环境污染。
气体传感器简介介绍
提高稳定性与寿命
趋势描述
提高气体传感器的稳定性和寿命是持续 追求的目标。稳定性决定了传感器在长 时间使用过程中输出信号的稳定性，而 寿命则关系到传感器的使用成本和维护 成本。
VS
技术挑战
在提高稳定性和寿命方面，需要解决材料 老化、抗干扰能力、自适应校准等技术难 题，以实现传感器在恶劣环境下的长期稳 定运行。
气体传感器简介介绍
汇报人： 日期:
目录
• 气体传感器概述 • 气体传感器的技术特点 • 常见气体传感器类型及其原理 • 气体传感器的应用案例 • 气体传感器的发展趋势与挑战
01
气体传感器概述
定义与工作原理
• 气体传感器是指能感受气体浓度变化并转换成可用输出信号的 传感器。其工作原理通常基于物理或化学效应，如电化学、光 学、热学等。当目标气体与传感器接触时，会引起传感器内部 物理或化学性质的变化，从而产生与气体浓度成比例的电信号 。通过对这个电信号的检测和处理，可以实现气体浓度的测量 。
总之，气体传感器作为 一种将气体浓度转化为 电信号的装置，在各个 领域都发挥着重要作用 。随着科技的不断发展 ，气体传感器的性能将 不断提升，应用领域也 将进一步拓展。
02
气体传感器的技术特点
敏感性
高灵敏度
气体传感器需要具备高灵敏度， 能够检测到极低浓度的目标气体 ，确保对环境中的气体变化做出 准确响应。
气体传感器的应用案例
环境监测中的气体传感器
大气污染监测
气体传感器可用于监测大气中的 有害气体，如二氧化氮、硫化氢 等，以评估空气质量并及时发出
污染警报。
室内空气质量监测
在室内环境中，气体传感器可检 测甲醛、苯等挥发性有机物，保
障人们呼吸健康。
气体浓度传感器的原理及应用
气体浓度传感器的原理及应用传感器是一种能够将感知到的信息转换成可供人工或自动处理的电信号的装置。
在各种传感器中，气体浓度传感器是应用广泛的一类传感器。
本文将介绍气体浓度传感器的原理和应用。
一、气体浓度传感器的原理气体浓度传感器的原理是基于气体与传感器之间存在着特定的物理或化学反应。
当气体接触到传感器表面时，其会引起传感器内部的电学或热学响应，从而产生特定的电信号。
根据不同的气体浓度传感器原理，可分为以下几类：1. 冰点法传感器冰点法传感器的原理是基于液体与气体之间的温度平衡。
通过测量气体与冰点温度的差异，可以确定气体的浓度。
这种传感器一般适用于空气中的湿度测量。
2. 导电性传感器导电性传感器的原理是基于气体对电流的电导性影响。
当气体与传感器接触时，气体的浓度会影响传感器内部的电流变化，进而反映气体浓度的大小。
这种传感器广泛应用于气体检测、环境监测等领域。
3. 电化学传感器电化学传感器的原理是基于气体的化学反应与电流之间的相关性。
传感器内部含有一定的化学反应物质，当气体与传感器反应时，产生的电流与气体的浓度成正比。
这种传感器常用于气体检测、工业过程控制等方面。
4. 光学传感器光学传感器的原理是基于气体对光的吸收或散射特性。
传感器通过测量光的透过率或反射率来间接获取气体浓度的信息。
这种传感器特别适用于有毒气体的检测与监测。
二、气体浓度传感器的应用气体浓度传感器在许多领域中有着广泛的应用。
以下是几个主要的应用领域：1. 环境监测气体浓度传感器可以用于监测室内外空气质量，及时发现和评估各种有害气体的浓度，例如二氧化碳、甲醛等。
这对于保护人们的健康和提高生活质量具有重要意义。
2. 工业安全气体浓度传感器在工业领域中被广泛使用，用于监测可燃气体、有毒气体等危险物质的浓度。
及时准确地检测气体浓度可以有效预防事故的发生，确保工作环境的安全。
3. 呼吸器设备气体浓度传感器在医疗领域中被应用于呼吸器设备中。
通过测量呼气气体的浓度，可以对病人的呼吸情况进行监测和调节，提供准确有效的呼吸支持。
气体传感器工作原理
气体传感器工作原理
气体传感器是一种可以检测、识别和监测气体存在的装置。
它是以检测目标气体的浓度为手段，进而反映被测对象存在情况的一种装置。
它可分为接触式和非接触式两大类。
接触式是指气体传感器在被测环境中直接与被测目标气体接触，如一氧化碳（CO）、氧气（O2）、二氧化碳（CO2）等；非接触式是指气体传感器不直接与被测对象接触，而是将被测对象作为检测目标，如一氧化碳传感器、甲烷传感器等。
1.工作原理
气体传感器是一种专门检测特定的气体浓度的仪器。
其基本工作原理是：当有某种气体存在时，该气体会使半导体的导通或截止程度发生变化，从而引起电阻的变化。
由于这种变化很小，所以，只要知道气体的浓度就能确定这种变化。
2.工作条件
一般情况下，各种气体具有不同的导电性，因此，对其浓度进行测量时要选择相应的材料作为传感器的工作物质。
对于一种金属氧化物半导体传感器来说，工作物质是半导体；对于另一种金属氧化物半导体传感器来说，工作物质则是氧化物。
—— 1 —1 —。
气体传感器工作原理
气体传感器工作原理
气体传感器是一种用来检测和测量空气中特定气体浓度的装置。
它的工作原理基于气体分子的相互作用和电信号的测量。
气体传感器通常由两个主要部分组成：传感器元件和信号转换器。
传感器元件是用来感知气体的存在和浓度变化的，而信号转换器则将传感器元件感知到的信号转换为可以读取和分析的电信号。
不同类型的气体传感器使用不同的工作原理，但其中最常见的几种工作原理如下：
1. 电化学传感器：这种传感器基于气体分子与电极表面的相互作用。
当目标气体分子接触到电极表面时，会引起电化学反应，并产生电流或电压变化。
这种电流或电压的变化可以被测量和记录下来，从而确定气体的浓度。
2. 光学传感器：这种传感器使用光学原理来检测气体浓度的变化。
它通过射入特定波长的光束进入检测区域，并测量光束经过气体后的吸收或散射程度。
当目标气体存在时，它会对光束产生特定的影响，从而可以测量出气体的浓度。
3. 热导传感器：这种传感器通过测量气体对热量的传导进行测量。
当气体存在时，它会吸收掉传感器元件产生的热量，导致温度变化。
传感器会测量温度变化的程度，并将其转换为对应的电信号来表示气体浓度。
这些仅仅是几种常见的气体传感器工作原理，实际上还有许多其他类型的气体传感器，如红外传感器、表面声波传感器等。
根据不同的应用需求，选择适合的气体传感器工作原理才能更准确地测量目标气体的浓度和变化。
气体传感器原理
气体传感器原理气体传感器是一种用于检测和测量气体浓度的设备，广泛应用于环境监测、工业生产、安全防护等领域。
本文将介绍气体传感器的原理，并对常见的气体传感器类型进行简要说明。
一、气体传感器的原理气体传感器的原理基于不同气体与传感器之间的相互作用，通过测量这种相互作用的变化来获得气体的浓度信息。
下面介绍几种常见的气体传感器原理：1. 电化学式传感器：该类型的气体传感器利用气体与电化学反应产生的电流或电势变化来测量气体浓度。
例如，电化学气体传感器可以检测一氧化碳、二氧化硫等有毒气体。
传感器通过电极与气体进行接触，当气体与电极表面发生反应时，会引起电流或电势的变化，进而可根据变化的大小来确定气体浓度。
2. 光学式传感器：光学式传感器利用气体对光的吸收、散射或发射特性来测量气体浓度。
例如，红外线气体传感器可以检测甲烷、二氧化碳等气体。
传感器通过发射特定波长的光，经过气体后，测量光的强度变化，并据此计算气体浓度。
3. 热导式传感器：热导式传感器利用气体对热量传导的影响来测量气体浓度。
传感器通过加热元件在气体中产生热量，测量热量传导的速度变化，并通过计算得出气体浓度。
这种传感器常用于检测可燃气体如甲烷、乙烷等。
4. 半导体式传感器：半导体式传感器是一种常见的气体传感器类型，使用气敏材料（通常是金属氧化物）作为传感器元件。
当气体与传感器表面接触时，气敏材料的电阻会发生变化，通过测量电阻变化可以获取气体浓度信息。
这种传感器广泛应用于一氧化碳、硫化氢等气体的检测。
二、常见的气体传感器类型1. 温度传感器：温度传感器是一种常见的气体传感器类型，可用于检测气体的温度。
它通过测量气体与传感器之间的热交换来确定温度。
常见的温度传感器包括热电偶和热敏电阻。
2. 湿度传感器：湿度传感器用于测量气体中的湿度水分含量。
传感器通过测量气体与传感器之间的湿度差异来确定湿度。
常见的湿度传感器包括电容式、电阻式和表面声波式传感器。
3. 氧气传感器：氧气传感器用于测量气体中氧气的浓度，广泛应用于医疗、环境监测等领域。
气体传感器简介课件 (一)
气体传感器简介课件 (一)气体传感器简介课件是一种介绍气体传感器相关知识的课程资料。
它主要包括气体传感器的工作原理、分类、应用领域等内容。
本文将从以下几个方面进行介绍。
一、气体传感器的工作原理气体传感器是一种用于检测气体浓度的设备。
它的基本工作原理是通过一些特定的化学反应或物理效应与气体发生作用，使气体分子发生变化，从而产生一些可测量的电信号。
目前，常见的气体传感器主要有化学传感器、红外传感器、热导传感器、声波传感器等几种。
其中，化学传感器的工作原理是通过氧化还原反应来检测气体，如一氧化碳传感器。
红外传感器则是利用气体分子的吸收特性来检测气体，如二氧化碳传感器。
热导传感器则是通过测量气体导热系数的变化来检测气体，如乙烯传感器。
而声波传感器则是通过设置一定的声场来检测气体，如甲烷传感器。
二、气体传感器的分类根据所检测的气体种类和浓度范围的不同，气体传感器可以分为多个种类。
主要有一氧化碳传感器、二氧化碳传感器、甲烷传感器、乙烯传感器等。
同时，还有室内空气质量传感器和汽车尾气排放检测传感器等。
在应用领域上，气体传感器也有不同的分类。
它们可以被用于矿井、化工、石油、医学等不同领域的气体检测。
特别是在工业过程控制领域，气体传感器几乎已经成为了不可或缺的一部分。
三、气体传感器的应用领域气体传感器的应用领域非常广泛。
在生活领域，氧气传感器常被用于医疗设备中的氧气供应控制，也可作为煤气灶的煤气泄漏探测器。
同时，汽车尾气排放检测中也需要用到气体传感器。
而在工业制造过程中，气体传感器也具有非常重要的作用。
它们被广泛应用于石化、钢铁、电子、车间、环保、垃圾处理和精细化工等各种工业领域，如氨气传感器被广泛应用于肥料制备和生物工程领域，一氧化碳传感器被应用于钢铁、化工等行业的安全防范控制中。
总之，气体传感器是一种应用非常广泛的传感器。
它们不仅可以在医疗、环保、交通等领域中发挥作用，也可以在工业生产中发挥重要的作用，保障工人和公众的安全。
气体传感器讲解概要课件
多功能与智能化发展
多功能
开发具有多种气体检测功能的气体传感 器，如同时检测CO、NOx、O2等气体 。
VS
智能化
研究智能化的气体传感器，如基于微纳电 子技术的微型化、集成化和网络化的气体 传感器。
气体传感器的未来展望
灵敏度与选择性提高
提高气体传感器的灵敏度和选择性，以实现对特定气体的准确检 测。
工业生产
监测生产过程中气体 成分，控制产品质量
优化生产工艺，降低 能源消耗
检测泄漏，预防安全 隐患
环境监测
检测空气质量，评估环境污染程 度
监测大气中温室气体浓度，应对 气候变化
预警空气污染突发事件，保护公 众健康
医疗诊断
检测呼出气体成分，辅助诊断疾病 监测医疗环境中气体浓度，保障医疗安全
提供病理学研究数据，推动医学进步
例二
总结词
光学气体传感器在环境监测中具有高灵敏度 、高选择性、非接触式测量等优势，但也存 在一些限制。
详细描述
光学气体传感器是一种基于光学原理的气体 传感器，具有高灵敏度、高选择性、非接触 式测量等优点。该传感器能够检测多种气体 ，如CO2、CH4等，广泛应用于环境监测领 域。然而，光学气体传感器也存在一些限制 ，如易受环境因素影响、需要定期校准等。
长寿命与稳定性增强
提高气体传感器的使用寿命和稳定性，以适用于各种环境条件。
实时监测与远程监控
实现气体传感器的实时监测和远程监控，以提高监测效率和使用范 围。
06 气体传感器实例分析
例一：金属氧化物传感器在工业生产中的应用
• 总结词：金属氧化物传感器在工业生产中应用广泛，具有灵敏度高、响应时间快等优点。 • 详细描述：金属氧化物传感器是一种常见的气体传感器，广泛应用于工业生产中，如石油化工、制药、环保等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13.1.10 SnO2气敏元件的工作原理A
烧结型 SnO2 气敏元件是表面电阻控制型 气敏元件。制作元件的气敏材料多孔质 SnO2 烧结体。在晶体中如果氧不足，将 出现两种情况：一是产生氧空位，另一 种是产生锡间隙原子。但无论哪种情况， 在禁带靠近导带的地方形成施主能级。 这些施主能级上的电子，很容易激发到 导带而参与导电。
压降
U RL I c RL
U c RL U c RL 或 R （10-28） s Rs R U RL L
13.2.3气敏传感器的应用
1．半导体气敏元件的应用分类 按其用途可分为以下几种类型： （1）检漏仪或称探测器 它是利用气敏元件的气敏特性，将其作为电路中气-电转换元件， 配以相应的电路、指示仪表或声光显示部分而组成的气体探测 仪器。这类仪器通常都要求有高灵敏度。 （2）报警器 这类仪器是对泄漏气体达到危险限值时自动进行报警的仪器。 （3）自动控制仪器 它是利用气敏元件的气敏特性实现电气设备自动控制仪器。如 电子灶烹调自动控制，换气扇自动换气控制等。 （4）测试仪器 它是利用气敏元件对不同气体浓度关系来测量、确定气体种类 和浓度。这种应用气敏元件的性能要求较高，测试部分也要配 以高精度测量电路。
13.1.9（2）旁热式SnO2敏元件
这种元件的结构示意图如图10-19所示。 其管芯增加了一个陶瓷管，在管内放进高阻加热丝，管外涂 梳状金电极作测量极，在金电极外涂SnO2材料。
13.1.9（2）旁热式SnO2敏元件特点
Байду номын сангаас
这种结构克服了直热式的缺点，其测量极与 加热丝分开，加热丝不与气敏元件接触，避 免了回路间的互相影响；元件热容易大，降 低了环境气氛对元件加热温度的影响，并保 持了材料结构的稳定性。 目 前 国 产 QM-N5 型 气 敏 元 件 ， 日 本 弗 加 罗 TGS#812、813型气敏元件采用这种结构。
Rs k Ro
气敏元件的灵敏度通常 用气敏元件在一定浓度 的检测气体中的电阻与 正常空气中的电阻之比 来表示灵敏度K。
13.2.1
SnO2主要性能参数 B
5、加热电阻RH 和加热功率PH 为气敏元件提供工作温度的加热器电阻称为加热电阻，用RH表示。气 敏元件正常工作所需要的功率称为加热功率，用PH表示。 6、洁净空气电压U0 在洁净空气中，气敏元件负载电阻上的电压，定义为洁净空所中电压， 用U0表示。U0与R0的关系为
U0
U 0 RL U R 或R0 C L RL R0 RL U0
式中UC——测试回路电压；
RL——负载电阻。
13.2.1
SnO2主要性能参数 C
7、标定气体中电压Ucs SnO2 气敏元件在不同气体、不同浓度条件下，其阻值将相应发 生变化。因此，为了给出元件的特性，一般总是在一定浓度的 气体中进行测度标定。把这种气体称标定气体，例如，QM-N5气 敏元件用0.1%丁烷（空气稀释）为标定气体，TGS813气敏元件 用0.1%甲烷（空气稀释）为标定气体等等。在标定气体中，气 敏元件的负载电阻上电压的稳定值称为标定气体中电压，用 Ucs表示。显然，Ucs与元件工作电阻Rs相关
13.1.10 SnO2气敏元件的工作原理C
氧吸附在半导体表面时，吸附的氧分子从半导体表面获得电子，形成受主型表面 能级，从而使表面带负电 1/2 O2（气）+ne→On- 吸附 （10-21）
式中On- 吸附——表示吸附氧；On- 吸附 ;e——电子电荷； ;n——个数。
由于氧吸附力很强，因此，SnO2气敏元件在空气中放置时，其表面上总 是会有吸附氧的，其吸附状态均是负电荷吸附状态。这对 N 型半导体来 说，形成电子势垒，使器件阻值升高。 当SnO2气敏元件接触还原性气体如 H2、 CO 等时，被测气体则同吸附氧发 生反应，如图10-20c所示，减少了On- 吸附密度，降低了势垒高度，从 而降低了器件阻值。 在添加增感剂（如pd）的情况下，它可以起催化作用从而促进上述反应， 提高了器件的灵敏度。增感剂作用如图10-20d所示。
13.1.10 SnO2气敏元件的工作原理B
烧结型SnO2气敏元件的气敏部分，就是这种 N型SnO2材料晶粒形成的多孔质烧结体，其 结合模型可用图10-20表示。
13.1.10 SnO2气敏元件的工作原理C
这种结构的半导体，其晶粒接触界面存在电子势垒， 其接触部（或颈部）电阻对元件电阻起支配作用。 显然，这一电阻主要取决于势垒高度和接触部形状， 亦即主要受表面状态和晶粒直径大小等的影响。
13.1.2 SnO2半导体气敏元件特点
（ 1 ）气敏元件阻值随气体浓度变化关系为指数变化关 系。因此，非常适用于微量低浓度气体的检测。 （ 2 ） SnO2 材料的物理、化学稳定性较好，与其它类型 气敏元件（如接触燃烧式气敏元件）相比，SnO2气敏元 件寿命长、稳定性好、耐腐蚀性强。 （ 3 ） SnO2 气敏元件对气体检测是可逆的，而且吸附、 脱附时间短，可连续长时间使用。 （ 4 ）元件结构简单，成本低，可靠性较高，机械性能 良好。 （ 5 ）对气体检测不需要复杂的处理设备。可将待检测 气体浓度可通直接转变为电信号,信号处理电路简单。
13.1.4 SnO2的气敏效应
1.经实验发现，多晶SnO2 对多种气体具有气敏特性。 2.多孔型SnO2半导体材料， 其电导率随接触的气体种 类而变化。 一般吸附还 原性气体时电导率升高。 而吸附氧化性气体时其电 导率降低。 这种阻值变 化情况如图10-17所示。
13.1.5影响 SnO2气敏效应的主要因素
1.优点： 制作工艺简单、成本低、功耗小、可以在高电压下使 用、可制成价格低廉的可燃气体泄漏报警器。 国内QN型和MQ型气敏元件. 2.缺点: 热容量小，易受环境气流的影响； 测量回路与加热回路间没有隔离，互相影响； 加热丝在加热和不加热状态下会产生涨缩，易造成接 触不良。
13.1.7（1）直热式SnO2气敏元件
直热式元件又称内热式，这种元件的结构示意图如图10-18 所示。 组成: 元件管芯由三部分组成：SnO2基体材料、加热丝、测量丝， 它们都埋在SnO2基材内。 工作时加热丝通电加热，测量丝用于测量元件的阻值。
13.1.8（1）直热式SnO2气敏元件特点
使用温度（℃） 200～300 200～300
200～300 250～300 250～400
酒精，丙酮
酒精系可燃性气体 还原性气体 还原性气体 碳氢系还原性气体
250～300 500～800 200～300
高岭土（陶土）， Bi2O3 WO
13.1.6 SnO2气敏元件的结构
SnO2气敏元件分类: 主要有三种类型： 烧结型、 薄膜型 厚薄型。 其中烧结型气敏元件是目前工艺最成熟，应用最广 泛的元件，这里仅对其结构加以介绍。
13.1.3 SnO2的基本性质
1.SnO2 物理性质: SnO2 是一种白色粉末，密度 为 6.16-7.02g/cm3 ， 熔 点 为 1127℃，在更主温度下才能分 解，沸点高于1900℃的金属气 化物。SnO2 不溶于水，能溶于 热强酸和碱。 2.SnO2晶体结构: 是金红石型结构，具有正方晶 系对称，其晶胞为体心正交平 行六面体，体心和顶角由锡离 子占据。其晶胞结构如图 1016 所 示 ， 晶 格 常 数 为 a=0.475nm，c=0.319nm。
气敏传感器
13.1 概述
13.1.1
1.产生原因: 为了确保安全，需对各种可燃性气体、有毒性气体进行检测。目前 实用气体方法很多，其中接触燃烧法和用半导体气敏传感器检测法
具有使用方便、费用低等特点。
2.发展过程: 半导体气敏元件是 60 年代初期研制成功的，最先研制的是 SnO2 薄膜元 件。它是利用加热条件下SnO2薄膜电阻随接触的可燃性气体浓度增 加而下降，实现对可燃性气体检测。 继而又发现在 SnO2 烧结体中添加 Pt 或 pd 等贵重金属可提高灵敏度。 1968年诞生了商品半导体气敏元件，其后，其它材料的半导体气敏 元件也相继投放市场。 3. 常用的气敏元件: SnO2半导体气敏元件，目前以TGS型和QM-N5型气敏元件为主.
13.1.7烧结型SnO2气敏元件结构
烧结型SnO2气敏元件是以多孔陶瓷SnO2为基 材（料粒度在 1μ m 以下），添加不同物质， 采用传统制陶方法，进行烧结。 烧结时埋入测量电极和加热线，制成管芯， 最后将电极和加热丝引线焊在管座上 ,外加 二层不锈钢网而制成元件。 主要用于检测还原性气体、可燃性气体和 液体蒸气。工作时需加热到300℃左右. 按其加热方式又可分为直热式和旁热式两 种。
烧结型SnO2气敏元件基本测试电路如图10-21所示。 图10-21a为采用直流电压测试旁热式气敏元件电路， 图10-21b、c采用交流电压测试旁热式气敏元件电路。 无论哪种电路，都必须包括两部分，即气敏元件的加热回路和测试回路。现 以图10-21a为例，说明其测试原理。
图 10-21a 中与元件加热器组成加热回路，直流稳压电源供给测试回路电压UH ， 式中 Ic——回路电流； 0-20V RL兼作取 URL直流稳压电源与气敏元件及负载电阻组成测试回路，负载电阻 ——负载电阻上的 样电阻。从测量回路可得到
4、恢复时间trcc 把气敏元件从脱离检测气体开始， 到期阻值恢得到正常空气中阻值 的时间，定义为恢得时间，用 trcc表示。 实际上，常用气敏元件从接触或 脱离检测气体开始，到其阻值或 阻值增量达到某一确定值的时间， 例如，气敏元件阻值增量由零变 化到稳定增量的63%所需的时间， 定义为响应时间和恢复时间。
