红外气体传感器资料

高分辨率红外二氧化碳CO2气体传感器二氧化碳气体传感器描述：红外二氧化碳传感器利用NDIR技术检测CO2气体浓度。

传感器内部有一个红外光源，一个双元件红外探测器，一个独特的光波导让气体扩散进去，ARM7内核微处理器，输出电压与电源极性无关。

传感器可以设置为线性电压输出，全量程0.4V-2.0V参考供电电源负极，或者设置为催化燃烧格式输出，通常零点是中间电压，相对于检测管脚在满量程点的电压是100mV。

此外，通过串口连接可以读取输出值和访问内部配置。

通信连接点3系的Prime2是焊盘，5系的Prime2是管脚。

内部的集成电路可以实现的功能如驱动光器件，提取检测信号，把信号强度转化为浓度，进行温度补偿和量化输出值等。

在催化燃烧配置时，Prime2可以在满足电源供电要求的条件下，不改变电路并完全替代催化燃烧传感器。

当Prime 2用于恒流催化燃烧电路时，外围元件需要满足电源要求。

二氧化碳气体传感器特性：★原装进口传感器,且体积全球最小；★可检测空气中上百种可燃及有毒有害气体的浓度和泄露；★采用先进微处理技术, 响应速度快, 测量精度高, 稳定性好；★具有良好的搞干扰性能, 使用寿命长达8年;★电压和串口同时输出特点, 方便客户调试使用,★传感器出厂精准标定,使用现场无须标定, 关键参数自动识别；★全量程范围温度数字自动跟踪补偿, 保证测量准确性；★更换时无须标定；★全最简化的外围电路, 生产简单, 操作方便;软件自动校准,★在可直接输出0.4-2V, 0-1.6V, 0-4V, 0-5V等电压信号和TTL电平信号;★安全型电路设计, 可带电热拔插操作;★PPM, %VOL, mg/m3三个单位显示；★防高浓度气体冲击的自动保护功能；外观描述所有尺寸以mm为单位（±0.1mm，除非标注）。

Rx和Tx 3系的为焊盘输出格式Prime1可以配置为催化燃烧格式输出或线性电压输出。

两种格式都不受电源极性影响，如下所示：线性电压设置:温度补偿在标定气体浓度水平的零点和量程点都有温度补偿。

NDIR红外气体传感器的基本概述NDIR红外气体传感器（Non-dispersive Infrared Gas Sensor）是一种利用红外辐射原理检测气体浓度的传感器。

它由红外光源、气体室、红外滤波器、检测器以及电子信号处理电路等组成。

这种传感器主要用于测量空气中的气体浓度，如CO2、CO、CH4等。

NDIR传感器的工作原理是通过红外吸收特性来检测气体浓度。

当红外光源照射到气体室中的气体时，气体中的特定组分会吸收特定波长的红外光，吸收光的强度与气体浓度成正比。

检测器接收红外光，并通过与光源的参考信号进行比较，计算出气体的浓度值。

为了提高传感器的性能，NDIR传感器通常使用窄带滤波器，以选择性地传递特定波长的红外光。

这样可以排除其他波长的干扰光，提高气体浓度的测量精度。

NDIR传感器有许多优点。

首先，它具有高度可选择性。

通过选择不同的滤波器，可以检测多种气体，从而适应不同的应用需求。

其次，NDIR传感器灵敏度高，可检测到极低浓度的气体。

同时，它对温度和湿度的依赖性也较小，可以在不同的环境条件下进行可靠的气体浓度测量。

此外，NDIR传感器具有快速响应时间和长寿命的特点。

然而，NDIR传感器也存在一些局限性。

首先，由于传感器本身的设计和结构复杂，其制造成本较高。

另外，一些特定的气体分子如氧气（O2）和水蒸气（H2O）具有较高的红外吸收能力，这可能会导致测量上的干扰。

此外，NDIR传感器的响应时间较慢，无法实现实时监测。

为了克服这些问题，研究者们正在不断改进NDIR传感器的设计和技术。

他们提出了多通道测量、温湿度补偿和智能算法等方法来提高传感器的性能。

此外，一些新型材料的应用也为NDIR传感器的发展提供了新的可能性。

总之，NDIR红外气体传感器是一种重要的气体浓度检测工具。

它通过利用红外光的吸收特性来测量气体浓度，具有高度可选择性、高灵敏度和稳定性等优点。

随着技术的发展，NDIR传感器在环境监测、工业安全和室内空气质量监测等领域的应用将会越来越广泛。

红外气体传感器内部结构红外气体传感器是一种通过测量物质吸收或发射红外辐射来检测目标气体浓度的传感器。

其基本工作原理是利用目标气体的特定红外吸收特性来测量其浓度。

下面将介绍红外气体传感器的内部结构。

红外气体传感器通常由以下几个主要组件组成：1.光源：红外气体传感器内部包含一个红外光源，通常使用红外LED作为光源。

这种光源发出的光具有特定的波长范围，能够被目标气体吸收或发射。

光源的选择取决于所要检测的目标气体的红外吸收特性。

2.气体室：红外气体传感器内部还包含一个气体室，用于接收待测气体。

气体室通常由不透明的材料制成，以避免外部光线进入。

在气体室中，目标气体与红外光源之间会发生相互作用，气体会吸收或发射特定的红外辐射。

3.滤光器：红外气体传感器内部还设置有滤光器，用于选择性地过滤特定波长的红外辐射。

滤光器的作用是屏蔽其他波长的光线，只允许目标气体吸收或发射的特定红外辐射通过。

这样可以提高传感器的选择性和灵敏度。

4.探测器：红外气体传感器的核心部件是探测器，探测器能够对通过滤光器过滤的红外辐射进行测量。

常用的探测器包括红外线热电偶（IR thermometer）和红外线光电二极管（IR photodiode）。

这些探测器能够将红外辐射转化为电信号，并通过电路进行放大和处理。

5.控制电路：红外气体传感器内部还包含一组控制电路，用于控制光源的发光时间和频率，以及对探测器输出信号进行放大和处理。

控制电路通常由微处理器或电路芯片组成，具有高速和高精度的信号处理能力。

6.电源：红外气体传感器需要外部电源供电，通常使用直流电源。

电源的选择取决于传感器的工作电压要求。

红外气体传感器的工作原理如下：1.红外光源发出特定波长的红外光。

2.通过气体室中的待测气体时，目标气体吸收或发射特定波长的红外辐射。

3.经过滤光器的选择性过滤后，只有目标气体吸收或发射的红外辐射能够通过。

4.探测器将通过滤光器过滤的红外辐射转化为电信号，并通过控制电路进行放大和处理。

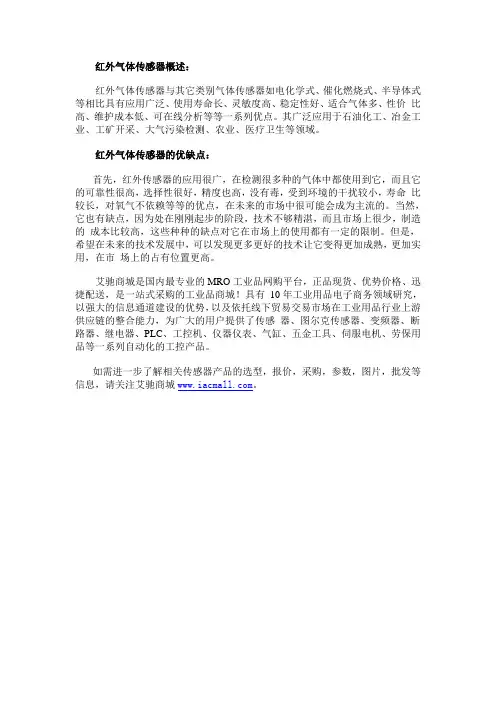

红外气体传感器概述：
红外气体传感器与其它类别气体传感器如电化学式、催化燃烧式、半导体式等相比具有应用广泛、使用寿命长、灵敏度高、稳定性好、适合气体多、性价比高、维护成本低、可在线分析等等一系列优点。

其广泛应用于石油化工、冶金工业、工矿开采、大气污染检测、农业、医疗卫生等领域。

红外气体传感器的优缺点：
首先，红外传感器的应用很广，在检测很多种的气体中都使用到它，而且它的可靠性很高，选择性很好，精度也高，没有毒，受到环境的干扰较小，寿命比较长，对氧气不依赖等等的优点，在未来的市场中很可能会成为主流的。

当然，它也有缺点，因为处在刚刚起步的阶段，技术不够精湛，而且市场上很少，制造的成本比较高，这些种种的缺点对它在市场上的使用都有一定的限制。

但是，希望在未来的技术发展中，可以发现更多更好的技术让它变得更加成熟，更加实用，在市场上的占有位置更高。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

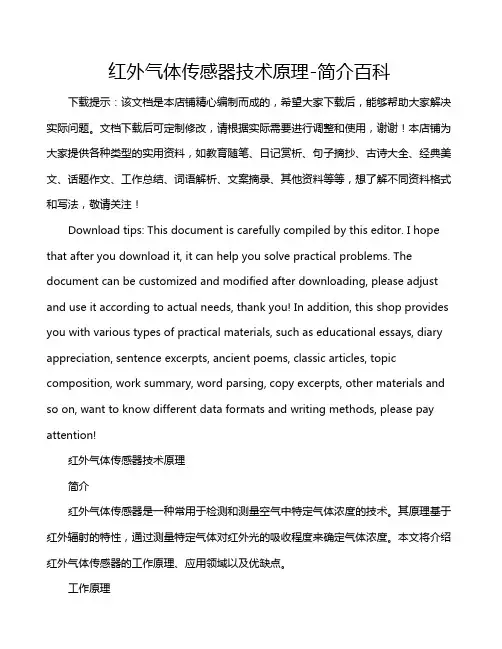

红外气体传感器技术原理-简介百科下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!红外气体传感器技术原理简介红外气体传感器是一种常用于检测和测量空气中特定气体浓度的技术。

红外气体传感器原理
红外气体传感器是一种利用红外辐射吸收特性来检测和测量某些气体浓度的传感器。

其工作原理基于红外吸收光谱法。

在红外辐射光谱中，几乎所有气体都具有特定的红外吸收能力。

每种气体都有特定的吸收峰，其位置和强度取决于气体的种类和浓度。

这些特征吸收峰可以被用来识别和测量气体成分。

红外气体传感器由几个关键组件组成。

首先是红外光源，它产生一束红外光，通常是红外发光二极管。

这束光经过一个滤光片，只透过特定的红外波长范围。

然后，光线通过一个气体室，在这里待测气体进入。

气体会吸收特定的红外光，并且吸收量与气体浓度成正比。

在气体室的另一端，有一个红外探测器，它能够测量经过气体室的剩余红外光的强度。

红外探测器将测量结果转化为电信号发送给信号处理系统。

信号处理系统对接收到的电信号进行分析和处理。

根据已知的气体吸收光谱特性，系统可以通过比较光谱的特征峰值与事先建立的校准曲线，来识别和测量待测气体的浓度。

红外气体传感器具有高灵敏度、高准确度和良好的选择性。

它可以用于检测多种气体，如甲烷、二氧化碳、一氧化碳等。

这种传感器常用于工业环境监测、火灾报警、室内空气质量检测等领域。

红外气体传感器的基本原理红外气体传感器是一种用于检测和测量大气中特定气体浓度的装置。

它利用红外辐射的原理来实现对目标气体的测量。

红外辐射首先，我们需要了解一下红外辐射。

光谱学上将电磁波分为不同波长范围，其中红外波段就是位于可见光之后、微波之前的电磁波段。

红外辐射是由物体发出或反射的电磁波，其频率低于可见光，无法被人眼直接观察到。

物体发出或反射的红外辐射与其温度有关，根据普朗克定律和斯特法黑尔定律，物体的温度越高，其发射的红外辐射能量越大。

因此，通过检测物体发出或反射的红外辐射，我们可以间接地推断出物体的温度。

红外气体传感器原理红外气体传感器利用了不同气体对特定波长范围内红外辐射吸收能力的差异。

它通过测量气体对红外辐射的吸收程度来确定气体的浓度。

红外气体传感器通常由一个发射器和一个接收器组成。

发射器会发射一束特定波长范围内的红外辐射，而接收器则用来检测经过气体后剩余的红外辐射。

当目标气体存在于传感器周围时，它会吸收特定波长范围内的红外辐射。

这是因为不同气体分子在不同波长下有不同的吸收特性。

通过测量接收器接收到的红外辐射强度，我们可以间接地推断出目标气体的浓度。

工作原理红外气体传感器通常使用非散斑光束进行工作，其工作原理如下：1.发射：传感器中的发射器产生一束具有特定波长范围内红外辐射的光束。

2.透过：光束穿过一个空气或真空环境，并进入待测气体所在区域。

3.吸收：待测气体中存在目标气体时，目标气体会吸收掉光束中的一部分能量，使得接收器接收到的光强减弱。

4.接收：经过气体后剩余的光束进入传感器中的接收器。

5.检测：接收器检测到的光强与没有目标气体时的光强进行比较，从而确定目标气体的浓度。

灵敏度和选择性红外气体传感器通常具有高灵敏度和良好的选择性。

这是因为不同气体分子在不同波长下有不同的吸收特性，可以通过选择适当的波长范围来实现对特定气体的检测。

例如，二氧化碳（CO2）对于红外辐射在4.26微米附近有较高的吸收能力，而甲烷（CH4）则在3.32微米附近有较高的吸收能力。

红外线气体传感器原理
红外线气体传感器是一种常用的气体检测设备，它基于红外线吸收光谱原理来检测气体的存在。

其工作原理可以通过以下步骤来解释：
1. 发射：红外线气体传感器内部集成了一个红外线发射器，它会发射特定频率的红外线辐射。

2. 透射：红外线辐射通过空气传播时，会在特定的波长处受到特定气体分子的吸收。

不同气体对红外线的吸收特性不同，因此可以根据吸收特性来检测特定气体。

3. 接收：红外线气体传感器内部还集成了一个红外线接收器，用于接收透射后的红外线辐射。

4. 分析：传感器会将接收到的红外线辐射信号与无气体情况下的基准信号进行比较。

气体吸收红外线后，接收到的信号强度将减弱，从而可以检测到气体的存在。

5. 输出：红外线气体传感器会根据检测到的气体含量产生相应的电信号输出。

这个输出信号可以通过不同的方式进行显示或记录，并可以作为其他系统的输入。

总的来说，红外线气体传感器通过测量红外线辐射的透射和吸收来检测气体的存在，并将检测结果转化为电信号输出。

由于不同气体对红外线的吸收特性不同，因此可以根据这种原理来实现对不同气体的检测与分析。

ndir气体传感器原理NDIR（非散射红外）气体传感器是一种广泛应用于气体检测和监测领域的传感器。

它基于非散射红外原理，通过测量气体分子对特定波长的红外光的吸收程度来确定气体的浓度。

NDIR气体传感器凭借其高精度、快速响应和良好的稳定性，在环境监测、工业安全和室内空气质量监测等领域得到了广泛应用。

NDIR气体传感器的工作原理主要包括红外光源、红外滤光片、红外探测器和气体室等关键部分。

首先，红外光源产生特定波长的红外光，然后通过红外滤光片选择性地过滤掉其他波长的光，只保留特定波长的红外光。

经过滤光片后的红外光进入气体室，与待测气体发生相互作用。

待测气体中特定分子对特定波长的红外光具有吸收能力，因此，通过测量红外光的吸收程度就可以确定气体的浓度。

在气体室中，红外探测器接收经过吸收后的红外光，并将其转化为电信号。

通过测量电信号的强度，可以确定气体浓度的大小。

NDIR 气体传感器通常使用双光束设计，即将红外光源分为两个光束，一个用于参考，一个用于测量。

通过比较参考光和测量光的强度差异，可以消除光源的漂移和光学元件的变化对测量结果的影响，提高传感器的准确性和稳定性。

NDIR气体传感器的选择性是其核心优势之一。

不同气体分子对红外光的吸收特性不同，因此通过选择合适的红外波长和滤光片，可以实现对特定气体的高度选择性检测。

这使得NDIR气体传感器在多气体混合环境下具有较好的分辨能力，能够准确地测量目标气体的浓度。

NDIR气体传感器还具有快速响应和高灵敏度的特点。

传感器的响应速度取决于红外光源的强度和气体分子对红外光的吸收能力。

红外光的强度越大，传感器的响应速度就越快。

而气体分子对红外光的吸收能力越强，传感器的灵敏度就越高。

因此，通过优化光源和选择合适的红外波长，可以提高传感器的响应速度和灵敏度。

然而，NDIR气体传感器也存在一些局限性。

首先，由于红外光在空气中的传播受到水蒸气和二氧化碳等气体的影响，传感器在高湿度和高浓度二氧化碳环境下可能出现测量偏差。

红外气体传感器的介绍一、红外气体传感器是啥呢？嘿，小伙伴们，今天咱们来唠唠红外气体传感器这个超有趣的东西。

红外气体传感器啊，就像是气体世界里的小侦探。

它能探测到各种气体的存在呢。

你想啊，在我们周围有各种各样的气体，有些气体我们能闻到，像花香啊、臭味啊，但有些气体是无色无味的，可危险了，这时候红外气体传感器就派上大用场啦。

它的原理也不是特别复杂哦。

简单来说呢，不同的气体对红外线的吸收能力是不一样的。

就像每个人对不同颜色的喜好不同一样，气体对红外线也有自己的“喜好”。

红外气体传感器就是利用这个特性来发现气体的。

比如说，当某种气体出现在传感器周围的时候，它会吸收特定波长的红外线，传感器就能检测到这个变化，然后就知道这种气体来了。

二、红外气体传感器的应用可广泛啦1. 在工业领域呀，有很多工厂会产生各种各样的气体。

有些气体是有毒的，像一氧化碳之类的。

红外气体传感器就能监测这些气体有没有泄漏。

要是没有它，工人们在车间里可就危险了。

想象一下，在一个大型的化工工厂里，到处都是管道，里面流淌着各种化学物质，一旦有气体泄漏，红外气体传感器就像一个小卫士一样，立马发出警报，告诉大家有危险气体出来啦，得赶紧处理。

2. 在环保方面呢，它也起着重要的作用。

现在大家都很关注空气质量对吧？红外气体传感器可以检测空气中的污染物，像二氧化硫、氮氧化物这些。

有了它的检测数据，环保部门就能更好地了解我们周围的空气情况，然后采取措施来改善环境啦。

3. 在我们日常生活中，也能看到它的身影哦。

比如说有些家庭会使用天然气，如果天然气泄漏了，那可不得了。

红外气体传感器就可以安装在厨房里，一旦天然气泄漏，它就能及时提醒家人，避免发生危险。

三、红外气体传感器的优点1. 它的灵敏度很高呢。

就像一个超级敏感的小鼻子，哪怕只有一点点气体，它都能检测到。

这在很多对气体检测要求严格的场合是非常重要的。

2. 选择性也不错。

它不会乱检测，能够准确地分辨出不同的气体。
