电化学气体传感器

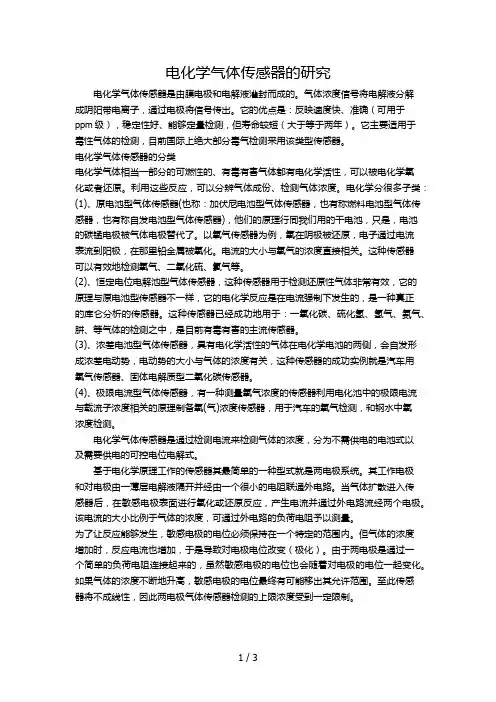

电化学气体传感器的研究电化学气体传感器是由膜电极和电解液灌封而成的。

气体浓度信号将电解液分解成阴阳带电离子，通过电极将信号传出。

它的优点是：反映速度快、准确（可用于ppm级），稳定性好、能够定量检测，但寿命较短（大于等于两年）。

它主要适用于毒性气体的检测，目前国际上绝大部分毒气检测采用该类型传感器。

电化学气体传感器的分类电化学气体相当一部分的可燃性的、有毒有害气体都有电化学活性，可以被电化学氧化或者还原。

利用这些反应，可以分辨气体成份、检测气体浓度。

电化学分很多子类：(1)、原电池型气体传感器(也称：加伏尼电池型气体传感器，也有称燃料电池型气体传感器，也有称自发电池型气体传感器)，他们的原理行同我们用的干电池，只是，电池的碳锰电极被气体电极替代了。

以氧气传感器为例，氧在阴极被还原，电子通过电流表流到阳极，在那里铅金属被氧化。

电流的大小与氧气的浓度直接相关。

这种传感器可以有效地检测氧气、二氧化硫、氯气等。

(2)、恒定电位电解池型气体传感器，这种传感器用于检测还原性气体非常有效，它的原理与原电池型传感器不一样，它的电化学反应是在电流强制下发生的，是一种真正的库仑分析的传感器。

这种传感器已经成功地用于：一氧化碳、硫化氢、氢气、氨气、肼、等气体的检测之中，是目前有毒有害的主流传感器。

(3)、浓差电池型气体传感器，具有电化学活性的气体在电化学电池的两侧，会自发形成浓差电动势，电动势的大小与气体的浓度有关，这种传感器的成功实例就是汽车用氧气传感器、固体电解质型二氧化碳传感器。

(4)、极限电流型气体传感器，有一种测量氧气浓度的传感器利用电化池中的极限电流与载流子浓度相关的原理制备氧(气)浓度传感器，用于汽车的氧气检测，和钢水中氧浓度检测。

电化学气体传感器是通过检测电流来检测气体的浓度，分为不需供电的电池式以及需要供电的可控电位电解式。

基于电化学原理工作的传感器其最简单的一种型式就是两电极系统。

其工作电极和对电极由一薄层电解液隔开并经由一个很小的电阻联通外电路。

电化学式气体传感器原理
电化学式气体传感器是一种能够检测气体浓度的传感器，它利用电化学反应来测量气体浓度。

电化学式气体传感器通常由两个电极组成，一个是工作电极，另一个是参比电极。

当气体分子接触到工作电极表面时，它们会发生氧化还原反应。

这个反应会导致电极表面的电流发生变化。

根据法拉第定律，电流的大小与气体浓度成正比。

因此，测量电流的大小就可以确定气体浓度。

参比电极的作用在于提供一个稳定的电势参考点。

它通常由一个不会发生氧化还原反应的材料制成。

比如，银/银氯化物电极就是一种常用的参比电极。

电化学式气体传感器的灵敏度和选择性取决于工作电极的材料和气体分子的化学性质。

不同的气体分子会发生不同的氧化还原反应，因此需要使用不同的工作电极来检测不同的气体。

电化学式气体传感器的优点在于它们可以检测非常低浓度的气体，而且可以测量多种气体。

此外，它们的响应速度非常快，可以在毫秒级别内检测到气体浓度的变化。

然而，电化学式气体传感器也有它们的缺点。

它们的响应受到温度、湿度和气压等环境因素的影响。

此外，它们也容易受到干扰，比如
其他气体分子的干扰，或者电磁场干扰。

总的来说，电化学式气体传感器是一种非常重要的气体检测技术。

它们广泛应用于工业生产、环境监测、医疗保健等领域。

随着技术的不断进步，电化学式气体传感器将会变得更加灵敏、快速和可靠。

电化学式气体传感器分类
电化学式气体传感器是一种常见的气体传感器，其原理是通过电化学反应来检测气体浓度。

根据其工作原理和应用领域的不同，可以将电化学式气体传感器分为以下几类：
1. 氧化物半导体气体传感器：该传感器使用氧化物半导体作为敏感材料，通过氧化物表面的化学反应来检测气体浓度。

常见的应用包括检测一氧化碳、氨气、硫化氢等有害气体。

2. 电化学气体传感器：该传感器使用电化学反应来检测气体浓度，通常使用电极对来检测氧气、二氧化碳、硫酸气等气体。

该传感器具有高灵敏度、快速响应和较长的使用寿命等优点。

3. 红外气体传感器：该传感器使用红外线吸收原理来检测气体浓度，具有非常高的选择性和精度。

常见的应用包括检测二氧化碳、甲烷、氮氧化物等气体。

4. 其他类型的气体传感器：根据具体应用需求，还可以使用其他类型的气体传感器，如电子化学气体传感器、毒性气体传感器等。

综上所述，电化学式气体传感器可以根据其工作原理和应用领域的不同进行分类，每种传感器都有其独特的优点和适用范围，可根据具体需求进行选择。

- 1 -。

电化学气体传感器的检测原理和工作原理电化学传感器是基于离子导电性制成的。

根据其电特性的形成，电化学传感器可分为电位传感器、电导传感器、电传感器、极谱传感器和电解传感器。

电化学传感器主要用于分析气体、液体或溶解在液体中的固体成分，测量液体的pH值、电导率、氧化还原电位等参数。

工作原理电化学传感器通过与被测气体反应并产生与气体浓度成比例的电信号来工作。

典型的电化学传感器由一个传感电极(或工作电极)和一个反电极组成，它们被一个薄的电解层隔开。

气体首先通过微小的毛细管开口与传感器反应，然后是疏水阻挡层，最后到达电极表面。

采用这种方法，可以允许适量的气体与传感电极反应，形成足够的电信号，同时防止电解液从传感器中泄漏出来。

通过阻挡层扩散的气体与传感电极反应，可以采用氧化机理或还原机理。

这些反应由为被测气体设计的电极材料催化。

通过连接在电极之间的电阻器，与测量的气体浓度成比例的电流将在正电极和负电极之间流动。

气体浓度可以通过测量电流来确定。

由于在这个过程中产生电流，电化学传感器通常被称为电流气体传感器或微型燃料电池。

在实际应用中，由于电极表面的连续电化学响应，传感电极的电位无法保持恒定，长时间使用后会导致传感器性能的退化。

为了提高传感器性能，人们引入了参比电极。

检测原理参比电极安装在电解液中，与传感电极相邻。

一个固定的恒定电位作用在传感电极上。

参考电极可以在感测电极上保持这个固定的电压值。

参比电极之间没有电流流动。

气体分子与传感电极反应，同时测量对电极，测量结果通常与气体浓度直接相关。

施加在传感电极上的电压值可以使传感器对准目标气体。

注意:电化学检测的原理，氧化还原反应，是指氧气必须存在。

如果在无氧环境中监控传感器，它可能会收集数据，但没有响应。

霍尼格尔科技，用创新的技术为广大企业的安全生产保驾护航！更多气体或粉尘检测信息，请关注话题或私聊获取更多行业资讯。

气体传感器的工作原理
气体传感器是一种用于检测环境中气体浓度的装置。

它的工作原理基于气体分子与传感器之间的相互作用。

常见的气体传感器工作原理可以分为以下几种：
1. 电化学传感器：通过电化学反应来检测气体浓度。

传感器通常由电极、电解质和气体检测膜组成。

当气体分子与检测膜接触时，会发生氧化还原反应，产生电流或电压变化，进而测量气体浓度。

2. 半导体传感器：利用气体分子与半导体表面之间的相互作用来检测气体浓度。

传感器中的半导体材料被气体吸附后，会导致电阻变化，通过测量电阻变化来确定气体浓度。

3. 光学传感器：利用气体分子对特定波长的光的吸收特性来检测气体浓度。

传感器通过发射特定波长的光，并测量其经过气体后的吸收程度，从而得到气体浓度信息。

4. 热导传感器：通过测量气体传导热的能力来检测气体浓度。

传感器中的一个热源将热量传递到气体，气体的热导率与浓度相关，通过测量传感器的温度变化来确定气体浓度。

5. 比色传感器：根据气体对特定颜色光的吸收程度来检测气体浓度。

传感器通过发射特定颜色的光，并测量其经过气体后的光强度变化，来推断气体浓度。

值得注意的是，不同的气体传感器工作原理可能存在差异，具体的应用还需根据传感器类型和检测气体的特性进行选择。

气体传感器的工作原理气体传感器是一种能够测量和监测环境中气体浓度的设备，广泛应用于各行各业，例如环境监测、工业安全和室内空气质量监测等领域。

它们能够快速、精准地检测气体的存在，并将测得的数据转化为可读的信号。

本文将介绍几种常见的气体传感器及其工作原理。

一、电化学气体传感器电化学气体传感器是一种常用于检测可燃气体和有害气体的传感器。

该传感器由电极、电解质和半导体传感器组成。

当待测气体与传感器接触时，气体分子与电解质发生化学反应，引起电荷传输。

这些电荷变化会导致测量电流的变化，通过测量电流的大小，可以得知待测气体的浓度。

二、光学气体传感器光学气体传感器利用光学原理来检测和测量气体的浓度。

这种传感器通常使用红外吸收光谱或激光散射技术。

当待测气体通过传感器时，吸收或散射光的强度会发生变化。

通过测量传感器接收到的光信号的强度变化，可以确定气体的浓度。

三、热导气体传感器热导气体传感器是一种检测气体浓度的传感器，其工作原理基于热传导效应。

该传感器通常由一个加热元件和一个测温元件组成。

当待测气体接触传感器时，其热传导性会引起温度的变化，从而影响到测温元件的电阻值。

通过测量电阻值的变化，可以推断出气体的浓度。

四、半导体气体传感器半导体气体传感器是一种基于气体与半导体材料之间相互作用的传感器。

当待测气体与半导体材料接触时，气体分子会与半导体表面发生反应，导致半导体的电导率发生变化。

通过测量电导率的变化，可以确定气体的存在和浓度。

总结：以上所述是几种常见的气体传感器的工作原理。

电化学气体传感器通过测量电荷传输来检测气体浓度，光学气体传感器通过测量光信号的变化来检测气体浓度，热导气体传感器通过测量温度变化来检测气体浓度，半导体气体传感器则通过测量电导率的变化来检测气体浓度。

这些传感器各自有其特点和适用范围，在实际应用中可以根据需要选择合适的传感器来进行气体浓度的监测和控制。

电化学气体传感器的特点电化学气体传感器是一种常用的气体传感器，其特点主要体现在以下几个方面：1. 高灵敏度：电化学气体传感器采用了电化学原理，通过测量气体与电极之间的电荷传递或电流变化来检测气体浓度。

由于电化学反应具有较高的灵敏度，因此电化学气体传感器对于目标气体的浓度变化能够作出非常敏锐的响应。

2. 宽检测范围：电化学气体传感器能够检测到多种气体的浓度，包括有害气体如一氧化碳、二氧化硫、氮氧化物等，以及可燃气体如甲烷、丙烷等。

不同种类的电化学气体传感器可以根据需求选择，以满足不同气体的检测要求。

3. 高选择性：电化学气体传感器的电极材料可以根据目标气体的特性进行选择，从而提高传感器的选择性。

通过合理选择电极材料，可以使传感器对目标气体具有高度选择性，减少对其他气体的干扰。

4. 长寿命：电化学气体传感器的电极材料通常具有较高的耐腐蚀性和稳定性，能够在恶劣环境下长时间稳定工作。

同时，电化学气体传感器通常具有一定的自清洁功能，在使用过程中能够自动清除电极上的污染物，延长传感器的使用寿命。

5. 可靠性高：电化学气体传感器经过严格的校准和测试，具有较高的可靠性。

传感器的输出信号稳定准确，能够在不同环境条件下进行准确的气体浓度测量。

6. 快速响应：电化学气体传感器具有快速响应的特点，能够在短时间内检测到气体浓度的变化。

这对于需要实时监测气体浓度的应用场景非常重要，如工业生产过程中的安全监测、室内空气质量监测等。

7. 易于使用和维护：电化学气体传感器体积小巧，重量轻，安装方便。

传感器的使用和维护也比较简单，通常只需定期校准和更换电极即可。

这使得电化学气体传感器适用于各种应用场景，包括家庭、工业、医疗等领域。

总结起来，电化学气体传感器具有高灵敏度、宽检测范围、高选择性、长寿命、可靠性高、快速响应、易于使用和维护等特点。

这些特点使得电化学气体传感器成为一种重要的气体检测仪器，在环境监测、工业安全、火灾报警等领域发挥着重要作用。

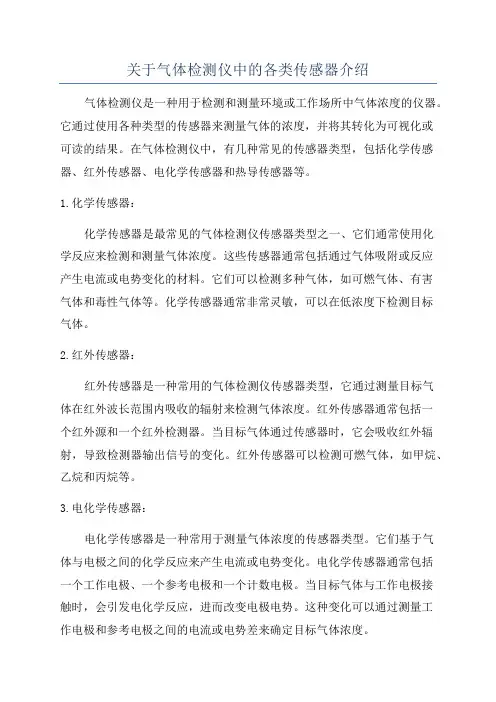

关于气体检测仪中的各类传感器介绍气体检测仪是一种用于检测和测量环境或工作场所中气体浓度的仪器。

它通过使用各种类型的传感器来测量气体的浓度，并将其转化为可视化或可读的结果。

在气体检测仪中，有几种常见的传感器类型，包括化学传感器、红外传感器、电化学传感器和热导传感器等。

1.化学传感器：化学传感器是最常见的气体检测仪传感器类型之一、它们通常使用化学反应来检测和测量气体浓度。

这些传感器通常包括通过气体吸附或反应产生电流或电势变化的材料。

它们可以检测多种气体，如可燃气体、有害气体和毒性气体等。

化学传感器通常非常灵敏，可以在低浓度下检测目标气体。

2.红外传感器：红外传感器是一种常用的气体检测仪传感器类型，它通过测量目标气体在红外波长范围内吸收的辐射来检测气体浓度。

红外传感器通常包括一个红外源和一个红外检测器。

当目标气体通过传感器时，它会吸收红外辐射，导致检测器输出信号的变化。

红外传感器可以检测可燃气体，如甲烷、乙烷和丙烷等。

3.电化学传感器：电化学传感器是一种常用于测量气体浓度的传感器类型。

它们基于气体与电极之间的化学反应来产生电流或电势变化。

电化学传感器通常包括一个工作电极、一个参考电极和一个计数电极。

当目标气体与工作电极接触时，会引发电化学反应，进而改变电极电势。

这种变化可以通过测量工作电极和参考电极之间的电流或电势差来确定目标气体浓度。

4.热导传感器：热导传感器是一种用于测量气体浓度的传感器类型。

它们基于气体对热传导的影响来测量气体浓度。

热导传感器通常包括一个加热元件和一个测温元件。

加热元件通过消耗电能产生热量，并使气体周围的温度升高。

测温元件测量气体周围的温度变化，当目标气体存在时，热量传导会发生变化，从而导致温度变化。

通过测量温度变化，可以确定目标气体的浓度。

总结起来，气体检测仪中的传感器类型包括化学传感器、红外传感器、电化学传感器和热导传感器等。

这些传感器利用不同的原理和技术来检测和测量目标气体的浓度。

气体传感器检测原理
气体传感器的检测原理是通过特定的物理或化学方法来检测环境中某种气体的浓度。

以下是几种常见的气体传感器检测原理。

1. 电化学传感器：基于气体与电极表面间的化学反应，测量气体浓度时，气体会与电极表面发生反应，产生电流变化，进而测量气体浓度。

2. 热导传感器：利用气体的热传导性质来测量气体浓度。

当气体通过传感器时，气体会带走部分传感器的热量，从而改变传感器的温度，通过检测温度变化来测量气体浓度。

3. 光学传感器：使用吸收或散射等光学特性来检测气体浓度。

常见的光学传感器包括红外传感器和紫外传感器，它们利用特定波长范围的光与目标气体发生相互作用，通过测量光的强度变化来判断气体浓度。

4. 半导体传感器：基于气体与半导体材料之间的相互作用来检测气体浓度。

当目标气体与半导体材料接触时，会改变半导体的电导率，进而测量气体浓度。

5. 电化学传感器：使用特定电极和电解质的化学反应来测量气体浓度。

当目标气体与电解质接触时，会产生化学反应，生成电流变化，通过测量电流变化来判断气体浓度。

这些气体传感器检测原理各有优劣，可以根据实际需求选择适合的传感器类型进行气体浓度检测。

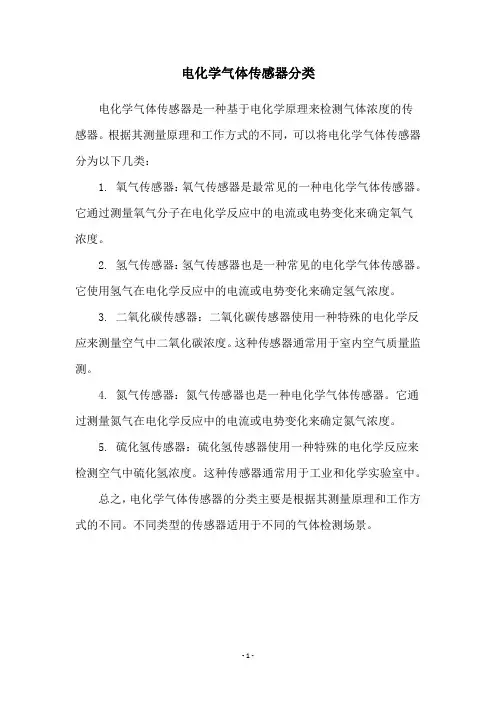

电化学式气体传感器分类
电化学式气体传感器是一种能够检测和测量气体浓度的传感器。

根据其工作原理和测量的气体类型，电化学式气体传感器可以分为不同的类型。

以下是一些常见的电化学式气体传感器分类：
1. 氧气传感器：主要用于检测氧气浓度，其工作原理是利用氧气与电极反应，产生电流信号，从而测量氧气浓度。

2. 二氧化碳传感器：用于测量二氧化碳浓度，其工作原理也是利用电极反应产生电流信号。

3. 一氧化碳传感器：可用于检测一氧化碳浓度，其工作原理是利用一氧化碳与电极反应，导致电流变化，从而测量一氧化碳浓度。

4. 氮氧化物传感器：用于检测氮氧化物浓度，其工作原理是氮氧化物与电极反应，从而产生电流信号。

5. 氧化物传感器：可用于检测许多气体，包括二氧化硫、氮氧化物和一氧化碳等，其工作原理是通过气体与金属氧化物反应，导致电流变化，从而测量气体浓度。

根据不同的气体类型和测量需求，选择适合的电化学式气体传感器是至关重要的。

- 1 -。
