绝缘穿刺线夹的安装方法

电缆穿刺线夹安装方法电缆穿刺线夹是一种电力接线装置，用于将电缆连结到设备或终端。

它的主要作用是提供电缆的可靠连接，并确保电流的传输安全和稳定。

下面将介绍电缆穿刺线夹的安装方法。

首先，安装电缆穿刺线夹前，需要准备好所需要的工具和器材，包括电缆穿刺线夹、扳手、螺丝刀、绝缘胶带、绝缘套管等。

1. 检查电缆：在安装之前，应对要使用的电缆进行检查，确保电缆表面无明显损坏或破裂，并检查电缆的规格和型号是否符合设计要求。

如果发现电缆有损坏，需要更换电缆。

2. 安装电缆穿刺线夹：选择适当的位置，将电缆穿刺线夹安装在设备或终端上。

首先使用螺丝刀将电缆穿刺线夹的固定螺丝拧松，将电缆穿过线夹的穿孔，然后将螺丝拧紧，使电缆穿刺线夹紧固在设备或终端上。

3. 安装绝缘套管：为了保护电缆和穿刺线夹的接头，需要在接头处安装绝缘套管。

首先测量所需要的绝缘套管长度，然后使用剪刀将绝缘套管剪成所需的长度。

将绝缘套管套在电缆穿刺线夹的接头处，并使用绝缘胶带固定绝缘套管，确保接头处被充分绝缘。

4. 连接电缆：根据电缆的规格，将电缆的绝缘层剥去一部分，露出足够的裸电线。

然后用扳手拧松电缆穿刺线夹上的螺丝，在螺丝上穿入电缆裸线，并将螺丝拧紧，确保电缆与电缆穿刺线夹的连接良好。

5. 验证电缆连接：在安装完成后，需要进行电缆连接的验证。

使用电压表或电流表，对电缆进行测试，确保电流在穿刺线夹和电缆之间能够顺利传输，并且无漏电情况发生。

总结来说，电缆穿刺线夹的安装方法主要包括准备工作、电缆的检查、线夹的安装、绝缘套管的安装、电缆的连接和验证等步骤。

通过正确的安装方法，能够确保电缆的连接可靠，并确保电流的安全传输。

在安装过程中，需要注意绝缘胶带的使用和穿孔的位置选择，以及电缆的规格要求和连接的验证，保证线夹的性能和安全性。

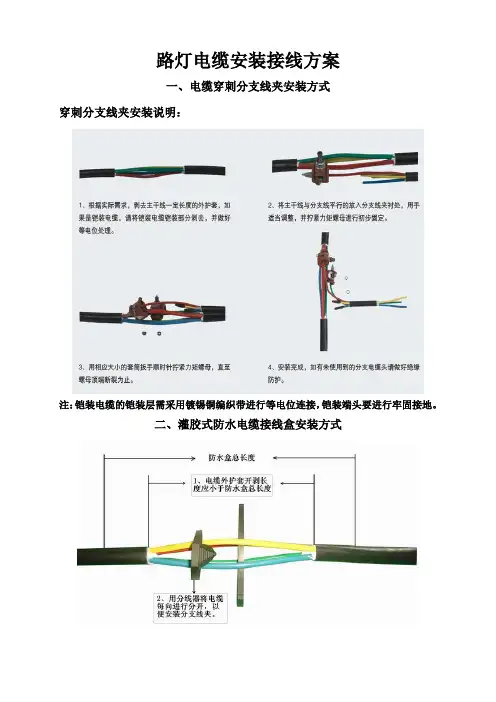

路灯电缆安装接线方案
一、电缆穿刺分支线夹安装方式
穿刺分支线夹安装说明：
注：铠装电缆的铠装层需采用镀锡铜编织带进行等电位连接，铠装端头要进行牢固接地。

二、灌胶式防水电缆接线盒安装方式
瑞侃电力凝胶
结构：是固体中含有高百分比的液体成分，呈交叉链接聚合体矩阵态。

象液体，可紧密依附并密封表面；有弹性，易成型，易操作。

组成：由各种聚合材料构成。

优点：（1）直接压缩成型，不必进行熔化、浇注施工；
（2）有一定粘性，有很好的密封性，可防潮防污；
（3）再次使用时可轻松的清洁和剥离；
（4）在表面形成保护衣，起到防水、抗氧化作用。

（5）温度使用范围广（-40℃——90℃以上）。

住宅工程绝缘穿刺线夹施工工法江苏扬安集团股份有限公司丁惠亮杭春明梁鹤中周友全1.前言在住宅工程中，供电主干线路的安装方法有母线槽连接、T接箱连接及预分支电缆连接，而采用绝缘穿刺线夹连接与上述几种方法比较不仅简便快捷，提高工作效率、节约成本，而且能满足供电的可靠性、安全性。

采用本工艺施工的三个住宅楼质量得到建设方、监理的认可，验收一次性通过。

论文《绝缘穿刺线夹在建设工程中的应用》获扬州市论文交流三等奖。

2.特点住宅楼供电主干线与进表箱支线采用绝缘穿刺线夹连接和传统连接方式比较主要有以下特点：2.1安装简便快捷，只需采用专用套筒扳手即可；2.2不破坏电缆绝缘层，保证供电安全可靠；2.3安装位置可调节，不受空间限制，甚至可以带电作业；2.4安装质量受施工人员技术水平影响较小；2.5材料成本低、工作效率高。

3.适用范围住宅楼主干线与层表箱之间的线缆连接。

4.工艺原理绝缘穿刺线夹施工的连接原理是通过把干线与支线的相线与相线、零线与零线、保护线与保护线分别可靠连接，从而起有效的连接过渡作用，其适用于同（异）径线缆连接（1.5mm2~240mm2）及铜与铜、铝与铝、铜与铝的连接过渡。

将干线与支线的放入相应型号的线夹内，采用专用套筒扳手拧紧力矩螺母的螺帽，直至螺母顶端断裂脱落，以使刀片与线缆铜芯深入交叉多点接触，保证电气可靠连接（图5.2.7）。

5.施工工艺流程及操作要点：在竖井桥架及层表箱体安装完毕的情况下，穿刺线夹安装的程序如下5.1准备工作5.1.1将电缆主干线直接引入本条电缆所对应的最高层，电缆末端采用热缩绝缘套管进行封堵。

5.1.2将支线引入相应的层表箱。

5.1.3剥开主干线及支线的电缆外皮并在各层采用相对应型号的电缆卡进行两点固定，使得电缆在各层受力均匀。

5.2安装步骤5.2.1将线夹打开一定的角度，根据电缆管径螺母调节至合适位置如图5.2.1所示。

5.2.2将支线完全插入到电缆帽套中（支线为BV塑铜线则无需剥皮，若采用电缆则事先剥去电缆外皮）如图5.2.2所示。

绝缘穿刺线夹的安装方法
简便的安装：
1、把线夹螺母调节至合适位置
2、把支线完全插入到电缆帽套中
3.插入主线，如果主线电缆有两层绝缘层，则把插入端的第一层绝缘层剥去一定长度
4、先用手旋紧螺母，把线夹固定在合适位置
5、用尺寸相应的套筒扳手旋紧螺母
6.继续用力旋紧螺母直到顶端断裂脱落，安装完成
1安装前 2安装中 3安装后
安装外观图
穿刺效果剖面图
绝缘皮上穿刺效果
线芯上穿刺效果
安装注意问题：
绝缘穿刺线夹在安装前，应将绝缘线夹表面的污秽物质清楚干净，绝缘层表面不平整、破碎的不宜使用。

应检查线夹型号是否适用导线，分清主线和支线不同的线槽，线夹外壳绝缘破损的亦不得使用。

搭接线的端头应朝电源方向，并套上端头绝缘罩，搭接线的并入或插入应防止损坏矩形刀片，防止搭接线插入不到位。

拧紧螺母应先将两螺栓同时拧紧，再用扳手拧紧，尽可能保持两螺栓同时拧紧，拧紧到力矩螺母断落为止，不得在拧紧压紧螺母，线夹宜水平安装（螺母在上面）。

绝缘穿刺线夹不得用于裸导线的连接，裸导线与绝缘线不得用绝缘穿刺线夹，绝缘穿刺线夹不得受污泥等其它污染，不得敲打、受压。

安装时如有疑问请及时与技术人员或厂家联系。

穿刺线夹在建筑图纸中的应用：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

绝缘穿刺线夹的安装方法
简便的安装:
2、把支线完全插入到电缆帽套中
3•插入主线，如果主线电缆有两层绝缘
层，则把插入端的第一层绝缘层剥去一定
长度
4、先用手旋紧螺母，把线夹固定在合适位置
5、用尺寸相应的套筒扳手旋紧螺母
6•继续用力旋紧螺母直到顶端断裂脱落，安装完成
1安装前
2安装中 3安装后
穿刺效果剖面图
安装外观图
穿刺线夹在建筑图纸中的应用:
绝缘皮上穿刺效果
线芯上穿刺效果
安装注意问题：
-绝缘穿刺线夹在安装前，应将绝缘线夹表面的污秽物质清楚干净， 绝缘层表面不平整、破碎的不宜使用。

-应检查线夹型号是否适用导线，分清主线和支线不同的线槽，线夹 外壳绝缘破损的亦不得使用。

■搭接线的端头应朝电源方向，并套上端头绝缘罩，搭接线的并入或 插入应防止损坏矩形刀片，防止搭接线插入不到位。

-拧紧螺母应先将两螺栓同时拧紧，再用扳手拧紧，尽可能保持两螺 栓同时拧紧，拧紧到力矩螺母断落为止，不得在拧紧压紧螺母，线夹 宜水平安装（螺母在上面）。

-绝缘穿刺线夹不得用于裸导线的连接， 裸导线与绝缘线不得用绝缘 穿刺线夹，绝缘穿刺线夹不得受污泥等其它污染，不得敲打、受压。

-
安装时如有疑问请及时与技术人员或厂家联系。

《电气竖井设条安装》
屮国建筑标准设计研究院出版
序号名称型号规格
1主f：电缆见匚程设计
2穿刺K具见匸程设计
3支持夹具
4分支电缆见I：程设计
z
*-<Γtτ-τyT∏-—J 丿5阴火H堵
6防火封堵
7配电（照明）
箱
见匸程设计
8电缆夹子
］「电缆効单芯电缆
盒盒套。

绝缘穿刺线夹施工工法————————————————————————————————作者: ————————————————————————————————日期：住宅工程绝缘穿刺线夹施工工法江苏扬安集团股份有限公司丁惠亮杭春明梁鹤中周友全1.前言在住宅工程中,供电主干线路的安装方法有母线槽连接、Ｔ接箱连接及预分支电缆连接，而采用绝缘穿刺线夹连接与上述几种方法比较不仅简便快捷，提高工作效率、节约成本,而且能满足供电的可靠性、安全性。

采用本工艺施工的三个住宅楼质量得到建设方、监理的认可，验收一次性通过。

论文《绝缘穿刺线夹在建设工程中的应用》获扬州市论文交流三等奖。

2．特点住宅楼供电主干线与进表箱支线采用绝缘穿刺线夹连接和传统连接方式比较主要有以下特点：2.１安装简便快捷，只需采用专用套筒扳手即可；2.２不破坏电缆绝缘层,保证供电安全可靠;２.3安装位置可调节,不受空间限制，甚至可以带电作业;2.4安装质量受施工人员技术水平影响较小;２.5材料成本低、工作效率高。

3.适用范围住宅楼主干线与层表箱之间的线缆连接。

4.工艺原理绝缘穿刺线夹施工的连接原理是通过把干线与支线的相线与相线、零线与零线、保护线与保护线分别可靠连接，从而起有效的连接过渡作用，其适用于同(异)径线缆连接（１．5mm2～240mｍ2)及铜与铜、铝与铝、铜与铝的连接过渡。

将干线与支线的放入相应型号的线夹内，采用专用套筒扳手拧紧力矩螺母的螺帽,直至螺母顶端断裂脱落,以使刀片与线缆铜芯深入交叉多点接触,保证电气可靠连接(图5.2.7)。

5.施工工艺流程及操作要点：在竖井桥架及层表箱体安装完毕的情况下,穿刺线夹安装的程序如下5.1准备工作5.１.1将电缆主干线直接引入本条电缆所对应的最高层，电缆末端采用热缩绝缘套管进行封堵。

５.１．2将支线引入相应的层表箱。

5．１.3剥开主干线及支线的电缆外皮并在各层采用相对应型号的电缆卡进行两点固定,使得电缆在各层受力均匀。

绝缘穿刺线夹安装技术摘要绝缘穿刺线夹是我国近几年来引进和开发的，作为2010年建筑业十项新技术里的一项新技术进行推广与应用，在电缆接头中作为一种新型的电缆接头连接器技术，施工时无需截断主电缆，可在电缆任意位置做分支，免去了剥除绝缘层、搪锡或压接端子、绝缘包扎等工序，具有导电能力强、配电安全可靠、安装简单等特点，是绝缘导线、电缆的最佳连接器,是代替分线箱、预分支电缆最佳的产品，关键词：高层建筑，绝缘穿刺线夹一、绝缘穿刺线夹的简述1、工艺原理。

穿刺分支电缆的绝缘穿刺线夹具有力矩螺母和穿刺结构，绝缘穿刺线夹由上下分开的两块绝缘支撑通过一拧有力矩螺丝的螺杆连接，力矩螺母用于保证恒定的接触压力，确保良好的电气接触，绝缘支撑内暗藏两片采用特殊合金制成的可与导线多点接触的导体，当用特制的套筒扳手拧线夹力矩螺母，从而使绝缘体内的上、下两组特制合金接触刀片充分握紧被穿刺的导体外护层，使其主、辅导线连通。

同时特制的硅橡胶密封垫因绝缘体的挤压充分包围于被穿刺的导体周围，起到绝缘及密封防水的作用，绝缘穿刺线夹的使用对干线的机械性能和电气性能影响小。

2、适用范围2.1架空低压绝缘电缆支接；2.2低压绝缘进户电线支接；2.3建筑配电系统支接；2.4路灯配电系统支接；2.5对防火有特殊要求的低压绝缘电缆支接；2.6狭隘空间、竖井内、露天均可实施安装；2.7可停电或带电操作；2.8可用于各类同径、异径导线连接。

3、安装特点。

本工法所采用的穿刺线夹是全绝缘壳体，有抗光照及绝缘老化能力，它的结构密封，防水、防腐蚀能力强，接头耐扭曲、防震、阻燃、防电化，并且不需要维护。

它有特制的接触刀片，在连接电缆时，不需要截断主电缆，不需要剥去电缆的绝缘层，不会破坏电缆的机械性能与电气性能即可在电缆任意位置做分支，并且带电即可做电缆分支，可适用于铜铜连接，铝铝对接及铜铝过渡，也可适用于异径导线连接，具有绝缘性能良好、适用范围广的特点。

穿刺线夹安装空间很小，不需要终端箱、分接箱，在经济上可以节省许多费用，具有明显的经济效益，具有广泛的推广和应用价值。

穿刺线夹安装方法附
穿刺线夹是一种常用的电缆连接器，用于在电力线路上连接电缆与线夹。

以下是穿刺线夹的安装方法：
1. 首先要确定安装位置。

根据需要连接的电缆和线夹的规格和尺寸，选择一个合适的位置进行安装。

一般来说，穿刺线夹需要连接到电力线路的导线上。

2. 清理安装位置。

使用刷子或清洁布清理安装位置，确保表面干净、无尘。

3. 安装导线夹。

将穿刺线夹的导线部分插入安装位置中，确保导线插入到位并与电力线路的导线紧密接触。

4. 固定穿刺线夹。

使用螺丝刀或扳手等工具，将穿刺线夹的螺丝旋紧，确保穿刺线夹牢固地固定在安装位置上。

5. 进行电气测试。

安装完成后，使用合适的测试仪器对线夹进行电气测试，确保安装正确并符合要求。

需要注意的是，在进行穿刺线夹的安装过程中，应严格按照安装说明书或相关指导进行操作，确保安装正确且符合安全要求。

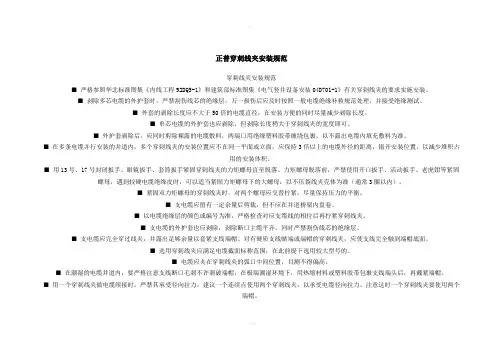

正普穿刺线夹安装规范穿刺线夹安装规范■ 严格参照华北标准图集《内线工程92DQ5-1》和建筑部标准图集《电气竖井设备安装04D701-1》有关穿刺线夹的要求实施安装。

■ 剥除多芯电缆的外护套时，严禁割伤线芯的绝缘层，万一损伤后应及时按照一般电缆绝缘补救规范处理，并接受绝缘测试。

■ 外套的剥除长度应不大于50倍的电缆直径，在安装方便的同时尽量减少剥除长度。

■ 单芯电缆的外护套也应剥除，但剥除长度稍大于穿刺线夹的宽度即可。

■ 外护套剥除后，应同时剪除裸露的电缆敷料，两端口用绝缘塑料胶带缠绕包裹，以不露出电缆内填充敷料为准。

■ 在多条电缆并行安装的井道内，多个穿刺线夹的安装位置应不在同一平面或立面，应保持3倍以上的电缆外径的距离，错开安装位置，以减少堆积占用的安装体积。

■ 用13号、17号封闭扳手、眼镜扳手、套筒扳手紧固穿刺线夹的力矩螺母直至脱落。

力矩螺母脱落前，严禁使用开口扳手、活动扳手、老虎钳等紧固螺母，遇到较硬电缆绝缘皮时，可以适当紧固力矩螺母下的大螺母，以不压裂线夹壳体为准（通常3圈以内）。

■ 紧固双力矩螺母的穿刺线夹时，对两个螺母应交替拧紧，尽量保持压力的平衡。

■ 支电缆应留有一定余量后剪裁，但不应在井道桥架内盘卷。

■ 以电缆绝缘层的颜色或编号为准，严格检查对应支缆线的相位后再拧紧穿刺线夹。

■ 支电缆的外护套也应剥除，剥除断口主缆平齐，同时严禁割伤线芯的绝缘层。

■ 支电缆应完全穿过线夹，并露出足够余量以套紧支线端帽。

对有硬质支线赌端或端帽的穿刺线夹，应使支线完全触到端帽底面。

■ 选用穿刺线夹应满足电缆截面标称范围，在此前提下选用较大型号的。

■ 电缆应夹在穿刺线夹的弧口中间位置，目测不得偏高。

■ 在潮湿的电缆井道内，要严格注意支线断口毛刺不许刺破端帽，在极端潮湿环境下，用热缩材料或塑料胶带包裹支线端头后，再戴紧端帽。

■ 用一个穿刺线夹做电缆续接时，严禁其承受径向拉力。

建议一个连续点使用两个穿刺线夹，以承受电缆径向拉力。
