电缆穿刺线夹安装方法电缆穿刺线夹是一种电力接线装置，用于将电缆连结到设备或终端。

它的主要作用是提供电缆的可靠连接，并确保电流的传输安全和稳定。

下面将介绍电缆穿刺线夹的安装方法。

首先，安装电缆穿刺线夹前，需要准备好所需要的工具和器材，包括电缆穿刺线夹、扳手、螺丝刀、绝缘胶带、绝缘套管等。

1. 检查电缆：在安装之前，应对要使用的电缆进行检查，确保电缆表面无明显损坏或破裂，并检查电缆的规格和型号是否符合设计要求。

如果发现电缆有损坏，需要更换电缆。

2. 安装电缆穿刺线夹：选择适当的位置，将电缆穿刺线夹安装在设备或终端上。

首先使用螺丝刀将电缆穿刺线夹的固定螺丝拧松，将电缆穿过线夹的穿孔，然后将螺丝拧紧，使电缆穿刺线夹紧固在设备或终端上。

3. 安装绝缘套管：为了保护电缆和穿刺线夹的接头，需要在接头处安装绝缘套管。

首先测量所需要的绝缘套管长度，然后使用剪刀将绝缘套管剪成所需的长度。

将绝缘套管套在电缆穿刺线夹的接头处，并使用绝缘胶带固定绝缘套管，确保接头处被充分绝缘。

4. 连接电缆：根据电缆的规格，将电缆的绝缘层剥去一部分，露出足够的裸电线。

然后用扳手拧松电缆穿刺线夹上的螺丝，在螺丝上穿入电缆裸线，并将螺丝拧紧，确保电缆与电缆穿刺线夹的连接良好。

5. 验证电缆连接：在安装完成后，需要进行电缆连接的验证。

使用电压表或电流表，对电缆进行测试，确保电流在穿刺线夹和电缆之间能够顺利传输，并且无漏电情况发生。

总结来说，电缆穿刺线夹的安装方法主要包括准备工作、电缆的检查、线夹的安装、绝缘套管的安装、电缆的连接和验证等步骤。

通过正确的安装方法，能够确保电缆的连接可靠，并确保电流的安全传输。

在安装过程中，需要注意绝缘胶带的使用和穿孔的位置选择，以及电缆的规格要求和连接的验证，保证线夹的性能和安全性。

电缆穿刺线夹施工技术简匱的安装绝缘穿刺线夹是一种为低压绝缘线（缆）的连接而专门设计的产品，通过刺破线（缆）的绝缘层而连接主线和支线，具有如下性能特点：1、采用穿刺结构，安装简单，绝缘导线无需剥皮。

2、线夹为自密封结构，防潮、防水、防腐蚀，延长了绝缘导线及线夹的使用寿命，在水下30cm 深处加载6KV 电压持续1分钟，绝缘无2.把支线完全插人到电缆帽套中 3.插入主鏡”如果主践电缆有两屋昨屋'则把插入轄的第一层绝缘层弟怯一走民度一击穿现象。

3、产品采用特制力矩螺母，其稳定的穿刺压力既能保证有效的穿刺又能在不损伤线（缆）的同时，保证最小的接触电阻和热循环状态。

施工质量不受施工人员技术水平影响，确保连接可靠。

4、接触刀片选用镀锡铜合金，不仅能保证足够的接触面，而且适用于铜、铝的过渡。

5、绝缘壳体玻璃纤维以增强本体强度，抗光照及环境老化。

绝缘强度可以达到6KV 机械实验表明在导线的拉断力下，线夹没有破裂。

6、电气接触电阻小，在大电流情况下，线夹的温升小于连接导体的温升。

冲击电流可达15KA7、线夹穿刺面采用弧形设计，适用于同径、异径线（缆）的连接，连接范围广，可从mm&mm150双螺杆穿剌找夹的安装3.用套觴扳手拧紧。

浜用开口扳手。

1先将线55狞开并把主线卡入主线fll 内. 切勿将主线与刀尺卡歪。

注煮线径范屈艰否对应本经夹。

2再把支线放入支线1?内。

注意事项同上。

6?安装完毕后的效果。

4.注意两个螺母要依次同步往下拧。

5当拧紧到一定力度时恒定力矩螺母拧断。

如图所示。

产品主W ：佔?25mcn ?分A?W ：1.5-ecnm 1 W?<J?：65A外27x41x62 mm Sa ：55 g1.5-2 mmGH1-d5/25心■■: 10-dSmm 1分文：157 AM ■尺寸:48x62x37 rwnSA ： 160 g”潭展： 1.5-2 mmGH1-d5/95主《HR ■: 35-d5mm- 分St ”：35 “6 mm'2,4 A外?R 寸:60x81x100 mm■*1M g■■JUT ： 1.5-2 mmQH1-240/120150-240mm 1 分文■　还120mm ?：211 A外atK0 62xe8x18 mm “:逊g1.5-2.6 mmGH1-240/26N ■■: 16-70mm* 分A??：1.5-emm e 3t66A 外H 尺寸:27x41 x62 mm ■?S5 g MX*： 1.5-2 mm 心"：70-150mm 4 分A*■: 435mm ，I 畑■(67 A 休■尺寸:46x52x87 mm ■*162 g *?!*?： 1.5-2.5 mm 3EM?W ：50-150mm- 分C?WW -150mm* A 外■尺寸:50x61x100 mm ** 219 g 1.5-2.5 mm N ”: 185-240mm 1 分lO-ZSmm 1 ： 102A 外￥彷52xe8x100 mm GH —240/240y; 120-240mm* 分St?W:d6-240mm- 砂S 425 A83x130x130 mm■*1040 gKiUt ： 1.5-2.5 mmAMM. 185-240^ 分AM ：ie-300mm* 425 A 外■尺寸'83x130x130 mm 1040Q *?|3Ur 1.5-2.5 mm ■: 240.400mm 1 分文?■：26-400mm a ff*?M ：426A 定制可定？。

住宅工程绝缘穿刺线夹施工工法江苏扬安集团股份有限公司丁惠亮杭春明梁鹤中周友全1.前言在住宅工程中，供电主干线路的安装方法有母线槽连接、T接箱连接及预分支电缆连接，而采用绝缘穿刺线夹连接与上述几种方法比较不仅简便快捷，提高工作效率、节约成本，而且能满足供电的可靠性、安全性。

采用本工艺施工的三个住宅楼质量得到建设方、监理的认可，验收一次性通过。

论文《绝缘穿刺线夹在建设工程中的应用》获扬州市论文交流三等奖。

2.特点住宅楼供电主干线与进表箱支线采用绝缘穿刺线夹连接和传统连接方式比较主要有以下特点：2.1安装简便快捷，只需采用专用套筒扳手即可；2.2不破坏电缆绝缘层，保证供电安全可靠；2.3安装位置可调节，不受空间限制，甚至可以带电作业；2.4安装质量受施工人员技术水平影响较小；2.5材料成本低、工作效率高。

3.适用范围住宅楼主干线与层表箱之间的线缆连接。

4.工艺原理绝缘穿刺线夹施工的连接原理是通过把干线与支线的相线与相线、零线与零线、保护线与保护线分别可靠连接，从而起有效的连接过渡作用，其适用于同（异）径线缆连接（1.5mm2~240mm2）及铜与铜、铝与铝、铜与铝的连接过渡。

将干线与支线的放入相应型号的线夹内，采用专用套筒扳手拧紧力矩螺母的螺帽，直至螺母顶端断裂脱落，以使刀片与线缆铜芯深入交叉多点接触，保证电气可靠连接（图5.2.7）。

5.施工工艺流程及操作要点：在竖井桥架及层表箱体安装完毕的情况下，穿刺线夹安装的程序如下5.1准备工作5.1.1将电缆主干线直接引入本条电缆所对应的最高层，电缆末端采用热缩绝缘套管进行封堵。

5.1.2将支线引入相应的层表箱。

5.1.3剥开主干线及支线的电缆外皮并在各层采用相对应型号的电缆卡进行两点固定，使得电缆在各层受力均匀。

5.2安装步骤5.2.1将线夹打开一定的角度，根据电缆管径螺母调节至合适位置如图5.2.1所示。

5.2.2将支线完全插入到电缆帽套中（支线为BV塑铜线则无需剥皮，若采用电缆则事先剥去电缆外皮）如图5.2.2所示。

绝缘穿刺线夹施工工法————————————————————————————————作者: ————————————————————————————————日期：住宅工程绝缘穿刺线夹施工工法江苏扬安集团股份有限公司丁惠亮杭春明梁鹤中周友全1.前言在住宅工程中,供电主干线路的安装方法有母线槽连接、Ｔ接箱连接及预分支电缆连接，而采用绝缘穿刺线夹连接与上述几种方法比较不仅简便快捷，提高工作效率、节约成本,而且能满足供电的可靠性、安全性。

采用本工艺施工的三个住宅楼质量得到建设方、监理的认可，验收一次性通过。

论文《绝缘穿刺线夹在建设工程中的应用》获扬州市论文交流三等奖。

2．特点住宅楼供电主干线与进表箱支线采用绝缘穿刺线夹连接和传统连接方式比较主要有以下特点：2.１安装简便快捷，只需采用专用套筒扳手即可；2.２不破坏电缆绝缘层,保证供电安全可靠;２.3安装位置可调节,不受空间限制，甚至可以带电作业;2.4安装质量受施工人员技术水平影响较小;２.5材料成本低、工作效率高。

3.适用范围住宅楼主干线与层表箱之间的线缆连接。

4.工艺原理绝缘穿刺线夹施工的连接原理是通过把干线与支线的相线与相线、零线与零线、保护线与保护线分别可靠连接，从而起有效的连接过渡作用，其适用于同(异)径线缆连接（１．5mm2～240mｍ2)及铜与铜、铝与铝、铜与铝的连接过渡。

将干线与支线的放入相应型号的线夹内，采用专用套筒扳手拧紧力矩螺母的螺帽,直至螺母顶端断裂脱落,以使刀片与线缆铜芯深入交叉多点接触,保证电气可靠连接(图5.2.7)。

5.施工工艺流程及操作要点：在竖井桥架及层表箱体安装完毕的情况下,穿刺线夹安装的程序如下5.1准备工作5.１.1将电缆主干线直接引入本条电缆所对应的最高层，电缆末端采用热缩绝缘套管进行封堵。

５.１．2将支线引入相应的层表箱。

5．１.3剥开主干线及支线的电缆外皮并在各层采用相对应型号的电缆卡进行两点固定,使得电缆在各层受力均匀。

（11）电缆桥架内的电缆应在首端、尾端、转弯及每隔 50m 处，没有编号、型号及起、止点等标记。 （12）电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施。
■ 剥除多芯电缆的外护套时，严禁割伤线芯的绝缘层，万一损伤后应及时按照一般电缆绝缘补救规范处理，并接受绝缘测试。 ■ 外套的剥除长度应不大于 50 倍的电缆直径，在安装方便的同时尽量减少剥除长度。 ■ 单芯电缆的外护套也应剥除，但剥除长度稍大于穿刺线夹的宽度即可。 ■ 外护套剥除后，应同时剪除裸露的电缆敷料，两端口用绝缘塑料胶带缠绕包裹，以不露出电缆内填充敷料为准。 ■ 在多条电缆并行安装的井道内，多个穿刺线夹的安装位置应不在同一平面或立面，应保持 3 倍以上的电缆外径的距离，错开安装位置，以减少堆积占
绝缘穿刺线夹
绝缘穿刺线夹(Insulation Piercing Connectors)主要由绝缘壳体、穿刺刀片、防水胶垫、力矩螺栓组成。当做电缆分支连接时，将分支 电缆插入支线帽并确定好主线分支位置后 ，用套筒扳手拧紧线夹上的力矩螺母 ，随着力矩螺母的拧紧，线夹上下两块暗藏有穿刺刀片的绝缘体 逐渐合龙，同时，包裹在穿刺刀片周围的弧形密封胶垫逐步紧贴电缆绝缘层 ，穿刺刀片亦开始穿刺电缆绝缘层及金属导体 。当密封胶垫和绝缘 油脂的密封程度和穿刺刀片与金属体的接触达到最佳效果时，力矩螺母自动脱落，此时，安装完成且接触点密封和电气效果达到最佳。
电缆桥架布线 （1）在室内采用电缆桥架布线时，其电缆不应有黄麻或其他易延燃材料外护层。 （2）在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。 （3）电缆桥架（托盘）水平安装时的距地高度一般不宜低于 2．50m，垂直安装时距地 1．80m 以下部分应加金属盖板保护，但敷设在电气专用房间（如配电 室，电气竖井、技术层等）内时除外。 （4）电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为 1．5～3m。垂直敷设时，其固定点间距不宜大于 2m。 （5）几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑维护、检修距离。 （6）在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于 40％；控制电缆不应大于 50％。 （7）下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上：

绝缘穿刺线夹安装技术摘要绝缘穿刺线夹是我国近几年来引进和开发的，作为2010年建筑业十项新技术里的一项新技术进行推广与应用，在电缆接头中作为一种新型的电缆接头连接器技术，施工时无需截断主电缆，可在电缆任意位置做分支，免去了剥除绝缘层、搪锡或压接端子、绝缘包扎等工序，具有导电能力强、配电安全可靠、安装简单等特点，是绝缘导线、电缆的最佳连接器,是代替分线箱、预分支电缆最佳的产品，关键词：高层建筑，绝缘穿刺线夹一、绝缘穿刺线夹的简述1、工艺原理。

穿刺分支电缆的绝缘穿刺线夹具有力矩螺母和穿刺结构，绝缘穿刺线夹由上下分开的两块绝缘支撑通过一拧有力矩螺丝的螺杆连接，力矩螺母用于保证恒定的接触压力，确保良好的电气接触，绝缘支撑内暗藏两片采用特殊合金制成的可与导线多点接触的导体，当用特制的套筒扳手拧线夹力矩螺母，从而使绝缘体内的上、下两组特制合金接触刀片充分握紧被穿刺的导体外护层，使其主、辅导线连通。

同时特制的硅橡胶密封垫因绝缘体的挤压充分包围于被穿刺的导体周围，起到绝缘及密封防水的作用，绝缘穿刺线夹的使用对干线的机械性能和电气性能影响小。

2、适用范围2.1架空低压绝缘电缆支接；2.2低压绝缘进户电线支接；2.3建筑配电系统支接；2.4路灯配电系统支接；2.5对防火有特殊要求的低压绝缘电缆支接；2.6狭隘空间、竖井内、露天均可实施安装；2.7可停电或带电操作；2.8可用于各类同径、异径导线连接。

3、安装特点。

本工法所采用的穿刺线夹是全绝缘壳体，有抗光照及绝缘老化能力，它的结构密封，防水、防腐蚀能力强，接头耐扭曲、防震、阻燃、防电化，并且不需要维护。

它有特制的接触刀片，在连接电缆时，不需要截断主电缆，不需要剥去电缆的绝缘层，不会破坏电缆的机械性能与电气性能即可在电缆任意位置做分支，并且带电即可做电缆分支，可适用于铜铜连接，铝铝对接及铜铝过渡，也可适用于异径导线连接，具有绝缘性能良好、适用范围广的特点。

穿刺线夹安装空间很小，不需要终端箱、分接箱，在经济上可以节省许多费用，具有明显的经济效益，具有广泛的推广和应用价值。

穿刺线夹安装方法附
穿刺线夹是一种常用的电缆连接器，用于在电力线路上连接电缆与线夹。

以下是穿刺线夹的安装方法：
1. 首先要确定安装位置。

根据需要连接的电缆和线夹的规格和尺寸，选择一个合适的位置进行安装。

一般来说，穿刺线夹需要连接到电力线路的导线上。

2. 清理安装位置。

使用刷子或清洁布清理安装位置，确保表面干净、无尘。

3. 安装导线夹。

将穿刺线夹的导线部分插入安装位置中，确保导线插入到位并与电力线路的导线紧密接触。

4. 固定穿刺线夹。

使用螺丝刀或扳手等工具，将穿刺线夹的螺丝旋紧，确保穿刺线夹牢固地固定在安装位置上。

5. 进行电气测试。

安装完成后，使用合适的测试仪器对线夹进行电气测试，确保安装正确并符合要求。

需要注意的是，在进行穿刺线夹的安装过程中，应严格按照安装说明书或相关指导进行操作，确保安装正确且符合安全要求。

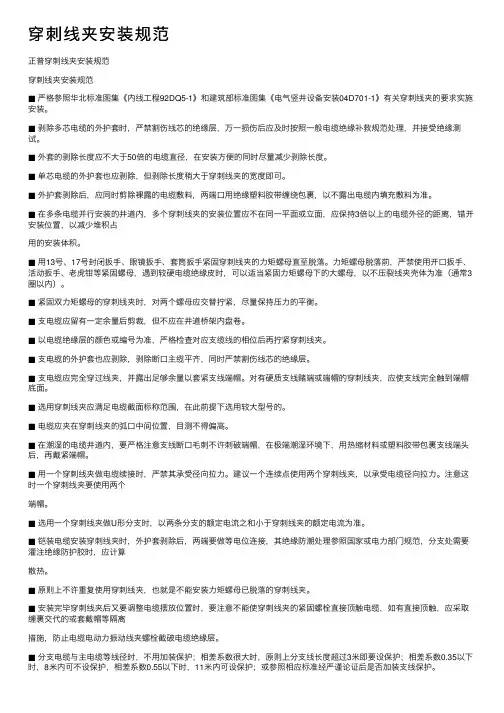

穿刺线夹安装规范正普穿刺线夹安装规范穿刺线夹安装规范■严格参照华北标准图集《内线⼯程92DQ5-1》和建筑部标准图集《电⽓竖井设备安装04D701-1》有关穿刺线夹的要求实施安装。

■剥除多芯电缆的外护套时，严禁割伤线芯的绝缘层，万⼀损伤后应及时按照⼀般电缆绝缘补救规范处理，并接受绝缘测试。

■外套的剥除长度应不⼤于50倍的电缆直径，在安装⽅便的同时尽量减少剥除长度。

■单芯电缆的外护套也应剥除，但剥除长度稍⼤于穿刺线夹的宽度即可。

■外护套剥除后，应同时剪除裸露的电缆敷料，两端⼝⽤绝缘塑料胶带缠绕包裹，以不露出电缆内填充敷料为准。

■在多条电缆并⾏安装的井道内，多个穿刺线夹的安装位置应不在同⼀平⾯或⽴⾯，应保持3倍以上的电缆外径的距离，错开安装位置，以减少堆积占⽤的安装体积。

■⽤13号、17号封闭扳⼿、眼镜扳⼿、套筒扳⼿紧固穿刺线夹的⼒矩螺母直⾄脱落。

⼒矩螺母脱落前，严禁使⽤开⼝扳⼿、活动扳⼿、⽼虎钳等紧固螺母，遇到较硬电缆绝缘⽪时，可以适当紧固⼒矩螺母下的⼤螺母，以不压裂线夹壳体为准（通常3圈以内）。

■紧固双⼒矩螺母的穿刺线夹时，对两个螺母应交替拧紧，尽量保持压⼒的平衡。

■⽀电缆应留有⼀定余量后剪裁，但不应在井道桥架内盘卷。

■以电缆绝缘层的颜⾊或编号为准，严格检查对应⽀缆线的相位后再拧紧穿刺线夹。

■⽀电缆的外护套也应剥除，剥除断⼝主缆平齐，同时严禁割伤线芯的绝缘层。

■⽀电缆应完全穿过线夹，并露出⾜够余量以套紧⽀线端帽。

对有硬质⽀线赌端或端帽的穿刺线夹，应使⽀线完全触到端帽底⾯。

■选⽤穿刺线夹应满⾜电缆截⾯标称范围，在此前提下选⽤较⼤型号的。

■电缆应夹在穿刺线夹的弧⼝中间位置，⽬测不得偏⾼。

■在潮湿的电缆井道内，要严格注意⽀线断⼝⽑刺不许刺破端帽，在极端潮湿环境下，⽤热缩材料或塑料胶带包裹⽀线端头后，再戴紧端帽。

■⽤⼀个穿刺线夹做电缆续接时，严禁其承受径向拉⼒。

建议⼀个连续点使⽤两个穿刺线夹，以承受电缆径向拉⼒。

电缆绝缘穿刺线夹的施工应用作者：卢铭辉来源：《科技创新与应用》2017年第03期摘要：电缆绝缘穿刺线夹是我国近几年从国外引进和自主开发出来代替预分支电缆和传统连接的一种新型连接器，文章结合工程实例，对电缆绝缘穿刺线夹的技术要点，技术指标和特点、并通过质量调研活动，解决了工程上存在的质量问题，创造了一定的经济效益。

供相关人员参考。

关键词：电缆；穿刺线夹；导电性强；安全；节能前言电缆绝缘穿刺线夹早已在发达国家大量使用，并已有37年安全运行的历史，大量应用于建筑物内配电、室外架空线路和电缆直埋线路，电气性能产品符合IEC及欧洲电气标准。

采用电缆作为中小型高层建筑的竖向大容量供电干线，使用电缆绝缘穿刺技术作为新型电缆分支，使供电线路具有最佳性能价格比，使供电方式多样化，满足各种建筑物和不同环境的配电需求，达到最佳的社会效益、经济效益和环境效益。

电缆绝缘穿刺线夹近几年从国外引进我国，适用于小容量动力与照明供电系统的新型电缆T接产品。

1 电缆绝缘穿刺线夹的概述1.1 电缆绝缘穿刺线夹技术要点电缆绝缘穿刺线夹主要用于建筑配电、隧道照明等电缆分支。

将需要对接的两根电缆剥去电缆保护层和铠甲，将其中需对接的一对电缆线（带绝缘层）置于线夹的两组穿刺接触刀片内（图1电缆对接），用专用扳手拧紧力矩螺母，此时，经过精确力度计算的线夹紧固力矩螺母当拧至最佳穿刺力度时，力矩螺母便会自动脱落，两组穿刺刀片刺破电缆线绝缘层与电缆紧密接触（图1穿刺效果），两组刀片之间通过内部特制金属片实现连通（图1穿刺效果剖面图）。

采用电缆穿刺线夹施工时，首先在电缆确定好主线的分支位置处剥去200mm-500mm护套，将其露出电缆支线（无需剥去电缆支线的绝缘层），然后将分支电缆插入具有防水功能的支线帽内，再将线夹固定在主线分支处，在连接处用手拧紧线夹螺母，最后用套筒板手套在固定线夹的下端并用另一套筒板手按顺时针拧紧线夹上的力矩螺母，当穿刺刀片与金属导体的接触达到最佳效果时力矩螺母便会自动断离。

绝缘穿刺线夹的安装方法1.准备工作：-清理工作区域，确保安装环境干净、整洁，没有杂物和灰尘。

-检查绝缘穿刺线夹的质量和型号，确保符合安装要求。

-确定安装位置，并进行必要的测量和标记。

2.安装材料准备：-绝缘穿刺线夹-电动螺丝刀或手动螺丝刀-水平仪、测量工具-橡胶手套、绝缘胶带3.安装步骤：此处以安装在电线杆上为例进行介绍。

-第一步：确定安装位置。

使用水平仪进行水平测量，然后使用测量工具进行垂直测量，将绝缘穿刺线夹的安装位置标记在电线杆上。

-第二步：打孔。

使用钻孔机在电线杆上钻孔，孔的直径应与绝缘穿刺线夹的直径相匹配。

确保钻孔平直、无毛刺。

-第三步：安装绝缘穿刺线夹。

将绝缘穿刺线夹放置在钻孔处，确保其孔位正确对准钻孔。

使用螺丝刀将螺丝拧紧，固定绝缘穿刺线夹。

确保螺丝拧紧不松动，但也不要过度拧紧，以免损坏线夹。

-第四步：连接电缆。

根据需要，剥去电缆绝缘层的一部分，露出内部导体。

将导体插入绝缘穿刺线夹的孔中，将电缆固定在线夹内。

-第五步：绝缘处理。

使用橡胶手套保护自己，并使用绝缘胶带将绝缘层包裹住绝缘穿刺线夹和电缆连接点，确保绝缘层完好，避免电击和短路等事故。

-第六步：检查工作。

检查已安装的绝缘穿刺线夹和电缆连接点是否牢固，无松动和损坏。

使用测量工具检查连接的电缆是否符合规定的尺寸要求。

4.安全注意事项：-在进行安装操作前，务必确保安全帽和绝缘手套已经穿戴好。

-如果在安装过程中发现绝缘穿刺线夹存在缺陷或损坏，请立即停止工作，并更换为新的线夹。

-安装人员应具有一定的电力知识和操作经验，以确保安装工作的安全性和质量。

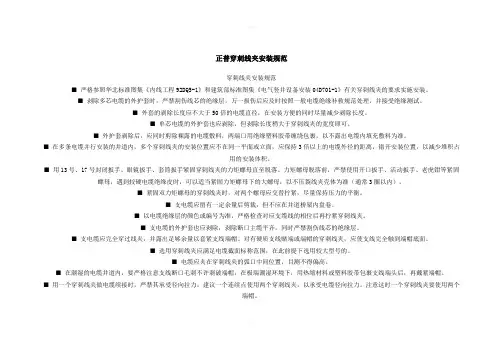

正普穿刺线夹安装规范穿刺线夹安装规范■ 严格参照华北标准图集《内线工程92DQ5-1》和建筑部标准图集《电气竖井设备安装04D701-1》有关穿刺线夹的要求实施安装。

■ 剥除多芯电缆的外护套时，严禁割伤线芯的绝缘层，万一损伤后应及时按照一般电缆绝缘补救规范处理，并接受绝缘测试。

■ 外套的剥除长度应不大于50倍的电缆直径，在安装方便的同时尽量减少剥除长度。

■ 单芯电缆的外护套也应剥除，但剥除长度稍大于穿刺线夹的宽度即可。

■ 外护套剥除后，应同时剪除裸露的电缆敷料，两端口用绝缘塑料胶带缠绕包裹，以不露出电缆内填充敷料为准。

■ 在多条电缆并行安装的井道内，多个穿刺线夹的安装位置应不在同一平面或立面，应保持3倍以上的电缆外径的距离，错开安装位置，以减少堆积占用的安装体积。

■ 用13号、17号封闭扳手、眼镜扳手、套筒扳手紧固穿刺线夹的力矩螺母直至脱落。

力矩螺母脱落前，严禁使用开口扳手、活动扳手、老虎钳等紧固螺母，遇到较硬电缆绝缘皮时，可以适当紧固力矩螺母下的大螺母，以不压裂线夹壳体为准（通常3圈以内）。

■ 紧固双力矩螺母的穿刺线夹时，对两个螺母应交替拧紧，尽量保持压力的平衡。

■ 支电缆应留有一定余量后剪裁，但不应在井道桥架内盘卷。

■ 以电缆绝缘层的颜色或编号为准，严格检查对应支缆线的相位后再拧紧穿刺线夹。

■ 支电缆的外护套也应剥除，剥除断口主缆平齐，同时严禁割伤线芯的绝缘层。

■ 支电缆应完全穿过线夹，并露出足够余量以套紧支线端帽。

对有硬质支线赌端或端帽的穿刺线夹，应使支线完全触到端帽底面。

■ 选用穿刺线夹应满足电缆截面标称范围，在此前提下选用较大型号的。

■ 电缆应夹在穿刺线夹的弧口中间位置，目测不得偏高。

■ 在潮湿的电缆井道内，要严格注意支线断口毛刺不许刺破端帽，在极端潮湿环境下，用热缩材料或塑料胶带包裹支线端头后，再戴紧端帽。

■ 用一个穿刺线夹做电缆续接时，严禁其承受径向拉力。

建议一个连续点使用两个穿刺线夹，以承受电缆径向拉力。

穿刺线夹安装方法
准备：
1、组织施工技术交底和施工安全教育。

2、根据主干线和分支线横截面积大小，正确选择穿刺线夹型号。

3、准备必要工具和辅材。

顺序：
1、根据穿刺分支位置剥除主干电缆外护套。

2、剥除分支电缆外护套。

3、安装穿刺线夹。

电缆外护套剥除长度
单芯电缆外护套剥除长度（穿刺线夹壳体宽度=穿刺线夹密封胶垫宽度，多芯电缆外护套剥除长度 < 50D，D：电缆直径）。

步骤：
（以欧卡姆绝缘穿刺线夹图例展示）
第一步将分支线插入到防护帽内部至顶端。

第二步选好分支位置，将主线正确卡入穿刺线夹。

第三步用套筒扳手平稳、匀速拧紧扭矩螺栓。

第四步将扭矩螺栓外六角帽拧紧至自动断落。

（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

绝缘防水穿刺线夹施工方法
由于绝缘防水穿刺线夹在高速公路机电施工项目中属于一道工序，而且施工方法简便，故以贴图的形式进行工法讲解。

1.将支线插入支线帽。

2.将连接器固定在主线连接位置。

3.顺时针拧连接器上端力矩螺母。

4.拧至力矩螺母脱落即可。

绝缘穿刺线夹近年来在高速公路机电施工项目中，尤其是隧道供配电系统中应用十分普遍，因为其施工简便、接触牢固特点以及该工艺杜绝了传统烫锡干包工艺因工人技能参差不齐而造成的缺陷点，所以得以大面积推广。

值得一提的是，绝缘穿刺线夹虽然有诸多优点，但是其也有缺点：一是由于穿刺线夹连接导线时，由于其接触点较小，当发生故障电流时，往往会引起发热烧坏，因此过载能力差，而且发热后不容易被发现、不利于快速查找故障点；二是绝缘穿刺线夹价格昂贵，尤其是国
际国内名牌厂家生产的（如：西卡姆、斯麦尔等），且设计院在设计中为了防止缺点一的出现，通常在选择线夹额定电流的时候就要比线路的额定电流大，所以导致该材料采购费用较高，不利于建设单位的费用控制。

总而言之，对于施工单位，尤其是福建高速公路机电施工单位，应该大力推广这项技术，不仅因为其施工简便，杜绝了传统接线工艺的很多缺陷问题，而且因为一般的机电工程其数量需求大，单价高，易形成利润点。

最关键的一点，福建高速公路机电系统未大面积推广使用，所以一旦推广成功，后续的机会非常多。

ＮＯ ＮＧＣ ＵＮ Ｄ Ｉ ＡＮＧ ＯＮＧ ～ … 一
— —
ｌ 置 国 ｌ
一 主 持： 杨 留 名 ０ １ ３ 一 ２ … １ １
．
自 实 现 变 电 站 无 人 值 班 管
理模 式 以来 ， 通 过 变 电 站 视 频 监
有 设 备 ．就 需 要 新 增 一 台 球
机 ，在 两 面 墙 上 安 装 球 机 进 行 监 视 ．这 种
绝缘穿捌线夹安装
（ ０ ３ ０ ６ ０ ０ ） 山西省晋 中供 电公 司 刘 军
匾洼 麴’ 阈
（ ０ ３ ０ ６ ０ ０ ） 山西省晋 中电力经 济技 术研 究所 孔 和 琴
螺 母 应 依 次 同 步 往 下 拧 。 穿 刺 线 夹 由 两 块 上 下 分 开 的 绝缘 壳体 支撑 ， 通 过 一 拧 有 力 矩 螺 母 的螺 杆 连 接 。 拧 紧 过 程 中 包 裹 在 穿 刺 刀 片 周 围 的 弧 形 密 封 胶 垫 逐 步 贴 紧
改进 方 案 是 ：
将 槽 型 安 装架 （ ａ ） 改 进 前
摄 像 头 监 视 面
设 备 被 房 屋 等 建 筑 物 遮 挡 而 出
局 现视 频 监视 盲 点 ， 需 要 增 加球 机 来 解 决 监视 盲 点 的 问题 。 这 就 增
的 两 侧 外 折
１ ２ ０ ｏ ． 固 定 在
件的， 在 重要 连接处 要进 行绝 缘 电阻测试 ， 保 证 接 触 电 阻阻值 及线路 绝缘 电阻符合 施工 规范 要求 。 （ ３ ） 塑料 力矩 螺母绝 缘 线夹不 能 敲打 、 受 压 。外 力
型号 的线 夹 。此外 ， 外壳 绝缘 破损 的线 夹不得 使 用 。 电 缆绝缘 层 表面 不平 整 、 破 碎 的部位不 宜使 用线 夹 。 ２ 安 装 中 的 注 意 事 项

简便的安装
1.把线夹螺母调节至合适位置
2.把支线完全插入到电缆帽套中
3.插入主线,如果主线电缆有两层绝缘层, 则把插入端的第一层绝缘层剥去一定长度.
4.先用手旋紧螺母,把线夹固定在合适位置
5.用尺寸相应的套筒扳手旋紧螺母
6.继续用力旋紧螺母直到顶端断裂脱落,
安装完成
为什么要选择绝缘穿刺线夹(IPC)
4.1.安装简便
不需要剥去电费的绝缘皮即可做电缆分支,接头完全绝缘,不需截断主电缆,可在电缆任意位置做分支,安装简便可靠,只需用套筒扳手可带电安装.
4.2.使用安全
接头耐扭曲、防震、防火、防水、防电化腐蚀老化，无需维护，已成功使用30年
4.3.节约成本
安装空间极小，节省桥架和土建费用，建筑中应用，不需要终端箱、分线箱，不需电缆返线，节省电缆投资，电缆+线夹的费用低于其他供电系统。

穿刺线夹的安装要求■剥除多芯电缆的外护套时，严禁割伤线芯的绝缘层，万一损伤后应及时按照一般电缆绝缘补救规范处理，并接受绝缘测试。

■外套的剥除长度应不大于50倍的电缆直径，在安装方便的同时尽量减少剥除长度。

■单芯电缆的外护套也应剥除，但剥除长度稍大于穿刺线夹的宽度即可。

■外护套剥除后，应同时剪除裸露的电缆敷料，两端口用绝缘塑料胶带缠绕包裹，以不露出电缆内填充敷料为准。

■在多条电缆并行安装的井道内，多个穿刺线夹的安装位置应不在同一平面或立面，应保持3倍以上的电缆外径的距离，错开安装位置，以减少堆积占用的安装体积。

■用13号、17号封闭扳手、眼镜扳手、套筒扳手紧固穿刺线夹的力矩螺母直至脱落。

力矩螺母脱落前，严禁使用开口扳手、活动扳手、老虎钳等紧固螺母，遇到较硬电缆绝缘皮时，可以适当紧固力矩螺母下的大螺母，以不压裂线夹壳体为准（通常3圈以内）。

■紧固双力矩螺母的穿刺线夹时，对两个螺母应交替拧紧，尽量保持压力的平衡。

■支电缆应留有一定余量后剪裁，但不应在井道桥架内盘卷。

■以电缆绝缘层的颜色或编号为准，严格检查对应支缆线的相位后再拧紧穿刺线夹。

■支电缆的外护套也应剥除，剥除断口主缆平齐，同时严禁割伤线芯的绝缘层。

■支电缆应完全穿过线夹，并露出足够余量以套紧支线端帽。

对有硬质支线赌端或端帽的穿刺线夹，应使支线完全触到端帽底面。

■选用穿刺线夹应满足电缆截面标称范围，在此前提下选用较大型号的。

■电缆应夹在穿刺线夹的弧口中间位置，目测不得偏高。

■在潮湿的电缆井道内，要严格注意支线断口毛刺不许刺破端帽，在极端潮湿环境下，用热缩材料或塑料胶带包裹支线端头后，再戴紧端帽。

■用一个穿刺线夹做电缆续接时，严禁其承受径向拉力。

建议一个连续点使用两个穿刺线夹，以承受电径向拉力。

注意这时一个穿刺线夹要使用两个端帽。

■选用一个穿刺线夹做U形分支时，以两条分支的额定电流之和小于穿刺线夹的额定电流为准。

■原则上不许重复使用穿刺线夹，也就是不能安装力矩螺母已脱落的穿刺线夹。
