永磁无刷直流电机简介

对永磁无刷直流电机和开关磁阻电机的理解一、永磁无刷直流电动机（1）、简介直流电动机虽然起动和调速性能好，堵转转矩大，但是直流电动机具有电刷和换向器组成的机械换向装置，其间的滑动接触严重影响了电机的精度和可靠性，缩短电机寿命，需要经常维，产生的火花会引起无线电干扰，并且电刷换向装置又使直流电机变得结构复杂，工作噪声大。

在微电子技术、电力电子技术和电机控制技术日趋成熟的基础上，人们应用高性能永磁材料创造出了无接触式换向的直流电机，我们称之为永磁无刷直流电机。

（2）、基本结构永磁无刷直流电动机主要由永磁电动机本体、转子位置传感器和功率电子开关三部分组成。

直流电源通过电子开关向电动机定子绕组供电，由位置传感器检测电动机转子位置并发出电信号去控制功率电子开关的导通和关断，使电动机转动。

（3）、工作原理以下举一相导通星形三相三状态的例子说明。

一相导通星形三相三状态永磁无刷直流电动机三只光电位置传感器H1、H2、H3在空间对称均布，遮光圆盘与电机转子同轴安装，调整圆盘缺口与转子磁极的相对位置使缺口边沿位置与转子磁极的空间位置相对应。

缺口位置使光电传感器H1受光而输出高电平，功率开关管VT1导通，电流流入A相绕组，形成位于A相绕组轴线上的电枢磁动势Fa，Fa顺时针方向超前于转子磁动势Ff150°电角度。

Fa与Ff相互作用拖动转子顺时针旋转，当转子转过120°电角度时，与转子同轴安装的圆盘转到使光电传感器H2受光、H1遮光，功率开关管VT1关断、VT2导通，A相绕组断开，电流流入B相绕组，电流换相。

电枢磁动势变为Fb，Fb在顺时针方向继续领先转子磁势Ff150°电角度，两者相互作用，又驱动转子顺时针方向旋转。

当转子磁极转到240°时，电枢电流从B相换流到C相，产生的电磁转矩继续使电机转子旋转，直至重新回到起始位置，完成一个循环。

（4）、控制方法永磁无刷直流电动机的控制方法，按有无转子位置传感器，可分为有位置传感器控制和无位置传感器控制。

永磁无刷直流电机及其控制一、本文概述永磁无刷直流电机（Permanent Magnet Brushless DC Motor，简称BLDC）是一种结合了直流电机与无刷电机优点的先进电机技术。

本文将对永磁无刷直流电机及其控制技术进行详细的阐述和探讨。

我们将概述永磁无刷直流电机的基本原理和结构特点，包括其与传统直流电机的区别，以及为何在现代工业和家用电器等领域得到广泛应用。

接着，我们将深入探讨永磁无刷直流电机的控制策略，包括位置传感器控制、无位置传感器控制以及先进的电子控制技术，如微处理器和功率电子器件的应用。

我们还将分析永磁无刷直流电机的性能优化和故障诊断技术，以提高其运行效率和可靠性。

我们将展望永磁无刷直流电机及其控制技术的发展趋势，并探讨其在未来可持续能源和智能制造等领域的应用前景。

通过本文的阐述，读者可以对永磁无刷直流电机及其控制技术有更为全面和深入的理解。

二、永磁无刷直流电机的基本原理永磁无刷直流电机（Permanent Magnet Brushless DC Motor，简称BLDC）是一种结合了直流电机与无刷电机优点的电机类型。

其基本原理主要依赖于磁场与电流之间的相互作用，以及电子换向器的无刷换向技术。

磁场与电流相互作用：永磁无刷直流电机中，永磁体（通常是稀土永磁材料）被用来产生恒定的磁场。

当电流通过电机的电枢（也称为线圈或绕组）时，电枢会产生一个电磁场。

这个电磁场与永磁体的磁场相互作用，导致电机转子的旋转。

无刷换向技术：与传统的有刷直流电机不同，永磁无刷直流电机使用电子换向器代替了机械换向器。

电子换向器通过控制电流在电枢中的流动方向，实现了电机的无刷换向。

这种技术不仅提高了电机的效率，还降低了维护成本和噪音。

控制策略：为了精确控制电机的转速和方向，永磁无刷直流电机通常与电子速度控制器（ESC）一起使用。

电子速度控制器可以根据输入信号（如PWM信号）调整电枢中的电流大小和方向，从而实现对电机转速和方向的精确控制。

永磁无刷直流电机的构造永磁无刷直流电机是一种重要的电动机类型，其构造与传统的有刷直流电机有所不同。

在本文中，我们将深入探讨永磁无刷直流电机的构造，了解其工作原理以及与其他类型电机的区别。

一、永磁无刷直流电机的构造永磁无刷直流电机由多个关键组件构成，包括转子、定子和电子调速器。

下面我们将逐一介绍这些部件的功能和特点。

1. 转子转子是电机中的旋转部分，由永磁体和轴承组成。

其中，永磁体通常由稀土永磁材料制成，具有较高的磁场强度和矫顽力，能够提供较大的转矩。

轴承则用于支撑转子的转动，通常采用滚珠轴承或磁悬浮轴承。

2. 定子定子是电机中的固定部分，由线圈、铁心和绕组等组成。

线圈通常由导电材料绕制而成，绕制方式包括单层绕组和多层绕组。

铁心则用于增强磁场，并且通过绕组与转子的磁场相互作用，实现电能到机械能的转换。

3. 电子调速器电子调速器是永磁无刷直流电机的控制中枢，通过电子器件对电机的电流进行控制和调节。

常见的电子调速器包括三相桥式整流器、逆变器和控制芯片等。

电子调速器通过控制转子上的永磁体和定子上的绕组之间的电流关系，实现对电机转速和扭矩的精准调控。

二、永磁无刷直流电机的工作原理永磁无刷直流电机的工作原理基于磁场的相互作用，其具体过程如下：1. 磁场形成当电流通过定子绕组时，会在定子和转子之间产生一个旋转磁场。

这个旋转磁场由定子绕组的电流和转子上的永磁体形成。

2. 磁场相互作用转子上的永磁体与定子绕组之间的磁场相互作用，导致转子受到力矩的作用而开始旋转。

这个力矩的大小与磁场强度、永磁体形状和绕组电流等因素有关。

3. 电子调速器控制电子调速器通过控制定子绕组的电流和磁场强度，可以实现对电机转速和扭矩的调节。

通过改变电子调速器的工作方式，可以实现电机的正转、反转和调速等功能。

三、永磁无刷直流电机与其他电机的区别与传统的有刷直流电机相比，永磁无刷直流电机具有以下特点：1. 无刷结构永磁无刷直流电机采用了无刷结构，消除了传统电机中刷子的使用，减少了能量损耗和机械磨损，并提高了电机的可靠性和寿命。

有刷和无刷永磁直流电机的主要区别在于永磁有刷直流电机的励磁绕组用永磁铁代替的。

下面具体讲解下。

永磁无刷直流电动机：是由一块或多块永磁体建立磁场的直流电动机，其性能与恒定励磁电流的他励直流电动机相似，可以由改变电枢电压来方便地调速。

与他励式直流电动机相比，具有体积小、效率高、结构简单、用铜量少等优点，是小功率直流电动机的主要类型。

永磁有刷直流电机：有刷电机的定子上安装有固定的主磁极和电刷，转子上安装有电枢绕组和换向器。

直流电源的电能通过电刷和换向器进入电枢绕组，产生电枢电流，电枢电流产生的磁场与主磁场相互作用产生电磁转矩，使电机旋转带动负载。

由于电刷和换向器的存在，有刷电机的结构复杂，可靠性差，故障多，维护工作量大，寿命短，换向火花易产生电磁干扰。

永磁无刷直流电机设计实例永磁无刷直流电机（Brushless DC Motor，BLDC）是一种形式先进的电机，具有高效率、长寿命、高功率密度、高控制精度等优点，已广泛应用于机床、机器人、电动工具等领域。

在本文中，我们将介绍永磁无刷直流电机的设计实例。

1. 电机参数计算在进行永磁无刷直流电机设计之前，首先需要计算出电机的一些参数，包括额定功率、额定转速、额定电压、额定电流等。

这些参数将作为电机设计的基础。

1.1 标称功率Pn = Tmax × ωnPn 为电机标称功率，Tmax 为电机最大扭矩，ωn 为电机额定转速。

1.2 额定转速永磁无刷直流电机的额定转速通常由应用需求决定。

对于电动工具来说，需要较高的额定转速，而对于机床来说，需要较低的额定转速。

通常情况下，可以根据应用的要求来选择适当的额定转速。

永磁无刷直流电机的额定电压通常由电源系统决定。

通常情况下，可以选择电压稳定器或直流电源来提供稳定的电压。

根据实际需求和电源系统的限制，可以确定电机的额定电压。

2. 永磁体设计永磁体是永磁无刷直流电机中最重要的组件之一，其设计将直接影响电机的性能。

永磁体的设计包括永磁体的形状、尺寸以及选用的材料。

2.1 形状与尺寸永磁体的形状和尺寸对电机的输出特性有着重要的影响。

通常情况下，可以选择方形、圆形、椭圆形等形状，并根据电机设计参数计算出永磁体的尺寸。

2.2 材料选择永磁体选用的材料决定了电机的性能。

目前常用的永磁体材料有 NdFeB、SmCo、AlNiCo 等。

不同的永磁体材料具有不同的磁性能、机械性能和耐温性能，应根据实际应用需求进行选择。

3. 绕组设计绕组是永磁无刷直流电机中的另一个关键组件，在电机的输出特性和效率上起着重要作用。

绕组的设计涉及到绕组的形状、导线直径、匝数和线材材料等方面。

绕组的形状通常与永磁体相对应，可以根据永磁体的形状来确定绕组的形状。

3.2 导线直径导线直径直接影响到电机的电阻和电感，对电机的输出特性和效率有着重要影响。

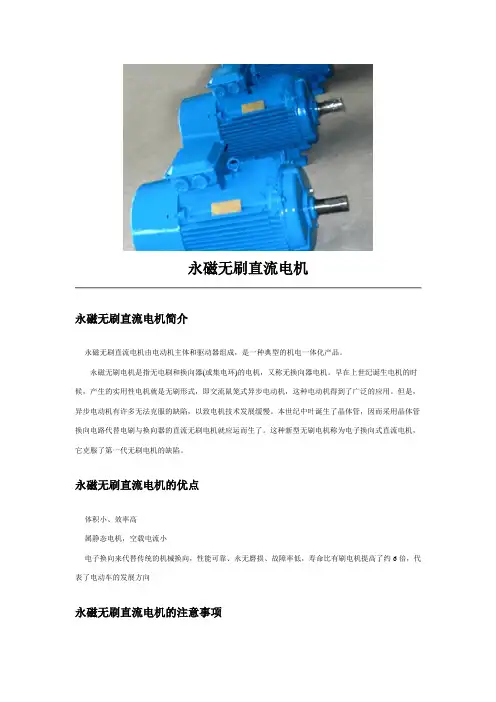

永磁无刷直流电机永磁无刷直流电机简介永磁无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。

永磁无刷电机是指无电刷和换向器(或集电环)的电机，又称无换向器电机。

早在上世纪诞生电机的时候，产生的实用性电机就是无刷形式，即交流鼠笼式异步电动机，这种电动机得到了广泛的应用。

但是，异步电动机有许多无法克服的缺陷，以致电机技术发展缓慢。

本世纪中叶诞生了晶体管，因而采用晶体管换向电路代替电刷与换向器的直流无刷电机就应运而生了。

这种新型无刷电机称为电子换向式直流电机，它克服了第一代无刷电机的缺陷。

永磁无刷直流电机的优点体积小、效率高属静态电机，空载电流小电子换向来代替传统的机械换向，性能可靠、永无磨损、故障率低，寿命比有刷电机提高了约6倍，代表了电动车的发展方向永磁无刷直流电机的注意事项价格高，控制器要求高；低速起动时有轻微振动，如速度加大换相频率增大，就感觉不到振动现象了；易形成共振，因为任何一件东西都有一个固有振动频率，如果无刷电机的振动频率与车架或塑料件的振动频率相同或接近时就容易形成共振现象，但可以通过调整将共振现象减小到最小程度。

所以采用无刷电机驱动的电动车有时会发出一种嗡嗡的声音是一种正常的现象。

永磁无刷直流电机的优越性永磁无刷直流电机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能，但直流电机的优点也正是它的缺点，因为直流电机要产生额定负载下恒定转矩的性能，则电枢磁场与转子磁场须恒维持90°，这就要藉由碳刷及整流子。

碳刷及整流子在电机转动时会产生火花、碳粉因此除了会造成组件损坏之外，使用场合也受到限制。

交流电机没有碳刷及整流子，免维护、坚固、应用广，但特性上若要达到相当于直流电机的性能须用复杂控制技术才能达到。

现今半导体发展迅速功率组件切换频率加快许多，提升驱动电机的性能。

微处理机速度亦越来越快，可实现将交流电机控制置于一旋转的两轴直交坐标系统中，适当控制交流电机在两轴电流分量，达到类似直流电机控制并有与直流电机相当的性能。

稀土永磁无刷直流电动机原理1.稀土永磁无刷直流电动机的结构特点无刷直流电动机（BLDCM）由电动机本体和驱动器组成，是一种典型的机电一体化产品。

电动机的定子绕组做成三相对称星行接法，同三相异步电动机十分相似。

电动机转子由钕铁硼永磁材料构成。

在定转子形成的气隙中产生N-S级相间的方波磁场，所以也把这种电动机称为“方波电动机”。

为了使电动机绕组准确换向，在电动机内装有位置传感器，作为转子极性的位置信号驱动器组成：作为操纵中枢的单片机；作为电子换向的由IGBT或MOSFET组成的逆变桥；作为电压型交一直一交主电路的整流、滤波单位；作为人机接口的键盘和数字显示单位；作为操纵、驱动电源的开关电源。

2.无刷直流电动机的要紧特点高效率：无刷直流电动机转子上既无铜耗也无铁耗，其效率比同容量异步电动机提高5%-12%。

功率因子高：无刷直流电动机无需从电网吸取激磁电流，功率因子接近1。

启动转矩大，启动电流小：无刷直流电动机的机械特性和调节特性与他激直流电动机枢控时相应特性类似，所以它的启动转矩大，启动电流小，调节范围宽，但没有因电刷换向器引起的缺点，电子换向取代了机械换向。

电动机出力高：该电动机的体积和最高工作转速相同时，较异步电动机输出功率提高30%。

适应性强：电源电压偏离额定值+10%或-15%，环境温度相差40K以及负载转矩从0—100%额定转矩波动时，无刷直流电动机的实际转速与设定转速的稳态偏差，不大于设定转速±1%。

无刷直流电动机是一种自控式调速系统，它无需像普通同步电动机那样需要启动绕组；在负载突变时，不会产生振荡和失步。

无刷直流电动机具有直流电动机特性、交流异步电动机的结构。

无刷直流电动机适合长期低速运转、频繁启动的场合，这是变频调速器拖动Y 系列电动机不可能实现的。

3.工作原理无刷直流电动机由电动机主体和驱动器组成，是一种典型的机电一体化产品。

电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。
