园林制图 第一章--绘图工具.

  • 格式：ppt
  • 大小：8.09 MB
  • 文档页数：25

下载文档原格式

  / 25

合集下载

园林制图与识图课件第一章园林制图基本知识

园林制图与识图课件第一章园林制图基本知识

1. 结构图中的支撑线 土方填挖区的零点线 分水线、中心线、对称线、定位轴线
1. 总平面图中用地范围，用红色，也称“红线” 2. 预应力钢筋线 见各有关专业制图标准 假想轮廓线成型前原始轮廓线 不需画全的折断界线 不需画全的断开界线、构造层次的断界线
•
1.1 国家制图标准的有关规定
1.1.4 图线
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
非圆曲线和复杂图形的尺寸标注
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
坡度的尺寸注法
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
➢ 尺寸的简化标注
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
➢ 尺寸的简化标注
•对称构件尺寸标注方法
图线交接的画法
画法说明 点划线相交时，应以长划线段相交，点划线 的起始与终了应为线段
虚线与虚线或与其他线垂直相交时，在垂足 处不应留有空隙
正确
图例
错误
•
1.1 国家制图标准的有关规定
1.1.4 图线
图线交接的画法
虚线为粗实线的延长线时不得以短划相接， 要留有空隙以表示两种图线的分界
圆心应以中心线的线段交点表示。中心线应 超出圆周约5mm;当圆直径小于12mm时，中心 线可用细实线画出，超出圆周约3mm
1. 剖面图中被剖切的次要构件的轮廓线 2. 平、立、剖面图中园林建筑构配件的轮廓线 3. 构造详图及构配件详图中一般轮廓线
尺寸线、尺寸界线、图例线、索线符号、标高符号、详图材料做法引出线等
1. 新建筑物的不可见轮廓线 2. 结构图上不可见钢筋及螺栓线
1. 一般不可见轮廓线 2. 建筑构造及建筑构配件不可见轮廓线 3. 拟扩建的建筑物轮廓线

最新《园林制图》第一章

最新《园林制图》第一章

2
5
4
0
265 400
265
5400 400
566
4
0
50
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
➢ 非圆曲线和复杂图形的尺寸标注
400 500 500 500 500 500 500 6800
1000
240 556 750 880 972
180
1.1 国家制图标准的有关规定
4x100=400
画法说明
点划线相交时，应以长划线段相交，点 划线的起始与终了应为线段
正确
图例
错误
虚线与虚线或与其他线垂直相交时，在 垂足处不应留有空隙
1.1 国家制图标准的有关规定
1.1.4 图线
图线交接的画法
虚线为粗实线的延长线时不得以短划相接， 要留有空隙以表示两种图线的分界
圆心应以中心线的线段交点表示。中心线应 超出圆周约5mm;当圆直径小于12mm时，中心 线可用细实线画出，超出圆周约3mm
0
4
4 0
R33
R14
R130
R60
32
R2
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
➢ 角度、弧长、弦长的标注
3

°
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
➢ 桁架结构、钢筋以及管线等的单线图的标注
0
0
1677
0
5
0
0
5
1677
0
0
1
5
566
1677
2
7
1500 1500
6000
1.1.5 尺寸标注

园林工程制图1制图基本知识与技能

园林工程制图1制图基本知识与技能

3.3.3 平面图形的线段分析 a、已知线段 b、中间线段 c、连接线段
3.3.4 平面图形的画图步骤（图1-38）
3.3.5 平面图形尺寸标注的指导思想和具体步骤 3.3.5.1 尺寸标注的指导思想（图1-39）
1）从满足画图的需要出发，做到标注完整； 2）严格遵守国家标准，做到标注正确、清晰。
3.1.5.3 用圆弧连接一已知直线和一已知圆弧（图1-32）
3.2 椭圆的近似画法
3.2.1 精确画法——同心圆法
3.2.1 近似画法——四心圆法
3.3 平面图形
3.3.1 平面图形的尺寸分析
3.3.2 尺寸基准
尺寸基准是指图纸上注写尺寸的起点或物体上度量尺寸的起点， 包括：对称平面、中心线、轴线、较大的平面或棱线、轮廓线、圆 心等。
a、对半圆和小于半圆的圆弧应标半径（R），尺寸线一般从圆 心引出。
b、对圆和大于半圆的圆弧应标直径（ ），尺寸线一般应通过 圆心。
c、标注球的半径或直径时，需在半（直）径符号前加注球形代 号“S”，注写方法同圆弧半径和直径。
2.5.3 角度、弧长、弧弦的标注 a、角度的尺寸线应画成细实线圆弧，该圆弧的圆心应是角的顶
2.5.1.3 尺寸起止符号 a、一般用中粗斜短线绘制，倾斜方向应与尺寸界线成顺时针45
度，长度宜为2-3mm。 b、当相邻的尺寸界线的间隔很小时，起止符号可以绘制成小黑
圆点。 c、半径、直径、角度和弧长的尺寸起止符号，宜用箭头表示。
2.5.1.4 尺寸数字 a、图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。 b、图样上的尺寸单位，除标高及总平面图以m为单位外，其他
必须以mm为单位。因此图上的标注的尺寸一律不写单位。 c、图样上标注尺寸时，一般采用3.5号数字，同一张图纸上尺

园林制图复习资料(2)

园林制图复习资料(2)

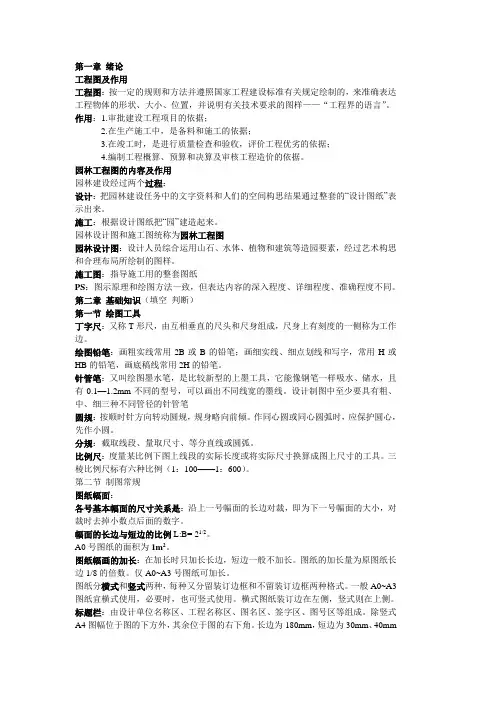

第一章绪论工程图及作用工程图：按一定的规则和方法并遵照国家工程建设标准有关规定绘制的，来准确表达工程物体的形状、大小、位置，并说明有关技术要求的图样——“工程界的语言”。

作用：1.审批建设工程项目的依据；2.在生产施工中，是备料和施工的依据；3.在竣工时，是进行质量检查和验收，评价工程优劣的依据；4.编制工程概算、预算和决算及审核工程造价的依据。

园林工程图的内容及作用园林建设经过两个过程：设计：把园林建设任务中的文字资料和人们的空间构思结果通过整套的“设计图纸”表示出来。

施工：根据设计图纸把“园”建造起来。

园林设计图和施工图统称为园林工程图园林设计图：设计人员综合运用山石、水体、植物和建筑等造园要素，经过艺术构思和合理布局所绘制的图样。

施工图：指导施工用的整套图纸PS：图示原理和绘图方法一致，但表达内容的深入程度、详细程度、准确程度不同。

第二章基础知识（填空判断）第一节绘图工具丁字尺：又称T形尺，由互相垂直的尺头和尺身组成，尺身上有刻度的一侧称为工作边。

绘图铅笔：画粗实线常用2B或B的铅笔；画细实线、细点划线和写字，常用H或HB的铅笔，画底稿线常用2H的铅笔。

针管笔：又叫绘图墨水笔，是比较新型的上墨工具，它能像钢笔一样吸水、储水，且有0.1—1.2mm不同的型号，可以画出不同线宽的墨线。

设计制图中至少要具有粗、中、细三种不同管径的针管笔圆规：按顺时针方向转动圆规，规身略向前倾。

作同心圆或同心圆弧时，应保护圆心，先作小圆。

分规：截取线段、量取尺寸、等分直线或圆弧。

比例尺：度量某比例下图上线段的实际长度或将实际尺寸换算成图上尺寸的工具。

三棱比例尺标有六种比例（1：100——1：600）。

第二节制图常规图纸幅面：各号基本幅面的尺寸关系是：沿上一号幅面的长边对裁，即为下一号幅面的大小，对裁时去掉小数点后面的数字。

幅面的长边与短边的比例L:B= 21/2。

A0号图纸的面积为1m2。

图纸幅画的加长：在加长时只加长长边，短边一般不加长。

园林制图第一章-基本制图标准

园林制图第一章-基本制图标准

角度的标注;圆(弧)、弧长和角度的标注都应使用箭头起止符号。
坡度标注
坡度常用百分数、比例或比值表示。
坡向采用指向下坡方向的箭头表示，坡度百分数或比例数字应标注在箭头的短线上。
用比值标注坡度时，常用倒三角形标注符号，铅垂边的数字常定为I，水平边上标注比值数字。
标高标注有两种形式。
标高标注
2
曲线标注
基本制图标准及制图方法
单击添加副标题
基本制图标准
图纸幅面尺寸
园林制图采用国际通用的A系列幅面规格的图纸。A0幅面的图纸称为零号图纸(0#)，A1幅面的图纸称为壹号图纸(1#)。相邻幅面的图纸的对应边之比符合 图纸幅面的规格及尺寸见下表
图纸幅面加长
标题栏与会签栏
图线
制图中常用的线型有：实线、虚线、点划线和折断线．它们在线条图中具有不同的作用。通常来说，实线--可见部分、虚线--不可见部分、粗实线--强调
图线画法
同纸张、同比例：相同线宽组 平行线间隙≧粗线宽度（或0.7mm） 非实线的线段长度和间隙宜相等 直线的相交或相接应该明确、肯定。实线与实线应相交于一点，或略微有点出头。虚线、点划线应相交于线段的中部。 两圆或圆弧相接时，可先作长为两圆半径之和的线段，然后分别以该线端点为圆心作圆或圆弧，使相接部分吻合，以免相接部位线条变粗。 直线应沿曲线接点处切线方向与曲线相接。制图时应先作曲线、后接直线。直线和曲线的粗细应一致，接点应平滑。 所绘图线不应穿过文字、数字和符号，若不能避免时应将线条断开，保证文字、数字和符号的清晰。
汉字不论繁简，都是由横、竖、撇、捺、钓、挑和点等基本笔划构成的，书写时应注重基本笔划，掌握书写要领，并注意各种部首和边旁在字格中的位置和比例关系。
01
每个汉字是一个整体，其间架结构应平稳匀称、分布均匀、疏密有致。一般字体的主要笔划应该顶格，但像”国、围、图”等全包围结构的字体应四周缩格，“贝、且、月”等应左右缩格。由几个部分组成的字体应注意各部分的比例关系，笔划复杂的应占较大的位置，并且注意笔划之间的穿插和避让。

园林制图基础知识PPT课件

园林制图基础知识PPT课件
• 其他用具
– 擦皮和擦图片 – 纸张（制图纸和描图纸）、透明胶带和绘图
三眼钉 – 小刀（削铅笔）、单面刀片（裁图纸）和双
面刀片（刮画错的墨线或墨斑） – 小钢笔（书写工程字、数字和符号）、墨水
（碳素墨水和绘图墨水）、清洁帚
第二节 制图常规
• 图纸幅面：
图框线
幅面线
不需要装订的图样
需要装订的图样
装订边 标题栏
– 三角板：45°和60 °两种
• 绘制一般的平行线组合垂线
• 工作时，丁字尺尺头须靠着图板的左侧 边，左手大拇指轻压尺身，其余手指扶 住尺头，稍向右按，使尺头靠紧图板工 作边
手 握 丁 字 尺 的 姿 势
运笔方向
用丁字尺作水平线
丁 字 尺
移 动 方 向
用丁字尺和三角板作铅垂线 运 笔 方 向
丁字尺的基 本用法
幅面代号 B×L a c e
A0 841×1189
A1 594×841
10 20
A2 420×594
25
A3 297×420
A4 210×297
5 10
（单位：mm）
第二节 制图常规
• 图纸幅面
– 各号基本幅面的尺寸 关系是：沿上一号幅 面的长边对裁，即为 下一号幅面的大小， 对裁时去掉小数点后 面的数字。
第二章 园林制图基础知识
第一节 绘图工具及其使用 第二节 制图常规
第一节 绘图工具及其使用
• 图板、丁字尺和三角板 • 绘图铅笔 • 针管笔 • 绘图仪 • 比例尺
图板、丁字尺和三角板
• 图板：
框架（短边为工作边）
– 零号（1200mm*900mm） 面板（工作面）
– 壹号（900mm*600mm）

01园林制图(第一章)

❖常用建筑材料图例
➢图例中的规则斜线一律为45° ➢相同图例相接宜错开或相反方向绘制 ➢标注处图线应断开
§1—2 制图基本规定
❖符号
➢详图、索引符号 • 索引标志：
– 标注在被索引的局部或构件旁 – 用来注明被索引的局部或构件详图的编号及
详图所在的图纸编号
§1—2 制图基本规定
❖符号
➢详图索引符号
求作外接圆弧。 » 作圆弧内接两圆弧 例4：已知半径为r1，r2两圆弧及连接圆弧半径为r，
求作内接圆弧。
作圆弧外接两圆弧
r
O4
O1
r
O2
a
b
O3
作圆弧内接两圆弧 O4
a
O1
r
b
O2
O3
§1—3 绘图方法及步骤
❖基本作图方法
➢椭圆的作法
• a 近似画法（已知长轴、短轴 ：AB、CD） • b 精确画法
❖基本作图方法
➢作已知直线的垂线
• a 三角板辅助 • b 几何作图
➢作线段的垂直平分线
• 三角板辅助 • 几何作图
作已知直线的垂线
D
D
A
BA
B
A
B
C C
三角板辅助
作已知直线的垂线
A
C
D
几何作图
§1—3 绘图方法及步骤
❖基本作图方法
➢等分线段及平行线间的距离
• 等分线段 （几何作图） • 等分平行线之间的距离（几何作图）
1.总平面图中原有建筑物和道路、桥涵、围墙等设 施的不可见轮廓线 2.结构详图中不可见钢筋混凝土 构件轮廓线 3.图例线
名称
粗 点 画中 线
细
双粗 点 画中 线细

第一章-园林工程制图基本知识

2、尺寸要素
(1) 尺寸界线 ① 细实线绘制
② 可由轮廓线、轴线、对称 中心线的引出线作为尺寸界 线
③ 可由轮廓线、轴线、 对称中心线本身作为尺 寸界线
④尺寸界线超出尺寸线2~3mm
⑤尺寸界线距轮廓线不小于2mm
2、尺寸要素
(2) 尺寸线
五、尺寸注法
（GB 4458.4 - 2003）
① 细实线绘制 ② 不能由其他图线代替
错误
五、尺寸注法
2、尺寸要素
（GB 4458.4 - 2003）
(4) 尺寸数字
③ 线性尺寸数字的方向，一般 应按上图所示方向注写，并 尽可能避免在图示30°范围 内标注尺寸，无法避免时应 引出标注。
五、尺寸注法
（GB 4458.4 - 2003）
2、尺寸要素
(4) 尺寸数字
④ 尺寸数字不可被任何图线所通过，否则必须将 该图线断开。
在使用过程中，应特别注意保护丁字尺的工作边。丁字尺用毕应悬挂保
管。
三、三角板
一副三角板有两块，一块为两锐角,分别是30°、60° 的直角三角板，一块为45°等腰直角三角板。三角板常 与丁字尺配合使用，可画垂直线及水平线，局部画较短 的直线时也常用到它。
四、圆规
圆规主要用于画圆及圆弧，也可配以针尖插脚作分规使 用。在使用圆规前，应注意调整铅笔芯与针尖的长度。 当圆规两脚靠拢时，两尖应对齐（或使针尖稍长于铅芯 ）。铅笔芯宜削成斜切圆柱状，并使斜面向外。
1.图板
板面要光洁平整，以保证绘图的质量。 图板左右两条边是与丁字尺配合做 工作 边（导边）用的，必须光滑平直。当图 纸固定其上后，只能以左侧边为工作边 。图纸应固定在图板左上方的适当位置 ，以方便绘图。图板的规格应和图纸的 幅面大小相适应。不用时，竖立保管。

第一章 园林制图基础知识


2.1.4比例尺
比例尺又称三棱尺，是刻有各种比例的直尺，用来度量某比例下图上线 段的实际长度或将实际尺寸换算成图上尺寸的工具。 比例为图上距离与实际距离之比，比值越大，比例就越大，图上的尺寸 就越大。 常用的比例尺上有六种不同的比例，刻度所注单位是米。如图所示是 1： 500的比例，但对1：5000，1：50，1：5等比例仍可变通使用。
2.1.8曲线板
曲线板是画非圆曲线 的专用工具之一，有复式 和单式两种。复式曲线板 用来画简单曲线；单式曲 线板用来画较为复杂的曲 线，每套有多块，每块都 由一些曲率不同的曲线组 成。 画曲线时，应先徒手 把曲线上个点轻轻依次连 接成圆滑的细线，然后选 择曲线板上曲率相当的部 位进行画线，每画一段线 最少应有三个点与曲线板 上某一段吻合，与已画成 的相邻线段重合一部分， 还应留出一小段不画，作 为下段连接时过渡之用， 以保持曲线光滑。
2.2.3标注和索引 圆(弧)和角度标注
圆或圆弧的尺寸常标注在内侧，尺寸数字前需加注半径符号 R或直 径符号D、θ。 过大的圆弧尺寸线可用折断线，过小的可用引线。圆(弧)、弧长和 角度的标注都应使用箭头起止符号。见下图
2.2.3标注和索引 坡度标注
坡度常用百分数、比例或比值表示。坡向采用指向下坡方向的箭头 表示，坡度百分数或比例数字应标注在箭头的短线上。用比值标注坡度 时，常用倒三角形标注符号，铅垂边的数字常定为 1 ，水平边上标注比 值数字。
2.1.7绘图笔
直线笔的笔尖似鸭嘴，所以又称鸭嘴 笔。直线笔的笔尖由两片钢片组成，可 用螺钉任意调整间距，确定墨线的粗细。 用注墨管小心往两钢片之间加4-6mm高度 的墨水。画线时笔杆前后方和纸张保持 90º，并使直线笔向前进方向倾斜5º-20º。 画线时，速度和用力程度要均匀。画一 条线时，不能停顿，以防出现墨迹。画 细线时，调整螺钉不要选得太紧，以免 钢片变形，用完后应清洗擦净，放松螺 钉后收藏好。 绘图小钢笔（又称蘸水笔）笔杆、 笔尖两部分组成，是用来写字、修改图 线的，也可用来给鸭嘴笔注墨。利用笔 尖的圆尖、扁薄写出仿宋体的笔画和笔 锋。 绘图墨水笔（又称针管笔）是专门 用来绘制墨线的，笔内针管有多种规格， 供绘图时选用。针管笔必须使用专用绘 图墨水。针管笔比鸭嘴笔容易控制，不 易弄脏图纸，是手绘工程图纸时的首选 绘图笔，但针管笔及绘图墨水价格较为 昂贵。

第一章 园林制图基础知识

– 园林设计是综合运用山石、水体、职务和建筑等枣园要素，经过 艺术构思把想想中的空间美景通过整套的“设计图”表现出来。 一般要经过方案设计、技术设计和施工设计三个阶段。 – 园林施工即园林客观存在的实现。
园林工程图包含的内容
• 园林规划设计图
– 总体规划设计图（总平面图）P3,1-1 – 竖向设计图（地形设计图）P5,1-6 – 种植设计图（园林植物配置图）P6,1-7
• 做好准备工作，将铅笔按照绘制不同线型的要求削好；将 圆规的铅芯磨好，并调整好铅芯与针尖的高低，使针尖略 长于铅芯；用干净软布把丁字尺、三角板、图板擦干净； 将各种绘图用具按顺序放在固定位置，洗净双手。 • 分析要绘制图样的对象，收集参阅有关资料，做到对所绘 图的内容、要心中有数。 • 根据所画图纸的要求，选定图纸幅面和比例。在选取时， 必须遵守国家标准的有关规定。 • 将大小合适的图纸用胶带（或绘图钉）固定在图板上。固 定时，应使丁字尺的工作边与图纸的水平边大致平行。最 好使图纸的下边与图板下边保持大于一个丁字尺宽度的距 离。
标注——尺寸起止符号
15°
起止符(中粗线，倾斜45°) 为尺寸数字字高
45°
为粗实线线宽
标注——尺寸数字
800
2500 700
30°
1500 500 500
3000 400
30°
标注——半径、直径、球的尺寸标注
0
0
R3 3
4
4
4 R1
R13 0
R60
32
R2
标注——角度、弧长、弦长
30°
标注——不规则尺寸
放映结束，谢谢！
底图绘制——按部就班
• 按照图纸幅面的规定绘制图框，并在图纸上按规定位置绘 出标题栏。 • 合理布置图面，综合考虑标注尺寸和文字说明的位置，定 出图形的中心线或外框线，避免在一张图纸上出现太空或 太挤的现象，使图面匀称美观。 • 画图形的定位轴线，然后再画主要轮廓线，最后画细部。 画草图时最好用较硬的铅笔，落笔尽可能轻、细，以便修 改。 • 画尺寸线、尺寸界线和其他符号。 • 仔细检查，擦去多余线条，完成全图底稿。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

比例尺：用来度量某比例下图上线段的实际长度或将实际尺寸换算成
图上尺寸的工具。比例为图上距离与实际距离之比，值越大比例就越大。 相同物体用不同比例绘制时，比例越大图上的尺寸就越大。当按1：1绘制 时，图上所画尺寸与原物尺寸相同，为“足尺”。
1：100 1：200 1：500
A
0 0 0 1 2 2 3 4 6 10
园林制图
1.课程的性质、地位和任务
园林制图是初步认知园林专业，培养 专业制图和表现能力的课程。 通过对园林制图的课程学习，要求学 生初步认知园林专业学科概况，掌握建筑 制图和表现、园林制图和表现的相关规范、 方法和技巧。 了解并熟悉园林图纸的各种图示方法和 制图标准的有关规定，掌握园林图纸的内 容，具有识读和绘制园林各类图的能力。
三角板：
三角板有45°、60 °两种。 用丁字尺和三角板作图时应 注意： ①不能用丁字尺在图板非工 作边作垂线； ②用丁字尺和三角板作线组 时，应按自上而下、从左到 右的作图顺序，不宜颠倒； ③不能用丁字尺的工作边裁 图纸等
三角板：Biblioteka 图铅笔：根据铅芯的软硬不同： 最软的为6B、最硬的为9H、 中等硬度的是HB和F
1：100 1：200 1：500
B
4 5 6 7 8 8 10 12 14 16 20 30 40
注意：只能用于读数，不可用于绘图
曲线板：
留待下次描 本次描 和上次重复
用来绘制曲率半径不同的曲线的工具。曲线板也可用由可塑性材料和柔 性金属芯条制成的柔性曲线条来代替。在工具线条图中，建筑物、道路、 水池等的不规则曲线都应该用曲线板作。作图时，为保证线条平滑、准 确，相邻曲线段之间应留一小段共同段作为过渡。
2018/11/28 园林制图 3
3、先修课程：素描,色彩,阴影透视等。 4、后修课程： 园林设计、园林建筑设计、 城市园林绿地规划等
2018/11/28
园林制图
4
学习内容
• • • • 透视画法 园林要素表现 设计图 施工图
学习重点
• 园林要素表现 • 园林设计图----制图要求、图面内容 • 园林施工图----制图规范、识图
绘图工具
图板
图板
有零号(1200 mm x 900 mm)、壹号(900 mm x 600 mm)和贰 号(600 mm x 450mm)三种规格，制图时应根据图纸大小选择 相应的图板。 普通图板由框架和面板组成，其短边称为工作边，面板称为工 作面。 图板板面要求平整、软硬适度；板侧边要求平直，特别是工作 边更要平整。因此，要避免在图板面板上乱刻乱划、加压重物 或置于阳光下暴晒。
2018/11/28
园林制图
2
2、课程教学的基本要求： (1)理论知识 要求学生了解园林专业的学科背景和专业动 态，掌握制图的基本规范和方法。
(2)实践技能 通过10个课程作业的训练，使学生能正确 的选择、利用不同工具，较熟练的完成建筑、 园林制图和表现。在强调工具辅助作图的同 时，强化徒手表达能力。
2018/11/28
园林制图
7
需要购买的制图工具：
1.1m丁字尺 2.三角板一套 3.圆规 4.比例尺 5.铅笔、橡皮、美工刀 6.针管笔（0.05---0.8） 7.曲线板 8.常规模板
其他自主选择： 1.平行尺 2.曲线尺 3.刷子 4.草图纸 5.砂纸
制图工具的使用：
丁字尺：
制图工具的使用：
丁字尺：
又称T形尺 丁字尺通常分1200 mm、900 mm、600 mm三种规格 丁宁尺主要用来画水平线或配合三角板作图。 为了保证所画线条的质量，作图时要注意： ①避免用丁字尺靠近图板上下边作图。 ②要尽量使丁字尺尺头紧贴图板的工作边，作过长的水平线时需用左手辅 助以固定尺身，过长的斜线也可以用丁字尺来画较长直线的平行斜线．如 用可以调节尺头的丁字尺作图更为方便丁字尺尺身要求平展、工作边平直、 刻度清晰难确，尺头不得松动，因此丁宁尺的放置应挂放或平放，不能斜 倚放置或加压重物。
针管笔除用来作直线外，还可以将其用圆规附件和圆规连接起来作圆或 圆弧也可以用连接件配合模板作图。
2018/11/28
园林制图
22
圆规：
有大小圆规、弹簧圆规和小圈圆 规三种。 作圆时应按顺时针方向转动圆 规．规身略向前倾(图l—12a、L)， 并且尽量使圆规的两个规脚尖端 同时垂直于图面(图1—12c)。 当圆的半径过大时，可在圆规规 脚上接上套杆作图(图1—12d)。 当作同心圆或同心圆弧时，应保 护圆心，先作小圆，以免圆心扩 大后影响准确度。 圆规既可作铅线圆．也可作墨线 圆。
制图中常用2H、HB 2B以上多用于素描 也可用自动铅笔起稿线、作草 图． 铅芯有0.5mm、0.7mm和 0.9mm三种规格，硬度多为 HB。
针管笔：
用针管笔作图时，应将笔尖正对铅 笔稿纸，并尽量与尺边贴近。
为了避免尺缘沾上墨水弄脏图线， 可以在尺底面用胶带贴上厚度相同 的纸片，使尺面稍许高出图面约 1mm。 作图时笔应略向运笔方向倾斜，并 保持用力均衡、速度平稳。用较粗 的针管笔作图时，下笔和收笔均不 宜停顿。
