2D图机械制图的基本知识

机械制图基础知识入门机械制图是一门重要的工程技术学科，它是通过图形来表达和构造产品的结构和特性。

在机械制图中，我们需要掌握一些基础知识，包括如何画图、如何理解尺寸、如何读取图纸等等。

本文将会从这些方面介绍机械制图的基础知识。

一、图形投影机械制图的图形投影分为正投影和斜投影两种，正投影是指在垂直于投影面的方向上绘制相应的图形，斜投影是指在与投影面成一定角度的方向上绘制相应的图形。

在制图中，我们常用的是三视图制图法，就是将一个物体分别从上视图、前视图和右视图绘制出来，便于观察物体的全貌和各个面的特点。

二、图纸标注无论是正投影还是斜投影，我们都需要用标注来表示图形的尺寸和其他性能。

常用的标注包括尺寸标注、表面质量标注、公差标注等等。

为了方便读取图纸，我们一般采用注明尺寸值的等高线，这样可以在图纸上形成不同的区域，加强图纸的清晰度和易读性。

三、图线种类在机械制图中，我们常用的图线种类有实线、虚线、粗实线、细实线和点刻线。

实线用于表示实物的轮廓，虚线一般用于表示不可见的边缘或断裂的部分。

粗实线和细实线用于标记突出的部分或一些特殊部件，点刻线则通常用于标记表面的质量。

四、图块图块是机械制图中用于表示同一部分的图形集合，通过图块可以使机械制图更加清晰、准确地体现构造和特点。

图块的尺寸应该尽量合理，且在不影响清晰度的情况下控制边界。

另外，为了方便使用，可以将一些常用的图块制作成模板，方便在制图中直接调用。

五、图框图框是机械制图中用于固定图纸边缘与实际尺寸相符的区域，在图框中包含了制图日期、审批日期、图符号等信息，方便对图纸的管理和归档。

图框应该合理地利用空间，达到平衡美观的效果，而且不应该影响图纸的主要内容。

六、CAD制图在现今的机械制图中，我们常常使用自动CAD工具来进行制图，它可以帮助我们更加精确、快速地绘制图形，并便于对图形进行修改和复制。

自动CAD还包括了一些常用的标注、块和符号，可以简化图纸制作的流程。

机械制图的基本知识机械制图是机械工程师在设计和生产过程中的一项重要技能。

它涉及使用图纸和图纸符号来描述和传达机械零件、组件和装配体的形状、尺寸、材料和加工要求等信息。

本文将介绍机械制图的基本知识，包括制图方法、图纸类型、常用符号等内容。

制图方法机械制图通常使用计算机辅助设计（CAD）软件进行，但也可以手工绘制。

不论是手工绘图还是CAD制图，都需要遵循一定的制图方法。

1.选择合适的视图：根据机械零件的形状和特点选择合适的视图，包括主视图、剖视图、细节视图等。

2.选择适当的比例：根据零件的尺寸和图纸的大小选择合适的比例，通常使用常见的标准比例如1:1、1:2、1:5等。

3.绘制准确的尺寸：使用准确的尺寸测量和绘制零件的尺寸，包括直线尺寸、圆直径、孔径等。

4.应用正确的符号：使用正确的符号和标记来表示特定的零件、加工要求和材料等信息。

图纸类型机械制图主要分为零件图和装配图两种类型。

零件图用于描述和传达单个零件的信息，装配图用于描述和传达多个零件之间的组装关系。

1.零件图：零件图是用于描述和传达单个零件的形状、尺寸和加工要求等信息的图纸。

它通常包括主视图、剖视图、细节视图和局部放大视图等，以便更准确地表达零件的特征和细节信息。

2.装配图：装配图是用于描述和传达多个零件之间的组装关系、位置和配合要求等信息的图纸。

它通常包括总装图、分装图、爆炸图等，以便更清楚地展示零件的组合方式和装配工艺。

常用符号机械制图使用各种符号和标记来表示不同类型的信息。

以下是一些常用的机械制图符号：1.尺寸标记：使用带箭头的直线或斜线表示零件的尺寸，例如直线尺寸标记、圆直径、孔径等。

2.表面质量符号：使用特定的符号和标记表示零件表面的加工要求和质量等级，如平面度、圆度、光洁度等。

3.装配关系符号：使用不同的符号和标记表示零件之间的装配关系，例如平面配合、啮合、铆接等。

4.材料符号：使用字母和数字的组合表示零件的材料类型，如钢材、铝合金、铜材等。

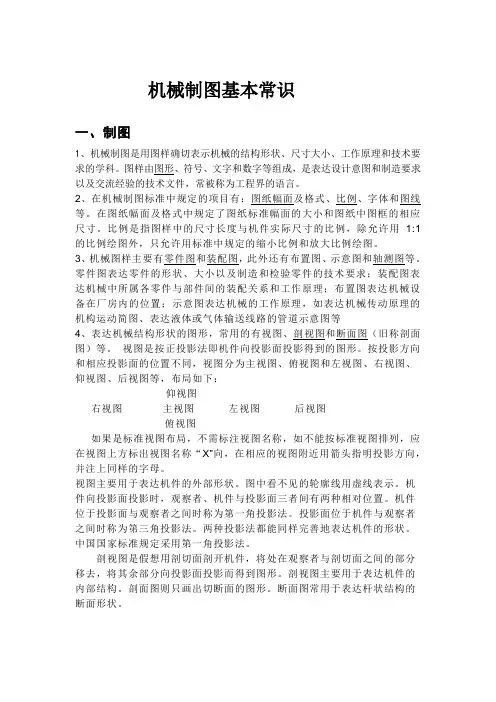

机械制图基本常识一、制图1、机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。

2、在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。

在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。

比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。

3、机械图样主要有零件图和装配图，此外还有布置图、示意图和轴测图等。

零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；布置图表达机械设备在厂房内的位置；示意图表达机械的工作原理，如表达机械传动原理的机构运动简图、表达液体或气体输送线路的管道示意图等4、表达机械结构形状的图形，常用的有视图、剖视图和断面图（旧称剖面图）等。

视图是按正投影法即机件向投影面投影得到的图形。

按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图、右视图、仰视图、后视图等，布局如下：仰视图右视图主视图左视图后视图俯视图如果是标准视图布局，不需标注视图名称，如不能按标准视图排列，应在视图上方标出视图名称“X”向，在相应的视图附近用箭头指明投影方向，并注上同样的字母。

视图主要用于表达机件的外部形状。

图中看不见的轮廓线用虚线表示。

机件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。

机件位于投影面与观察者之间时称为第一角投影法。

投影面位于机件与观察者之间时称为第三角投影法。

两种投影法都能同样完善地表达机件的形状。

中国国家标准规定采用第一角投影法。

剖视图是假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，将其余部分向投影面投影而得到图形。

剖视图主要用于表达机件的内部结构。

剖面图则只画出切断面的图形。

机械制图知识点笔记总结一、机械制图基础知识1. 机械制图的基本概念机械制图是利用图向方式来表示机械零件的外形和内部结构的方法。

它是机械设计、制造和加工的重要工具，用于传达设计意图、指导加工和检验产品。

2. 机械制图的分类机械制图根据所要表达的内容可分为装配图、零件图、结构图、工艺图等。

3. 机械制图的表示方法机械制图可通过多种表示方法来描绘零件的形状和尺寸，如正投影法、轴测投影法、剖视投影法等。

4. 机械制图的标准符号和标注机械制图中使用了大量的标准符号和标注，例如直线、圆弧、尺寸标注、表面粗糙度标注等。

二、机械制图的基本要求1. 精度要求机械制图应符合机械制造的精度要求，即准确、清晰、一目了然。

2. 标准化要求机械制图应符合相关标准规范，如GB/T,ISO,DIN,ANSI等。

3. 统一性要求不同零部件的机械制图应统一起来，以保证整机的协调一致。

4. 完整性要求机械制图应包含完整的信息，包括尺寸、形状、表面粗糙度、材料、热处理等。

三、机械制图的基本元素1. 投影法机械制图中常用的投影法有三视图投影法和轴测投影法。

2. 投影视图机械零件的投影视图包括正视图、俯视图、侧视图、截面视图、细节视图等。

3. 几何元素机械制图中的基本几何元素包括直线、圆弧、圆、椭圆、多边形等。

4. 尺寸标注机械制图中的尺寸标注是指对零部件的尺寸进行标示，包括线性尺寸、角度尺寸、圆柱度尺寸等。

5. 表面粗糙度标注机械制图中的表面粗糙度标注是指对零部件表面粗糙度进行标示，包括符号、数值和加工方法。

6. 安装标注机械制图中的安装标注是指对零部件的装配位置和装配方式进行标示。

7. 工艺标记机械制图中的工艺标记是指对零部件的制造工艺要求进行标示，包括材料、热处理、表面处理、检验要求等。

四、机械制图的规范要求1. 图幅要求机械制图的图幅应符合国家标准规定或设计要求，确保图纸的合理利用和方便存储。

2. 符号要求机械制图中使用的符号应符合国家标准规定或行业惯例，以确保信息传达的准确性和统一性。

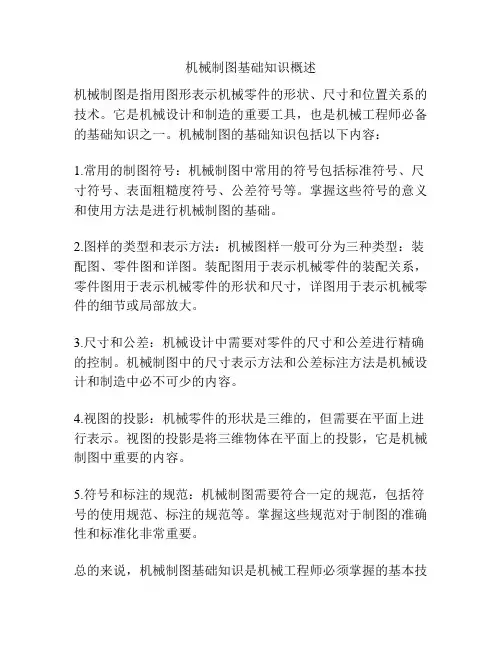

机械制图基础知识概述机械制图是指用图形表示机械零件的形状、尺寸和位置关系的技术。

它是机械设计和制造的重要工具，也是机械工程师必备的基础知识之一。

机械制图的基础知识包括以下内容：1.常用的制图符号：机械制图中常用的符号包括标准符号、尺寸符号、表面粗糙度符号、公差符号等。

掌握这些符号的意义和使用方法是进行机械制图的基础。

2.图样的类型和表示方法：机械图样一般可分为三种类型：装配图、零件图和详图。

装配图用于表示机械零件的装配关系，零件图用于表示机械零件的形状和尺寸，详图用于表示机械零件的细节或局部放大。

3.尺寸和公差：机械设计中需要对零件的尺寸和公差进行精确的控制。

机械制图中的尺寸表示方法和公差标注方法是机械设计和制造中必不可少的内容。

4.视图的投影：机械零件的形状是三维的，但需要在平面上进行表示。

视图的投影是将三维物体在平面上的投影，它是机械制图中重要的内容。

5.符号和标注的规范：机械制图需要符合一定的规范，包括符号的使用规范、标注的规范等。

掌握这些规范对于制图的准确性和标准化非常重要。

总的来说，机械制图基础知识是机械工程师必须掌握的基本技能。

通过学习和实践，掌握这些知识可以帮助工程师更准确地进行机械设计和制造，提高机械产品的质量和效率。

机械制图基础知识是机械工程领域学习最基本的知识之一。

在机械工程师的日常工作中，掌握好机械制图基础知识，能够帮助工程师更好地理解和表达设计意图，确保制造出符合规格的产品。

下面我们将更深入地讨论机械制图基础知识的相关内容。

6. 制图方法：在机械制图中，有多种不同的制图方法，包括手绘、CAD绘图以及其他辅助技术。

掌握不同的制图方法，对我们的专业成长和工作效率有很大的帮助。

CAD技术是目前最常用的机械制图方法。

通过CAD软件，工程师能够更方便地绘制和修改机械图样，并且能够在不同的图层上叠加不同的信息，方便修改和管理。

此外，CAD软件还能通过各种辅助功能，如绘图标注、尺寸测量、自动公差计算等，帮助工程师更快速、准确地绘制图样。

机械制图复习知识点(一)机械制图是机械设计的重要组成部分，也是机械制造加工、装配、维修的基础。

在学习机械制图时，需要掌握一些基础知识点，本文将对机械制图的一些复习知识点进行总结。

一、图形的画法在机械制图中，常见的图形包括直线、圆、椭圆、圆弧、角度等。

在画这些图形时，需要掌握基本的画法和注意事项，如直线需要使用尺子等辅助工具，在确定圆心和半径时需要用到圆规等工具。

二、视图的表示机械制图中，为了便于设计、制造和维修等操作，需要将三维物体用二维图形表示出来。

一个物体的正视图、左视图、底视图等表现出该物体的各个面，也就是各个表面向观察者展示的外观。

在制图时要注意各个视图之间的关系，如上视图应和前视图等保持一致。

三、尺寸的标注机械制图中，尺寸的标注是非常重要的一个环节，标注不清晰或者有误可能导致制造出的零件无法使用。

常见的标注方式包括大小框轮廓线标注法、基准尺寸标注法、标准尺寸标注法等。

在标注时，需要明确尺寸的起点、终点和基准面等信息。

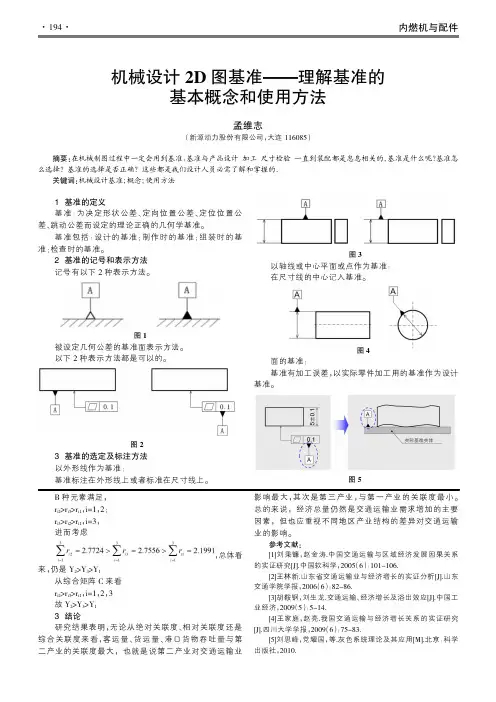

四、公差的表示在机械制图中，为了保证零件的制造精度，需要标注公差。

同时还需要明确公差的类型和数值，如线性公差、角度公差、形位公差等。

在标注公差时，也需要参考相应的标准，如GB/T 1184-1996、GB/T 1804-1992等。

五、剖视图的表达在机械制图中，有时需要展现物体内部的结构或者交叉面的情况，此时可以采用剖视图的方式进行表达。

常用的剖视图包括全剖视图、半剖视图、部分剖视图等。

在制图时，需要明确剖面的位置和方式，如采用斜截面、垂直截面等。

以上就是机械制图的一些基础知识点，希望能够对读者进行一些复习指导，提高制图的准确性和效率。

在实际操作中，还需要结合对于零件和机械系统的理解及深入掌握，才能绘制出高质量的机械制图。

一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。

视图有基本视图、局部视图、斜视图和旋转视图四种。

2 机件向基本投影面投影所得的图形，称为基本视图。

包含三个常用基本视图：1）主视图由前向后投影所得的视图，反映物体的长度和高度；2）俯视图由上向下投影所得的视图，反映物体的长度和宽度；3）左视图由左向右投影所得的视图，反映物体的高度和宽度；4）三个视图之间的投影规律为：主视、俯视长对正（等长）主视、左视高平齐（等高）俯视、左视宽相等（等宽）3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。

一般在局部视图上方标出视图的名称“X向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。

4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。

一般在旋转视图上方标出视图的名称“X向旋转”。

5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。

6 剖视图：假想用剖切面剖开机件，将外在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

一般在剖视图上方标出“X-X”向。

按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。

1）全剖视图：用剖切面完全地剖开机件所得的视图。

适用于内形比较复杂、外形比较简单的零件。

2）半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。

常采用它来表达内外形状都比较复杂的对称机件。

3）局部剖视图：用剖切面局部地剖开机件所得的剖视图。

7 剖面图：用剖切面将机件的某处切断，仅画出的图形。

剖视图与剖面图的区别在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。

8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。

二、尺寸及公差1 组合体是由若干个基本几何体按一定的位置和方式组合而成，它的尺寸包括下列三种：1）定形尺寸表示各基本几何体大小（长、宽、高）的尺寸。

机械制图知识点机械制图是一门用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

它是机械设计、制造和维修过程中不可或缺的重要工具，对于从事机械相关工作的人员来说，掌握机械制图的知识至关重要。

一、投影法投影法是机械制图的基础，它是指投射线通过物体，向选定的面投射，并在该面上得到图形的方法。

常见的投影法有中心投影法和平行投影法。

中心投影法的特点是投射线汇交于一点，所得的投影图立体感较强，但度量性较差，一般用于绘制建筑物的透视图。

平行投影法又分为正投影法和斜投影法。

正投影法是指投射线垂直于投影面的平行投影法，它能够准确地反映物体的真实形状和大小，是机械制图中最常用的投影方法。

斜投影法的投射线倾斜于投影面，所得投影图的真实感较好，但绘制和度量相对复杂，在机械制图中应用较少。

二、视图视图是机械制图中表达物体形状的基本方法，主要包括主视图、俯视图、左视图、右视图、仰视图和后视图。

主视图是从物体的正前方观察得到的视图，它能反映物体的主要形状特征。

俯视图是从物体的上方观察得到的视图，左视图则是从物体的左侧观察得到的视图。

这三个视图被称为三视图，它们之间遵循“长对正、高平齐、宽相等”的投影规律。

通过三视图，基本上可以完整地表达出物体的外部形状。

但对于一些复杂的物体，还可能需要用到其他视图来补充表达。

三、剖视图剖视图是为了更清晰地表达物体内部结构而采用的一种方法。

当物体的内部结构比较复杂，在视图中用虚线表示会影响图形的清晰性时，就可以采用剖视图。

剖视图分为全剖视图、半剖视图和局部剖视图。

全剖视图是用剖切面完全地剖开物体所得的视图；半剖视图则是当物体具有对称平面时，以对称中心线为界，一半画成剖视图，另一半画成视图；局部剖视图是只将物体的某一部分剖开进行表达。

在绘制剖视图时，需要注意剖切位置的选择、剖切符号的标注以及剖视图中虚线的处理等问题。

四、尺寸标注尺寸标注是机械制图中非常重要的内容，它用于确定物体的大小和各部分的相对位置关系。

机械制图基本知识一、图纸幅面和格式1、绘制技术图样时，应优先采用基本幅面的图纸。

2、必要时，也允许选用加长幅面。

加长幅面尺寸是由基本幅面的短边成整数倍增加后得出的。

3、在图纸上必须用粗实线画出图框，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

4、加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。

例如A2X3的图框尺寸，按A1的图框尺寸确定。

5、每张图纸上都必须画出标题栏，位置应位于图纸的右下角。

6、标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸。

若标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

在此情况下看图的方向与看标题栏的方向一致。

7、为了利用预先印制好的图纸，允许将X型图纸的短边或Y型图纸的长边置于水平位置使用（标题栏旋转到右上角），此时为了明确绘图与看图时的方向，应在图纸的下边对中符号处画出一个方向符号。

8、对中符号用粗实线绘制，线宽不小于0.5mm,长度从纸边界开始至伸入图框内约5mm,当对中符号处在标题栏范围内时，则伸入标题栏部分省略不画。

方向符号是用细实线绘制的等边三角形。

9、必要时，可以用细实线在图纸周边内画出分区，分区数目必须取偶数。

分区的编号沿上下方向用大写拉丁字母从上到下编写；沿水平方向用阿拉伯数字从左到右编写。

当分区数超过拉丁字母的总数时，可用双重字母编写，如AA,BB。

10、预先印制的图纸一般应具有图框、标题栏和对中符号三项基本内容。

二、比例1、比例图形与其实物相应要素的线性尺寸之比。

2、分三类原值比例1：1；放大比例比值大于1；缩小比例比值小于1。

3、比例一般应标注在标题栏中的比例栏内。

必要时，可在视图名称的下方或右侧标注比例。

三、字体1、书写字体必须做到：字体工整、笔画清楚、排列整齐、间隔均匀。

2、字体高度的公称尺寸系列为：1.8,2.5,3.5,5,7,10,17,20，如需要书写更大的字，其字体高度应按＜2的比率递增。

AutoCAD 2D和3D机械制图教程AutoCAD是一款广泛应用于设计行业的计算机辅助设计软件。

在机械工程领域中，AutoCAD的2D和3D制图功能被广泛应用于机械制图工作。

本教程将向您介绍如何使用AutoCAD进行2D和3D机械制图，以及一些常用的技巧和工具。

一、2D机械制图基础在开始学习2D机械制图之前，我们需要了解一些基础知识。

首先是坐标系和单位的设置。

在AutoCAD中，我们可以通过命令“UNITS”来设置绘图单位，并通过命令“GRID”来设置坐标系的显示。

了解和正确设置这些参数将有助于我们准确地进行制图。

其次是AutoCAD的绘图工具和命令。

AutoCAD提供了一系列绘图工具，例如直线、圆弧、多边形等，通过这些工具我们可以绘制出复杂的几何形状。

此外，AutoCAD还提供了各种命令，如移动、旋转、缩放等，用于对已有的图形进行编辑和调整。

在进行机械制图时，我们需要掌握一些常用的标准图符，如尺寸标注、文字注释、剖视图等。

这些标准图符能够有效地传达设计意图，并帮助他人理解图纸内容。

二、2D机械制图实例让我们以一个实例来演示如何进行2D机械制图。

假设我们要绘制一个简单的齿轮零件。

首先，我们可以使用直线工具绘制齿轮的外形轮廓，然后使用圆弧工具绘制齿轮的齿形。

接下来，使用标注工具添加尺寸和文字注释，以便其他人能够清楚地理解图纸内容。

最后，我们可以使用图层管理功能将图纸分为不同的图层，方便后续的编辑和管理。

三、3D机械制图基础除了2D机械制图外，AutoCAD还提供了强大的3D制图功能，可以绘制出更加真实和立体的图形。

在学习3D机械制图之前，我们需要了解一些基本概念。

其中之一是坐标系的使用。

在3D制图中，我们通常使用三维坐标系来表示物体的位置和方向。

通过掌握坐标系的使用，我们可以在3D空间中准确地绘制和编辑图形。

另一个重要的概念是视图的切换。

在3D制图中，我们可以通过切换不同的视图来查看物体的不同面，如俯视图、前视图和侧视图等。
