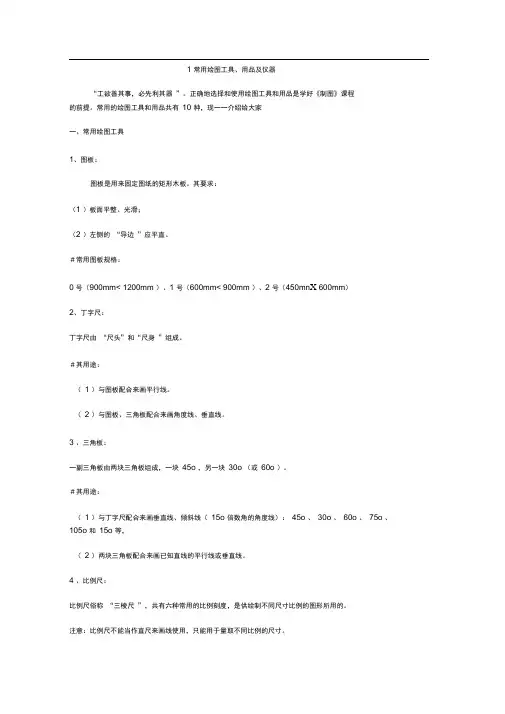

1 常用绘图工具、用品及仪器“工欲善其事，必先利其器”。
正确地选择和使用绘图工具和用品是学好《制图》课程的前提。
常用的绘图工具和用品共有10 种，现一一介绍给大家一、常用绘图工具1、图板：图板是用来固定图纸的矩形木板。
其要求：（1 ）板面平整、光滑；（2 ）左侧的“导边”应平直。
＃常用图板规格：0 号（900mm< 1200mm ）、1 号（600mm< 900mm ）、2 号（450mn X 600mm）2、丁字尺：丁字尺由“尺头”和“尺身”组成。
＃其用途：（1 ）与图板配合来画平行线。
（2 ）与图板、三角板配合来画角度线、垂直线。
3 、三角板：一副三角板由两块三角板组成，一块45o ，另一块30o （或60o ）。
＃其用途：（1 ）与丁字尺配合来画垂直线、倾斜线（15o 倍数角的角度线）：45o 、30o 、60o 、75o 、105o 和15o 等，（2 ）两块三角板配合来画已知直线的平行线或垂直线。
4 、比例尺：比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。
注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。
5、曲线板：曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。
其使用方法：（1 ）至少保证4 个点（或4 个以上的点）与曲线板的边缘相吻合，才能连接这4 个点（或4 个以上的点）。
（2 ）两段之间应有重复。
二、常用的绘图用品1、铅笔：铅笔分：硬、中、软三种。
其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。
其中：6H为最硬，HB为中等硬度，6B为最软。
铅笔的选择与使用：（1 ）绘制底稿时，应使用H 或2H 铅笔，并削成尖锐的圆锥形；（2 ）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）。
（3 ）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。
2 、绘图纸：绘图纸有正、反面之分，绘图时，应选用正面画图。
机械制图基础知识入门机械制图是一门重要的工程技术学科，它是通过图形来表达和构造产品的结构和特性。
在机械制图中，我们需要掌握一些基础知识，包括如何画图、如何理解尺寸、如何读取图纸等等。
本文将会从这些方面介绍机械制图的基础知识。
一、图形投影机械制图的图形投影分为正投影和斜投影两种，正投影是指在垂直于投影面的方向上绘制相应的图形，斜投影是指在与投影面成一定角度的方向上绘制相应的图形。
在制图中，我们常用的是三视图制图法，就是将一个物体分别从上视图、前视图和右视图绘制出来，便于观察物体的全貌和各个面的特点。
二、图纸标注无论是正投影还是斜投影，我们都需要用标注来表示图形的尺寸和其他性能。
常用的标注包括尺寸标注、表面质量标注、公差标注等等。
为了方便读取图纸，我们一般采用注明尺寸值的等高线，这样可以在图纸上形成不同的区域，加强图纸的清晰度和易读性。
三、图线种类在机械制图中，我们常用的图线种类有实线、虚线、粗实线、细实线和点刻线。
实线用于表示实物的轮廓，虚线一般用于表示不可见的边缘或断裂的部分。
粗实线和细实线用于标记突出的部分或一些特殊部件，点刻线则通常用于标记表面的质量。
四、图块图块是机械制图中用于表示同一部分的图形集合，通过图块可以使机械制图更加清晰、准确地体现构造和特点。
图块的尺寸应该尽量合理，且在不影响清晰度的情况下控制边界。
另外，为了方便使用，可以将一些常用的图块制作成模板，方便在制图中直接调用。
五、图框图框是机械制图中用于固定图纸边缘与实际尺寸相符的区域，在图框中包含了制图日期、审批日期、图符号等信息，方便对图纸的管理和归档。
图框应该合理地利用空间，达到平衡美观的效果，而且不应该影响图纸的主要内容。
六、CAD制图在现今的机械制图中，我们常常使用自动CAD工具来进行制图，它可以帮助我们更加精确、快速地绘制图形，并便于对图形进行修改和复制。
自动CAD还包括了一些常用的标注、块和符号，可以简化图纸制作的流程。

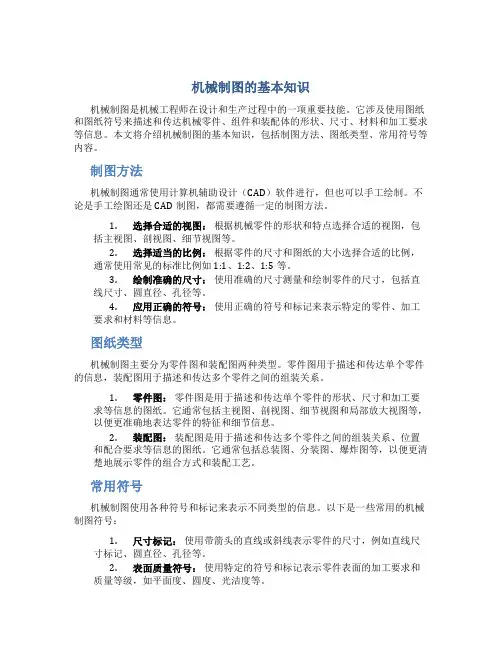

机械制图的基本知识机械制图是机械工程师在设计和生产过程中的一项重要技能。
它涉及使用图纸和图纸符号来描述和传达机械零件、组件和装配体的形状、尺寸、材料和加工要求等信息。
本文将介绍机械制图的基本知识，包括制图方法、图纸类型、常用符号等内容。
制图方法机械制图通常使用计算机辅助设计（CAD）软件进行，但也可以手工绘制。
不论是手工绘图还是CAD制图，都需要遵循一定的制图方法。
1.选择合适的视图：根据机械零件的形状和特点选择合适的视图，包括主视图、剖视图、细节视图等。
2.选择适当的比例：根据零件的尺寸和图纸的大小选择合适的比例，通常使用常见的标准比例如1:1、1:2、1:5等。
3.绘制准确的尺寸：使用准确的尺寸测量和绘制零件的尺寸，包括直线尺寸、圆直径、孔径等。
4.应用正确的符号：使用正确的符号和标记来表示特定的零件、加工要求和材料等信息。
图纸类型机械制图主要分为零件图和装配图两种类型。
零件图用于描述和传达单个零件的信息，装配图用于描述和传达多个零件之间的组装关系。
1.零件图：零件图是用于描述和传达单个零件的形状、尺寸和加工要求等信息的图纸。
它通常包括主视图、剖视图、细节视图和局部放大视图等，以便更准确地表达零件的特征和细节信息。
2.装配图：装配图是用于描述和传达多个零件之间的组装关系、位置和配合要求等信息的图纸。
它通常包括总装图、分装图、爆炸图等，以便更清楚地展示零件的组合方式和装配工艺。
常用符号机械制图使用各种符号和标记来表示不同类型的信息。
以下是一些常用的机械制图符号：1.尺寸标记：使用带箭头的直线或斜线表示零件的尺寸，例如直线尺寸标记、圆直径、孔径等。
2.表面质量符号：使用特定的符号和标记表示零件表面的加工要求和质量等级，如平面度、圆度、光洁度等。
3.装配关系符号：使用不同的符号和标记表示零件之间的装配关系，例如平面配合、啮合、铆接等。
4.材料符号：使用字母和数字的组合表示零件的材料类型，如钢材、铝合金、铜材等。

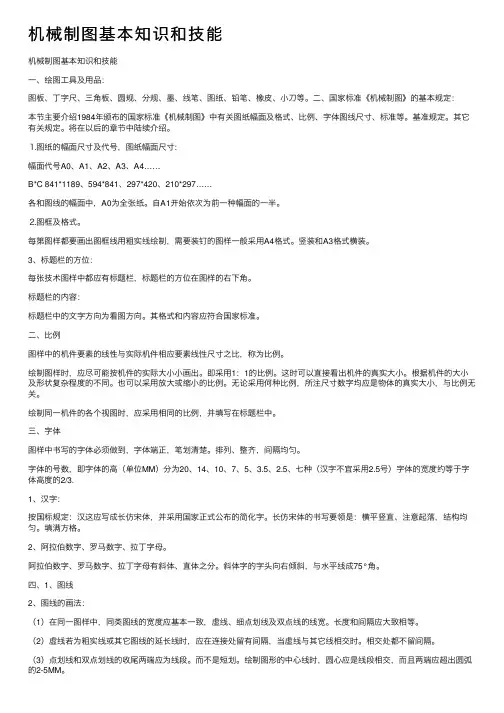

机械制图基本知识和技能机械制图基本知识和技能⼀、绘图⼯具及⽤品：图板、丁字尺、三⾓板、圆规、分规、墨、线笔、图纸、铅笔、橡⽪、⼩⼑等。
⼆、国家标准《机械制图》的基本规定：本节主要介绍1984年颁布的国家标准《机械制图》中有关图纸幅⾯及格式、⽐例、字体图线尺⼨、标准等。
基准规定。
其它有关规定。
将在以后的章节中陆续介绍。
⒈图纸的幅⾯尺⼨及代号，图纸幅⾯尺⼨:幅⾯代号A0、A1、A2、A3、A4……B*C 841*1189、594*841、297*420、210*297……各和图线的幅⾯中，A0为全张纸。
⾃A1开始依次为前⼀种幅⾯的⼀半。
⒉图框及格式。
每第图样都要画出图框线⽤粗实线绘制，需要装钉的图样⼀般采⽤A4格式。
竖装和A3格式横装。
3、标题栏的⽅位：每张技术图样中都应有标题栏，标题栏的⽅位在图样的右下⾓。
标题栏的内容：标题栏中的⽂字⽅向为看图⽅向。
其格式和内容应符合国家标准。
⼆、⽐例图样中的机件要素的线性与实际机件相应要素线性尺⼨之⽐，称为⽐例。
绘制图样时，应尽可能按机件的实际⼤⼩⼩画出。
即采⽤1：1的⽐例。
这时可以直接看出机件的真实⼤⼩。
根据机件的⼤⼩及形状复杂程度的不同。
也可以采⽤放⼤或缩⼩的⽐例。
⽆论采⽤何种⽐例，所注尺⼨数字均应是物体的真实⼤⼩，与⽐例⽆关。
绘制同⼀机件的各个视图时，应采⽤相同的⽐例，并填写在标题栏中。
三、字体图样中书写的字体必须做到，字体端正，笔划清楚。
排列、整齐，间隔均匀。
字体的号数，即字体的⾼（单位MM）分为20、14、10、7、5、3.5、2.5、七种（汉字不宜采⽤2.5号）字体的宽度约等于字体⾼度的2/3.1、汉字：按国标规定：汉这应写成长仿宋体，并采⽤国家正式公布的简化字。
长仿宋体的书写要领是：横平竖直、注意起落，结构均匀。
填满⽅格。
2、阿拉伯数字、罗马数字、拉丁字母。
阿拉伯数字、罗马数字、拉丁字母有斜体、直体之分。
斜体字的字头向右倾斜，与⽔平线成75°⾓。

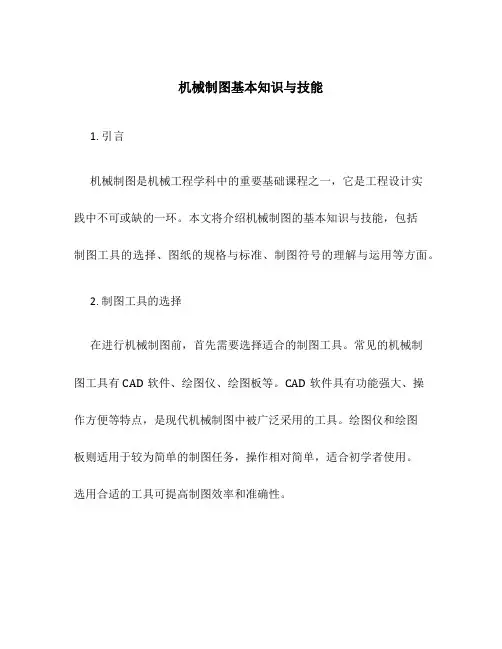

机械制图基本知识与技能1. 引言机械制图是机械工程学科中的重要基础课程之一，它是工程设计实践中不可或缺的一环。
本文将介绍机械制图的基本知识与技能，包括制图工具的选择、图纸的规格与标准、制图符号的理解与运用等方面。
2. 制图工具的选择在进行机械制图前，首先需要选择适合的制图工具。
常见的机械制图工具有CAD软件、绘图仪、绘图板等。
CAD软件具有功能强大、操作方便等特点，是现代机械制图中被广泛采用的工具。
绘图仪和绘图板则适用于较为简单的制图任务，操作相对简单，适合初学者使用。
选用合适的工具可提高制图效率和准确性。
3. 图纸的规格与标准机械制图的图纸规格与标准有一定的规范要求，这有助于不同制图人员之间的沟通与交流。
常见的图纸规格有A0、A1、A2等，其中A0为最大尺寸，A2为最小尺寸。
一般情况下，制图人员需根据实际需要选择合适的图纸规格。
此外，绘图的线条粗细、字体大小、文字间距等也有一定的标准要求，制图人员需要熟悉并遵守这些规范。
4. 制图符号的理解与运用制图符号是机械制图中不可或缺的一部分。
制图人员需要熟悉各种制图符号及其含义，能够准确地运用到图纸中。
常用的制图符号有直线、圆弧、圆、多边形等基本图形符号，以及螺纹、键槽、尺寸标注等特殊符号。
学习和掌握这些符号的含义和运用，对于正确理解和传递设计意图至关重要。
5. 制图技巧与要点要制作一份准确且清晰的机械图纸，除了基本知识与技能外，还需要一些制图技巧和要点的掌握。
首先，要注意线条的连续性和方向性，确保图纸的观感整齐且易读。
其次，尺寸标注应准确无误，需注意尺寸间的关系和比例。
另外，合理选择视图与投影方式，使图纸能够清晰地表达出设计意图。
此外，排版和文字的处理也是制图中需要注意的细节。
6. 案例分析：使用CAD软件制图CAD软件是现代机械制图中最常用的工具之一，它具有丰富的制图功能和灵活的操作方式。
下面以使用CAD软件制图为例，介绍一下制图的具体步骤和注意事项。
1 常用绘图工具、用品及仪器“工欲善其事，必先利其器”。
正确地选择和使用绘图工具和用品是学好《制图》课程的前提。
常用的绘图工具和用品共有10种，现一一介绍给大家一、常用绘图工具1、图板：图板是用来固定图纸的矩形木板。
其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。
＃常用图板规格：0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）2、丁字尺：丁字尺由“尺头”和“尺身”组成。
＃其用途：（1）与图板配合来画平行线。
（2）与图板、三角板配合来画角度线、垂直线。
3、三角板：一副三角板由两块三角板组成，一块45º，另一块30º（或60º）。
＃其用途：（1）与丁字尺配合来画垂直线、倾斜线（15º倍数角的角度线）：45º、30º、60º、75º、105º和15º等，（2）两块三角板配合来画已知直线的平行线或垂直线。
4、比例尺：比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。
注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。
5、曲线板：曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。
其使用方法：（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）。
（2）两段之间应有重复。
二、常用的绘图用品1、铅笔：铅笔分：硬、中、软三种。
其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。
其中：6H为最硬，HB为中等硬度，6B为最软。
铅笔的选择与使用：（1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形；（2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）。
（3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。
2、绘图纸：绘图纸有正、反面之分，绘图时，应选用正面画图。
其识别方法：用橡皮擦拭几下，不易起毛的一面就是正面，或采用观察法，反光较亮的一面就是正面。
三、常用绘图仪器1、分规：分规是用来截取尺寸、等分线段或圆周的工具。
其使用方法：两针尖并拢时应对齐。
2、圆规：圆规是用来画“圆”或“圆弧”的工具。
（1）其附件有：钢针插脚、铅芯插脚、鸭嘴插脚、延长杆等。
（2）其使用方法：圆规的钢针端应是有“肩台”的一端；画大圆时，应保持肩台与铅芯平行、对齐。
#除上述绘图工具和用品之外，还应有：直尺、量角器、橡皮、擦图片、小刀、砂纸、胶带纸等。
一、图纸的幅面和格式（GB/T14689—1993）1、图纸幅面为了保证图纸大小的统一，以便于图纸的装订、图纸的保管、图纸的缩印，对图纸的幅面做如下规定：图纸幅面和格式（GB/T14689 --1993）图纸幅面尺寸和代号：A0、A1、A2、A3、A4、A52、图框格式（图框线）图纸在绘图前都必须用粗实线画出图框线，所画图样（图形）应在图框线之内。
图框线的格式有二种：⑴不留装订边格式⑵留装订边格式。
3、标题栏及方位标题栏中的文字方向为看图方向。
标题栏的格式、内容和尺寸在国家标准（GB／T10609. 1—1989）中已作了规定，学生制图作业建议采用图所示的标题栏格式。
4、附加符号（1）、对中符号：为了复制或摄影时定位方便，在各边的中点处分别画出对中符号。
从图纸边界开始伸入图框约5mm，线宽不小于0.5mm的粗实线。
当对中符号在标题栏范围内时，则伸入标题栏部分省略不画。
（2）、方向符号：当绘图和读图方向与标题栏方向垂直时，为了明确绘图和读图的方向，在对中符号处画一个方向符号（细实线的等边三角形）。
二、比例1、术语⑴比例：图纸中的图形与实物相应要素的线性尺寸之比。
原值比例：比值为1的比例，即1：1。
放大比例：比值大于1的比例，如2：1。
缩小比例：比值小于1的比例，如1：2。
2、比例系列⑴首选表1-2中的优先选用比例系列，再选允许选择比例系列。
⑵无论比例如何，所标注的尺寸数值都应是实物的实际大小尺寸。
如为了看图方便，绘制图样时。
应尽可能按机件的原值比例画出。
如果机件太大或太小，应采用表1-2中规定的优先比例画图。
图样无论是放大或缩小画出，标注尺寸时，均应按机件的实际大小尺寸标注，与绘图的比例无关。
3、比例的标注（1）标注在标题栏内。
（2）标注在视图名称的下方或右侧。
如I／2：1、B-B／5：1等。
三、字体（GB/T14691—1993）图样上除了表达机件的图形外，还要用文字和数字说明机件的大小、技术要求和其它内容。
在图样中书写字体必须做到：字体工整、笔划清楚、间隔均匀、排列整齐。
字体的号数，称为字体高度，用 h 表示。
其公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20mm。
如书写更大的字，其字体高度应按的比率递增。
1、汉字：长仿宋体2、字母和数字：字母和数字可写成斜体或直体。
斜体字字头向右倾斜，与水平基准线成75度。
ABCDEFGHIJKLMNOPQRSTUVWXY拉丁字母示例bcdefghijklmnopqrstuvwxyⅠⅡⅢⅣⅤⅥⅦⅧⅨⅩ罗马数字示例0 1 2 3 4 5 6 7 8 9 阿拉伯数字示例ABCDEFGHIJKLMNOPQRSTUVWXY希腊字母示例:（1）A型和B型：A型字体：笔画宽度＝h／14（h为字高） B型字体：笔画宽度＝h／10（h为字高）（2）直体和斜体（向右倾斜75º）两种。
四、图线（GB/T17450—1998）图线是画图时所采用的各种型式的线。
1、图线的形式及应用（如表1-4所示）2、图线的尺寸：图线分为粗、细两种。
以粗线宽度作为基础，细线的宽度应为粗线宽度的一半。
在表1–4所列出的各种图线中，除粗实线外的其它各种图线宽度都应为粗实线宽度的一半。
图线宽度的推荐系列为：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm，粗线的宽度一般按图样的大小和复杂程度在0.5~2mm之间选择。
3、图线的画法：⑴同一张图样中，同类图线的宽度应一致，线段长度和间隔应大致相等。
⑵各种图线相交，都应以线段相交，而不应是点或空隙相交。
⑶虚线与实线相交，应留有空隙。
虚线圆弧与实线圆弧相切，应留有空隙。
⑷点画线的“点”，是一小线段，不是点。
点画线的起始端为直线段，并应超出轮廓线2～5 mm。
⑸绘制圆的中心线时，圆心应为线段相交。
点画线的两端应超出圆2~5mm。
小圆的中心线可用细实线代替点画线。
⑹当实线与虚线或点画线重叠时，画实线；当虚线与点画线重叠时，画虚线。
（7）图线不得与文字、数字或符号重叠、混淆。
不可避免时，应首先保证文字、数字或符号清晰。
当某些图线互相重叠时，应按粗实线、虚线、点画线的顺序只画前面的一种。
五、尺寸注法尺寸是零件制造的直接依据，是图样的重要内容。
国标专门规定了尺寸的标注准则。
（一）标注尺寸的基本规则1、图样上的尺寸是零件的实际尺寸，与比例、准确度无关。
2、图样上的尺寸是以毫米（mm）为单位，并不标出。
3、图样上的尺寸是所示机件完工后的尺寸，否则应另加说明。
4、一个尺寸只能标注一次。
（二）尺寸的组成尺寸由四部分组成：尺寸界线、尺寸线（包括终端箭头等）、尺寸数字。
并用细实线画出。
1、尺寸界线：由图形的轮廓线、轴线、对称中心线引出，并超出尺寸线末端2～3mm。
＃尺寸界线一般与尺寸线垂直，必要时才允许倾斜。
倾斜时，两条尺寸界线应平行2、尺寸线：（1）尺寸线与所标注的线段平行。
（2）尺寸线不得与其它图线重合或在其它图线的延长线上。
（3）尺寸线终端有箭头和斜线两种形式3、尺寸数字：（1）标准字体书写、字高一致。
（2）一般书写在尺寸线的上方或尺寸线中断处。
（3）线性尺寸数字的方向，（4）尺寸数字不能通过任何图线，必要时，可将图线断开，让出尺寸数字。
（三）尺寸注法⒈线性尺寸注法标注线性尺寸时，尺寸线必须与所标注的线段平行。
尺寸界线一般与尺寸线垂直，并超出尺寸线2~3mm。
线性尺寸的数字应按图所示的方向注写。
也允许将尺寸数字注写在尺寸线的中断处。
应尽量避免在与垂直中心线成30°角范围内标注尺寸，无法避免时，可按图所示的方法标注。
2、角度尺寸⑴尺寸界线沿径向引出，尺寸线应画成圆弧，其圆心是该角的顶点。
⑵角度数字一律水平写。
通常写在尺寸线的中断处，必要时允许写在尺寸线的外面，或引出标注。
3、直径尺寸⑴标注直径尺寸时，应在尺寸数字前加注符号“f”。
注：直径尺寸可以标注在非圆视图上。
⑵标注球面直径时，应在符号“f”前加注符号“S”。
圆心角大于180°时，要标注圆的直径，且尺寸数字前加“φ”；圆心角小于等于180°时，要标注圆的半径，且尺寸数字前加“R”；标注球面直径或半径尺寸时，应在符号φ或R前再加符号“S”。
（3）当圆弧的直径过大或在图纸范围内无法按常规标出其圆心位置时，可按下图(a)的形式标注；若不需要标出其圆心位置时，可按下图(b)的形式标注。
4、半径尺寸⑴标注半径尺寸时，应在尺寸数字前加注符号“R”。
⑵应标注在是圆弧的视图上。
⑶标注球面半径时，应在符号“R”前加注符号“S”。
5、弧长及弦长的标注圆弧和弦长尺寸注法：标注弦长尺寸时, 尺寸界线应平行于弦的垂直平分线；标注弧长尺寸时, 尺寸线用圆弧, 尺寸数字上方应加注符号“⌒”.6、狭小部位尺寸的标注7、均匀分布的孔的标注⑴沿直线均匀分布⑵沿圆周均匀分布8、光滑过渡处的尺寸注法：在光滑过渡处, 必须用细实线将轮廓线延长, 并从它们的交点引出尺寸界线。
尺寸界线如垂直于尺寸线, 则图线很不清晰, 所以允许倾斜, 如图所示。
9、均匀厚度板状零件的标注不必另画视图表示厚度10、断面为正方形结构的标注11、斜度和锥度的注法：斜度和锥度可按下图所示的方法标注。
斜度和锥度符号的方向应与斜度和锥度的方向一致。
12、尺寸正误分析3 常用几何图形的画法在机械图样中，零件的轮廓形状虽然是多种多样的，但基本上都是由直线、圆弧和其他一些曲线所组成的几何图形。
几何作图，就是按给定的条件，准确地绘出预定的几何图形。
熟练掌握几何图形的正确画法，有利于提高作图的准确性和绘图速度。
本节介绍直线段的等分、圆周的等分(正多边形)、斜度、锥度、平面曲线和线段连接等几何图形的作图方法。
1.斜度1）概念：一直线（或平面）对另一直线（或平面）的倾斜程度称为斜度。
其大小以它们夹角的正切来表示，并将此值化为1﹕n的形式，斜度=tanα=H/L=1﹕n。
标注斜度时，需在1﹕n前加注斜度符号“”，且符号方向与斜度方向一致。
斜度符号的高度等于字高h。
斜度的定义、画法及其标注方法如图所示。
2. 锥度锥度是指正圆锥体的底圆直径与其高度之比（对于圆锥台，则为底圆直径与顶圆直径的差与圆锥台的高度之比），并将此值化成1﹕n的形式。
