测绘技术中的地图投影变换常见问题与解决地图是人们表达地理信息的一种重要方式，而地图投影则是将地球上的三维地理信息转换为二维平面地图的一种方法。
地图投影的选择和变换过程在测绘技术中扮演着重要的角色。
然而，地图投影变换过程中常常会遇到一些问题，本文将讨论地图投影变换中的常见问题以及相应的解决方案。
一、地图投影变换的基本概念在进入具体问题之前，让我们先了解一下地图投影变换的基本概念。
地图投影变换是将地球上的经纬度坐标系转换为平面坐标系。
由于地球是一个三维球形物体，而纸张是一个二维平面，因此需要将地球上的经纬度坐标进行转换，才能在纸张上绘制出地图。
二、常见问题及解决方案1. 地形变形问题在进行地图投影变换时，常常会发现地形在转换后变形。
这是由于地球的形状是一个椭球体，而投影面是一个平面，在进行坐标变换时，会造成一定的形变。
为了解决这个问题，可以采用等积投影或等角投影来进行地图投影变换，保持地形的相对形状和大小。
2. 距离失真问题在进行地图投影变换后，经纬度坐标系上的距离通常不再等于平面坐标系上的距离，出现距离失真问题。
这可能会对地图的测量和计算造成一定的影响。
解决这个问题的方法是选择合适的地图投影方法，如等距投影、等角投影等，以尽量减小距离失真。
3. 方向失真问题地图投影变换后，经纬度坐标系上的方向通常与平面坐标系上的方向不一致，出现方向失真问题。
这会对导航和定位等应用产生一定的影响。
为了解决这个问题，可以选择等角投影方法，使得地图上的方向与实际方向尽可能一致。
4. 区域失真问题在进行地图投影变换时，常常会遇到局部区域的失真问题。
在某些地图投影方法中，存在中央经线与区域边界之间失真较大的情况，导致该区域的地图与实际相比存在较大的差异。
解决这个问题的方法是采用合适的中央经线，或者使用特殊的地图投影方法，如多重视角投影等。
5. 高纬度区域失真问题在地图投影变换中，高纬度地区通常存在较大的失真问题。
在使用某些地图投影方法时，由于纬线收缩效应，高纬度地区的地图会出现形变、拉伸等现象。
地图投影的应用和变换1. 引言地图投影是将地球的三维表面展示在平面上的一种转换方法。
由于地球是一个球体，而大部分的地图都是平面图，为了准确地表示地球表面上的地理信息，地图投影成为了不可或缺的工具。
本文将介绍地图投影的应用和变换。
2. 地图投影的意义和应用地图投影对于地理信息的准确传达非常重要，它可以帮助我们更好地理解和解读地球上的各种地理现象和空间关系。
以下是地图投影的主要应用领域：2.1 地理信息系统（GIS）地理信息系统（GIS）是一种用于收集、存储、分析、管理和展示地理信息的系统。
地图投影在GIS中广泛应用，用于将地球表面的地理信息转换为平面图，并进行空间分析和数据处理。
2.2 地图制作和导航地图投影在地图制作和导航中起着至关重要的作用。
通过地图投影，我们可以将地球上的各种地理特征准确地展示在地图上，使人们能够更好地理解和识别地理位置，并利用地图进行导航。
2.3 气象预报地图投影在气象预报中也扮演了重要角色。
通过将地球表面的气象数据投影到平面图上，气象学家们可以更好地分析和预测天气现象，为人们提供准确的天气预报。
2.4 城市规划和地理分析地图投影在城市规划和地理分析中也得到了广泛的应用。
通过将地球表面的地理数据转换为平面图，城市规划师和地理分析师可以更好地分析城市的发展趋势、交通规划等，并为城市规划和发展提供决策支持。
3. 常见的地图投影方法地图投影有多种方法，每种方法都有其特点和适用范围。
下面介绍几种常见的地图投影方法：3.1 圆柱投影圆柱投影是最常见的地图投影方法之一。
它将地球表面的经纬线投影到一个圆柱体上，然后再将圆柱体展开成平面图。
该投影方法在赤道周围的地区表现较好，但在离赤道较远的地区会出现形变。
3.2 锥形投影锥形投影是将地球表面的经纬线投影到一个圆锥体上，然后再将圆锥体展开成平面图。
该投影方法在中纬度地区表现较好，但在靠近两极地区会出现形变。
3.3 圆锥柱面投影圆锥柱面投影是将地球表面的经纬线投影到一个圆锥体和一个圆柱体上，然后将两个表面展开成平面图。
如何进行地图投影的变换与配准地图投影的变换与配准是地理信息系统（GIS）中一个重要的环节。
地球是一个三维的球体，而我们的地图是平面的二维表示，因此需要将地球的曲面投影到平面上，以便于我们更好地理解和分析地理信息。
本文将探讨如何进行地图投影的变换与配准，以及其在GIS中的应用。
一、地图投影的基本原理地理表面的投影是将地球上的点和区域映射到平面上去，以便于呈现和分析。
在投影的过程中，我们需要选择合适的投影方法和参数，以保证地图的准确性和可视性。
1. 大地测量学与投影大地测量学是测量地球形状、尺寸和重力场的学科，它提供了地图投影的基础。
投影的目标是将地球表面的点映射到平面上，这需要选择适当的地理坐标系统和投影方法。
2. 坐标系统地理坐标系统是用于确定位置的标准，它由水平和垂直坐标组成。
水平坐标通常使用经度和纬度来表示，而垂直坐标则表示高程。
3. 投影方法地图投影的方法有很多种，常用的有等角、等积和等距投影等。
每种方法都有其适用的情况和缺点，选择合适的投影方法是确保地图准确性的关键。
二、地图投影的变换与配准地图投影的变换与配准是将不同投影坐标系统的地图进行转换和对齐的过程。
在GIS中，常常需要将不同尺度、不同投影和不同时间的地图配准在一起，以获得一致性的地理信息。
1. 变换地图投影的变换是将一个投影坐标系统转换为另一个投影坐标系统的过程。
变换通常涉及到坐标的缩放、旋转和平移等操作，以保证地图的几何特征一致。
2. 配准地图配准是将不同地图的空间参考对齐的过程。
在配准过程中，需要确定共同的地物特征或控制点，并通过地物匹配或空间变换的方式来实现对其的调整和对齐。
三、地图投影的应用地图投影在GIS中有着广泛的应用，它不仅仅是为了美化地图，更是提供准确地理信息的基础。
1. 地图显示与可视化地图投影可以改变地图的外观和形状，使得地理信息更加直观和可视化。
选择合适的投影方法和参数对于地图的可读性和信息表达至关重要。
2. 空间分析与决策支持地图投影的变换与配准为GIS的空间分析和决策支持提供了基础。
如何进行地图投影变换地图投影变换是在制作地图时非常重要的一步。
地球是一个球体，而地图通常是平面的，所以必须将球面上的地理信息转化为平面上的投影图像。
这个过程称为投影。
1. 什么是地图投影变换？地图投影变换是将地球的表面映射到纸张或计算机屏幕上的过程。
由于地球是一个球体，将其表面展示在平面上是一个复杂的问题。
为了解决这个问题，人们发明了各种各样的地图投影方法。
2. 投影的目的地图投影的目的是在保持尽可能多的地理几何特征的同时，尽量减少形状、面积或方向的扭曲。
不同的投影方法有不同的重点，可以根据具体需求选择适合的投影方法。
3. 常见的投影方法下面介绍几种常见的投影方法：- 圆柱投影：将地球的经纬线投影到一个圆柱体上，然后再展开。
这种投影方法广泛用于世界地图和航海图。
- 锥形投影：将地球的经纬线投影到一个锥体上，然后再展开。
这种投影方法常用于地图制作和地理测量。
- 平面投影：将地球的表面投影到一个平面上，通常通过将光线从地球的中心或某个点投射出去。
这种投影方法常见于航空地图和天体测量。
4. 投影的扭曲无论选择哪种投影方法，都无法完美地将地球的表面展示在平面上。
不同的投影方法会引入不同类型的扭曲，如形状扭曲、面积扭曲、方向扭曲等。
因此，在选择投影方法时，需要权衡不同类型的扭曲，并选择适合具体需求的投影方法。
5. 地图投影变换的应用地图投影变换在许多领域都有广泛的应用。
以下是几个常见的应用：- 地理信息系统（GIS）：在GIS中，地图投影变换用于将不同坐标系统下的地理数据转换为统一的坐标系统，以便进行准确的空间分析和地图叠加。
- 卫星测绘：在卫星图像处理中，地图投影变换用于将卫星图像的球面投影转换为平面地图，以便进行地质勘查、城市规划等应用。
- 地理教育：在地理教育中，地图投影变换用于教学地球形状和地理特征，帮助学生理解地球表面的结构和变化。
总结：地图投影变换是将地球的表面展示在平面上的重要步骤。
不同的投影方法有不同的优缺点，需要根据具体需求选择适合的投影方法。
如何进行地图的投影变换地图投影是将地球的曲面投影到平面上，以便我们更好地观察和使用地图。
在地理学和地图制作领域，地图投影是一个重要的工具，在不同目的下有不同的投影方法。
本文将探讨如何进行地图的投影变换，以及一些常见的投影方法。
投影变换是将地球表面的三维地理坐标映射到二维地图上的过程。
由于地球是一个近似于椭球体的三维曲面，所以无法直接将其映射到平面上，这就需要借助地图投影来进行变换。
地图投影有很多种方法，每种方法都有其独特的优点和限制，选择适合的投影方法需要考虑到不同需求和协调地图上的各个元素。
常见的地图投影方法包括等面积投影、等角投影、方位投影和圆柱投影等。
等面积投影能够保持地图上各个区域的面积比例，使得地图上的面积变换后仍然保持一致。
等角投影则能够保持地图上各个点之间的角度不变，这在导航和测量等领域非常有用。
方位投影则以某一个点或一条线为中心，将地图上所有点的方向投影到平面上。
圆柱投影则将地球表面覆盖到一个圆柱体上，再将该圆柱体展开到平面上。
在进行地图投影变换时，也需要考虑所选投影方法的适用范围和限制。
例如，某些投影方法只适用于特定的纬度范围，而有些方法可能会导致地图上的形状发生扭曲或伸缩。
因此，在选择投影方法时，需要根据具体需求和要展示的地理位置进行综合考虑。
此外，地图投影变换还需要考虑到地图的缩放因子和投影面的形状。
缩放因子是指地图上的距离与地球表面对应位置上的距离之比。
为了保持地图的精确性，需要根据地图的比例尺和投影方法确定正确的缩放因子。
而投影面的形状则决定了地图上不同区域的畸变程度，例如方形投影面可能导致地图上极地区域的畸变增加。
在进行地图投影变换时，还需要考虑到地图的坐标系统和地理坐标的转换。
地图的坐标系统是描述地图上点的位置的一种系统，例如经纬度和平面坐标系统等。
地理坐标的转换则是将地球上的经纬度坐标转换为平面地图上的坐标，这可以通过一系列的数学计算和公式来实现。
综上所述，地图投影变换是将地球表面的三维地理坐标映射到平面上的过程。
地图投影分类与变换1.地图投影的分类投影的种类很多，分类方法不尽相同，通常采用的分类方法有两种：一是按变形的性质进行分类：二是按承影面不同（或正轴投影的经纬网形状）进行分类。
（1）按变形性质分类按地图投影的变形性质地图投影一般分为：等角投影、等（面）积投影和任意投影三种。
等角投影：没有角度变形的投影叫等角投影。
等角投影地图上两微分线段的夹角与地面上的相应两线段的夹角相等，能保持无限小图形的相似，但面积变化很大。
要求角度正确的投影常采用此类投影。
这类投影又叫正形投影。
等积投影：是一种保持面积大小不变的投影，这种投影使梯形的经纬线网变成正方形、矩形、四边形等形状，虽然角度和形状变形较大，但都保持投影面积与实地相等，在该类型投影上便于进行面积的比较和量算。
因此自然地图和经济地图常用此类投影。
任意投影：是指长度、面积和角度都存在变形的投影，但角度变形小于等积投影，面积变形小于等角投影。
要求面积、角度变形都较小的地图，常采用任意投影。
（2）按承影面不同分类按承影面不同，地图投影分为圆柱投影、圆锥投影和方位投影等（图1）。
图1 方位投影、圆锥投影和圆柱投影示意图①圆柱投影它是以圆柱作为投影面，将经纬线投影到圆柱面上，然后将圆柱面切开展成平面。
根据圆柱轴与地轴的位置关系，可分为正轴、横轴和斜轴三种不同的圆柱投影，圆柱面与地球椭球体面可以相切，也可以相割（图2a）。
其中，广泛使用的是正轴、横轴切或割圆柱投影。
正轴圆柱投影中，经线表现为等间隔的平行直线（与经差相应），纬线为垂直于经线的另一组平行直线（图2b）。
图2 圆柱投影的类型及其投影图形②圆锥投影它以圆锥面作为投影面，将圆锥面与地球相切或相割，将其经纬线投影到圆锥面上，然后把圆锥面展开成平面而成。
这时圆锥面又有正位、横位及斜位几种不同位置的区别，制图中广泛采用正轴圆锥投影（图3）。
在正轴圆锥投影中，纬线为同心圆圆弧，经线为相交于一点的直线束，经线间的夹角与经差成正比。

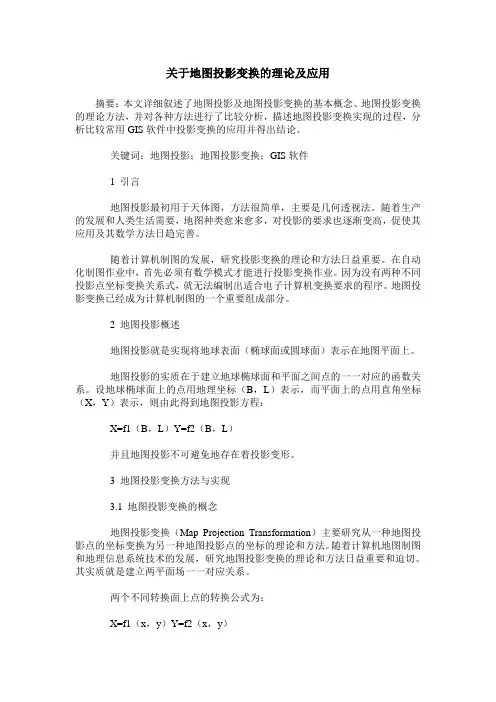

关于地图投影变换的理论及应用摘要：本文详细叙述了地图投影及地图投影变换的基本概念、地图投影变换的理论方法，并对各种方法进行了比较分析，描述地图投影变换实现的过程，分析比较常用GIS软件中投影变换的应用并得出结论。
关键词：地图投影；地图投影变换；GIS软件1 引言地图投影最初用于天体图，方法很简单，主要是几何透视法。
随着生产的发展和人类生活需要，地图种类愈来愈多，对投影的要求也逐渐变高，促使其应用及其数学方法日趋完善。
随着计算机制图的发展，研究投影变换的理论和方法日益重要。
在自动化制图作业中，首先必须有数学模式才能进行投影变换作业。
因为没有两种不同投影点坐标变换关系式，就无法编制出适合电子计算机变换要求的程序。
地图投影变换已经成为计算机制图的一个重要组成部分。
2 地图投影概述地图投影就是实现将地球表面（椭球面或圆球面）表示在地图平面上。
地图投影的实质在于建立地球椭球面和平面之间点的一一对应的函数关系。
设地球椭球面上的点用地理坐标（B，L）表示，而平面上的点用直角坐标（X，Y）表示，则由此得到地图投影方程：X=f1（B，L）Y=f2（B，L）并且地图投影不可避免地存在着投影变形。
3 地图投影变换方法与实现3.1 地图投影变换的概念地图投影变换（Map Projection Transformation）主要研究从一种地图投影点的坐标变换为另一种地图投影点的坐标的理论和方法。
随着计算机地图制图和地理信息系统技术的发展，研究地图投影变换的理论和方法日益重要和迫切。
其实质就是建立两平面场一一对应关系。
两个不同转换面上点的转换公式为：X=f1（x，y）Y=f2（x，y）式中，x，y为原地图投影平面上需要变换的点的直角坐标；X，Y为新地图投影平面上的点的直角坐标。
f1 ，f2为定域内单值，连续的函数。
3.2 地图投影变换的方法3.2.1 反解变换法：根据原有地图投影的方程反解出原投影点的地理坐标（经度和纬度），再代入新的投影方程中求得该点在新投影下的直角坐标，也称为间接变换法。
测绘技术中的地图投影变换方法和技巧地图投影变换方法和技巧在测绘技术中扮演着重要的角色，它们帮助我们更准确地表示地球表面的特征和地理信息。
本文将探讨地图投影变换的一些常见方法和技巧，并介绍它们的应用领域。
一、地图投影变换方法1. 地理坐标投影法地理坐标投影法是将地球表面上的点的经纬度坐标转换为直角坐标系中的点，并在投影平面上绘制。
常见的地理坐标投影法有墨卡托投影、兰勃托投影和极射赤面投影。
墨卡托投影在航海和航空等领域广泛应用，兰勃托投影则常用于世界地图的制作。
2. 平行圆柱投影法平行圆柱投影法是将地球表面上的点的经纬度坐标转换为柱面上的点，并绘制在平行的纬圆上。
该方法在制作地区地图和通用地图时常被采用，如高程图和地形图。
3. 等角圆锥投影法等角圆锥投影法是将地球表面上的点的经纬度坐标转换为圆锥面上的点，并绘制在圆锥面上。
该方法在制作区域地图和城市地图中应用广泛，能够保持角度的一致性，减小形变。
二、地图投影变换技巧1. 形变分析和修正地图投影变换过程中常伴随着形变，即在将地球表面上的曲面映射为平面时，无法完全保持角度、面积和距离的一致性。
因此，在投影变换前需要进行形变分析，并采取相应的修正措施。
常用的修正技巧有地理纠正、重心纠正和形变调和。
2. 数据采样和插值在地图投影变换中，数据的采样和插值是非常重要的环节。
采样是指根据原始数据的空间分布特征，选择一些具有代表性的点作为投影变换的参考点。
插值是指通过已知的参考点，推算并填充其他位置的数据，以完成整个地图的绘制。
三、地图投影变换的应用领域1. 地图制图和地图更新地图投影变换是制作地图的基础环节，它能够将地球表面的实际特征转化为平面上的图像，使得人们能够更直观地了解地理信息。
同时，地图投影变换也可应用于地图的更新，获取最新的地理数据并更新到地图上。
2. 地质勘探和开采地图投影变换在地质勘探和开采领域也有广泛的应用。
地质构造的识别和测量需要进行地图投影变换，以便更清晰地呈现地质特征和地下资源的分布。
§6.1 地图投影的选择依据一、制图区域的地理位置、形状和范围制图区域的地理位置决定了所选择投影的种类。
例如，制图区域在极地位置，理所当然地选择正轴方位投影；制图区域在赤道附近，应考虑选择横轴方位投影或正轴圆柱投影；若制图区域在中纬地区，则应考虑选择正轴圆锥投影或斜轴方位投影。
制图区域形状直接制约地图投影的选择。
例如，同是中纬地区，如果制图区域呈现沿纬度方向延伸的长形区域，则应选择单标准纬线正轴圆锥投影；如果制图区域呈现沿经线方向略窄，沿纬线方向略宽的长形区域，则应选择双标准纬线正轴圆锥投影；如果制图区域呈现沿经线方向南北延伸的长形区域，则应选择多圆锥投影；如果制图区域呈现南北、东西方向差别不大的圆形区域，则应考虑选择斜轴方位投影。
同是在低纬赤道附近，如果是沿赤道方向呈东西延伸的长条形区域，则应选择正轴圆柱投影；如果是呈现东西、南北方向长宽相差无几的圆形区域，则以选择横轴方位投影为宜。
制图区域的范围大小也影响地图投影的选择。
当制图区域范围不太大时，无论选择什么投影，制图区域范围内各处变形差异都不会太大。
有人曾以我国最大的省区新疆维吾尔自治区为例，用等角、等积、等距三种正轴圆锥投影作比较，其计算结果表明，不同纬度的长度变形差别甚微（在0.0001～0.0003之间）。
不言而喻，其它省区图，其变形差异就更微乎其微了。
而对于制图区域广大的大国地图、大洲地图、半球图、世界图等，则需要慎重地选择投影。
二、制图比例尺普通地图按地图比例尺可以分为：1．大比例尺地图--1:10万及更大比例尺地图。
2．中比例尺地图--1:10～1:100万比例尺之间的地图。
3．小比例尺地图--1:100万及更小比例尺地图。
我国把1:1万、1:2.5万、1:5万、1:10万、1:25万（过去是1:20万）、1:50万、1:100万等七种比例尺的普通地图列为国家基本比例尺，统称为地形图。
它们均需按国家测绘局制定的统一技术标准（规范、图式）实施制图。
地图制图中的投影变换与校正地图是人们认识和理解地球的重要工具，而要制作准确的地图就需要进行投影变换与校正的处理。
投影变换是将地球的曲面投影到平面上的过程，而校正则是通过修正投影变换中的误差，使得地图更贴近真实地球的形貌和尺度。
一、投影变换在地图制图中，由于地球是一个凹凸不平的曲面，无法直接用平面表示，因此需要进行投影变换。
投影变换的目的是将地球的表面投影到平面上，并保持地面上的角度、形状和面积等特性。
不同的投影方法会导致地图上的形状、大小和方向产生变化。
常见的投影方法有圆柱投影、圆锥投影和平面投影。
圆柱投影是将地球的表面投影在圆柱体上，再展开成平面图，适用于赤道附近的地区；圆锥投影是将地球的表面投影在圆锥体上，再展开成平面图，适用于高纬度地区；平面投影则是将地球的表面直接投影到平面上，适用于局部地区的制图。
不同的投影方法有不同的优势和局限性。
比如，圆柱投影能够保持地面上的角度和形状特性，但在极地地区会出现严重的形变；圆锥投影则能够较好地保持地球的形状和面积特性，但在赤道附近会有较大的形变；平面投影具有保持局部地区地面特性的优势，但在远离中心点的地方会产生较大的形变。
二、校正由于投影变换会导致地图上的形状、大小和方向等产生变化，因此需要进行校正，使地图更符合实际地球的形貌和尺度。
校正的方法主要有拓扑校正和尺度校正。
拓扑校正是指通过修正地图上的形状和角度，使之与现实地球的形貌一致。
拓扑校正主要包括平移、旋转和形变等操作。
平移是将地图上的点移动到正确的位置，以修正地图的位置偏差；旋转则是将地图旋转到正确的方向，以修正地图的旋转偏差；形变是通过缩放地图上的特定区域，使其更符合真实地球的形貌。
尺度校正是指通过修正地图上的比例尺，使之与实际地球的尺度一致。
尺度校正主要包括线性校正和面积校正。
线性校正是通过拉伸或压缩地图上的线段，使其长度与实际距离一致；面积校正则是通过拉伸或压缩地图上的面积，使其面积与实际区域一致。
测绘技术中的地图投影转换方法介绍导语：地图是人类认识和管理地球表面的重要工具。
而地图投影则是将三维的地球表面映射到二维平面上的过程。
地图投影转换方法则是指在不同的地图投影之间进行转换的技术方法。
本文将为大家介绍测绘技术中的地图投影转换方法。
一、地图投影的概念和分类在介绍地图投影转换方法之前，首先需要了解地图投影的概念和分类。
地图投影是为了在平面上表现出地球表面某一区域地理实体的相互关系而对球面地图进行的投影。
地球上的各种地图投影可以按照不同的原理和方法进行分类。
常见的地图投影分类包括等角投影、等积投影、等轴投影和方位投影等。
二、地图投影转换方法的原理地图投影转换方法的原理主要涉及到地图投影间的坐标变换，即将一张地图的坐标从一个投影系统转换到另一个投影系统。
具体而言，地图上每一个点的坐标可以由地理空间中的经纬度坐标通过一定的转换公式得到。
三、常见的地图投影转换方法1. 地理坐标转换法地理坐标转换法是一种将地理坐标与投影坐标进行转换的常见方法，通过该方法可以将地球上的一个点的经纬度坐标转换为地图上的平面坐标。
这种方法常用于地图上的点位定位和导航等应用场景。
2. 弧长投影转换法弧长投影转换法是利用地图上记录的弧长和地理空间中的弧长之间的关系进行坐标转换的方法。
通过该方法可以保持地图上的线段和角度的长度和大小关系不变，从而实现地图投影的转换。
3. 高斯投影转换法高斯投影转换法是一种将地球表面的经纬度坐标转换为高斯坐标的方法。
该方法通过对地球上不同地域进行划分，根据每一个地域的经度和纬度范围，利用不同的参数进行坐标转换。
四、地图投影转换的应用地图投影转换在测绘学和地理信息系统中有着广泛的应用。
首先，在不同地理信息系统之间进行数据交互时，常常需要进行地图投影转换。
其次，在地图叠加分析和空间数据分析中，地图投影转换也是不可或缺的一环。
五、地图投影转换方法的选择和注意事项在实际应用中，选择合适的地图投影转换方法十分重要。
