地图投影转换

MapGIS投影转换
1、打开投影变换模块，打开需要投影变换的地图(图层)。

注：在输入编辑中打开工程1：1的坐标单位是米，而在投影转换中打开是毫米为单位，可能是由于MapGIS绘制图形的单位是毫米造成的，而此处打开不是以工程的形式打开造成的。

图0
图1
2、菜单“投影转换”->“工作区直接投影转换，弹出如下图3对话框，点击“选择文件”，出现图4，选择要转换的图层。

图2
图3
图4
3、点击图3对话框中的“当前投影”按钮，出现图5对话框，根据具体情况，同一设置选“否”，设置当前投影参数，同样设置“目的投影”参数，本例由1：1转换为1：2.5万的，由于打开文件时坐标单位由米自动读为毫米（MapGIS内部问题），因此设置目的投影时候，比例尺直接改为25即可（单位为米）（如图7），或者使用MapGIS一致的单位mm，则比例尺分母使用25000（如图8）。

最后点击开始转换按钮。

图5
图6
图7
图8
4、转换后的地图如图9。

单位是mm或者m，不过结果都是对的。

此处只介绍了从打开工作区进行的投影转换，还有成批文件转换，单文件转换等，比例尺的
设置是一样也是最重要的，其他都很简单。

地图投影与大地坐标转换的算法与原理地图投影和大地坐标转换是地理信息系统中非常重要的技术，它们在地图绘制和坐标转换方面起着关键作用。

本文将介绍地图投影和大地坐标转换的算法和原理。

一、地图投影的概念和分类地图投影是将三维的地球表面投影到二维的平面上，以便能够在地图上进行测量和分析。

不同的地图投影会导致地球的形状、方位、距离和面积等属性的失真。

根据投影方式和目的不同，地图投影可以分为等角投影、等积投影、等距投影和方位投影等。

1. 等角投影等角投影是保持地球表面上任意点的角度不变，但其他属性如形状、面积、距离等可能会被失真。

常见的等角投影有兰勃托投影、阿尔伯斯投影等。

2. 等积投影等积投影是保持地球上的面积比例不变，但形状、方位和距离等可能会失真。

常见的等积投影有兰勃托正投影、莫勒魏德投影等。

3. 等距投影等距投影是保持地球上两点之间的距离比例不变，但形状、面积和方位等可能会失真。

常见的等距投影有墨卡托投影、圆柱投影等。

4. 方位投影方位投影是保持地球表面上某一点与另一点之间的方向不变，但其他属性如形状、面积、距离等可能会失真。

常见的方位投影有萨然投影、极射正投影等。

二、地图投影的算法地图投影是一种复杂的数学算法，它需要考虑地球的形状、椭球体参数、投影方式等因素。

常见的地图投影算法包括：1. 度带投影算法度带投影算法是将地球表面划分为若干个纬度带，然后分别对每个纬度带进行投影。

这种算法适用于规模较小、区域较狭窄的地图。

2. 椭圆投影算法椭圆投影算法是将地球视为一个椭球体，通过椭圆的数学模型进行投影。

这种算法适用于较大尺度的地图和全球地图。

3. 非线性投影算法非线性投影算法是将地球表面分割为小区域，然后在每个小区域内使用不同的投影方式进行投影。

这种算法可以用于处理地球表面复杂的形状和地形特征。

三、大地坐标转换的原理和方法大地坐标转换是将球面坐标（通常是地理坐标）转换为平面坐标（如UTM坐标）或相反的过程。

常用地图投影转换公式作者：青岛海洋地质研究所戴勤奋　投影计算公式往往表达方式不止一种，有时很难分辨谁对谁错，我只把“墨卡托投影”、“高斯-克吕格投影”、“UTM投影”、“兰勃特等角投影”（1:100万地形图规范中称作正轴等角圆锥投影，GB/T 14512-93）的正反转换公式列出，因为我基本能保证这些公式的正确性。

1．约定本文中所列的转换公式都基于椭球体a -- 椭球体长半轴b -- 椭球体短半轴f -- 扁率e -- 第一偏心率e’ -- 第二偏心率N -- 卯酉圈曲率半径R -- 子午圈曲率半径B -- 纬度，L -- 经度，单位弧度(RAD)-- 纵直角坐标,-- 横直角坐标，单位米(M)2．椭球体参数我国常用的3个椭球体参数如下（源自“全球定位系统测量规范 GB/T界面上的所谓“北京1954“西安1980”及“WGS 84”在实际计算中只涉及了相应的椭球体参数。

3．墨卡托(Mercator)投影3.1 墨卡托投影简介墨卡托(Mercator)投影，是一种"等角正切圆柱投影”，荷兰地图学家墨卡托（Gerhardus Mercator 1512－1594）在1569年拟定, 假设地球被围在一中空的圆柱里，其标准纬线与圆柱相切接触，然后再假想地球中心有一盏灯，把球面上的图形投影到圆柱体上，再把圆柱体展开，这就是一幅选定标准纬线上的“墨卡托投影”绘制出的地图。

墨卡托投影没有角度变形，由每一点向各方向的长度比相等，它的经纬线都是平行直线，且相交成直角，经线间隔相等，纬线间隔从标准纬线向两极逐渐增大。

墨卡托投影的地图上长度和面积变形明显，但标准纬线无变形，从标准纬线向两极变形逐渐增大，但因为它具有各个方向均等扩大的特性，保持了方向和相互位置关系的正确。

在地图上保持方向和角度的正确是墨卡托投影的优点，墨卡托投影地图常用作航海图和航空图，如果循着墨卡托投影图上两点间的直线航行，方向不变可以一直到达目的地，因此它对船舰在航行中定位、确定航向都具有有利条件，给航海者带来很大方便。

地图投影转换的方法及注意事项一、引言地图投影是将地球上的曲面表示为平面投影的一种方式，在地理信息领域发挥着重要作用。

然而，由于地球的曲面无法完美地映射到二维平面上，所以在进行地图投影时，我们需要选择合适的方法并注意一些事项，以确保地图的准确性和可用性。

二、地图投影方法1. 圆柱投影法圆柱投影法是最常见的一种地图投影方法。

它将地球表面投影到一个切割的圆柱体上，再将圆柱体展开成平面。

常见的圆柱投影法包括墨卡托投影、兰勃托投影和正轴等距圆柱投影。

这种投影方法适用于大范围地图，但在高纬度地区会存在形变问题。

2. 锥形投影法锥形投影法也是一种常用的地图投影方法。

它将地球表面投影到一个切割的锥体上，再将锥体展开成平面。

兰勃托锥形投影和兰勃托等面积投影是常见的锥形投影方法。

锥形投影法适用于较小范围的地图，地图形状比较真实，但在地图边缘会存在形变。

3. 平面投影法平面投影法将地球表面投影到一个切割的平面上。

根据投影中心的不同，平面投影法可分为正轴等距圆盘投影、兰勃托投影和阿波洛尼奥斯投影等。

平面投影法适用于小范围地图，投影中心附近形状准确，但离中心越远，形变越大。

三、地图投影注意事项1. 选择合适的投影方法根据地图的范围和用途选择合适的投影方法非常重要。

对于大范围的地图，圆柱投影法是不错的选择，而对于小范围的地图，平面投影法可能更适合。

考虑地图的形变和准确度，综合评估不同投影方法的优劣，选择最合适的方法。

2. 避免形变问题无论选择哪种投影方法，都无法避免地图形变的问题。

为了尽可能地减小形变，可以选择等面积投影方法，保持地区间的面积比例一致。

此外，在制作地图时，还可以通过引入坐标转换或插值的方法来修正形变。

3. 注意地图投影中心地图投影中心的选择对于地图的可用性和准确性至关重要。

选择合适的中心点可以在特定区域内确保地图形状的准确性。

同时，投影中心还影响到地图的距离和方向，因此在选择地图投影中心时要谨慎考虑。

4. 考虑投影带如果地图跨越多个经度带，应根据各经度范围的不同，选择不同的投影带，以确保地图的准确性。

如何进行地图投影变换地图投影变换是在制作地图时非常重要的一步。

地球是一个球体，而地图通常是平面的，所以必须将球面上的地理信息转化为平面上的投影图像。

这个过程称为投影。

1. 什么是地图投影变换？地图投影变换是将地球的表面映射到纸张或计算机屏幕上的过程。

由于地球是一个球体，将其表面展示在平面上是一个复杂的问题。

为了解决这个问题，人们发明了各种各样的地图投影方法。

2. 投影的目的地图投影的目的是在保持尽可能多的地理几何特征的同时，尽量减少形状、面积或方向的扭曲。

不同的投影方法有不同的重点，可以根据具体需求选择适合的投影方法。

3. 常见的投影方法下面介绍几种常见的投影方法：- 圆柱投影：将地球的经纬线投影到一个圆柱体上，然后再展开。

这种投影方法广泛用于世界地图和航海图。

- 锥形投影：将地球的经纬线投影到一个锥体上，然后再展开。

这种投影方法常用于地图制作和地理测量。

- 平面投影：将地球的表面投影到一个平面上，通常通过将光线从地球的中心或某个点投射出去。

这种投影方法常见于航空地图和天体测量。

4. 投影的扭曲无论选择哪种投影方法，都无法完美地将地球的表面展示在平面上。

不同的投影方法会引入不同类型的扭曲，如形状扭曲、面积扭曲、方向扭曲等。

因此，在选择投影方法时，需要权衡不同类型的扭曲，并选择适合具体需求的投影方法。

5. 地图投影变换的应用地图投影变换在许多领域都有广泛的应用。

以下是几个常见的应用：- 地理信息系统（GIS）：在GIS中，地图投影变换用于将不同坐标系统下的地理数据转换为统一的坐标系统，以便进行准确的空间分析和地图叠加。

- 卫星测绘：在卫星图像处理中，地图投影变换用于将卫星图像的球面投影转换为平面地图，以便进行地质勘查、城市规划等应用。

- 地理教育：在地理教育中，地图投影变换用于教学地球形状和地理特征，帮助学生理解地球表面的结构和变化。

总结：地图投影变换是将地球的表面展示在平面上的重要步骤。

不同的投影方法有不同的优缺点，需要根据具体需求选择适合的投影方法。

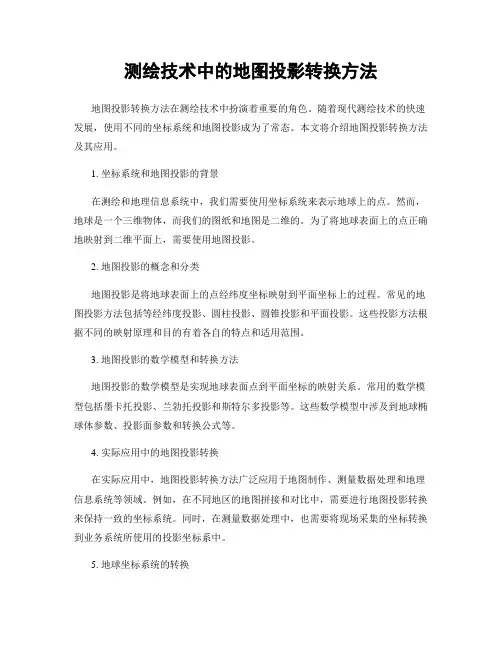

测绘技术中的地图投影转换方法地图投影转换方法在测绘技术中扮演着重要的角色。

随着现代测绘技术的快速发展，使用不同的坐标系统和地图投影成为了常态。

本文将介绍地图投影转换方法及其应用。

1. 坐标系统和地图投影的背景在测绘和地理信息系统中，我们需要使用坐标系统来表示地球上的点。

然而，地球是一个三维物体，而我们的图纸和地图是二维的。

为了将地球表面上的点正确地映射到二维平面上，需要使用地图投影。

2. 地图投影的概念和分类地图投影是将地球表面上的点经纬度坐标映射到平面坐标上的过程。

常见的地图投影方法包括等经纬度投影、圆柱投影、圆锥投影和平面投影。

这些投影方法根据不同的映射原理和目的有着各自的特点和适用范围。

3. 地图投影的数学模型和转换方法地图投影的数学模型是实现地球表面点到平面坐标的映射关系。

常用的数学模型包括墨卡托投影、兰勃托投影和斯特尔多投影等。

这些数学模型中涉及到地球椭球体参数、投影面参数和转换公式等。

4. 实际应用中的地图投影转换在实际应用中，地图投影转换方法广泛应用于地图制作、测量数据处理和地理信息系统等领域。

例如，在不同地区的地图拼接和对比中，需要进行地图投影转换来保持一致的坐标系统。

同时，在测量数据处理中，也需要将现场采集的坐标转换到业务系统所使用的投影坐标系中。

5. 地球坐标系统的转换除了地图投影转换，地球坐标系统之间的转换也是测绘技术中的关键问题。

目前常用的地球坐标系统包括大地坐标系统、空间直角坐标系统和投影坐标系统等。

这些坐标系统之间的转换方法主要包括大地坐标转换和投影坐标转换等。

在实际应用中，地图投影转换方法需要结合具体的业务需求和实际情况进行选择。

不同的地图投影转换方法有不同的适用范围和误差特性。

在进行地图投影转换时，需要注意地球椭球体参数的选择和转换精度的控制，以确保转换的准确性和可靠性。

综上所述，地图投影转换方法是测绘技术中不可或缺的一部分。

了解不同的地图投影方法和数学模型，掌握地图投影转换的原理和方法，对于提高测绘数据的精度和质量，以及实现地图数据的一致性和互操作性具有重要意义。

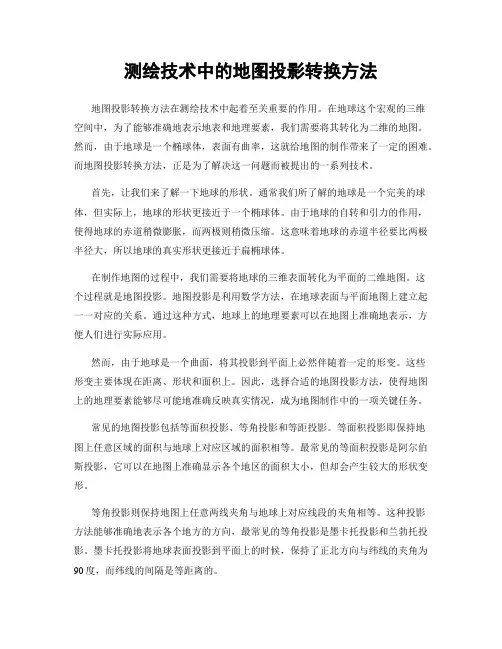

测绘技术中的地图投影转换方法地图投影转换方法在测绘技术中起着至关重要的作用。

在地球这个宏观的三维空间中，为了能够准确地表示地表和地理要素，我们需要将其转化为二维的地图。

然而，由于地球是一个椭球体，表面有曲率，这就给地图的制作带来了一定的困难。

而地图投影转换方法，正是为了解决这一问题而被提出的一系列技术。

首先，让我们来了解一下地球的形状。

通常我们所了解的地球是一个完美的球体，但实际上，地球的形状更接近于一个椭球体。

由于地球的自转和引力的作用，使得地球的赤道稍微膨胀，而两极则稍微压缩。

这意味着地球的赤道半径要比两极半径大，所以地球的真实形状更接近于扁椭球体。

在制作地图的过程中，我们需要将地球的三维表面转化为平面的二维地图。

这个过程就是地图投影。

地图投影是利用数学方法，在地球表面与平面地图上建立起一一对应的关系。

通过这种方式，地球上的地理要素可以在地图上准确地表示，方便人们进行实际应用。

然而，由于地球是一个曲面，将其投影到平面上必然伴随着一定的形变。

这些形变主要体现在距离、形状和面积上。

因此，选择合适的地图投影方法，使得地图上的地理要素能够尽可能地准确反映真实情况，成为地图制作中的一项关键任务。

常见的地图投影包括等面积投影、等角投影和等距投影。

等面积投影即保持地图上任意区域的面积与地球上对应区域的面积相等。

最常见的等面积投影是阿尔伯斯投影，它可以在地图上准确显示各个地区的面积大小，但却会产生较大的形状变形。

等角投影则保持地图上任意两线夹角与地球上对应线段的夹角相等。

这种投影方法能够准确地表示各个地方的方向，最常见的等角投影是墨卡托投影和兰勃托投影。

墨卡托投影将地球表面投影到平面上的时候，保持了正北方向与纬线的夹角为90度，而纬线的间隔是等距离的。

最后，等距投影保持地图上任意两点间的距离与地球表面上对应两点间的距离相等。

等距投影可以准确地表示地球上两点之间的距离，最常见的等距投影是极射投影和等轴投影。

极射投影以地球的极点为中心，将地球的表面投影到平面上，保持了极点周围的区域具有等距离的特点。

如何进行地图的投影变换地图投影是将地球的曲面投影到平面上，以便我们更好地观察和使用地图。

在地理学和地图制作领域，地图投影是一个重要的工具，在不同目的下有不同的投影方法。

本文将探讨如何进行地图的投影变换，以及一些常见的投影方法。

投影变换是将地球表面的三维地理坐标映射到二维地图上的过程。

由于地球是一个近似于椭球体的三维曲面，所以无法直接将其映射到平面上，这就需要借助地图投影来进行变换。

地图投影有很多种方法，每种方法都有其独特的优点和限制，选择适合的投影方法需要考虑到不同需求和协调地图上的各个元素。

常见的地图投影方法包括等面积投影、等角投影、方位投影和圆柱投影等。

等面积投影能够保持地图上各个区域的面积比例，使得地图上的面积变换后仍然保持一致。

等角投影则能够保持地图上各个点之间的角度不变，这在导航和测量等领域非常有用。

方位投影则以某一个点或一条线为中心，将地图上所有点的方向投影到平面上。

圆柱投影则将地球表面覆盖到一个圆柱体上，再将该圆柱体展开到平面上。

在进行地图投影变换时，也需要考虑所选投影方法的适用范围和限制。

例如，某些投影方法只适用于特定的纬度范围，而有些方法可能会导致地图上的形状发生扭曲或伸缩。

因此，在选择投影方法时，需要根据具体需求和要展示的地理位置进行综合考虑。

此外，地图投影变换还需要考虑到地图的缩放因子和投影面的形状。

缩放因子是指地图上的距离与地球表面对应位置上的距离之比。

为了保持地图的精确性，需要根据地图的比例尺和投影方法确定正确的缩放因子。

而投影面的形状则决定了地图上不同区域的畸变程度，例如方形投影面可能导致地图上极地区域的畸变增加。

在进行地图投影变换时，还需要考虑到地图的坐标系统和地理坐标的转换。

地图的坐标系统是描述地图上点的位置的一种系统，例如经纬度和平面坐标系统等。

地理坐标的转换则是将地球上的经纬度坐标转换为平面地图上的坐标，这可以通过一系列的数学计算和公式来实现。

综上所述，地图投影变换是将地球表面的三维地理坐标映射到平面上的过程。

使用测绘软件进行地图投影与坐标转换的操作步骤测绘软件是一个强大的工具，可以帮助我们在地图制作和分析中进行各种操作。

其中，地图投影和坐标转换是测绘软件的基础功能之一。

本文将介绍使用测绘软件进行地图投影和坐标转换的操作步骤。

1. 安装和启动测绘软件首先，我们需要选择一款适合自己需求的测绘软件，并在电脑中进行安装。

安装完成后，双击图标启动软件。

2. 加载地图数据打开软件后，我们需要加载地图数据。

一般来说，地图数据包括矢量数据和栅格数据。

矢量数据是以点、线和面等图形元素表示地理要素的数据，而栅格数据则以像素形式表示地理要素的数据。

根据自己的需要，选择加载相应的地图数据。

3. 选择投影方式在进行地图投影之前，我们需要选择一个合适的投影方式。

投影方式可以根据地理坐标系的不同进行分类，常见的投影方式包括等经纬度投影、等角斜方位投影、等积圆锥投影等。

根据我们的需求和实际情况，选择一个适合的投影方式。

4. 进行地图投影选择了投影方式后，我们可以开始进行地图投影了。

首先，选择需要进行投影的地图数据，并将其导入到软件中。

然后，在软件的地图投影功能中，选择相应的投影方式，并设置投影参数，如中央经线、标准纬线等。

最后，点击投影按钮，进行地图投影操作。

5. 进行坐标转换在一些情况下，我们需要将地图上的坐标从一种坐标系转换为另一种坐标系。

为了完成坐标转换操作，我们需要知道地图数据所采用的坐标系和目标坐标系。

在软件中，选择需要进行坐标转换的地图数据，并设置源坐标系和目标坐标系。

然后，点击坐标转换按钮，进行坐标转换操作。

6. 导出结果完成地图投影和坐标转换后，我们可以将结果导出。

一般来说，导出的结果可以保存为独立的地图文件，也可以导出为图片或者其他格式的文件。

根据自己的需求，选择合适的导出方式，并保存结果。

以上就是使用测绘软件进行地图投影和坐标转换的操作步骤。

通过这些步骤，我们可以方便地进行地图的制作和分析工作，并且能够解决在不同坐标系下进行数据转换的问题。

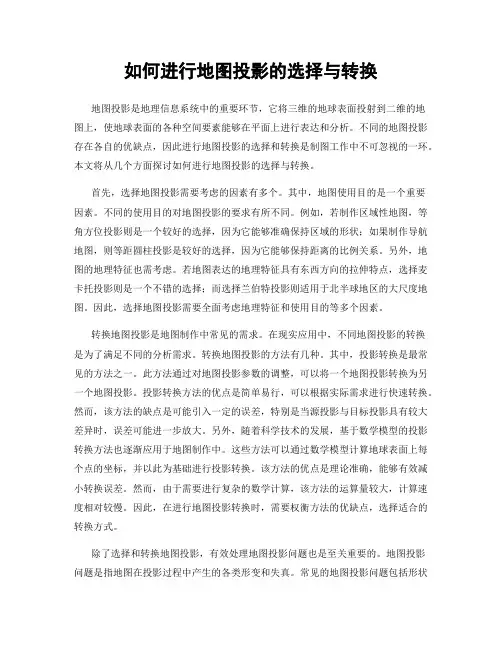

如何进行地图投影的选择与转换地图投影是地理信息系统中的重要环节，它将三维的地球表面投射到二维的地图上，使地球表面的各种空间要素能够在平面上进行表达和分析。

不同的地图投影存在各自的优缺点，因此进行地图投影的选择和转换是制图工作中不可忽视的一环。

本文将从几个方面探讨如何进行地图投影的选择与转换。

首先，选择地图投影需要考虑的因素有多个。

其中，地图使用目的是一个重要因素。

不同的使用目的对地图投影的要求有所不同。

例如，若制作区域性地图，等角方位投影则是一个较好的选择，因为它能够准确保持区域的形状；如果制作导航地图，则等距圆柱投影是较好的选择，因为它能够保持距离的比例关系。

另外，地图的地理特征也需考虑。

若地图表达的地理特征具有东西方向的拉伸特点，选择麦卡托投影则是一个不错的选择；而选择兰伯特投影则适用于北半球地区的大尺度地图。

因此，选择地图投影需要全面考虑地理特征和使用目的等多个因素。

转换地图投影是地图制作中常见的需求。

在现实应用中，不同地图投影的转换是为了满足不同的分析需求。

转换地图投影的方法有几种。

其中，投影转换是最常见的方法之一。

此方法通过对地图投影参数的调整，可以将一个地图投影转换为另一个地图投影。

投影转换方法的优点是简单易行，可以根据实际需求进行快速转换。

然而，该方法的缺点是可能引入一定的误差，特别是当源投影与目标投影具有较大差异时，误差可能进一步放大。

另外，随着科学技术的发展，基于数学模型的投影转换方法也逐渐应用于地图制作中。

这些方法可以通过数学模型计算地球表面上每个点的坐标，并以此为基础进行投影转换。

该方法的优点是理论准确，能够有效减小转换误差。

然而，由于需要进行复杂的数学计算，该方法的运算量较大，计算速度相对较慢。

因此，在进行地图投影转换时，需要权衡方法的优缺点，选择适合的转换方式。

除了选择和转换地图投影，有效处理地图投影问题也是至关重要的。

地图投影问题是指地图在投影过程中产生的各类形变和失真。
