实验1地图投影及其变换

  • 格式：doc
  • 大小：157.00 KB
  • 文档页数：5

下载文档原格式

  / 5

合集下载

GIS实验报告总结

GIS实验报告总结

gis导论实验报告（实验总结）年级：2013级实验一实验一，我感觉还不能很熟练的应用mapinfo的功能以及菜单栏、工具栏中各个图标的功能,所以当我开始做实验一时碰到的问题还是不少的，首先是对mapinfo软件的相关操作功能不太了解，比如加载数据的图标，如何使打开的图变大缩小，如何浏览做完后的实验成果图，以及在实验过程中，哪些步骤是不能省略掉的，比如使用控制图层在缩放范围内显示的这个小实验，就要注意打开几个图层的界面看起来非常复杂，通过图层控制来操作，可以使图层在缩放范围内显示，这就需要在图层控制的对话框中哪些框框该打钩，哪些不该打钩，这样所显示的效果就会不一样。

只有熟练掌握了mapinfo的基本操作，以及步骤间的衔接才能完成实验。

最后还是自己耐心的看书和实践中去找答案和解决问题。

在这个实验中我学会了如何mapinfo软件的基本操作和怎么样制作地图图层以及如何使用模板创建专题地图。

在制作这个实验的过程中体会了很多，也感觉在做专题地图和地图制作时的整个过程充满着趣味性，使我对地图的相关制作有了一定的了解。

实验二实验二，因为已经对mapinfo软件操作功能有了一个初步的了解了，所以当在开始着手制作实验二是实验相关操作步骤时，在对fuzhou.jpg图像进行屏幕跟踪化过程时和后面进行的图像加载和配准时碰到的问题也相对较少也比较熟练。

从实验二开始要用arcview 软件时由于刚接触这个软件所以在做这部分的实验时制作速度显然比较慢碰到的问题也还有的，面对许多功能按钮不熟悉时只能查找资料和问同学，但最终还是把实验二给做了，以下是我总结的注意点。

1. 做屏幕跟踪这个实验时，在mapinfo中打开图像文件时，注意选择文件类型是栅格图像，然后点击一下所要打开的福州市行政图，这样呈现出所要的画面。

2. 编辑控制点的时候，至少选择三个点且三个点不要都在一条直线上，那样配准不成功。

3. 选择合适的绘图工具，注意选中的是面状的绘图工具，选择线状的话跟踪完后不会出现实验所需的效果。

地图投影

地图投影
经纬网的形状
变形规律
常见投影及其用途
经纬网的形状
正轴方位投影
纬线为同心圆 经线为放射直线
横轴方位投影
中央经线与赤道为互相垂直的直 线，其余经线为对称中经的曲线， 其余纬线为对称赤道的曲线
斜轴方位投影
变形规律
切点或割线无变形 等变形线以投影中心为圆心呈同心圆分布。
常见投影及其用途
正轴等积方位投影－－南北两极图
§3 地 图 投 影
地图投影简介
地图投影是地图学重要组成部分之一，是构成地图的数 学基础，在地图学中的地位是相当重要的。地图投影研 究的对象就是如何将地球体表面描写到平面上，也就是 研究建立地图投影的理论和方法，地图投影的产生、发 展、直到现在，已有一千多年的历史，研究的领域也相 当广泛，实际上它已经形成了一门独立的学科。 我们学习投影的目的主要是了解和掌握最常用、最基本 的投影性质和特点以及他们的变形分布规律，从而能够 正确的辨认使用各种常用的投影。
（1)方位投影：即平面投影。以平面作为辅助投 影面，使球体与平面相切或相割，将球体表面上 的经纬网投影到平面上构成的一种投影。
根据球面与投影面之间的相对部位不同，分为正 轴方位投影、横轴方位投影、斜轴方位投影。
方位投影的特性：从投影中心向各个方向引出 的方向线投影后方位不变。
平面与球面相切或相割处无变形，故称 标准点或标准线。 等变形线是以投影中心为圆心的同心圆。
圆柱投影经纬网特征
（3)圆锥投影：以圆锥表面作为辅助投影面，使球 体与圆锥表面相切或相割，将球体表面上的经纬网 投影到圆锥表面上，然后再将圆锥表面展成平面而 构成的一种投影。 根据球面与投影面之间的相对部位不同，分为正轴圆柱 投影、横轴圆柱投影、斜轴圆柱投影。
圆锥投影经纬网的特征

地图投影的基本原理(1)

地图投影的基本原理(1)
的方法称为地图投影。
地图投影的实质： 建立地球面上点的坐标与地图平面上点的坐标之
间一一对应的函数关系。
地图投影基本概念
2、地图投影基本方法
1）几何透视法 将测图地区按一定比例缩小成一个地形模型，然后将其上的一些特
征点用垂直投影的方法投影到图纸上。 小区域范围可视地表为平面，采用垂直投影方式，可认为投影没有
sin( ') a b sin( ')
ab
显然当（a +a ′）= 90°时，右端取最大值，则最大方向变形：
sin( ') a b
ab
以ω表示角度最大变形： 令
2( ')
sin a b
2 ab
地图投影基本理论
五、地图投影条件
地图投影一般存在长度变形、面积变形和角度变形，一种投影可以同时 存在以上三种变形，但在某种条件下，可以使某一种变形不发生，如投影后 角度不变形，或投影后面积不变形，或使某一特定方向投影后不产生长度变 形。
E、F、G、H称为一阶基本量， 或称高斯系数。
地图投影基本理论
对角线A′C′与x轴之夹角Ψ的 表达式：
sin dy ds
cos dx
tg
dsddmαyxds dsdxysndd
y x
d dLeabharlann x D'x'
dy
C'
（x+dx,y+dy）
dx
ds'
dsm'
Ψ
B'
dsn'
A' （x,y）
O
y
地图投影基本理论
tan tan ' tan b tan (1 b) tan

地图投影复习资料

地图投影复习资料

地图投影复习资料地图投影：是利用一定数学方法则把地球表面的经、纬线转换到平面上的理论和方法。

投影变换：是将一种地图投影点的坐标变换为另一种地图投影点的坐标的过程。

极值长度比：通常指沿变形椭圆的长半径a与短半径b的长度比之总称。

曲率半径：曲率的倒数，即某点的弯曲程度。

垂直圈：垂直圈又称地平经圈，指天球上经过天顶的任何大圆。

主法截面：通过A点的法线AL可作出无穷多个法截面,为说明椭球体在某点上的曲率起见,通常研究两个相互垂直的法截面的曲率,这种相互垂直的法截面为主法截面。

长度变形：长度变形又称“长度误差”、“长度变异”、“长度相对变形”，是衡量地图投影变形大小的一种数量指标。

等角航线：是地球表面上与经线相交成相同角度的曲线。

变形椭圆：地球面上一微分圆投影到平面上一般成为微分椭圆，微分椭圆的任意两相互垂直的直径，投影后为微分椭圆的两共轭直径，且该微分椭圆可以表现投影变形的性质和大小。

面积变形：地球面上无限小面积投影到平面上的大小与它原有面积大小的相对变形。

1、地图投影的目的与意义地图投影是将立体地球上的种种标线及位置，转换到平面方格坐标的一种方式，在投影出来的地图上，无论是长度和面机，都必须与实际长度面积等比例，位子也必须正确，这是地图投影最基本的原则。

2、地图投影与其他学科的关系地图投影同许多学科和应用技术有着密切的联系1. 与数学：从地图投影的发展来看，它是伴随着数学的发展而前进的；2. 与测量学：天文-大地测量为测制地图提供地球参考椭球体的大小形状及有关参数，并建立大地原点；大地测量学在大地原点的基础上所建立的各级三角点，则需要应用地图投影计算出它们的平面直角坐标；3. 与地图编制：地图编制与地图投影同属于地图学的重要组成部分；4. 与航海、航天、宇宙飞行：等角投影无角度变形适用于航海和航天图；宇宙飞行可以服务于地图投影，并可促使地图投影向新的方向发展。

3、每种投影的性质，要满足的条件及原因1. 等角投影：要满足的条件是ω=0,m=n,a=b和β=β’；在投影上任意两方向线的夹角与地球面相应的家教相同；2. 等面积投影：要满足的条件是vp=P-1=0或P=1；投影面上的有限面积与地球上相应的面积相等；3. 等距离投影：要满足的条件是正轴经线长度比m=1,斜轴或横轴垂直圈长度比μ1=1。

地理信息系统实习教程

地理信息系统实习教程

《地理信息系统实习教程》实习一：空间信息的数字化采集与处理一、 目的1． 掌握地图扫描矢量化的基本原理与方法2． 熟悉ARCVIEW 软件的主要绘图和编辑工具 3． 了解MAPINFO 软件的数据处理方法二、 实验准备在数字化之前必须设计好数字化所采用的技术路线，它不仅直接关系到地图数字化的效率，而且也关系到数字化成果的质量。

确定数字化的技术路线包括采取何种方式进行数字化，数字化精度要求如何，选取什么样的地图作为数字化底图，对那些要素进行数字化，如何对数字化要素进行分层和分幅，以及代码的设计等等。

1． 软件准备： MAPINFO, ARCVIEW 2． 资料准备：（1） 数字化底图：1：1万地形图的一部分。

地图等高距为10米。

（2） 图幅控制点坐标：图幅控制点坐标是用来进行图幅定向的，它能够确定地图的地理位置和比例大小。

本试验的控制点坐标如下：表1 图幅控制点坐标表项目 北坐标 东坐标 左上 3857154 544744 右上3857154545108图1 数字化底图右下 3856916 545108 左下3856916544744（3） 确定地图的分层与分幅：GIS 是以图层的方式管理地图的，将点、线、面等地力实体按其性质的不同分别归入不同的图层进行分层管理是GIS 管理空间数据的基本方式。

本实习的分层及代码见下表：表2 地理要素分层及代码表 项目 层名包括的要素 代码 等高线层terlk计曲线 首曲线 高程点201 202 103 线状水系层 wtlpt 现状表示的河流 301 面状水系层wtlnt面状表示的河流（封闭） 湖泊（封闭）302 303（4） 设计代码：代码的设计非常重要，它是计算机存贮、检索、识别的基础，使之能够满足各种应用分析需求。

（5） 在计算机上建立自己的实习目录，例如：E:\GIS\zhxm ，将地图影像放入，文件格式为TIF 。

三、 实验内容及步骤、方法1． 数字化采集（1） 打开MAPINFO ，【打开文件】对话框中，【文件类型】选择【栅格文件】，找到存放地图的位置，在出现的对话框中选择【显示】或【配准】，选择【显示】，直接将图打开。

地图投影分类与变换.

地图投影分类与变换.

地图投影分类与变换1.地图投影的分类投影的种类很多，分类方法不尽相同，通常采用的分类方法有两种：一是按变形的性质进行分类：二是按承影面不同（或正轴投影的经纬网形状）进行分类。

（1）按变形性质分类按地图投影的变形性质地图投影一般分为：等角投影、等（面）积投影和任意投影三种。

等角投影：没有角度变形的投影叫等角投影。

等角投影地图上两微分线段的夹角与地面上的相应两线段的夹角相等，能保持无限小图形的相似，但面积变化很大。

要求角度正确的投影常采用此类投影。

这类投影又叫正形投影。

等积投影：是一种保持面积大小不变的投影，这种投影使梯形的经纬线网变成正方形、矩形、四边形等形状，虽然角度和形状变形较大，但都保持投影面积与实地相等，在该类型投影上便于进行面积的比较和量算。

因此自然地图和经济地图常用此类投影。

任意投影：是指长度、面积和角度都存在变形的投影，但角度变形小于等积投影，面积变形小于等角投影。

要求面积、角度变形都较小的地图，常采用任意投影。

（2）按承影面不同分类按承影面不同，地图投影分为圆柱投影、圆锥投影和方位投影等（图1）。

图1 方位投影、圆锥投影和圆柱投影示意图①圆柱投影它是以圆柱作为投影面，将经纬线投影到圆柱面上，然后将圆柱面切开展成平面。

根据圆柱轴与地轴的位置关系，可分为正轴、横轴和斜轴三种不同的圆柱投影，圆柱面与地球椭球体面可以相切，也可以相割（图2a）。

其中，广泛使用的是正轴、横轴切或割圆柱投影。

正轴圆柱投影中，经线表现为等间隔的平行直线（与经差相应），纬线为垂直于经线的另一组平行直线（图2b）。

图2 圆柱投影的类型及其投影图形②圆锥投影它以圆锥面作为投影面，将圆锥面与地球相切或相割，将其经纬线投影到圆锥面上，然后把圆锥面展开成平面而成。

这时圆锥面又有正位、横位及斜位几种不同位置的区别，制图中广泛采用正轴圆锥投影（图3）。

在正轴圆锥投影中，纬线为同心圆圆弧，经线为相交于一点的直线束，经线间的夹角与经差成正比。

地图投影的基本原理(1)

地图投影的基本原理(1)
2〕一组变形椭圆能揭示全制图区域变形规律
地图投影基本理论
地图投影基本理论
地图投影基本理论
四、地图投影变形计算
法截面：通过法线的平面所截成的截面. 主法截面：相互垂直的法截面.
地图投影基本理论
对椭球来说,要研究以下的两个主法截面,一个曲率半径 具有最大值,而另一个曲率半径具有最小值
M
a(1 e2)
以字母N表示：
地图投影基本理论
r
纬圈的半径,一般用r表示,即
rNcosB
acosB
1
(1e2sin2B)2
地图投影基本理论
d
s
α
m
ds
d sn
x
x' dy C'
D'
dx
ds'
dsm' Ψ
B'
dsn'
A'
O
y
为建立由曲面到平面的表象,先要建立地球表面上的各元 素,如线段、面积、角度与它们在平面上的对应关系式,以便 于利用这些关系式导出地图投影的基本公式.
第3章 地图投影的基本原理
内容提要
地图投影基本概念 地图投影基本理论
地图投影基本概念
地球：人类生活的环境,科学研究的基础
地图投影基本概念
地球仪 近似以椭圆短轴为旋转轴旋转而成的模拟地球的椭
球体 各点的几何关系的保持-距离、方位、各种特性曲
线及面积保持不变 难于制作,成本高,不便于量测及携带保管.
局部比例尺：除地图上保持主比例尺的点或线以外, 其他部分的比例尺称为局部比例尺.
地图投影基本理论
三、主方向和变形椭圆
1.变形椭圆 取地面上一个微分圆〔小到可忽略地球曲面的影响,把

《地图学》实验报告

《地图学》实验报告

地图学实验报告书
专业：
姓名：
学号：
组次：
华北水利水电学院地理信息系统实验室
2004年12月
实验一地图投影及其变换
实验名称：专业：
班级：姓名：
学号：实验组号：
实验日期：
1、实验目的
2、实验使用的基础资料和仪器
3、操作步骤
4、实验结果
5、成绩评定
实验二地图数字化实验名称：专业：
班级：姓名：
学号：实验组号：
实验日期：
1、实验目的
2、实验使用的基础资料和仪器
3、操作步骤
4、实验结果
5、成绩评定
实验三属性数据的输入与连接实验名称：专业：
班级：姓名：
学号：实验组号：
实验日期：
1、实验目的
2、实验使用的基础资料和仪器
3、操作步骤
4、实验结果
5、成绩评定
实验四分级和分区统计图法制图
实验名称：专业：
班级：姓名：
学号：实验组号：
实验日期：
1、实验目的
2、实验使用的基础资料和仪器
3、操作步骤
4、实验结果
5、成绩评定
实验五专题地图设计与编绘
实验名称：专业：
班级：姓名：
学号：实验组号：
实验日期：
1、实验目的
2、实验使用的基础资料和仪器
3、操作步骤
4、实验结果
5、成绩评定。

mapgis教程-投影变换

mapgis教程-投影变换

• 这里默认投影参数设置；
用户文件投影转换
• 其它参数默认设置“按行读
取数据”、“X－>Y顺序”、 “生成点”，“维数为2（即 二维X、Y）”、“位移为0 （因为第一行就是X坐标， 没有序号等其他数据）”；
• 将“不需要投影”选项打√ ，
“投影变换”按钮变成“数 据生成”，单击“数据生成” 按钮，然后单击“确定”按 钮；
• 矩形分幅方法为： 任意矩形分幅； • 设置起始公里值、 结束公里值、公里值 间隔后，单击“确定” 按钮，即可生成1： 2000非标准；
单文件投影转换
• 以投影1：1万的标准框为例； • 参照小比例尺标准框的生成方法，默认设置，生成一个1：
1万的标准框，如左图； • 单击“显示”菜单下“设置状态栏坐标显示”命令，在弹 出的对话框中，单击“当前图幅参数”，可以看到当前文 件的投影参数，如右图；
单文件投影转换
• 第三步：单击“投影转换”菜单下“编辑当前投影参数”
命令，如左图；
• 在如右图所示的对话框中，根据实际情况设置文件的当前
投影参数，其中“投影中心点经度的”设置方法已讲；
单文件投影转换
• 第四步：单击“投影转换”菜单下“设置转换后参数”命
令，如左图，在如右图所示的对话框中设置目的投影参数； • 其中椭球参数、投影中心点经度必须和源参数保持一致；
• 设置好“角度单位”、“投影参数”、起始经纬度、经纬线间隔、 • 系统弹出如右图所示对话框，默认设置，单击“确定”按钮；
小比例尺非标准框
• 系统自动投影生成“1：10万”非标准图框，单击右键选择“复
位”命令，选择显示点、线文件，“确定”即可，如图；
大比例尺标准框
• 以1：2000为例，其他大比例尺的标准框生成方法类似； • 单击“系列标准图框”菜单下“生成1：2000图框”命令，

地图投影变换中的几种方法

地图投影变换中的几种方法

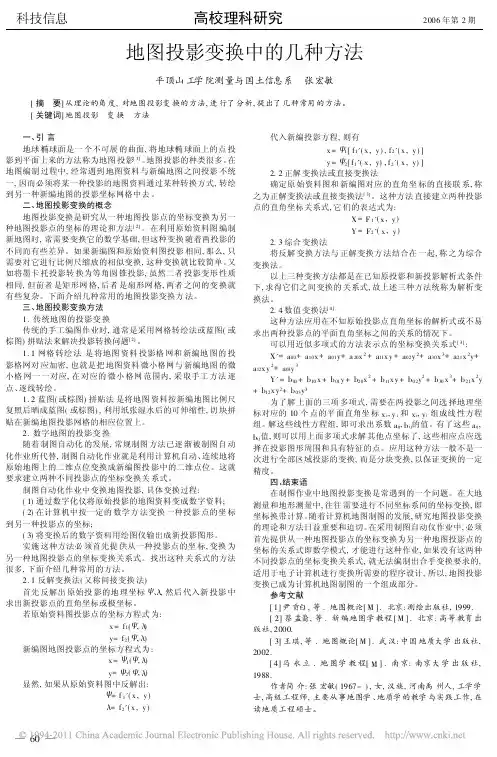

x= f1( , )
y= f2( , ) 新编图地图投影点的坐标方程式为 :
x= 1( , ) y= 2( , ) 显然, 如果从原始资料图中反解出:
= f 1'( x, y) = f2'( x, y)
代入新编投影方程, 则有
x= 1[ f1'( x, y) , f2'( x, y) ]
y = 2[ f1'( x , y) , f2'( x , y) ] 2. 2 正解 变换法或直接变换法 确定原 始资料图和 新编图对应 的直角坐 标的直接联 系, 称 之为正解变换法或直接变换法[ 3] 。这种方法 直接建立两种投影 点的直角坐标关系式, 它 们的表达式为:
二、地图投影变换的概念 地图投影变换是研究从一种地图投 影点的坐标变换为另一 种地图投影点的坐标的理论和方法[ 2] 。在利用原始资料图 编制 新地图时, 常需要变换它的数学基础, 但这种变换 随着两投影的 不同而有些差异。如果新编图和原始资料图投影 相同, 那么, 只 需要对它进行比例尺缩放的相似变换, 这种变换就比较简单。又 如将墨卡 托投影转 换为等角圆 锥投影, 虽然二者 投影变形 性质 相同, 但前者 是矩形网 格, 后者 是扇形网 格, 两者 之间的变 换就 有些复杂。下面介绍几种常用的地图投影变换方 法。 三、地图投影变换方法 1. 传统地图的投影变 换 传统的手工编图作业时, 通常是采用网格转绘法或蓝图( 或 棕图) 拼贴法来解决投影转换问题[2] 。 1. 1 网格 转绘 法 是 将地图 资料 投影格 网和 新编地 图的 投 影格网对 应加密, 也就是把 地图资料 微小格网与 新编地图 的微 小格 网一 一对应, 在 对应的 微小 格网 范围内, 采 取手工 方法 逐 点、逐线转绘。 1. 2 蓝图( 或棕图) 拼贴法 是将地图 资料按新编地图比例尺 复照后晒成蓝图( 或棕图) , 利用纸张湿水后的可伸缩性, 切 块拼 贴在新编地图投影网格的相应位置上。 2. 数字地图的投影变 换 随着 制图自动化 的发展, 常规制图 方法已逐 渐被制图自 动 化作业所代替, 制图自动化作业就是利用计算机自动、连续地将 原始地图上的二维点位变换成新编图投 影中的二维点位。这就 要求建立两种不同投影点的坐标变换关 系式。 制图自动化作业中变换地图投影, 具体变换过程: ( 1) 通过数字化仪将原始投影的地图资料变成数字资料; ( 2) 在计算机中按一定的 数学方 法变换 一种投影 点的坐 标 到另一种投影点的坐标; ( 3) 将变换后的数字资料用绘图仪输出成新投影图形。 实施 这种方法必 须首先提 供从一种投 影点的坐 标, 变换 为 另一种地图投影点的坐标变换关系式。找出这种 关系式的方法 很多, 下面介绍几种常用的方法。 2. 1 反解变换法( 又称间接变换 法) 首先 反解出 原始投 影的地 理坐标 、, 然后 代入新 投影 中 求出新投影点的直角坐标或极坐标。 若原始资料图投影点的坐标方程式 为:

3地图投影及其判别与变换

3地图投影及其判别与变换
– 椭圆与圆的半径不等，且在 某一点附近随方向的改变而 变化，长度变形； – 椭圆面积与圆面积为不等面 积的变形； – A′与A位置不同，角度产生 了变形；由圆变为椭圆，形 状发生改变.
24
• （2）等变形线
• 等变形线 投影面上变形值相等的点的连线。用来 显示地图投影变形的大小和分布状况。不同投影 有不同形状的等变形线
s i n ( ' ) a b t a n 将两式相除，得： c o s c o s ' a
sin( ') ab sin( ') ab
显然当（ + ′ ）= 90°时，右 a b s i n ( ' ) s i n ( ' )端取最大值，则最大方向变形： a b
11
极值长度比和主方向
– 极值长度比 投影后,保持正 交的一对直径即构成变形椭 圆的长短轴。称为极大和极 小长度比。 – 通常用ａ和ｂ表示，是个变 量，在不同点上其值不等； 在同一点上也随方向不同而 变化。
12
– 经纬线为正交，经线长度比（ｍ）和纬 线长度比（ｎ）即为极大和极小长度比。 – 经纬线投影后不正交，其交角为θ，则 ｍ、ｎ和ａ、ｂ之间具有下列关系： m2＋n2＝ａ2＋ｂ2 mnsinθ＝ａｂ （ａ＋ｂ）2＝m2＋n2＋2mnsinθ （ａ－ｂ）2＝m2＋n2－2 mnsinθ
• P102 常用投影的等变形线分布
d F' π a b P 2 ab d F π l
Vp p 1
= 0 不变 > 0 变大 < 0 变小
P = a· b = m ·n P = m ·n ·sinq
(q = 90) (q ≠ 90)
面积比是变量，随位置的不同而变化。

不同地图投影之间的转换方法研究

不同地图投影之间的转换方法研究

不同地图投影之间的转换方法研究地图投影变换（map projection transformation）是地图投影和地图编制的一个重要组成部分，它主要研究从一种地图变换为另一种地图投影的理论和方法。

其实质是建立两平面场之间啊点的一一对应关系。

在编制地图时，原始资料地图与新编地图之间在数学上存在着投影变换问题。

这种变换随着两种投影之间是否相同，接近或者差异甚大而有难易之分如，在地形图之间，从一种比例尺地图编制成另一种比例尺地图，他们的投影是相同的，只存在比例尺的缩放，是容易处理的，这种变换可称为相似变换再如，利用1:25万或者1:50万地形图（高斯投影）来编制1:100万地形图（等角割圆锥投影），由于这两种投影本身的变形很小，也就是他们之间的变形差别甚小，尽管理论上两者之间的变换可能是复杂的，但在编图的实际操作上容易实现他们之间的变换。

再如利用墨卡托投影的海图资料补充到等角圆锥投影的新编图上，虽然两者投影变形性质相同，但网格形状有着很大的不同，前者是矩形网格，后者则是扇形网格。

这两者之间的变换就是较为复杂的变换。

人类一切经济活动都离不开地理空间，各类专业信息都必须以地形基础信息为空间载体，所以必须研究地图数据库中数字化地图数据处理，空间信息定位和变换，以满足各类专业信息系统建设需要。

为了适应RS技术发展的需要，必须研究在投影面上解算位置线和目标点的坐标变换方法，研究空间动态投影坐标的理论和方法拓扑地图是现在地图和地图集中经常出现的一种引人注目的表示方法，研究保持拓扑性质的平面图形变换方法也成为地图投影变换的研究内容。

综上所述，为了适应计算机地图制图，各类地理信息系统建设，满足空间遥感技术坐标变换的需求，地图投影变换已逐步发展成为研究空间数据处理，以及空间点位和平面点位间变换的理论，方法以及应用的地图投影学的一个分支学科。

1.多种投影间地图投影变换的主要方法地图投影变换可以理解为建立两个平面场之间点的一一对应关系，设一平面场点位坐标为（x。

MapInfo实验报告

MapInfo实验报告

旅游规划制图系统基于MapInfo实验在桌面上建一个专门放置该实验图表等的文件夹，命名为长江流域图。

步骤一：空间信息的数字化采集与处理启动mapinfo软件，在文件菜单选择打开，文件类型选择删格图像，选择打开的地图。

步骤二：地图投影及其变换步骤三: 图形构建及多层面叠合分析1、在主工具栏里选择图层控制，在装饰图层可编辑栏里打对勾后确定，在绘图工具里选择折线，描绘地图轮廓，画好后在菜单对象里转换为区域，在地图菜单里选保存装饰对象，新建保存名称为轮廓。

2、打开图层控制，把轮廓图层放到地图图层下面，在轮廓图层的可编辑里打对勾后确定，在绘图工具里选择多边形，把想要分割出来的区域描绘出来，选择被分割对象，在对象菜单里选择设置目标，然后再选择描绘出来的区域，在对象菜单里选择分割，接着把不需要的区域删除掉，最后在菜单里选择保存表保存轮廓。

在文件菜单里选择保存工作空间。

3、打开图层控制，在装饰图层的可编辑里打对勾后确定，在绘图工具里选择折线，描绘地图上的长江，画好后在地图菜单里选保存装饰对象，新建保存名称为长江。

4、打开图层控制，在装饰图层的可编辑里打对勾后确定，在绘图工具里选择符号，把地图上的省会标出来，做完标记后在地图菜单里选保存装饰对象；打开图层控制，在装饰图层的可编辑里打对勾后确定，在绘图工具里选择文本，把省会的名称写在省会旁边，写完后在地图菜单里选保存装饰对象，新建保存名称为地名。

5、打开图层控制，在轮廓、长江、地名这三个图层的可见、可选择里打对勾后确定，在绘图工具里选择区域样式，根据个人喜好选择填充的图案、前景以及边线的样式、颜色等，为各个区域上色。

在文件菜单里选择保存工作空间，保存名为长江流域图。

（效果如图1）步骤四: 属性表操作在表菜单里选择维护的表结构，选轮廓确定，增加字段信息后确定，如，字段为地名，类型为字符型，宽度为4；字段为面积，类型为浮点型；字段为人口，类型为整型；字段为GDP，类型为整型。

第八章 地图投影的变换

第八章 地图投影的变换

式中rk圆柱投影中标准纬线φk的半径。
以(16-6)代入下列等角圆锥投影公式
K ρ = α , δ = αλ U X = ρ s − ρ cos δ Y = ρ sin δ
K y cos(α ) Uα rk K y ρ s − α x cos(α ) = rk e rk K (16-7) Y = ρ sin δ = α sin(αλ ) U K y α x sin(α ) = rk rk e X = ρ s − ρ cos δ = ρ 0
由若干已知点求出系数aij、bij，再用(16－5)式由平面直角坐标求出新编图的 直角坐标X、Y，均会含有误差而无从检定，因此要从计算方法上作改进。
以下我们介绍两种变换方法，一是由原投 影求反解，即由x、y反求φ、λ代入新投影 公式求X、Y的几个例子，其次是应用电子 计算机进行解析变换的迭代法。
第三节
• 编制地图作业中，原始资料地图与新编地图之间在数学上 有着投影的变换问题。这种变换随着两种投影之是否相同、 接近或差异甚大而有易、难之别。 • 例如，在地形图系列之间，从一种比例尺地图编制成另一 种比例尺地图，它们的投影是相同的，这种变换是相似变 换，只存在比例尺的缩放，是容易处理的。 • 又如，利用1：20万或1：50万地形图(系高斯-克吕格投影) 来编制1：100万地形(过去用改良多圆锥投影，现用等角 圆锥投影)，由于这两种投影本身的变形甚微小，也就是 它们之间变形的差别甚小，所以尽管理论上两者之间的变 换可能是复杂的，但在常规的变换就是很复杂的变换，但 在常规的编图实际作业上也没有什么困难。
X = a00 + a10 x + a01 y + a20 x 2 + a11 xy + a02 y 2 + a30 x 3 2 2 3 a21 x y + a12 xy + a03 y + (16-5) 2 2 3 Y = b00 + b10 x + b01 y + b20 x + b11 xy + b02 y + b30 x b21 x 2 y + b12 xy 2 + b03 y 3 +

投影变换系统

投影变换系统
有的参数多于四项时，需滑动滚动条，滚动出相应项，进行设置。投影参数输入完毕后，选择ＯＫ确 认。对于坐标偏移值，若不知道其具体值，可选择“设置坐标平移值”功能进行计算。 设置椭球参数：选中投影参数设置窗口下的“椭球参数”设置按钮，即可弹出椭球参数设置窗口，选择相应 的椭球参数。
则纬线参数方程式为： x=f1(φi，λ) y=f2(φi，λ)
式中 φi 代表不同纬度，i=1，2……n。 而经线参数方程式为 x=f1(φ，λj)，y=f2(φ，λj） 式中 λj 代表不同经线的经度，j=1、2……m。 对于纬线 φ，若经差为 λ，则由纬线参数方程可计算出(φ，λ1)，(φ，λ2)…等一系列点的(xi，yi)，然后 按两点连直线即可绘出纬线 φ1，依次可绘出纬线 φ2，φ3…φn。同理对于经线 λ1，若纬差为 dφ，则由经 线参数方法可计算出一系列(xj，yj)，则可绘出经纬 λ1，依次可绘出经线 λ2，λ3……λm。自动绘制经纬线 的方法是以直代曲，为了保证绘制的经纬线光滑和点位精度，应使弧弦间最大矢长值小于 0.1mm 图上长 。 关于经纬差间隔的确定，一般可利用现有的坐标表，按下式计算矢长值： 对于纬线 h=x1-x0 h<0.1mm 图上长 对于经线 h=y1-y0 h<0.1mm 图上长 经纬线间隔太大，取得点疏，绘出的经纬线会失真。一般地对于比例尺为 1:100 万的图锥投影，经差 １°间隔绘制纬线可保证矢长为０.１ｍｍ，设Ｍ为１：１００万比例尺分母的倍数，则对于任意比例尺图 ，保证纬线矢长为 0.1ｍｍ的经差近似值计算公式为： h=0.12×dλ2(mm)或 dλ＝M 平方根 如 1:400 万 M=4 dλ=2°
球参数下的数据。 ④浏览、查阅一下转换后的数据，若正确，则保存下来，即完成了两种不同椭球参数下的数据转换。

地图学实验报告

地图学实验报告

地图投影实习报告重庆交通大学土木工程系测绘二班张文渊10210213地图投影实验报告一、实验目的1、复习课堂有关地图投影的基础知识2、掌握各类投影坐标系的建立，经纬线形状，变形分部及应用3、针对不同用途的地图投影进行比较和分析二、实验要求通过观察总结各种投影的经纬线变形特征，熟悉ArcView、Mapinfo中地图投影的应用方法。

三、实验步骤（1）资料收集分析地图投影的基本理论知识回顾，包括地图投影基本概念和投影分类（2）GIS软件中地图投影的设置；Mapinfo中地图投影的操作。

（3）不同地图投影的经纬网变形特征观察与分析；总结出各种（至少三种）投影的经纬线变形特征。

（4）在MapInfo软件中打开一张以AutoCAD 2004 DXF (*.dxf)格式中国全图，在MapInfo中进行高斯—克吕格投影。

首先①在“Coordinate Units (坐标单位)，Distance Units (距离)，Area Units (平方公里)”中依次设置为“degrees (度),kilometers (公里)，square kilometers (平方公里)”②在“Distence/Area using(距离/面积使用)，Display in Status Bar(状态条中显示)，Aplay Clip Region Using(裁剪区域应用于)，When Resizing Window(当改变窗口大小),Display Coordinates(显示坐标)”中依次选取“Spherical(球面坐标)，Zoom（Window Width）(视野)，Windows Device Clipping(no points ,text) (窗口设备裁剪)，Fit Map to New window(使地图适配新窗口)，Degree Decimal (十进制度数)”③勾选“Autoscroll (自动滚屏)”④单击“Ptoject (投影)”，在弹出的对话框选中高斯—克吕格投影进行投影。
