地图投影分类与变换.

地图投影的应用和变换1. 引言地图投影是将地球的三维表面展示在平面上的一种转换方法。

由于地球是一个球体，而大部分的地图都是平面图，为了准确地表示地球表面上的地理信息，地图投影成为了不可或缺的工具。

本文将介绍地图投影的应用和变换。

2. 地图投影的意义和应用地图投影对于地理信息的准确传达非常重要，它可以帮助我们更好地理解和解读地球上的各种地理现象和空间关系。

以下是地图投影的主要应用领域：2.1 地理信息系统（GIS）地理信息系统（GIS）是一种用于收集、存储、分析、管理和展示地理信息的系统。

地图投影在GIS中广泛应用，用于将地球表面的地理信息转换为平面图，并进行空间分析和数据处理。

2.2 地图制作和导航地图投影在地图制作和导航中起着至关重要的作用。

通过地图投影，我们可以将地球上的各种地理特征准确地展示在地图上，使人们能够更好地理解和识别地理位置，并利用地图进行导航。

2.3 气象预报地图投影在气象预报中也扮演了重要角色。

通过将地球表面的气象数据投影到平面图上，气象学家们可以更好地分析和预测天气现象，为人们提供准确的天气预报。

2.4 城市规划和地理分析地图投影在城市规划和地理分析中也得到了广泛的应用。

通过将地球表面的地理数据转换为平面图，城市规划师和地理分析师可以更好地分析城市的发展趋势、交通规划等，并为城市规划和发展提供决策支持。

3. 常见的地图投影方法地图投影有多种方法，每种方法都有其特点和适用范围。

下面介绍几种常见的地图投影方法：3.1 圆柱投影圆柱投影是最常见的地图投影方法之一。

它将地球表面的经纬线投影到一个圆柱体上，然后再将圆柱体展开成平面图。

该投影方法在赤道周围的地区表现较好，但在离赤道较远的地区会出现形变。

3.2 锥形投影锥形投影是将地球表面的经纬线投影到一个圆锥体上，然后再将圆锥体展开成平面图。

该投影方法在中纬度地区表现较好，但在靠近两极地区会出现形变。

3.3 圆锥柱面投影圆锥柱面投影是将地球表面的经纬线投影到一个圆锥体和一个圆柱体上，然后将两个表面展开成平面图。

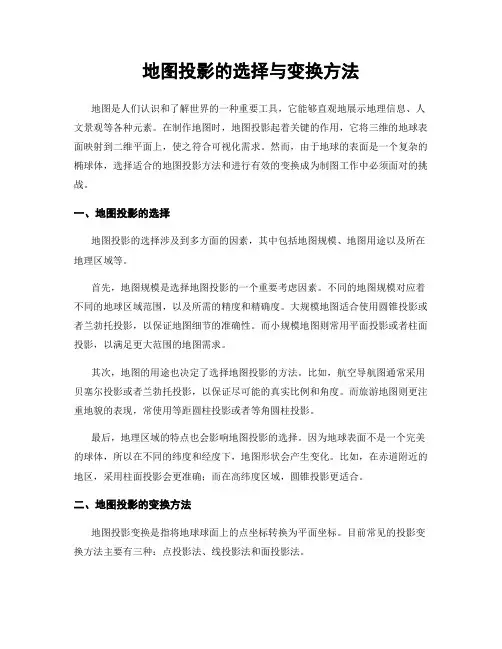

地图投影的选择与变换方法地图是人们认识和了解世界的一种重要工具，它能够直观地展示地理信息、人文景观等各种元素。

在制作地图时，地图投影起着关键的作用，它将三维的地球表面映射到二维平面上，使之符合可视化需求。

然而，由于地球的表面是一个复杂的椭球体，选择适合的地图投影方法和进行有效的变换成为制图工作中必须面对的挑战。

一、地图投影的选择地图投影的选择涉及到多方面的因素，其中包括地图规模、地图用途以及所在地理区域等。

首先，地图规模是选择地图投影的一个重要考虑因素。

不同的地图规模对应着不同的地球区域范围，以及所需的精度和精确度。

大规模地图适合使用圆锥投影或者兰勃托投影，以保证地图细节的准确性。

而小规模地图则常用平面投影或者柱面投影，以满足更大范围的地图需求。

其次，地图的用途也决定了选择地图投影的方法。

比如，航空导航图通常采用贝塞尔投影或者兰勃托投影，以保证尽可能的真实比例和角度。

而旅游地图则更注重地貌的表现，常使用等距圆柱投影或者等角圆柱投影。

最后，地理区域的特点也会影响地图投影的选择。

因为地球表面不是一个完美的球体，所以在不同的纬度和经度下，地图形状会产生变化。

比如，在赤道附近的地区，采用柱面投影会更准确；而在高纬度区域，圆锥投影更适合。

二、地图投影的变换方法地图投影变换是指将地球球面上的点坐标转换为平面坐标。

目前常见的投影变换方法主要有三种：点投影法、线投影法和面投影法。

首先，点投影法是最基本的一种方法。

它是将球面上的点与平面上的点一一对应，通过球心和点的连线来确定对应关系。

这种方法适用于简单的地图投射变换，但在复杂地形和大尺度地图上，点投影法很难满足精度要求。

其次，线投影法是通过将球面上的弧线或者曲线用直线来逼近。

具体实现时，可以通过定义一系列切线，然后将切点绘制到可视化平面上。

这种方法在实际应用中较为常见，能够较好地解决复杂地形下的投影变换问题。

最后，面投影法是通过将地球表面分割成小区域，再进行投影变换。

如何进行地图投影的变换与配准地图投影的变换与配准是地理信息系统（GIS）中一个重要的环节。

地球是一个三维的球体，而我们的地图是平面的二维表示，因此需要将地球的曲面投影到平面上，以便于我们更好地理解和分析地理信息。

本文将探讨如何进行地图投影的变换与配准，以及其在GIS中的应用。

一、地图投影的基本原理地理表面的投影是将地球上的点和区域映射到平面上去，以便于呈现和分析。

在投影的过程中，我们需要选择合适的投影方法和参数，以保证地图的准确性和可视性。

1. 大地测量学与投影大地测量学是测量地球形状、尺寸和重力场的学科，它提供了地图投影的基础。

投影的目标是将地球表面的点映射到平面上，这需要选择适当的地理坐标系统和投影方法。

2. 坐标系统地理坐标系统是用于确定位置的标准，它由水平和垂直坐标组成。

水平坐标通常使用经度和纬度来表示，而垂直坐标则表示高程。

3. 投影方法地图投影的方法有很多种，常用的有等角、等积和等距投影等。

每种方法都有其适用的情况和缺点，选择合适的投影方法是确保地图准确性的关键。

二、地图投影的变换与配准地图投影的变换与配准是将不同投影坐标系统的地图进行转换和对齐的过程。

在GIS中，常常需要将不同尺度、不同投影和不同时间的地图配准在一起，以获得一致性的地理信息。

1. 变换地图投影的变换是将一个投影坐标系统转换为另一个投影坐标系统的过程。

变换通常涉及到坐标的缩放、旋转和平移等操作，以保证地图的几何特征一致。

2. 配准地图配准是将不同地图的空间参考对齐的过程。

在配准过程中，需要确定共同的地物特征或控制点，并通过地物匹配或空间变换的方式来实现对其的调整和对齐。

三、地图投影的应用地图投影在GIS中有着广泛的应用，它不仅仅是为了美化地图，更是提供准确地理信息的基础。

1. 地图显示与可视化地图投影可以改变地图的外观和形状，使得地理信息更加直观和可视化。

选择合适的投影方法和参数对于地图的可读性和信息表达至关重要。

2. 空间分析与决策支持地图投影的变换与配准为GIS的空间分析和决策支持提供了基础。

地图投影分类与变换1.地图投影的分类投影的种类很多，分类方法不尽相同，通常采用的分类方法有两种：一是按变形的性质进行分类：二是按承影面不同（或正轴投影的经纬网形状）进行分类。

（1）按变形性质分类按地图投影的变形性质地图投影一般分为：等角投影、等（面）积投影和任意投影三种。

等角投影：没有角度变形的投影叫等角投影。

等角投影地图上两微分线段的夹角与地面上的相应两线段的夹角相等，能保持无限小图形的相似，但面积变化很大。

要求角度正确的投影常采用此类投影。

这类投影又叫正形投影。

等积投影：是一种保持面积大小不变的投影，这种投影使梯形的经纬线网变成正方形、矩形、四边形等形状，虽然角度和形状变形较大，但都保持投影面积与实地相等，在该类型投影上便于进行面积的比较和量算。

因此自然地图和经济地图常用此类投影。

任意投影：是指长度、面积和角度都存在变形的投影，但角度变形小于等积投影，面积变形小于等角投影。

要求面积、角度变形都较小的地图，常采用任意投影。

（2）按承影面不同分类按承影面不同，地图投影分为圆柱投影、圆锥投影和方位投影等（图1）。

图1 方位投影、圆锥投影和圆柱投影示意图①圆柱投影它是以圆柱作为投影面，将经纬线投影到圆柱面上，然后将圆柱面切开展成平面。

根据圆柱轴与地轴的位置关系，可分为正轴、横轴和斜轴三种不同的圆柱投影，圆柱面与地球椭球体面可以相切，也可以相割（图2a）。

其中，广泛使用的是正轴、横轴切或割圆柱投影。

正轴圆柱投影中，经线表现为等间隔的平行直线（与经差相应），纬线为垂直于经线的另一组平行直线（图2b）。

图2 圆柱投影的类型及其投影图形②圆锥投影它以圆锥面作为投影面，将圆锥面与地球相切或相割，将其经纬线投影到圆锥面上，然后把圆锥面展开成平面而成。

这时圆锥面又有正位、横位及斜位几种不同位置的区别，制图中广泛采用正轴圆锥投影（图3）。

在正轴圆锥投影中，纬线为同心圆圆弧，经线为相交于一点的直线束，经线间的夹角与经差成正比。

测绘技术中如何进行地图投影的选择与变换地图投影是测绘技术中的一个重要环节，它将地球上的三维地理信息转换为二维地图，方便人们阅读和使用。

然而，由于地球是一个椭球体而非一个平面，所以对地球表面进行投影变换是不可避免的。

在实际应用中，选择合适的投影方式以及进行投影变换是至关重要的。

一、地图投影选择的基本原则地图投影选择的基本原则是根据使用需求和地理特征来确定。

首先，我们需要考虑使用地图的目的和应用范围。

例如，如果用于海洋航行，就需要选择能够保持航线真实性质的等角投影；如果用于地理信息系统分析，就需要选择能够保持面积和形状相对真实的等积投影。

其次，需要考虑地理特征，如纬度范围、地形复杂度等。

因为不同的投影方式会对这些特征产生不同的失真效果。

二、常用的地图投影方式1.等角投影：等角投影是保持角度真实性的投影方式，它保持了地球上任意两点之间的角度关系。

其中最常用的是墨卡托投影，它将地球投影为一个矩形图形。

墨卡托投影适用于大范围的地图制作，如全球地图或大洲地图。

2.等积投影：等积投影是保持面积相对真实的投影方式，即在二维平面上保持地球上任意区域的面积比例。

其中最常用的是兰勃托投影，它将地球投影为一个圆形图形。

兰勃托投影适用于地理分析和区域规划等应用。

3.等距投影：等距投影是保持距离真实性的投影方式，即在二维平面上保持地球上任意两点之间的距离比例。

其中最常用的是矩形方位投影，它将地球投影为一个矩形图形。

矩形方位投影适用于航空航天和军事测绘等应用。

三、地图投影变换的方法在选择了适合的地图投影方式之后，还需要进行地图投影变换，将地球表面上的三维坐标转换为平面上的二维坐标。

常见的变换方法有以下几种：1.正算法：正算法是由地球表面的球面坐标计算得到平面坐标的过程。

它是通过将地球表面上的经度和纬度转换为平面上的投影坐标来实现的。

2.反算法：反算法是由平面坐标反推地球表面坐标的过程。

它是通过将平面上的投影坐标反向转换为地球表面上的经度和纬度来实现的。

测绘技术中的地图投影变换方法和技巧地图投影变换方法和技巧在测绘技术中扮演着重要的角色，它们帮助我们更准确地表示地球表面的特征和地理信息。

本文将探讨地图投影变换的一些常见方法和技巧，并介绍它们的应用领域。

一、地图投影变换方法1. 地理坐标投影法地理坐标投影法是将地球表面上的点的经纬度坐标转换为直角坐标系中的点，并在投影平面上绘制。

常见的地理坐标投影法有墨卡托投影、兰勃托投影和极射赤面投影。

墨卡托投影在航海和航空等领域广泛应用，兰勃托投影则常用于世界地图的制作。

2. 平行圆柱投影法平行圆柱投影法是将地球表面上的点的经纬度坐标转换为柱面上的点，并绘制在平行的纬圆上。

该方法在制作地区地图和通用地图时常被采用，如高程图和地形图。

3. 等角圆锥投影法等角圆锥投影法是将地球表面上的点的经纬度坐标转换为圆锥面上的点，并绘制在圆锥面上。

该方法在制作区域地图和城市地图中应用广泛，能够保持角度的一致性，减小形变。

二、地图投影变换技巧1. 形变分析和修正地图投影变换过程中常伴随着形变，即在将地球表面上的曲面映射为平面时，无法完全保持角度、面积和距离的一致性。

因此，在投影变换前需要进行形变分析，并采取相应的修正措施。

常用的修正技巧有地理纠正、重心纠正和形变调和。

2. 数据采样和插值在地图投影变换中，数据的采样和插值是非常重要的环节。

采样是指根据原始数据的空间分布特征，选择一些具有代表性的点作为投影变换的参考点。

插值是指通过已知的参考点，推算并填充其他位置的数据，以完成整个地图的绘制。

三、地图投影变换的应用领域1. 地图制图和地图更新地图投影变换是制作地图的基础环节，它能够将地球表面的实际特征转化为平面上的图像，使得人们能够更直观地了解地理信息。

同时，地图投影变换也可应用于地图的更新，获取最新的地理数据并更新到地图上。

2. 地质勘探和开采地图投影变换在地质勘探和开采领域也有广泛的应用。

地质构造的识别和测量需要进行地图投影变换，以便更清晰地呈现地质特征和地下资源的分布。

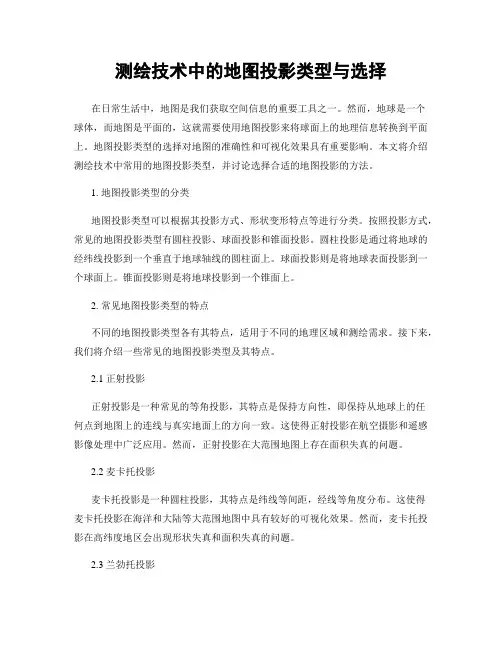

测绘技术中的地图投影类型与选择在日常生活中，地图是我们获取空间信息的重要工具之一。

然而，地球是一个球体，而地图是平面的，这就需要使用地图投影来将球面上的地理信息转换到平面上。

地图投影类型的选择对地图的准确性和可视化效果具有重要影响。

本文将介绍测绘技术中常用的地图投影类型，并讨论选择合适的地图投影的方法。

1. 地图投影类型的分类地图投影类型可以根据其投影方式、形状变形特点等进行分类。

按照投影方式，常见的地图投影类型有圆柱投影、球面投影和锥面投影。

圆柱投影是通过将地球的经纬线投影到一个垂直于地球轴线的圆柱面上。

球面投影则是将地球表面投影到一个球面上。

锥面投影则是将地球投影到一个锥面上。

2. 常见地图投影类型的特点不同的地图投影类型各有其特点，适用于不同的地理区域和测绘需求。

接下来，我们将介绍一些常见的地图投影类型及其特点。

2.1 正射投影正射投影是一种常见的等角投影，其特点是保持方向性，即保持从地球上的任何点到地图上的连线与真实地面上的方向一致。

这使得正射投影在航空摄影和遥感影像处理中广泛应用。

然而，正射投影在大范围地图上存在面积失真的问题。

2.2 麦卡托投影麦卡托投影是一种圆柱投影，其特点是纬线等间距，经线等角度分布。

这使得麦卡托投影在海洋和大陆等大范围地图中具有较好的可视化效果。

然而，麦卡托投影在高纬度地区会出现形状失真和面积失真的问题。

2.3 兰勃托投影兰勃托投影是一种球面等面积投影，其特点是保持地球上的面积比例不变。

兰勃托投影在大范围地图绘制中常用，尤其适用于对地理统计分析进行准确度量的场景。

然而，兰勃托投影在极地地区会出现形状和方位失真的问题。

3. 地图投影的选择方法选择合适的地图投影类型需要考虑多方面因素。

以下是一些选择地图投影的方法。

3.1 地理区域根据绘制地图的地理区域的特点，选择适合该区域的地图投影类型。

例如，如果绘制的地图是涵盖极地地区的，则应选择适合极地地区的地图投影类型，以减小形状和方位的失真。

地图投影的概念方法和变形及分类依据地图投影变形是球面转化成平面的必然结果，没有变形的投影是不存在的。

对某一地图投影来讲，不存在这种变形，就必然存在另一种或两种变形。

但制图时可做到:在有些投影图上没有角度或面积变形;在有些投影图上沿某一方向无长度变形。

一、地图投影的概念地球椭球体表面是个曲面，而地图通常是二维平面，因此在地图制图时首先要考虑把曲面转化成平面。

然而，从几何意义上来说，球面是不可展平的曲面。

要把它展成平面，势必会产生破裂与褶皱。

这种不连续的、破裂的平面是不适合制作地图的，所以必须采用特殊的方法来实现球面到平面的转化。

球面上任何一点的位置取决于它的经纬度，所以实际投影时首先将一些经纬线交点展绘在平面上，并把经度相同的点连接而成为经线，纬度相同的点连接而成为纬线，构成经纬网。

然后将球面上的点按其经纬度转绘在平面上相应的位置。

由此可见，地图投影就是研究将地球椭球体面上的经纬线网按照一定的数学法则转移到平面上的方法及其变形问题。

其数学公式表达为:χ=f1(λ，φ)y=f2(λ，φ)(2-1)根据地图投影的一般公式，只要知道地面点的经纬度(λ，φ)，便可以在投影平面上找到相对应的平面位置(χ，у)，这样就可按一定的制图需要，将一定间隔的经纬网交点的平面直角坐标计算出来，并展绘成经纬网，构成地图的"骨架"。

经纬网是制作地图的"基础"，是地图的主要数学要素。

二、地图投影的基本方法地图投影的方法，可归纳为几何透视法和数学解析法两种。

1.几何透视法几何透视法是利用透视的关系，将地球体面上的点投影到投影面(借助的几何面)上的一种投影方法。

如假设地球按比例缩小成一个透明的地球仪般的球体，在其球心或球面、球外安置一个光源，将球面上的经纬线投影到球外的一个投影平面上，即将球面经纬线转换成了平面上的经纬线。

几何透视法是一种比较原始的投影方法，有很大的局限性，难于纠正投影变形，精度较低。

地图制图中的投影变换与校正地图是人们认识和理解地球的重要工具，而要制作准确的地图就需要进行投影变换与校正的处理。

投影变换是将地球的曲面投影到平面上的过程，而校正则是通过修正投影变换中的误差，使得地图更贴近真实地球的形貌和尺度。

一、投影变换在地图制图中，由于地球是一个凹凸不平的曲面，无法直接用平面表示，因此需要进行投影变换。

投影变换的目的是将地球的表面投影到平面上，并保持地面上的角度、形状和面积等特性。

不同的投影方法会导致地图上的形状、大小和方向产生变化。

常见的投影方法有圆柱投影、圆锥投影和平面投影。

圆柱投影是将地球的表面投影在圆柱体上，再展开成平面图，适用于赤道附近的地区；圆锥投影是将地球的表面投影在圆锥体上，再展开成平面图，适用于高纬度地区；平面投影则是将地球的表面直接投影到平面上，适用于局部地区的制图。

不同的投影方法有不同的优势和局限性。

比如，圆柱投影能够保持地面上的角度和形状特性，但在极地地区会出现严重的形变；圆锥投影则能够较好地保持地球的形状和面积特性，但在赤道附近会有较大的形变；平面投影具有保持局部地区地面特性的优势，但在远离中心点的地方会产生较大的形变。

二、校正由于投影变换会导致地图上的形状、大小和方向等产生变化，因此需要进行校正，使地图更符合实际地球的形貌和尺度。

校正的方法主要有拓扑校正和尺度校正。

拓扑校正是指通过修正地图上的形状和角度，使之与现实地球的形貌一致。

拓扑校正主要包括平移、旋转和形变等操作。

平移是将地图上的点移动到正确的位置，以修正地图的位置偏差；旋转则是将地图旋转到正确的方向，以修正地图的旋转偏差；形变是通过缩放地图上的特定区域，使其更符合真实地球的形貌。

尺度校正是指通过修正地图上的比例尺，使之与实际地球的尺度一致。

尺度校正主要包括线性校正和面积校正。

线性校正是通过拉伸或压缩地图上的线段，使其长度与实际距离一致；面积校正则是通过拉伸或压缩地图上的面积，使其面积与实际区域一致。

中文名称：地图投影英文名称：Map Projection定义1：按照一定的数学法则，把参考椭球面上的点、线投影到可展面上的方法。

所属学科：测绘学（一级学科）；测绘学总类（二级学科）定义2：根据一定的数学法则，将地球表面上的经纬线网相应地转绘成平面上经纬线网的方法。

所属学科：大气科学（一级学科）；动力气象学（二级学科）定义3：运用一定的数学法则，将地球椭球面的经纬线网相应地投影到平面上的方法。

即将椭球面上各点的地球坐标变换为平面相应点的直角坐标的方法。

所属学科：地理学（一级学科）；地图学（二级学科）常用地图投影及转换公式1．约定椭球体参数a -- 椭球体长半轴b -- 椭球体短半轴f -- 扁率e -- 第一偏心率e′ -- 第二偏心率N -- 卯酉圈曲率半径R -- 子午圈曲率半径B -- 纬度，L -- 经度，单位弧度(rad)-- 纵直角坐标, -- 横直角坐标，单位米(m)我国常用的3个椭球体参数如下（源自“全球定位系统测量规范 GB/T 18314-2001”）：2．墨卡托(Mercator)投影2.1墨卡托投影简介墨卡托(Mercator)投影，是一种"等角正切圆柱投影”，荷兰地图学家墨卡托（Gerhardus Mercator 1512－1594）在1569年拟定, 假设地球被围在一中空的圆柱里，其标准纬线与圆柱相切接触，然后再假想地球中心有一盏灯，把球面上的图形投影到圆柱体上，再把圆柱体展开，这就是一幅选定标准纬线上的“墨卡托投影”绘制出的地图。

墨卡托投影没有角度变形，由每一点向各方向的长度比相等，它的经纬线都是平行直线，且相交成直角，经线间隔相等，纬线间隔从标准纬线向两极逐渐增大。

墨卡托投影的地图上长度和面积变形明显，但标准纬线无变形，从标准纬线向两极变形逐渐增大，但因为它具有各个方向均等扩大的特性，保持了方向和相互位置关系的正确。

在地图上保持方向和角度的正确是墨卡托投影的优点，墨卡托投影地图常用作航海图和航空图，如果循着墨卡托投影图上两点间的直线航行，方向不变可以一直到达目的地，因此它对船舰在航行中定位、确定航向都具有有利条件，给航海者带来很大方便。
