电接点水位计

智能电接点液位计使用说明书江苏通达仪表有限公司一、概述智能型电接点液位计以显示直观这一特有的优点被广泛应用于锅炉汽包、汽轮机、冷凝器、高低压加热器、除氧器、蒸发器、水箱、水塔等液面的测量、显示。

该机以智能化、小型化、通用化为特点，性能更加可靠。

并有越限报警输出功能，以确保被测容器的正常工作。

二、特点1．电接点测量采用低压小电流供电方式，有效地延长了电接点的使用寿命。

2．该机电路采用89S52单片机为主，具有体积小，重量轻，耗电省，性能可靠。

3．该机采用高亮度双色LED光柱显示模拟液位（有液位为绿色；无液位为红色），直观清晰；同时设有数字液位显示。

4．该机具有自动告警电路，采用声光报警以示液位超越正常位置。

5．该机配备上、下限各三组继电器触点，供用户外接使用；亦可作为开关量输出，以确保被测容器的安全运行。

6．该机还备有标准直流信号输入和输出接口。

可参与调节控制系统，控制被测容器的液位。

三、主要技术参数（一）显示仪表（二次仪表）1．产品型号：DS--8S-----（Q、G、Y）-----液位仪标尺型号汽包高加除氧器安装方式标尺型号：见附表；安装方式：Z----竖式安装；H----横式安装；2．液体阻值范围：0~500K仪表出厂时设定至0~150K左右。

3．模拟显示：双色LED光柱显示，配合标尺刻度显示即时液位值。

4．数字显示：对应模拟显示值显示数字值。

5．报警方式：上、下限超越正常液位，被设定的报警点的LED光柱点闪烁，蜂鸣器发声。

同时报警继电器触点输出动作。

6．输入方式：a。

电接点信号。

最多19点b．模拟信号。

4~20mA；0~10mA；1~5V。

7．模拟信号输出：4~20mA；0~10mA；1~5V。

8．报警输出触点容量：AC220V，3A。

9．电源电压：AC220V±10%50Hz±1Hz。

10．消耗功率：15VA。

11．仪表工作条件：环境温度–10℃~+40℃；相对湿度≤85%；无腐蚀性气体。

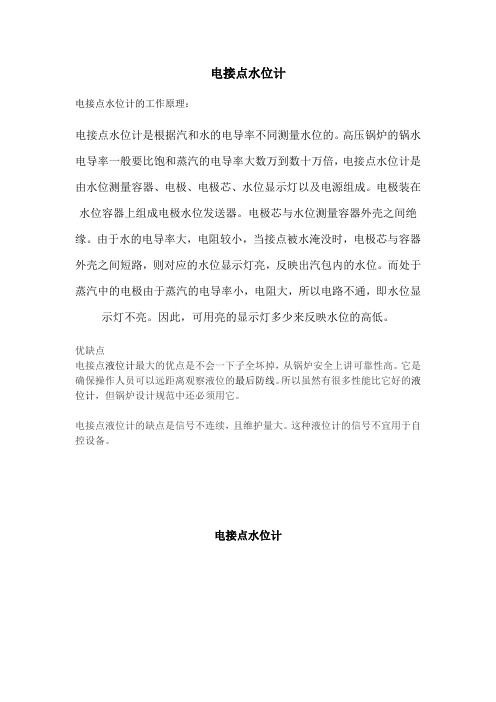

电接点水位计电接点水位计的工作原理：电接点水位计是根据汽和水的电导率不同测量水位的。

高压锅炉的锅水电导率一般要比饱和蒸汽的电导率大数万到数十万倍，电接点水位计是由水位测量容器、电极、电极芯、水位显示灯以及电源组成。

电极装在水位容器上组成电极水位发送器。

电极芯与水位测量容器外壳之间绝缘。

由于水的电导率大，电阻较小，当接点被水淹没时，电极芯与容器外壳之间短路，则对应的水位显示灯亮，反映出汽包内的水位。

而处于蒸汽中的电极由于蒸汽的电导率小，电阻大，所以电路不通，即水位显示灯不亮。

因此，可用亮的显示灯多少来反映水位的高低。

优缺点电接点液位计最大的优点是不会一下子全坏掉，从锅炉安全上讲可靠性高。

它是确保操作人员可以远距离观察液位的最后防线。

所以虽然有很多性能比它好的液位计，但锅炉设计规范中还必须用它。

电接点液位计的缺点是信号不连续，且维护量大。

这种液位计的信号不宜用于自控设备。

电接点水位计产品型号：UDZ系列一、概述UDZ系列电接点水位计，主要用于锅炉汽包、高低加热器、除氧器、蒸发器、直流锅炉起动分离器、水箱等的水位测量。

本装置由测量筒和二次仪表组成。

采用数码显示和汽红水绿双色发光二极管显示液位。

二、仪表的特点及技术参数1.特点：①具有闪光、声音报警功能。

②具有4-20mA信号输出，可接DCS系统，设有保护联锁输出功能。

③具有自供电功能，断电后可继续工作4小时。

④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。

2.技术参数①电源电压：220V±10% 、50Hz②工作环境温度：-10-45℃③工作相对湿度：≤85%④液体水阻范围：0-500KΩ⑤继电器输出接点容量：220V、3A⑥水位显示点数：5-19点（最多可达38点）例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300⑦外形尺寸：800mm×160mm×300mm 安装尺寸：15mm×76mm⑧整机功率：≤5W3.电极（电接点）采用超纯陶瓷制造。

电接点水位计故障原因分析及如何更换电极电接点液位计电接点液位计江苏德川仪表科技有限公司(简称DEC)电接点水位计全图特点及技术参数 1.特点：①具有闪光、声音报警功能。

②具有4-20mA信号输出，可接DCS系统，设有保护联锁输出功能。

③具有自供电功能，断电后可继续工作4小时。

④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。

2.技术参数①电源电压：220V±10% 、50Hz ②工作环境温度：-10-45℃③工作相对湿度：≤85% ④液体水阻范围：0-500KΩ⑤继电器输出接点容量：220V、3A ⑥水位显示点数：5-19点（最多可达38点）例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300 ⑦外形尺寸：800mm×160mm×300mm 安装尺寸：15mm ×76mm ⑧整机功率：≤5W 测量筒、电极及技术参数 1.测量筒制造标准按国家机械行业标准JB/T6691-93锅炉用电接点液位计技术条件制造、生产、检验。

2.电极（电接点）采用超纯陶瓷制造。

结构分两种：压入式和螺纹式技术指标工称压力：1.6、2.5、4.0、6.4、10、12、16、22MPa 绝缘性能：≥500MΩ工作压力：≤21.56MPa 可测中心距：≤2200mm 工作温度：372℃工作原理电接点水位计根据水与汽电[1]阻率不同而设计。

测量筒的电极在水中对筒体的阻抗小。

在汽中对筒体的阻抗大。

随着水位的变化，电极在水中的数量产生变化。

转换成电阻值的变化。

传送到二次仪表，从而实现水位的显示、报警、保护联锁等功能。

测量筒结构组成图：测量筒结构组成图汽包水质对电接点水位计的影响汽包内的水质结垢，化学腐蚀及气泡堆堵造成水侧电接点与筒体的“开路”故障。

会造成二次表显示水位不准，或水柱间断显示，误发水位报警信号等异常现象。

目录1 用途----------------------------------------------------12 型号说明---------------------------------------------------13 结构与原理------------------------------------------------14技术参数-----------------------------------------------35 安装、调试-----------------------------------------------86使用、维修及注意事项------------------------------------127 配件供应------------------------------------------------14 附录：电接点水位计显示值修正曲线-------------------------15 附图1：二次仪表与现场接线示意图（152×76）------------16 附图2：二次仪表与现场接线示意图（152×152）-----------17 订货须知--------------------------------------------------181 用 途DQS □-1.6～32-Y/X （原型号为DQS-76/152、UDZ ，）型电接点水位计，主要用于各种汽包液位的监视及高、低压加热器、除氧器、蒸发器及水箱等的水位测量，并具有报警节点输出等功能。

2型号说明以DQS6-32-19Y 为例：3结构与原理3.1本水位计主要由测量筒体、陶瓷电极、二次仪表等几部分组成。

二次仪表型号：DQS-76型，盘式安装开口尺寸（高mm ×宽mm ）有： 152×76、76×152、152×152；壁挂式仪表尺寸（高mm ×宽mm ×深mm ）264×184×95上述二次仪表均带有4～20mA 输出功能。

目 录1、用途： (1)2、结构及工作原理： (1)3、主要技术参数: (4)4、安装调试： (5)5、使用、维护注意事项： (8)6、配件供应: (8)7、订货须知： (8)1、用途：我公司生产的LHDJ-1.6～32普通型和LHDJ-BC-1.6～32自补偿型电接点。

主要用于各种锅炉汽包、储集器、除氧器、蒸发器、加热器及水箱的水位测量。

其二次仪表具有触点报警输出，可直接参与闭环控制系统和连锁控制系统，增强型二次仪表具有4～20mA变送输出功能。

2、结构及工作原理：2.1 液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成。

其中普通型见图1，自补偿型见图2 。

2.2、工作原理及特点：2.2.1普通型电接点水位计是利用锅炉水和蒸汽的导电率差异的特性进行液位测量的。

由于液位的变化，部分电极浸于水中，部分置于蒸汽中，在水中的电极对筒体阻抗小，而在蒸汽中的电极对筒体的阻抗大，利用这一特性，就可将非电量的水位转化为电量，送入智能二次仪表，从而实现水位显示、报警输出等功能。

2.2.2自补偿型通常电接点水位计在使用时，由于做了保温，习惯上认为电接点水位计筒体内的水样是接近汽包的。

但是随着这些年发电机组越做越大，汽包内压力、温度越来越高，加上保温达不到预期效果，电接点水位计筒体内的水温就与汽包内的水温产生了差距。

又由于习惯上电接点水位计是不做水位补偿的，这样相比之下，电接点水位计与就地水位计所显示的水位就会有差异，电接点水位计所显示的水位往往会偏低，而且越是大机组，偏差越大。

针对上述现象，自补偿型水位计突破了以往的结构形式，增加了伴热和冷凝装置。

伴热装置的汽源来自汽侧取样管，汽源进入加热管，通过加热管对筒内的水样进行加热，以提高水样的温度。

而冷凝装置所收集的冷凝水由冷凝管输至筒体内不同高度的水样中，这样筒体中就会不断涌现出温度为饱和温度的纯净水，迫使筒体内下部温度稍低、水质相对稍差的水样流出筒体，经过水侧取样管流回汽包。

简述电接点水位计的工作原理
电接点水位计是一种特殊的水位测量仪表，它可以测量水位的高度。

下面将介绍电接点型水位计的工作原理：
一、电接点水位计的工作原理
1、电接点水位计由三部分组成，即金属浮子、测量电阻器和电源电路。

2、测量电阻器通过精密钢印制成，测量电阻的变化能够在水位的上升或降低时发
生变化。

3、金属浮子与测量电阻之间是一个导通的可调节电路，一端接测量电阻器，另一
端与电源连接，可将测量电阻器与电源之间的电动势引起的分支电流做成1：1的
增益，因此可达到测量水位的目的。

4、测量电阻器与电源间的电动势引起的分支电流随着水位而发生变化，由于电源
形成的恒定电路环境，测量电阻器与电源间的电动势也会随着水位的变化而发生变化，从而产生不同的测量信号。

二、电接点水位计的优点
1、电接点水位计可以测量水位高度，准确性高，并且可以实现快速和可靠的测量；
2、它是一种简单、可靠、便于安装和维护的测量系统；
3、采用电接点设计，不受溶液腐蚀、温度、湿度等因素的影响，同时也不需要使
用其他介质；
4、该仪表的准确性和精度高，有一定的工作环境容限，不受温度变化的影响；
5、它的安装快捷和维护方便，操作简单，价格合理；
6、电接点水位计的工作带宽宽，有效量程范围大，长投入使用寿命，更加可靠。

总之，电接点水位计是一种新型的水位测量仪表，在准确性、精度、环境容限、安装快捷、工作带宽等方面有着独特的优势，并且在工业界具有重要的应用价值。

电接点水位计故障原因分析及如何更换电极江苏德川仪表科技简称DEC汽包水质对电接点水位计的影响汽包内的水质结垢，化学腐蚀及气泡堆堵造成水侧电接点与筒体的“开路〞故障。

会造成二次表显示水位不准，或水柱间断显示，误发水位报警信号等异常现象。

水位计的电极挂水影响电接点水位计的测量筒因随环境温度的快速冷凝及水浪冲击，造成高导电的炉水沿电极和筒壁溅延，导致电极上形成“挂水〞短路现象。

挂水后形成电极间连通，同样会造成水位显示的错误。

更换电极时应注意以下：1电极丝扣和压接面，应完好无缺陷；电极外表应清洁、光滑，无裂纹或残斑。

2电极芯对筒壁绝缘电阻，在环境温度5—35℃、相对湿度不大于85%条件下，用500V绝缘表测试，应大于2021。

3电极插入测量筒的深度应适宜。

假设太深，那么可能使电极与筒体内壁相碰，造成电接点与测量筒之间的短路。

4安装电极时要小心，注意丝扣与结合面垂直；垫圈应完好，其平面无径向沟纹，丝扣上应涂有二硫化钼或铅粉油。

放置时，应与丝扣同心。

拧入不应过紧，装入时要注意不使接点咬扣或使垫圈捻挤跑偏。

5安装电极时不得猛烈敲击，以防因机械振动损坏电极。

6电接点的引线应采用耐用高温的氟塑料线，以免造成高温下电极短路，每个接线号应逐个核对正确；此外，为了防止电磁场干扰，至显示仪表或报警器的信号线应穿入铁管，并将铁管可靠接地。

7应定期检查电极，一般运行6个月后应检查其被腐蚀情况，尤其要检查常浸没在炉水中的电极。

还要检查氧化铝瓷管与金属封接处的被腐蚀程度。

腐蚀严重的电极应给予更换。

8要经常检查各电极与筒体的密封性和绝缘情况，如发现冒汽或渗水，应及时处理。

9运行中假设发现仪表未按规定水位动作报警时，应首先检查测量筒上各电极的接线是否松脱、短路，各电极与筒体是否绝缘，测量筒内的电极是否由于水中的脏物而产生挂水现象。

如果上述检查均未发现问题，那么故障可能出在显示仪表或报警其上，应根据具体的测量线路进行查找1、汽侧和水侧的一次阀都要能关严，排污阀能全开；2、做隔离措施前推出汽包水位保护和给水自动，防止保护误动；3、退出和投入电接点水位计时特别注意按照正确的方法操作，操作时防止过快使电极受到冲击在成损坏，确认完全消压后才能拆卸电极，同时也防止阀门突然泄漏早成人身伤害。

电接点水位计常见故障处理一、单点晃动故障现象：运行中处于连续蒸汽或水区域中的某个点（蒸汽和水接口面的点晃动属正常现象）红黄有跳变或长期状态与其它连续区域内的点相反。

常见原因：1、电极筒对应的该电极污染；处理办法：带压冲洗电极筒；（高概率）2、电极筒对应的该电极绝缘性能下降；处理办法：更换电极；（一般概率，1年期内较小）；3、电极筒对应的该电极接线松动、二次表对应的该点接线松动；处理办法：检查紧固接线；（高概率）4、二次表该点通道或指示灯故障；处理办法：更换二次表测试。

（极低概率）二、全部接点晃动故障现象：运行中电接点水位大部份接点或全部接点经常性或偶尔晃动。

常见原因：1、炉内汽水共沸；判断方法，参考其它玻璃管或双色水位计、差压式水位计是否同样上下晃动剧烈；处理方法：汽包内汽水分离装置故障需检修、消除定期排污、连续排污、给水、燃烧对汽包水位的影响。

（极低概率）2、信号噪声干扰；干扰很难捕捉和测量，除非长期出现，可用示波器进行捕捉。

处理方法：A、确保在二次表侧电缆屏蔽层可靠接地，接地电阻小于4欧姆（接地不是接到仪表盘柜体，柜体不是可靠的接地体，有些场合柜体还需要绝缘处理，需用专用的接地导线连接到接地母排）；（一般概率）B、确保在电极筒侧电缆屏蔽线不被接地，如裸露在外最好进行绝缘处理，保证信号屏蔽单端接地；（高概率）3、信号线电容容量累积干扰；主要表现为仪表运行一段时间突然来一下，随后又能正常运行一段时间，能量很小，持续时间很短，但就是查不到原因。

处理办法：A、更换电缆和电缆敷设路径；B、更换二次表（低概率）；C、关闭电源重新上电可延长该故障发生的时间，但不能最终解决该问题。

4、公用信号地（参考电接点水位计说明书）接线不可靠，特别是现场筒体侧。

处理方法：检查紧固公用信号线。

（高概率）5、二次表电子元器件工作不稳定或老化或质量差；处理方法：更换质优产品。

（使用3年内一般概率）。

6、电极长期使用整体性能下降；处理方法：更换电极（使用3年内一般概率）。
