电接点水位计说明书(4代)

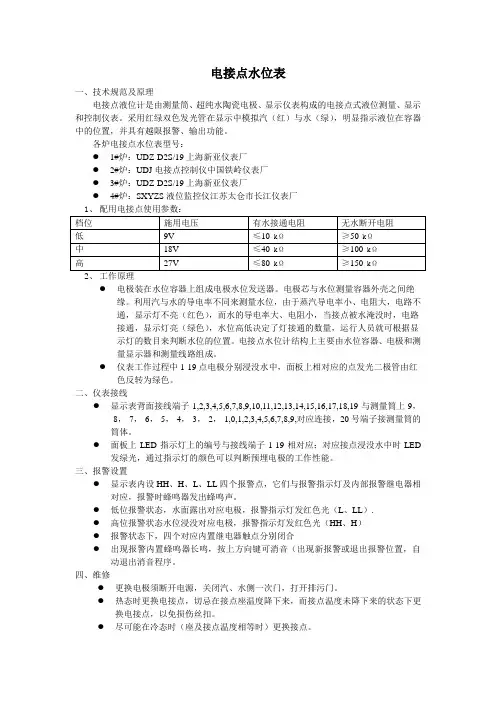

电接点水位表一、技术规范及原理电接点液位计是由测量筒、超纯水陶瓷电极、显示仪表构成的电接点式液位测量、显示和控制仪表。

采用红绿双色发光管在显示中模拟汽（红）与水（绿），明显指示液位在容器中的位置，并具有越限报警、输出功能。

各炉电接点水位表型号：●1#炉：UDZ-D2S/19上海新亚仪表厂●2#炉：UDJ电接点控制仪中国铁岭仪表厂●3#炉：UDZ-D2S/19上海新亚仪表厂●4#炉：SXYZS液位监控仪江苏太仓市长江仪表厂2、工作原理●电极装在水位容器上组成电极水位发送器。

电极芯与水位测量容器外壳之间绝缘。

利用汽与水的导电率不同来测量水位，由于蒸汽导电率小、电阻大，电路不通，显示灯不亮（红色），而水的导电率大、电阻小，当接点被水淹没时，电路接通，显示灯亮（绿色），水位高低决定了灯接通的数量，运行人员就可根据显示灯的数目来判断水位的位置。

电接点水位计结构上主要由水位容器、电极和测量显示器和测量线路组成。

●仪表工作过程中1-19点电极分别浸没水中，面板上相对应的点发光二极管由红色反转为绿色。

二、仪表接线●显示表背面接线端子1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19与测量筒上-9，-8，-7，-6，-5，-4，-3，-2，-1,0,1,2,3,4,5,6,7,8,9,对应连接，20号端子接测量筒的筒体。

●面板上LED指示灯上的编号与接线端子1-19相对应；对应接点浸没水中时LED发绿光，通过指示灯的颜色可以判断预埋电极的工作性能。

三、报警设置●显示表内设HH、H、L、LL四个报警点，它们与报警指示灯及内部报警继电器相对应，报警时蜂鸣器发出蜂鸣声。

●低位报警状态，水面露出对应电极，报警指示灯发红色光（L、LL）.●高位报警状态水位浸没对应电极，报警指示灯发红色光（HH、H）●报警状态下，四个对应内置继电器触点分别闭合●出现报警内置蜂鸣器长鸣，按上方向键可消音（出现新报警或退出报警位置，自动退出消音程序。

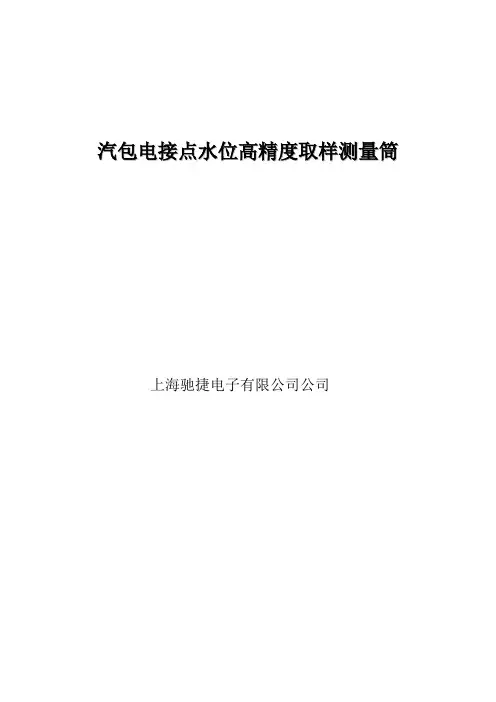

汽包电接点水位高精度取样测量筒上海驰捷电子有限公司公司前言电接点水位计以其测量原理简单，显示直观可靠，维护量小，显示、报警、试验、诊断等功能齐全，广泛应用于各种工况下容器的水位测量。

尤其在高压、超高压锅炉汽包水位测量中担当了主要监测仪表，早已成为运行人员离不了的水位表。

由于其显示水位比较直观，很多运行人员不但主要通过电接点水位表来监视水位，而且还要求其它水位表向电接点水位表看齐。

目前，锅炉汽包电接点水位表已在电厂得到广泛应用，但随着新机组向高参数发展，普通测量筒的缺点不容忽视。

由于测量筒处于环境温度下，由于其散热冷缩使测量筒内的水位低于汽包内的水位产生很大的负误差。

汽包压力愈高、环境温度愈低、误差愈大。

国电公司在《防止电力生产重大事故的二十五项重点要求》中给出了不同压力下就地水位计的正常水位实际值和汽包实际零水位的差值△h由上表可知，由于水位计负误差很大，必将导致汽包长期高水位运行，而降低锅炉热效率和造成其它许多危害。

水位保护动作值为±300mm 由于负误差约为150mm致使当水位高到停炉之时，而保护拒动。

反之，当水位低不到停炉定值时而保护误动。

电接点水位计的发展，由过去的单筒式、内热式，发展到今天的热套式。

为解决单筒式、内热式水位计测量误差的问题，我公司研制开发了最新专利产品DWZ－Ⅱ型热套式电接点水位测量筒。

该产品通过内部结构利用饱和蒸汽对测量筒加热、保温，使测量筒内的水样与汽包内饱和水温差最小，从而解决了电接点水位计测不准的问题。

该产品已在多台机组上安全运行多年，很好的解决了机组高水位运行的问题，得到了广大用户的一致好评。

★原理与性能▲热套式测量筒是利用热力学原理，使汽包内的饱和蒸汽在测量筒与外筒之间循环。

通过传热使样水温度接近饱和水温，从而实现高精度测量。

▲由于采用的是连通式测量方式，热套式水位计的压力与汽包相等，样水温度经过温度补偿后逼近饱和水温，其二者变化对取样精度影响极小，从而实现高精度测量。

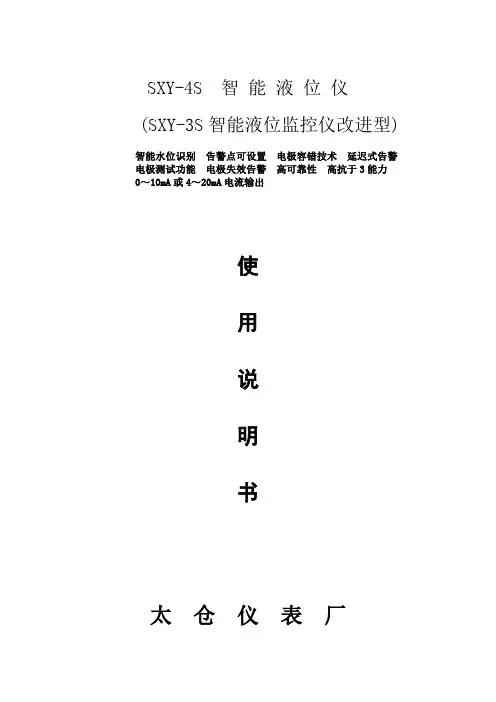

SXY-4S 智能液位仪(SXY-3S智能液位监控仪改进型)智能水位识别告警点可设置电极容错技术延迟式告警电极测试功能电极失效告警高可靠性高抗于3能力0～10mA或4～20mA电流输出使用说明书太仓仪表厂一、产品简介SXY-4S 智能液位仪是一种智能化电接点式液位监测仪表，采用了智能水位识别、回差式电极状态判别、延迟告警等新技术，并增加了告警点设置、电极测试、电极失效告警、4～20mA 电流输出等新功能，具有可靠性高、操作使用方便、可扩充性好等优点，是传统的非智能液位仪升级换代的理想产品。

二、 主要技术指标● 工作环境温度 : -10︒C ～+45︒C ● 工作相对湿度 : <85%● 适用液体阻值范围 : 0～300K Ω ● 电接点引线长度 : <200m ● 输出触点容量 : 3A/220V● 电源电压 : 220VAC （+10%，-15%），50HZ ● 整机功耗 : <10VA三、面板介绍水位标尺数码显示按键☞数码显示：正常工作时显示水位值，在电极测试状态显示被测电极与测量筒体之间的阻值，以及在其它需要显示数字的场合显示数字。

☞水位标尺：汽红水绿，直观显示水位。

如果某一点闪烁则表示对应点的电极失效。

☞状态指示灯：共有5个指示灯，上下两端的四个灯分别指示“上限”、“下限”、“上极限”、“下极限”四种告警状态，产生上述告警时对应灯闪烁红色；中间一个灯指示“排污”状态，在排污状态时闪烁绿色。

☞按键：共有3个按键，每个键都是复用的，在不同的场合下有不同的用途，所以实际上有六种键，如“消音”和“⇧”在同一个按键上（见面板示意图）。

下面简要介绍一下每个键的功能：消音：在告警状态时按一下这个键可消除告警音响，再按一下则又响起来。

排污：按住这个键不放保持2秒，则进入“排污”状态，这时面板上的“排污”指示灯闪烁，仪表不再响应水位的变化，所有的告警也都释放，直到您再按“排污”键退出排污状态。

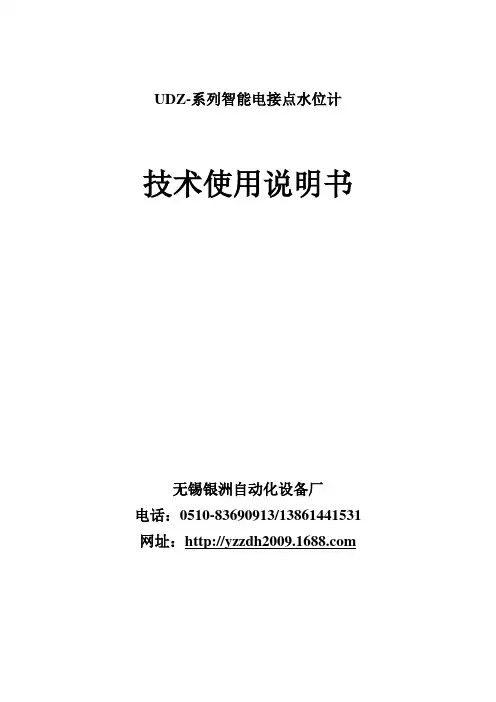

UDZ-系列智能电接点水位计技术使用说明书无锡银洲自动化设备厂电话：*************/138****1531网址：一、概述UDZ-系列智能电接点水位计是我厂技术科在原UDZ-Ⅱ型的基础上研制开发的新产品、它采用单片计算机控制，使水位具有智能判断和分析功能。

其性能稳定、工作可靠、维修方便。

主要用于中温中压、高温高压锅炉汽包水位的监视和控制，也适用于除氧器、凝汽器及水箱等水位的测量。

二、功能特点1、用双色发光管和数码管醒目直观地显示水汽位置。

绿色表示水相，红色表示汽相。

2、能在各种水质环境中工作，根据测得的水汽阻值，任意设定临界点。

3、能自动检测面板上所有发管二极管和数码管的好坏。

4、具有六组水位越限报警功能，高1、高2、高3、低1、低2、低3.5、有断电保护功能，在电网失电时，水位计自备电源能保证继续工作3小时。

6、有4~20mA信号输出，RS485标准通讯口。

7、有故障指示及保护功能。

在水位未达到上、下限报警时，如这些点的电极与简体短路，仪表则不报警和保护动作；在水位达到上、下限报警时，如这些点的电极断路，报警和保护功能照样动作。

8、电极采用交流供电，克服了用户以前由于直流供电而使电极极化、易损坏和易结垢的缺陷，延长了电极使用寿命。

9、采用了强抗干扰措施，能克服线路多。

传输距离长带来的各种干扰。

三、主要技术指标1、测量范围：最大23个点2、报警值：有极上限、上上限、上限、下限、下下限、极下限六组信号输出（用户可在23点内任意选择6点作报警点，可通过按键任意设定）3、供电电源：220V·AC±10% 50Hz±2Hz4、盘装仪表外形尺寸：80×160×120（宽×高×深）（盘装仪表）开孔尺寸：76＋1×152＋1（宽×高）5、墙挂式变送转换器外形：200×120×75（长×宽×高）四、面板说明 盘装式 数码显示上上限报警灯上限报警灯 下限报警灯下下限报警灯极下限报警灯 电极短路指示灯电极断路指示灯 排污指示灯设置键工作键上升键图一H3 H2 H1 1.1 1.2 1.3短路断路排污模拟显示设置 工作< 左移键 极上限报警灯墙挂式H3H2H11.11.21.3短路断路排污设置工作<图二图一功能说明：数码显示：用数字显示水位值模拟显示：由二排红、绿发光管组成极上限报警灯：当水位达到极上限位置时，该红灯发出闪光信号上上限报警灯：当水位达到上上限位置时，该红灯发出闪光信号上限报警灯：当水位达到上限位置时，该红灯发出闪光信号下限报警灯：当水位低于下限位置时，该红灯发出闪光信号下下限报警灯：当水位低于下下限位置时，该红灯发出闪光信号极下限报警灯：当水位低于极下限位置时，该红灯发出闪光信号短路指示灯：当电极与简体短路时，该红灯发出闪光信号断路指示灯：当电极断路时，该红灯发出闪光信号排污信号：当在排污时，该红灯就点亮设置键：为设置参数和确认功能工作键：在设置状态，按此键就退回工作状态左移键：在设置参数时，此键作修改参数用，在工作状态按此键作检测用（面板上所有发光管、数码管点亮3秒）五、安装和操作说明1、液位变送器（测量筒包括电接点）安装1.1测量筒在安装前必须用四氯化碳或其它洗涤剂清洗，去除油污和铁屑1.2测量筒必须垂直安装1.3测量筒和被测容器用二根连通管相接，中间安装一定规格阀门，以利于运行中更换电接点1.4电接点装上测量筒前，先用兆欧表测试其绝缘电阻应大于50MΩ。

目 录1、用途： (1)2、结构及工作原理： (1)3、主要技术参数: (4)4、安装调试： (5)5、使用、维护注意事项： (8)6、配件供应: (8)7、订货须知： (8)1、用途：我公司生产的LHDJ-1.6～32普通型和LHDJ-BC-1.6～32自补偿型电接点。

主要用于各种锅炉汽包、储集器、除氧器、蒸发器、加热器及水箱的水位测量。

其二次仪表具有触点报警输出，可直接参与闭环控制系统和连锁控制系统，增强型二次仪表具有4～20mA变送输出功能。

2、结构及工作原理：2.1 液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成。

其中普通型见图1，自补偿型见图2 。

2.2、工作原理及特点：2.2.1普通型电接点水位计是利用锅炉水和蒸汽的导电率差异的特性进行液位测量的。

由于液位的变化，部分电极浸于水中，部分置于蒸汽中，在水中的电极对筒体阻抗小，而在蒸汽中的电极对筒体的阻抗大，利用这一特性，就可将非电量的水位转化为电量，送入智能二次仪表，从而实现水位显示、报警输出等功能。

2.2.2自补偿型通常电接点水位计在使用时，由于做了保温，习惯上认为电接点水位计筒体内的水样是接近汽包的。

但是随着这些年发电机组越做越大，汽包内压力、温度越来越高，加上保温达不到预期效果，电接点水位计筒体内的水温就与汽包内的水温产生了差距。

又由于习惯上电接点水位计是不做水位补偿的，这样相比之下，电接点水位计与就地水位计所显示的水位就会有差异，电接点水位计所显示的水位往往会偏低，而且越是大机组，偏差越大。

针对上述现象，自补偿型水位计突破了以往的结构形式，增加了伴热和冷凝装置。

伴热装置的汽源来自汽侧取样管，汽源进入加热管，通过加热管对筒内的水样进行加热，以提高水样的温度。

而冷凝装置所收集的冷凝水由冷凝管输至筒体内不同高度的水样中，这样筒体中就会不断涌现出温度为饱和温度的纯净水，迫使筒体内下部温度稍低、水质相对稍差的水样流出筒体，经过水侧取样管流回汽包。

Attaining the authentication certificate of ISO9001 International Standard QualityDQS SeriesElectrode Water Level GaugeOperation ManualEnglishChangchun Boiler Instrument Program- controlling Equipment Co., Ltd. P .R. ChinaThe Brief Introduction of Corporation The company，Changchun Boiler Instrument Program-controlling Equipment Co., Ltd. is a stock company constituted by main body of Changchun Boiler Instrument General Factory. The factory was built in April, 1980, was the only specific factory to produce the observation instrument with water level (liquid level) for the dynamoelectrode equipment, observation device with object level, industrial TV observation system, the measurement device of water’s flux, the auto-controlled products appointed by the original Mechanic Electron Industrial Ministry. It is the member of China Dynamoelectrode equipment Association. It is the recommended factory to produce the main auxiliary equipment of thermal power by national electrode power company electrode power programming designing institute. It is the appointed factory by national 38 large-scale thermal power group enterprises. It is the cognizance corporation to produce metric instrument and assistant fittings of boiler pressure vessel by government.The corporation is the advanced enterprise with provincial class, high & new technical enterprise of Jilin province, AAA-class enterprise of China enterprises images, AAA-class credit of bank. It won the ISO9001 international qualities standard attestation certificate in October, 1997 and exchanged ISO9001:2000 certificate in 2001.The corporation has been producing the supported products for the thermal power for more than 20 years. At present, the products have five sorts, 38 kinds and 168 specifications. The products are the supported products for national 978 large-scale, middle-scale and small-scale fuel electrode plant and 5 large-scale, middle-scale and small-scale boilermakers in China. The products has been exported with the main frame to nine countries and districts such as Pakistan, Indonesia, Thailand, Bengal, Iraq, Iran and Vietnam. The products have good reputation in home and abroad.Promises of service after sale is to enhance before sale, midst sale, and after sale service, it is carried through the whole course of production’s making, installing, adjusting, and using that providing 24-Hour service, overtaken service and whole course service.Contents1. Application------------------------------------------------------------------12.Model Description-------------------------------------------------------------13. Structure and Principle-----------------------------------------------------14. Technical Parameter-------------------------------------------------------35. Installation and Conditioning----------------------------------------------86. Utilization, Repairing and Notes-----------------------------------------177. Accessories Supplied-----------------------------------------------------20 Appendix --------------------------------------------------------------------21 Attached Drawing1-----------------------------------------------------------22 Attached Drawing2-----------------------------------------------------------23 Notice for Ordering-------------------------------------------------------------241. ApplicationDQS □-1.6～32-Y/X （replaced original model:DQS-76/152、UDZ ）type electrode water level gauge is mainly used in monitoring the water level of various drums and measurement on high and low voltage heaters, generators, evaporators and water tanks etc., and it has the function of output of warning node.2. Model DescriptionFor example: DQS6-32-19Y type.3. Structure and principal3.1 The water level gauge is made up of measuring cylinder, ceramic electrode, secondary instrument etc.The model of secondary meter: DQS-76The cut-off dimension on the panel (Height X width mm):152×76、76×152、152×152、205×76The size of secondary meter mounted on the wall (height X width X depth mm):264×184×95.The secondary meter above has the function of the 4～20mA output.The type of electrode:The electrode without screw thread: DJY2612-115(The seal with the wrap gasket) The electrode without screw thread: DJY2212-115 (The seal with the copper gasket) The electrode with screw thread: DJM1615-115，DJM1615-87 (The seal with the copper gasket)3.2 The instruments adopts the customary marks of heat engineering, that is the double-color beam combined by red steam and green water and the LED, which makes it possible to view the positions of the steam and water. 3.3 The diagram of the structural principle is shown in Fig.1 .Y19326DQS 电极形式：压入式为Y ，旋入式为X 测点数量：19个公称压力：32MPa连接形式：焊接为6，法兰为4产品类别：电接点水位计① measured vessels ② the field ③ measuring cylinder ④ electrode ⑤ cable ⑥ blow-down valve ⑦ electrodeity controlling room⑧ secondary instrument ⑨ display of the water level ⑩ Protective interlocking outputFig.1 The structural principle diagram3.4 Operational principles and FeaturesThis water level gauge measures according to the different features of the conductivity of water and steam in the boiler. With the change of liquid level, part of the electrode is dipped into the water, and part of the electrode is dipped into the steam, while the electrode in the water of the boiler has less impedance to the cylinder and the electrode in the steam of the boiler has more impedance to the cylinder. According to these features, the non-electrodeity water level can be converted into electrodeity, delivered to the secondary instrument, thus realizing the display of the water level and warning output.The double-color beam is used in the secondary instrument for the displaying of water level. All parameter uses digital setup. The setting range of the level is -9999～+9999 and the quantity of electrode is 5~40, The seven channels can be at any of the height of the on-line program with lower warning output. All the parameter can be set up on-line and can store the memory when the electrode is lost. So it is applicable for the electrode contact measuring cylinders with the warning with water level lower than 40 points and 7 channels (including the cylinders manufactured by other factories).For the requirements that the alarm channel is more than 7 channels, the user need purchase the remote display meter additional, it has the 8 channels alarming and can be connected with the secondary meter, the quantity of the connected the secondary容器水显位示就地集控室二次仪表测量筒电极电缆排污阀联锁保护输出meter is not limited.The meter can be used for all kinds of the water status on different area. It can measure availably the chlorine water with the high conductivity to the hydroxybenzene liquid with super-low conductivity; the water conductivity can be to 10M ohm. It is applicable for various water resistances in different regions, offering great convenience to the field application.The secondary instrument has two output channel of 4～20mA, applicable for the field control and connected with DCS system and one channel of RS485 digital signals.At the same time, making use of the high-input features of the impedance, only micro current in the signal input loop can run through the electrode, and reduce to the lowest limit of the chemical corrosion produced by the measured liquid. So, the utilization of the instrument can prolong the life of electrode. In addition，the secondary meter can be used for the monitoring of water level of various drums in different pressure and different water.4. Technical parameter4.1 The technical parameter for measuring cylinders4.1.1The structural diagram of the measuring cylinder is shown in Fig.3.1. Measuring cylinder2.Steam pipe3.Electrode4.The cover of electrode5. Electrode support seat6. Water pipe7. Blow-down pipeFig.3: The structural diagram of the measuring cylinder4.1.2 The performance parameter and outline dimension of measuring cylinders is to see sheet 1.Sheet 1 the performance parameter and outline dimension of measuring cylinders4.1.3The position of electrode distributing is to see the sheet 2.Sheet2 The position of electrode distributing for measuring cylinders 4.2The technical parameter of the secondary meter 4.2.1The ambient working conditions:The ambient temperature: -20℃～+50℃;The relative humidity: < 80%, without condensation.ModelDQS □-1.6～32-□Y/XNominal Pressure (MPa) 1.6 2.5 4.0 6.4 10 16 25 32 Working Pressure (MPa) ≤1.01.62.5 4.06.411.5 15.5 21.5 Equalizing value (h=H △-h) 0255070Working Temp. ()℃Saturation steam Temp.Flange （4）Weld （6）PN1.6PN2.5 PN4.0PN6.4PN10DN25DN20JB/T82.2-94Connect SizeJB/T81-94B(Concave)d1×S1(mm)/Material Ø38×5 /20GBlowdown Pipe standard d2×S2(mm)/MaterialØ28×4 /20G Body Spec. D ×S(mm)/Material Ø89×4 /20GØ89×14 /20GØ102×20 /20GElectrode form□without screw thread （Y ） □with screw thread （X ） （selected by user ）Cut-off size of secondary Meter (height × width ) mm□152×76 □76×152 □152×152 □205×76（The size above can be select by user, if it is not be selected, thesecondary meter should be 152X76.）C-C (mm)440、600、670、800，If the C-C value above is different with theuser, we can fabricate according to the requirements of user.When ordering, refer to the content in sheet above and fill in the requirements. (The Equalizing value should be made with the local bi-color gauge at the same time.)C-C Quantity of electrode Electrode position distributionAlarm electrode440 150，±15，±30，±50，±75，±100，±150，±200 600 17 0，±15，±30，±50，±75，±100，±150，±200，±250 670 19 0，±15，±30，±50，±75，±100，±150，±200，±250，±300 800 190，±25，±50，±75，±100，±150，±200，±250，±300，±350≥100019pcs 、24 pcs 、32pcs 。

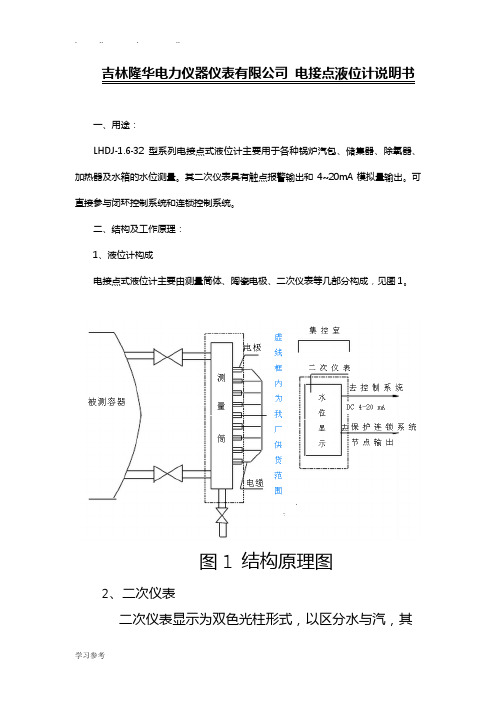

吉林隆华电力仪器仪表有限公司电接点液位计说明书一、用途：LHDJ-1.6-32 型系列电接点式液位计主要用于各种锅炉汽包、储集器、除氧器、加热器及水箱的水位测量。

其二次仪表具有触点报警输出和4~20mA模拟量输出。

可直接参与闭环控制系统和连锁控制系统。

二、结构及工作原理：1、液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。

图1 结构原理图2、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功能，直观显示水位。

二次仪表操作采用功能菜单方式，水位设定最大指示为24点，7路可在线编程的任意高低位报警输出（面板有报警指示灯），全部参数均可在线设定，并具有掉电记忆功能。

由于二次仪表是通用型设计，故可适应国内不大于24点水位、输出不多于7路开关量的各种电接点测量筒及各种地域的水阻值。

增强型二次仪表可提供4-20mA 模拟信号输出，适用于就地控制或与DCS系统连接。

同时，二次仪表利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，以延长电极的使用寿命。

3、测量筒结构：测量筒是液位计取得水位信号的重要设备，长度及测量点数按用户要求而定。

三、主要技术参数：1、测量筒1.1 公称压力：1.6~32MPa1.2 工作压力：1.0~21.5MPa1.3 工作温度：饱和温度1.4 接口方式：法兰连接或焊接1.5 连通管规格：¢38×51.6 排污管规格：¢28×41.7 筒体直径：1.6~10MPa（公称压力），¢89×1310~32MPa（公称压力）¢102×221.8 电极点数分布2、二次仪表2.1工作环境条件环境温度：-10℃—50℃相对湿度：<80% 无凝结2.2电源：AC220V±5% 50HZ <1A2.3被测液体阻抗条件：0-100KΩ2.4功耗：<20VA2.5盘装式2.6外形尺寸：160×80×145（mm)(高×宽×长）2.7表盘开口尺寸：152×76（mm)(高×宽)2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。

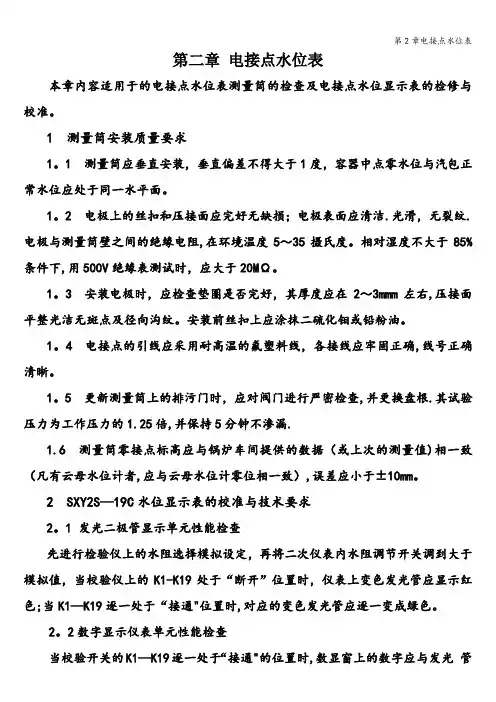

第二章电接点水位表本章内容适用于的电接点水位表测量筒的检查及电接点水位显示表的检修与校准。

1 测量筒安装质量要求1。

1 测量筒应垂直安装，垂直偏差不得大于1度，容器中点零水位与汽包正常水位应处于同一水平面。

1。

2 电极上的丝扣和压接面应完好无缺损；电极表面应清洁.光滑，无裂纹.电极与测量筒壁之间的绝缘电阻,在环境温度5～35摄氏度。

相对湿度不大于85%条件下,用500V绝缘表测试时，应大于20MΩ。

1。

3 安装电极时，应检查垫圈是否完好，其厚度应在2～3mmm左右,压接面平整光洁无斑点及径向沟纹。

安装前丝扣上应涂抹二硫化钼或铅粉油。

1。

4 电接点的引线应采用耐高温的氟塑料线，各接线应牢固正确,线号正确清晰。

1。

5 更新测量筒上的排污门时，应对阀门进行严密检查,并更换盘根.其试验压力为工作压力的1.25倍,并保持5分钟不渗漏.1.6 测量筒零接点标高应与锅炉车间提供的数据（或上次的测量值)相一致（凡有云母水位计者,应与云母水位计零位相一致）,误差应小于±10mm。

2 SXY2S—19C水位显示表的校准与技术要求2。

1 发光二极管显示单元性能检查先进行检验仪上的水阻选择模拟设定，再将二次仪表内水阻调节开关调到大于模拟值，当校验仪上的K1-K19处于“断开”位置时，仪表上变色发光管应显示红色;当K1—K19逐一处于“接通"位置时,对应的变色发光管应逐一变成绿色。

2。

2数字显示仪表单元性能检查当校验开关的K1—K19逐一处于“接通"的位置时,数显窗上的数字应与发光管显示的标尺刻度相一致。

如汽相位不足三点的绿色讯号出现，数字显示不会随之改变数值（因仪表显示是三点逻辑，逻辑判断位凝结水误导通）.2.3报警逻辑性能检查当仪表逐一“接通”或“断开”K1—K19时，仪表对应的报警点位置应有声光报警，同时对应的继电器动作，检验仪上的对应指示灯由红变绿。

高水位报警是达到动作，低水位报警是脱离动作.一般低水位是或门逻辑（即低1与低1的下一点是或门关系，低2与低2的下一点是或门关系）；一般高水位是与门逻辑关系（即高1与高1的下一点是与门关系,高2与高2的下一点是与门关系），如果需要防止高水位拒动，亦可将高水位编成或门逻辑.报警位的继电器输出每组由长开、中线、长闭三个接线点,分别在一个15芯插头上,通常3脚、4脚、5脚为一组低2 控制接点；5脚、7脚、8脚为一组低1控制接点；10脚、11脚、12脚为一组高1控制接点；13脚、14脚、15脚为一组高2 控制接点.1脚和9脚为220伏电源接线。

目录1．概述 2 2．技术特性 3 3．工作原理 7 4．仪表结构 8 5．使用方法 9 6．仪表成套性14一、概述UDZ—（SX)-02S型,UDZ—（SX）—01S型双色电接点液位计采用红绿两组发光管在显示中模拟水（绿)与汽（红），明显指示水位在容器中的位置，(01S型为中低压液位计,02S型为高压液位计，03S型为超高压液位计，04S型为超高高压液位计）整套仪表包括一次测量筒和二次仪表。

双色电接点液位计突出的优点,能适应锅炉变参数运行，在锅炉起停等变参数运行工况下,仪表均能在控制室内准确地显示水位。

由于它的水位容器截面较大、水柱的温降所引起的冷却误差远比云母（玻璃）水位计小。

电接点液位计的水容器离汽鼓很近、电接点至二次仪表又全是电信号传送、故本仪表不仅时延小，而且无机械传动所产生的变差和刻度误差、不需要进行误差计算和调整，不需要复杂的校验装置，使仪表检修,校验大为简化,电接点液位计构造简单、体积小、并省去了笨重的差压计、传压导管和阀门减少金属消耗量、减轻了工人的检修劳动强度.制造许可证号码：渝制00000677号。

双色电接点液位计具有工作原理和结构简单、造价低、显示直观、运行可靠、判断和排除故障方便、维修量小等优点。

还可根据用户需要，加装4—20mA信号输出,供用户远传控制。

03、04型测量筒根据30万以上电力机组工况超高压力和临界要求。

对整体密封性能，结构强度等要求更高，因此本结构选择合理的材质，改变了传统的结构，提高了运行中的安全系数。

同时新的结构给安装和维修带来很大方便。

本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量，但不适用于易燃易爆介质。

目前我厂生产的双色电接点液位计、接点是以超纯氧化铝瓷管作绝缘子的.一次测量筒共有几个接点、故二次仪表有几个显示点.另外二次仪表还具有越限报警、满水、缺水保护等性能。

率先通过ISO9001国际质量体系认证UDZ——191A型智能电接点双色水位计使用说明书铁岭铁光仪器仪表有限责任公司TIE LING TIE GUANG INSTRUMENT&APPARATUS CO．，LTD一、产品简介UDZ-191A型智能电接点双色水位计是我公司研制的智能型仪表，由测量筒和二次表配套组成，测量筒上的电接点安装位置与二次表上的发光二极管相对应，二次表在控制室内显示水位状态，并在水位异常时进行声光报警和连锁控制。

该仪表广泛用于锅炉汽包、水箱等各种不同压力、温度的水容器上。

该二次表采用了单片机和集成电路，可进行智能分析和判断，具有性能稳定、工作可靠、维修方便等优点。

二、主要功能１、数码管和发光二极管两种显示方式。

醒目直观的显示水、汽位置，发光二极管显示水相为绿色，汽相为红色，数码管显示的水位数值与发光二极管显示的水位刻度读数一致。

２、能测量出各电极当前阻值（单位KΩ）。

３、能在各种水质环境中工作，根据测得的水、汽阻值设定相应的临界值。

４、有开机自检功能，可自动检测面板上发光二极管和数码管的好坏。

５、常用仪表可设六点上、下限报警，上限为高I、高II、高III，下限为低I 、低II、低III，水位超限时，面板上同时声光报警。

继电器均为常开触点输出供外接使用。

６、有4－20mA信号输出。

７、采取了抗干扰措施，能克服线路多，传输距离长带来的各种干扰。

８、有自充电备用电源，可在220V电源断电时，自动维持仪表正常显示液位（用户可选项，选用请在合同中注明）。

三、技术参数１、工作电压：220V+22V、50Hz 。

２、二次表工作环境温度：-10~45℃，相对湿度≤85% 。

３、继电器输出结点容量：220V、3A 。

４、整机功率：10W 。

５、二次表开孔尺寸：76mm×151mm 。

６、工作时间：连续运行。

四、测量筒的结构和功能１、工作压力：0～22MPa２、工作温度：0～540℃３、测量筒中心距:670mm或按用户要求制造４、测点位置：0，+15，+30，+50，+75，+100，+150，+200，+250,+300或按用户要求配置。

率先通过ISO9001国际质量体系认证UDZ——191A型智能电接点双色水位计使用说明书铁岭铁光仪器仪表有限责任公司TIE LING TIE GUANG INSTRUMENT&APPARATUS CO．，LTD一、产品简介UDZ-191A型智能电接点双色水位计是我公司研制的智能型仪表，由测量筒和二次表配套组成，测量筒上的电接点安装位置与二次表上的发光二极管相对应，二次表在控制室内显示水位状态，并在水位异常时进行声光报警和连锁控制。

该仪表广泛用于锅炉汽包、水箱等各种不同压力、温度的水容器上。

该二次表采用了单片机和集成电路，可进行智能分析和判断，具有性能稳定、工作可靠、维修方便等优点。

二、主要功能１、数码管和发光二极管两种显示方式。

醒目直观的显示水、汽位置，发光二极管显示水相为绿色，汽相为红色，数码管显示的水位数值与发光二极管显示的水位刻度读数一致。

２、能测量出各电极当前阻值（单位KΩ）。

３、能在各种水质环境中工作，根据测得的水、汽阻值设定相应的临界值。

４、有开机自检功能，可自动检测面板上发光二极管和数码管的好坏。

５、常用仪表可设六点上、下限报警，上限为高I、高II、高III，下限为低I 、低II、低III，水位超限时，面板上同时声光报警。

继电器均为常开触点输出供外接使用。

６、有4－20mA信号输出。

７、采取了抗干扰措施，能克服线路多，传输距离长带来的各种干扰。

８、有自充电备用电源，可在220V电源断电时，自动维持仪表正常显示液位（用户可选项，选用请在合同中注明）。

三、技术参数１、工作电压：220V+22V、50Hz 。

２、二次表工作环境温度：-10~45℃，相对湿度≤85% 。

３、继电器输出结点容量：220V、3A 。

４、整机功率：10W 。

５、二次表开孔尺寸：76mm×151mm 。

６、工作时间：连续运行。

四、测量筒的结构和功能１、工作压力：0～22MPa２、工作温度：0～540℃３、测量筒中心距:670mm或按用户要求制造４、测点位置：0，+15，+30，+50，+75，+100，+150，+200，+250,+300或按用户要求配置。
