导线的加工工艺

导线加工通用工艺规范导线加工通用工艺规范1范围本规范规定了设备电气盒制作过程中安装导线的加工的技术要求、工艺方法和质量检验要求。

2引用文件下列文件中的有关条款通过引用而成为本规范的条款。

凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范但提倡使用本规范的各方探讨使用其最新版本的可能性。

凡不注日期或版次的引用文件，其最新版本适用本规范。

QJ 156A-1995 航天电子电气产品安装通用技术要求QJ 2945-1997 航天电子电气产品标记工艺技术要求GB 3131-88 锡铅焊料GB 9491-88 锡焊用液态焊剂(松香基)GB/T 14020-2006 氢化松香GB/T 678-2002 化学试剂乙醇3环境条件环境温度要求：20℃-30℃。

相对湿度要求：30%-75%。

照明光照度要求：工作台面不低于500lx。

4人员要求操作及检验人员应经过电装工艺的培训持证上岗，特种工艺人员需经专门考试的项目及应获得的等级资格证书。

5材料、工（量）具、设备要求5.1导线的性能、规格、牌号及各项技术指标均符合设计及工艺文件的规定。

5.2导线材料必须具有合格证明，并在贮存期内使用。

5.3加工过程中使用的工具、设备、量具必须具合格证明，并按规定进行定期检定、在检定的有效期内使用。

6工艺方法及步骤6.1裁线6.1.1裁线技术要求按照工艺文件规定和要求的几何长度量切导线，用直尺量取导线，量切导线时导线应呈自然平直状态，不应扭曲变形，也不应拉的过紧；导线的量切长度可按端头返修三次所需的长度留出余量；切线时不应损坏未切部位的绝缘层、介电层和屏蔽层，不应对电线、电缆造成任何畸变或损伤；测量长度时不应为了满足长度要求而强拉电线；电线、电缆在切割结束后，在长期不用的情况下，尤其是镀锡电线，应对线轴上的电线头部采取密封保护措施（如图1），以保证良好的焊接性能。

图 1 线头密封保护措施6.1.2裁线检验1）使用直尺测量导线的长度是否和接线表规定的一致；2）目测检验裁剪后的导线绝缘皮是否破损，导致导线线芯裸露；3）使用放大镜观察导线切口，判别导线是否合格。

电缆加工工艺流程电缆加工工艺流程是指将原料电线通过一系列工艺处理和加工，制成符合使用要求的电缆产品的过程。

电缆加工工艺流程主要包括原料准备、导线绝缘、编织层加工、护套加工、检测及包装等环节。

首先，进行原料准备。

在电缆加工过程中，需要准备各种类型的电线作为原料。

根据不同的需求，选取合适的规格、材质和颜色的电线。

同时，还需要准备各种加工设备和工具，如导线剥皮机、导线剥露台、导线绝缘线，以及编织机、护套机等。

接着，进行导线绝缘工艺。

在导线绝缘过程中，首先需要将导线放入导线剥皮机中，去除导线表面的绝缘层，露出金属导体。

然后，将导线通过导线绝缘线，将导线表面涂上绝缘材料，如聚氯乙烯(PVC)或交联聚乙烯(XLPE)等。

绝缘材料的选择需要根据电缆的使用环境和要求进行调整。

之后，进行编织层加工。

编织层是为了增加电缆的拉伸强度和抗剪强度，保护电缆中的绝缘层。

在编织层加工过程中，将导线通过编织机，将织物编织在导线的外部。

织物可以是聚酯纤维、尼龙丝或玻璃纤维等材料。

随后，进行护套加工。

护套是对电缆进行保护和绝缘的外部层。

在护套加工过程中，将编织层覆盖在绝缘导线的外部，形成护套层。

护套层可以是PVC、尼龙、低烟无卤材料等，具体选择需要根据电缆使用环境和要求进行调整。

接下来，进行检测环节。

在检测环节中，将制成的电缆进行一系列的检测和测试，如电气性能测试、物理性能测试和可靠性测试等。

通过这些测试，可以确保电缆的质量和使用性能符合要求。

最后，进行包装。

将检测合格的电缆进行打包和标识，以便运输和使用时的方便。

总之，电缆加工工艺流程是一个复杂而严谨的过程。

在整个加工过程中，需要精细的操作和高质量的材料，以保证制成的电缆品质和使用性能符合要求。

电缆的加工工艺流程不仅关乎产品质量，还关系到电缆的安全可靠性和使用寿命。

因此，电缆生产企业需要严格按照工艺流程操作，确保生产出的产品质量达到标准。

绝缘导线及其加工工艺规范（连接线作业指导书）绝缘导线及其加工（包括开线、剥头、焊接、压接、扎线）在电子产品的加工装配中占有重要位置。

实践中发现，出现故障的电子产品中，导线焊接、压接的失效率，往往高于PCB 板，因此，必须把绝缘导线及其加工纳入产品实现的特殊过程进行规范，并加以监控。

1、常用连接导线电子装配常用绝缘导线有三类，如图1所示。

a 、单股绝缘导线，绝缘层内只有一根导线，俗称“硬线”容易成型 固定，常用于固定位置连接。

漆包线也属于此范围，只不过它的 绝缘层不是塑胶，而是绝缘漆。

b 、多股绝缘导线，绝缘层内有4根以上的导线，俗称“软线”，使用 最为广泛。

c 、屏蔽线，在弱信号的传输中应用很广，同样结构的还有高频传输线。

2、绝缘导线焊接前处理 2.1导线裁剪（俗称“开线”）绝缘导线应按先长后短的顺序，用斜口钳进行剪切，剪裁绝缘表1绝缘导线长度（mm ）50 50～100 100～200 200～500 500～1000 1000以上公差（mm ） +3+5+5～+10 +10～+15+15～+20+30表2绝缘导线规格 Φ0.22～Φ0.61mmΦ0.63～Φ2.24mmΦ2.5mm 以上检验空隙长度mm1～32～43～6导线时要拉直再剪。

剪线长度按产品设计文件导线表中规定执行，长度应符合要求（一般情况可按表1选择公差）。

绝缘导线的绝缘层不允许损伤，芯线应无锈蚀，绝缘层已损坏或芯线有锈蚀的绝缘导线不能使用。

2.2剥绝缘层导线焊接前要除去末端绝缘层。

剥除绝缘层采用专用工具——机械剥线钳。

a 、使用合格的剥线钳，剥线钳尺寸必须符合线径要求。

有缺陷的剥线钳 不得使用；b 、剥线时，要注意：对单股线（硬线）不应伤及导线，对多股线（软线） 及屏蔽线芯线不能出现断（股）线；c 、剥线长度，一般为5～8mm 。

其值包涵导线的检验空隙。

检验空隙的长 度按导线规格不同而不同，如表2。

d 、多股线（软线）剥除绝缘层后，应将芯线拧成螺丝状。

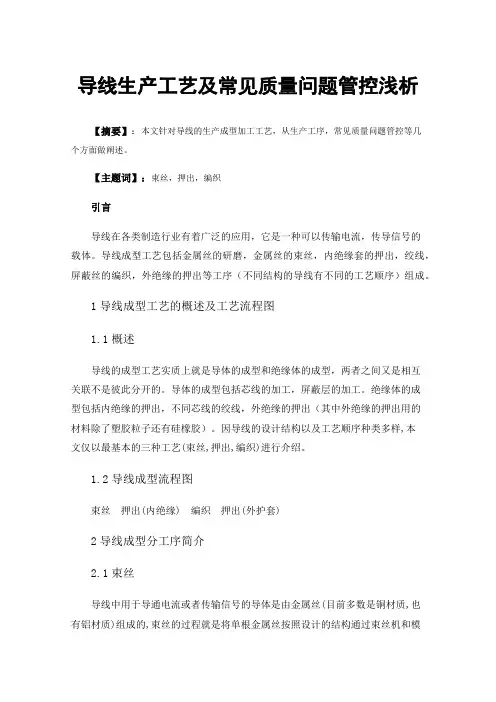

导线生产工艺及常见质量问题管控浅析【摘要】：本文针对导线的生产成型加工工艺，从生产工序，常见质量问题管控等几个方面做阐述。

【主题词】：束丝，押出，编织引言导线在各类制造行业有着广泛的应用，它是一种可以传输电流，传导信号的载体。

导线成型工艺包括金属丝的研磨，金属丝的束丝，内绝缘套的押出，绞线，屏蔽丝的编织，外绝缘的押出等工序（不同结构的导线有不同的工艺顺序）组成。

1导线成型工艺的概述及工艺流程图1.1概述导线的成型工艺实质上就是导体的成型和绝缘体的成型，两者之间又是相互关联不是彼此分开的。

导体的成型包括芯线的加工，屏蔽层的加工。

绝缘体的成型包括内绝缘的押出，不同芯线的绞线，外绝缘的押出（其中外绝缘的押出用的材料除了塑胶粒子还有硅橡胶）。

因导线的设计结构以及工艺顺序种类多样,本文仅以最基本的三种工艺(束丝,押出,编织)进行介绍。

1.2导线成型流程图束丝押出(内绝缘)编织押出(外护套)2导线成型分工序简介2.1束丝导线中用于导通电流或者传输信号的导体是由金属丝(目前多数是铜材质,也有铝材质)组成的,束丝的过程就是将单根金属丝按照设计的结构通过束丝机和模治具将多根金属丝加工成束状导体。

束丝工序的模治具包括节距轮,束丝模,配重块等(见下图),使用的检测工具包括千分尺,直尺等.束丝工序的产品检测重点：(1)绞距，检测工具为直尺(2)外观：圆整、无毛头、跳股、擦伤、刮伤、断丝、少丝、绞距均匀、无跳股或跳丝现象。

2.2押出（内绝缘&外护套）押出工艺就是将塑胶粒子（材质包括PVC，TPE,交联聚乙烯等）通过注塑的方式包裹成型在金属导体的外面。

2.2.1押出工序开机前的准备工作包括：1.开启设备电源，检查设备有无异常等状态，对测径仪、火花机等关键测量仪器进行点检；对机身机头等区域开始预加热。

2.按照工艺规定领取相应的原材料、模具；对于需要喷印标识的线材，提前在喷码机上编辑好喷印内容。

3.按照工艺规定材料种类及温度要求，调整机器各温区温度。

电缆的生产工艺流程
《电缆的生产工艺流程》
电缆的生产工艺是一个复杂的过程，需要经过多道工序才能完成。

下面是电缆的生产工艺流程：
1. 原料准备：首先，需要准备各种原料，包括金属导线、绝缘材料、护套材料等。

这些原料需要经过严格的品质检验，确保符合生产要求。

2. 金属导线生产：金属导线是电缆的主要导电材料，通常采用铜或铝等金属制造。

通过拉丝、绞线等工艺将金属原料加工成符合规格的导线。

3. 绝缘材料处理：绝缘材料是用来包裹金属导线，防止电流泄露的材料。

通常采用塑料或橡胶等绝缘材料，需要通过挤出、涂覆等工艺加工成成型。

4. 绞合：将金属导线和绝缘材料按照设计要求进行编绞，形成电缆的基本结构。

5. 护套加工：电缆的护套是用来保护电缆免受外界环境影响的材料，通常采用聚乙烯、聚氯乙烯等材料，需要经过挤出、注塑等工艺进行成型。

6. 整体成型：将编绞好的电缆芯线和护套进行整体成型，形成成品电缆。

7. 检验和包装：对成品电缆进行质量检验，确保其符合标准要求。

然后进行包装，准备出厂。

以上就是电缆的生产工艺流程，每一个环节都需要严格把关，确保生产出的电缆具有良好的品质和性能。

fc排线加工工艺FC排线加工工艺是一种常见的电子产品加工工艺，适用于各种电子设备中。

本文将介绍FC排线加工工艺的基本概念、工艺流程以及常见的注意事项。

一、FC排线加工工艺的基本概念FC排线是一种柔性电路板，通过特殊的工艺将金属导线封装在柔性基材中，具有较好的柔性和抗折弯性能。

FC排线在电子产品中起到连接和传输信号的作用，广泛应用于手机、平板电脑、电视等设备中。

二、FC排线加工工艺流程1. 材料准备：选择适合的柔性基材和金属导线，并按照要求进行切割和清洗处理。

2. 印刷制作：将金属导线通过印刷工艺固定在柔性基材上，形成导线图案。

3. 电镀处理：将印刷好的柔性基材进行电镀处理，以增加导线的导电性和耐腐蚀性。

4. 裁切加工：根据产品的尺寸要求，将电镀好的柔性基材切割成所需的尺寸和形状。

5. 弯曲成型：通过加热和机械弯曲的方式，将柔性基材弯曲成产品所需的形状，以适应不同设备的布局要求。

6. 终检包装：对加工好的FC排线进行严格的质量检测，合格后进行包装，以便后续的装配和使用。

三、FC排线加工工艺的注意事项1. 材料选择：根据产品的使用环境和要求，选择适合的柔性基材和金属导线，以保证产品的性能和可靠性。

2. 工艺控制：严格控制印刷、电镀、裁切和弯曲成型等工艺环节的参数，确保产品的质量一致性和稳定性。

3. 设备要求：使用高精度的加工设备和工艺工装，以确保加工精度和产品的一致性。

4. 检测手段：采用适当的检测手段，如X射线检测和电气性能测试等，对产品进行全面的检测，以确保产品的质量和可靠性。

5. 工人技能：培训和提高工人的技能水平，确保操作规范和工艺要求的达标。

FC排线加工工艺是一种重要的电子产品加工工艺，通过特殊的工艺流程将金属导线封装在柔性基材中，具有较好的柔性和抗折弯性能。

在加工过程中需要注意材料选择、工艺控制、设备要求、检测手段和工人技能等方面，以确保产品的质量和可靠性。

希望本文能够对读者了解FC排线加工工艺有所帮助。

导线加工通用工艺规导线加工通用工艺规1围本规规定了设备电气盒制作过程中安装导线的加工的技术要求、工艺方法和质量检验要求。

2引用文件下列文件中的有关条款通过引用而成为本规的条款。

凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的容）或修订版本都不适用于本规但提倡使用本规的各方探讨使用其最新版本的可能性。

凡不注日期或版次的引用文件，其最新版本适用本规。

QJ 156A-1995 航天电子电气产品安装通用技术要求QJ 2945-1997 航天电子电气产品标记工艺技术要求GB 3131-88 锡铅焊料GB 9491-88 锡焊用液态焊剂(松香基)GB/T 14020-2006 氢化松香GB/T 678-2002 化学试剂乙醇3环境条件环境温度要求：20℃-30℃。

相对湿度要求：30%-75%。

照明光照度要求：工作台面不低于500lx。

4人员要求操作及检验人员应经过电装工艺的培训持证上岗，特种工艺人员需经专门考试的项目及应获得的等级书。

5材料、工（量）具、设备要求5.1导线的性能、规格、牌号及各项技术指标均符合设计及工艺文件的规定。

5.2导线材料必须具有合格证明，并在贮存期使用。

5.3加工过程中使用的工具、设备、量具必须具合格证明，并按规定进行定期检定、在检定的有效期使用。

6工艺方法及步骤6.1裁线6.1.1裁线技术要求按照工艺文件规定和要求的几何长度量切导线，用直尺量取导线，量切导线时导线应呈自然平直状态，不应扭曲变形，也不应拉的过紧；导线的量切长度可按端头返修三次所需的长度留出余量；切线时不应损坏未切部位的绝缘层、介电层和屏蔽层，不应对电线、电缆造成任何畸变或损伤；测量长度时不应为了满足长度要求而强拉电线；电线、电缆在切割结束后，在长期不用的情况下，尤其是镀锡电线，应对线轴上的电线头部采取密封保护措施（如图1），以保证良好的焊接性能。

图 1 线头密封保护措施6.1.2裁线检验1）使用直尺测量导线的长度是否和接线表规定的一致；2）目测检验裁剪后的导线绝缘皮是否破损，导致导线线芯裸露；3）使用放大镜观察导线切口，判别导线是否合格。

导线加工通用工艺设计规范导线是通电的电缆组件，用于在电气设备和电路中传输电能或信号。

为了确保导线加工的质量和可靠性，制定导线加工通用工艺设计规范是非常必要的。

以下是一份关于导线加工通用工艺设计规范的建议，供参考：一、导线选择1.根据工作环境和电流负载的要求选择合适的导线材质和横截面积。

2.导线材质应具有良好的导电性和耐腐蚀性。

3.确保导线的导电截面面积符合设计要求。

二、导线剥皮1.根据需要在导线两端剥去一定长度的绝缘层。

2.导线剥皮宽度应符合设计要求，确保与接头或连接件的匹配。

3.导线剥皮过程中要避免损伤导线的导电核心。

三、导线标识1.在导线外表面进行标识，以便于安装和维护。

2.导线标识应包括导线编号、电压等级和导线型号等信息。

3.标识应持久耐用，不易褪色或擦拭掉。

四、导线绝缘处理1.导线暴露在潮湿或腐蚀性环境中时，应进行绝缘处理以保护导线。

2.使用绝缘带、绝缘套或绝缘漆等材料对导线进行绝缘处理。

3.绝缘材料应与导线材质相容，并具有良好的绝缘性能。

五、导线连接1.导线连接应牢固可靠，接触电阻低，不产生过多的电流损耗。

2.导线连接点应采用焊接、螺栓或压接等方式进行固定，确保接触紧密。

3.导线连接处应进行防腐处理，以延长导线使用寿命。

六、导线保护1.导线暴露在易损坏的环境中时，应采取适当的保护措施，如管道、护套等。

2.导线保护材料应具有耐用性和耐腐蚀性，并能防止外界物质对导线的侵蚀。

3.导线保护措施应符合国家相关标准和安全要求。

七、导线质量检测1.对导线加工后进行质量检测，包括导线参数、绝缘性能和连接可靠性等。

2.使用合适的测试仪器和设备进行检测，确保导线符合设计要求和相关标准。

3.对不合格的导线及时进行处理，包括修复、更换或重新加工。

八、导线文件管理1.对导线加工的相关文件进行管理，包括加工图纸、工艺文件和质量记录等。

2.确保文件的准确性和可追溯性，便于后续工作的查阅和追踪。

3.导线加工过程中的文件管理应符合质量管理体系的要求和规定。
