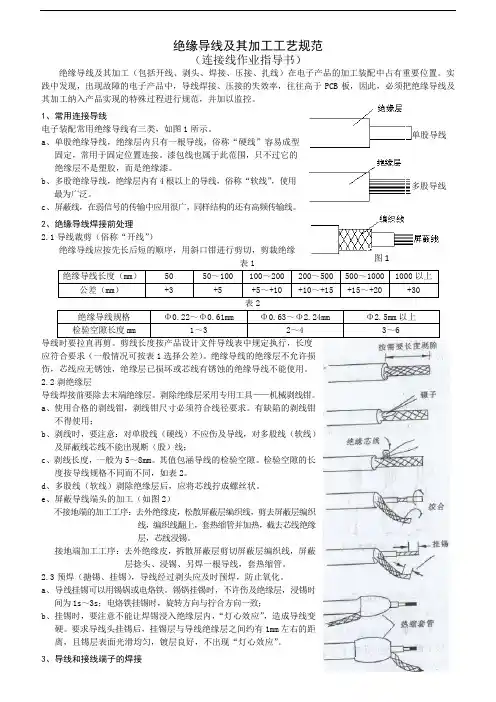

绝缘导线及其加工工艺规范(连接线作业指导书)绝缘导线及其加工(包括开线、剥头、焊接、压接、扎线)在电子产品的加工装配中占有重要位置。
实践中发现,出现故障的电子产品中,导线焊接、压接的失效率,往往高于PCB 板,因此,必须把绝缘导线及其加工纳入产品实现的特殊过程进行规范,并加以监控。
1、常用连接导线电子装配常用绝缘导线有三类,如图1所示。
a 、单股绝缘导线,绝缘层内只有一根导线,俗称“硬线”容易成型 固定,常用于固定位置连接。
漆包线也属于此范围,只不过它的 绝缘层不是塑胶,而是绝缘漆。
b 、多股绝缘导线,绝缘层内有4根以上的导线,俗称“软线”,使用 最为广泛。
c 、屏蔽线,在弱信号的传输中应用很广,同样结构的还有高频传输线。
2、绝缘导线焊接前处理 2.1导线裁剪(俗称“开线”)绝缘导线应按先长后短的顺序,用斜口钳进行剪切,剪裁绝缘表1绝缘导线长度(mm )50 50~100 100~200 200~500 500~1000 1000以上公差(mm ) +3+5+5~+10 +10~+15+15~+20+30表2绝缘导线规格 Φ0.22~Φ0.61mmΦ0.63~Φ2.24mmΦ2.5mm 以上检验空隙长度mm1~32~43~6导线时要拉直再剪。
剪线长度按产品设计文件导线表中规定执行,长度应符合要求(一般情况可按表1选择公差)。
绝缘导线的绝缘层不允许损伤,芯线应无锈蚀,绝缘层已损坏或芯线有锈蚀的绝缘导线不能使用。
2.2剥绝缘层导线焊接前要除去末端绝缘层。
剥除绝缘层采用专用工具——机械剥线钳。
a 、使用合格的剥线钳,剥线钳尺寸必须符合线径要求。
有缺陷的剥线钳 不得使用;b 、剥线时,要注意:对单股线(硬线)不应伤及导线,对多股线(软线) 及屏蔽线芯线不能出现断(股)线;c 、剥线长度,一般为5~8mm 。
其值包涵导线的检验空隙。
检验空隙的长 度按导线规格不同而不同,如表2。
d 、多股线(软线)剥除绝缘层后,应将芯线拧成螺丝状。
电子及电气安装工艺规范第1版共52页江苏中航动力控制有限公司2008年06月文件编审会签审批发放部门1 适用范围本规范规定了本公司电子产品安装、焊接及导线连接和电气设备安装的通用工艺要求。
本规范适用于本公司各种电子产品以及电气设备的装联。
2 引用文件Q/14S.J11-2004 电装工艺规范(第六一四研究所所标)3工艺过程3.1 电子产品准备——元器件成型——元器件零组件的安装、固定——元器件的焊接——自检——补充装焊——清洗烘干——调试老化——检验——补充装焊——检验3.2 电器产品准备——元器件成型——元器件零组件的安装、固定——元器件的焊接——自检——补充装焊——清洗烘干——调试老化——导线的加工——机械装配——整机安装——整机调试——自检——检验——补充装配——检验3.3 电气产品准备——电气零部件的机械装配和固定——母线的装配和固定——电气零部件间的导线加工——电气零部件间的导线连接——自检——检验——补充装配——检验4 一般要求4.1 人员要求a)各岗位的操作人员必须有相应的上岗证;b)要有科学严谨的态度,严格按工艺要求操作。
4.2 工作场地及环境要求a)温度应为15℃~30℃;b)应通风,相对湿度为30%~75%;c)照明度应在500lx~750lx范围;d)各工作部位应配备相应的工作台、电源(零线与地线应分开);e)各工作部位在工作时间内只应放置由工艺规程规定的用于指定工作的零部件、必要的工艺装备及技术文件;f)工具、器材、文件、产品应定置定位;g)应划分工作区和非工作区,工作场所应始终保持清洁。
4.3 防静电要求a)工作台应铺防静电桌垫并良好接地;b)进入工作场地须穿防静电服、防静电鞋;c)触摸产品内部模块,装焊元器件时须带防静电手腕;d)静电敏感元器件在发放、传递、装联过程中应有防静电措施。
4.4 操作要求操作时应严格按现行有效的工艺文件进行:a)发现影响装焊质量的问题应及时向工艺员反映,操作员不得擅自处理;b)元件插装后要进行定向、定位复查,在确认无误后再进行焊接;c)易碎、热敏和精密元器件成型、安装及焊接应严格按具体工艺文件规定执行;d)在装焊等工序中,应保持手干净无油腻,必要时可带手指套进行操作;检验岗位等需触摸PCB的应戴防静电手套;清洗后的印制板组装件不得用手触摸,以后的操作一律戴防静电手套。

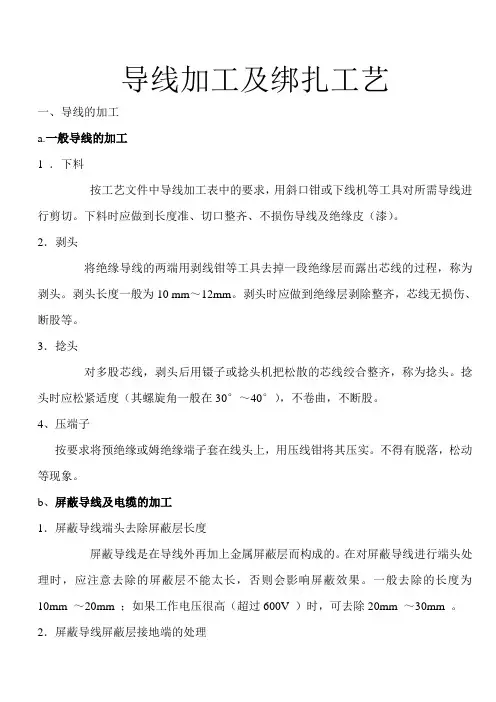

导线加工及绑扎工艺一、导线的加工a.一般导线的加工1 .下料按工艺文件中导线加工表中的要求,用斜口钳或下线机等工具对所需导线进行剪切。
下料时应做到长度准、切口整齐、不损伤导线及绝缘皮(漆)。
2.剥头将绝缘导线的两端用剥线钳等工具去掉一段绝缘层而露出芯线的过程,称为剥头。
剥头长度一般为10 mm~12mm。
剥头时应做到绝缘层剥除整齐,芯线无损伤、断股等。
3.捻头对多股芯线,剥头后用镊子或捻头机把松散的芯线绞合整齐,称为捻头。
捻头时应松紧适度(其螺旋角一般在30°~40°),不卷曲,不断股。
4、压端子按要求将预绝缘或姆绝缘端子套在线头上,用压线钳将其压实。
不得有脱落,松动等现象。
b、屏蔽导线及电缆的加工1.屏蔽导线端头去除屏蔽层长度屏蔽导线是在导线外再加上金属屏蔽层而构成的。
在对屏蔽导线进行端头处理时,应注意去除的屏蔽层不能太长,否则会影响屏蔽效果。
一般去除的长度为10mm ~20mm ;如果工作电压很高(超过600V )时,可去除20mm ~30mm 。
2.屏蔽导线屏蔽层接地端的处理屏蔽导线的屏蔽层一般都需接到电路的地端,以产生更好的屏蔽效果。
屏蔽层的接地线制作通常有以下几种方法。
(1)直接用屏蔽层制作制作方法如下图所示,在屏蔽导线端部附近把屏蔽层开一小孔,挑出绝缘线,然后把剥脱的屏蔽层线整形并套热缩套管。
注意,套热缩套管用热风枪吹时露头不能太长,不宜吹得太久,形成很长的硬结便好。
1.屏蔽线抽头 2、屏蔽线整形套管二、布线1. 布线目的美观,占用空间少,还保证了电路工作的稳定性,更便于检查、测试和维修。
2. 布线要求(1) 按连接表顺序、沿最短路线敷设、布线应平直整齐。
(2) 顺序一般是先布长线后布短线。
(3) 分支导线和屏蔽线应敷设在束线下面。
(4) 先敷设小截面导线后敷设大截面导线。
(5) 输入、输出线不要排在一个线把内,并要与电源线分开,以防止信号受到干扰。
若必须排在一起时,需使用屏蔽导线。
导线加工通用工艺规范
导线加工通用工艺规范
1范围
本规范规定了设备电气盒制作过程中安装导线的加工的技术要求、工艺方法和质量检验要求。
2引用文件
下列文件中的有关条款通过引用而成为本规范的条款。
凡注日期或版次的引用文件,其后的任何修改单(不包括勘误的内容)或修订版本都不适用于本规范但提倡使用本规范的各方探讨使用其最新版本的可能性。
凡不注日期或版次的引用文件,其最新版本适用本规范。
QJ 156A-1995航天电子电气产品安装通用技术要求
QJ 2945-1997航天电子电气产品标记工艺技术要求
GB 3131-88 锡铅焊料
GB 9491-88 锡焊用液态焊剂(松香基)
GB/T 14020-2006 氢化松香
GB/T 678-2002化学试剂乙醇
3环境条件
环境温度要求:20 C -30 C。
相对湿度要求:30%-75%
照明光照度要求:工作台面不低于500lx。
4人员要求
操作及检验人员应经过电装工艺的培训持证上岗,特种工艺人员需经专门考试的项目及应获得的等级资格证书。
5材料、工(量)具、设备要求
5.1导线的性能、规格、牌号及各项技术指标均符合设计及工艺文件的规定。
5.2导线材料必须具有合格证明,并在贮存期内使用。
5.3加工过程中使用的工具、设备、量具必须具合格证明,并按规定进行定期检定、在检定的有效
期内使用。
6工艺方法及步骤
6.1裁线
6.1.1 裁线技术要求
按照工艺文件规定和要求的几何长度量切导线,用直尺量取导线,量切导线时导线应呈自然平直状态,不应扭曲变形,也不应拉的过紧;
导线的量切长度可按端头返修三次所需的长度留出余量;
切线时不应损坏未切部位的绝缘层、介电层和屏蔽层,不应对电线、电缆造成任何畸变或损伤;
测量长度时不应为了满足长度要求而强拉电线;
电线、电缆在切割结束后,在长期不用的情况下,尤其是镀锡电线,应对线轴上的电线头部采取密封保护措施(如图1),以保证良好的焊接性能。
图1 线头密封保护措施
6.1.2 裁线检验
1) 使用直尺测量导线的长度是否和接线表规定的一致; 2) 目测检验裁剪后的导线绝缘皮是否破损,导致导线线芯裸露; 3) 使用放大镜观察导线切口,判别导线是否合格。
图2合格截面
图3不合格截面
6.2剥头 6.2.1
剥头技术要求
1 )导线剥头应使用热控型剥头工具并在具有排风设施或通风的场所进行; 2)导线两端的剥头见图 4,L1、L2应符合工艺文件的规定;
L.
X X
0 0 x x xi
LiJ
■
图4
3)导线的纤维绕包绝缘层可用热控型剥线工具去除。
对聚氯乙烯绝缘层内有纤维绕包 的安装
线,为保证纤维绕包内绝缘不外露,剥头前可将聚氯乙烯绝缘层往后抹动一 下,剥头后将聚氯乙烯绝缘层往前抹动,使纤维绕包绝缘层缩在聚氯乙烯绝缘层内 约2mm 左右,见图5;
图5对绝缘层内有纤维绕包的导线剥头方法
4)导线的剥头工具应与导线规格相匹配,不应将导线绝缘层烧焦或烧成黑色,也不应 将导线的
绝缘层剥成斜角型,见图
6;
聚氯乙烯绝缘层 纤雅绕包绝缘帳
- f — •—
“
----- i
-------- —•—■
11
I
(15-1 2
图6两种不合格的剥头
5) 导线剥头时绝缘层、屏蔽层以及护套的切除应整齐,导线的芯线无损伤; 6) 导线端头处理剥除的绝缘层、 屏蔽层及留下的其它多余物,
应置放于专用的容器内,
不得随意丢弃;
7) 剥除绝缘层的导线芯线应在 4小时内进行搪锡或压接处理。
622 剥线步骤
1) 第一步:调节电剥线钳的可移动金属片到合适的位置,确保导线剥线后的芯线长度 符合工艺
文件要求或规定;
2) 第二步:给电剥线钳通电,打开电剥线钳的电源开关,调节电剥线钳的加热档位到
工艺文件规定的幅度,一般聚氯乙烯绝缘层的导线热剥调温幅度为 50%
3) 最后:在电剥线钳加热到恒温后,将需要剥线的导线按照线型送入剥线钳对应的刀 口档位进
行剥线。
6.2.3
剥头检验
剥头应符合6.2.1条的技术要求,导线剥线允许最大切断股线数控制范围,见表 1 :
表1剥线允许最大切断股线数控制范围:
股线数
允许的最多可刮伤、割伤或切断的 股线数(压接工艺)
允许的最多可刮伤、割伤或切断的 股线
数(焊接工艺)
2-6 0 0 7-15 0 1 16-25 0 2 26-40 3 3 41-60 4 4 61-120 5 5 121或更多
5%
5%
6.3搪锡 6.3.1 脱去绝缘层的芯线应及时进行搪锡处理,所用的锡铅料应符合
GB/T3131或技术文 件的规定。
6.3.2 6.3.2将芯线蘸取适量的助焊剂后垂直浸入锡锅中进行搪锡,
一般锡锅中焊料测试
为280C± 10C ,搪锡时间为 1s 〜2s 。
助焊剂使用 GB/T9491中的R 型或RMA 型。
6.3.3 6.3.3用电烙铁搪锡时应根据芯线截面积的大小选用不同的烙铁咀, 一般搪锡温度 为300C± 10C ,搪锡时间不大于
3s 。
6.3.4
6.3.4多股芯线的搪锡,应使焊料浸透到芯线之间,芯线根部应留 0.5mm 〜1mm 的
不搪锡长度,见图 7:
图7搪锡要求(单位为毫米)
635 搪锡后的芯线表面应光洁、平滑、无拉尖,焊料润湿完善,分布均匀,略显芯线轮廓。
6.3.6 搪锡后的芯线用无水乙醇擦洗干净,表面不应粘附焊料、焊剂的残渣等多余物。
6.3.7 自制助焊剂中的氢化松香应符合GB/T14020要求,无水乙醇应符合GB/T678要求,
配比氢化松香30%无水乙醇70%
7质量检验要求
7.1来料检验
7.1.1 检查导线的型号规格:应符合产品工艺文件的要求,并具有质量检验员部门的合格证明文
件。
7.1.2 检查导线的外观质量:用目视法进行检查,导线外观应平直、清洁、绝缘层或护
套无气泡、凸瘤、裂痕等;屏蔽线的金属编织层应无锈蚀,金属编织线的断接处在1m长度内只可有一处,断接的金属丝应不多于2根。
7.1.3 检查导线的芯线:用万用表测量来料导线芯线的通断情况,然后顺首尾(切除20mm
后)或中间按需抽样检查导线芯的外观,应不氧化、无缺陷。
7.1.4 检查芯线的可焊性:将抽样的导线进行搪锡,然后检查焊料的润湿情况。
7.2端头处理检验
7.2.1 导线的裁线长度应符合技术文件的规定,导线绝缘层、护套切割端应整齐,芯线端面应无缺
陷。
7.2.2 脱头后的芯线应不卷曲、无刻痕、无断股等。
绝缘层应无擦伤、压伤或开裂,厚
度应无变化。
塑料绝缘层变色长度应不超过2mm
7.2.3 纤维编织的外绝缘层或护套剥头后编织层应不松散;纤维包内的绝缘层剥头后应不外漏。
7.2.4 屏蔽线的端头处理应不损伤金属编织层和导线的绝缘层。
7.2.5 搪锡后的芯线表面应整齐、平滑,焊料渗透到多股绞合芯线之间。
润湿良好,焊料分布均
匀,无拉尖、毛刺等现象。
7.2.6 清洗后的导线表面应整洁、干净、表面无焊剂、焊料渣等污物。
7.2.7 导线标记正确,字迹清晰、易识别、附着牢固。
7.2.8 导线加工合格判断见附表2〜附表4的图例。
附表2:绝缘皮质量判定准则(焊前)
绝缘皮参差不齐或粗糙(磨损、拖尾、 以及突出)的部分大于线径的
50%或
1.0mm[0.039in],取两者中的较大者
结果 判断依据
合格
绝缘皮加工切口整洁,无任何收
缩、 拉伸、
磨损、变色、烧焦的痕迹。
绝缘皮厚度减少20%^上
绝缘皮厚度减少20%^上
不合格
绝缘皮熔入导线股线内
绝缘皮被烧焦
1、股线没有压扁、散开、弯曲、打结或其他
形变。
2、股线原状未受干扰。
导线股线未被刮伤、割伤、切伤、挤
压、刻伤或其他损伤。
股线被割伤、折伤、刮伤或切断,只要一
根导线内损伤或切断的股线数目没有超出
表6-2的规定范围。
合格
不合格一根导线内损伤(刮伤、刻伤或切断)的股线数目超出了表6-2的规定范围
股线发散超过导线的绝缘皮外径
结果
附表3:导体质量判定准则(焊前)
判断依据图片。
