熔断器——高压限流熔断器的知识

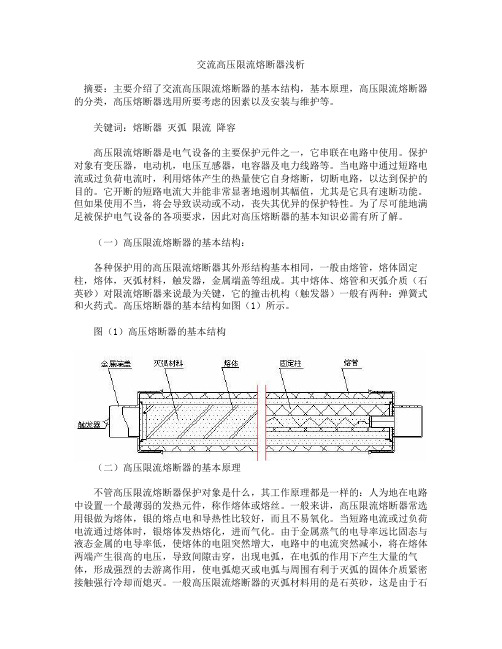

交流高压限流熔断器浅析摘要：主要介绍了交流高压限流熔断器的基本结构，基本原理，高压限流熔断器的分类，高压熔断器选用所要考虑的因素以及安装与维护等。

关键词：熔断器灭弧限流降容高压限流熔断器是电气设备的主要保护元件之一，它串联在电路中使用。

保护对象有变压器，电动机，电压互感器，电容器及电力线路等。

当电路中通过短路电流或过负荷电流时，利用熔体产生的热量使它自身熔断，切断电路，以达到保护的目的。

它开断的短路电流大并能非常显著地遏制其幅值，尤其是它具有速断功能。

但如果使用不当，将会导致误动或不动，丧失其优异的保护特性。

为了尽可能地满足被保护电气设备的各项要求，因此对高压熔断器的基本知识必需有所了解。

（一）高压限流熔断器的基本结构：各种保护用的高压限流熔断器其外形结构基本相同，一般由熔管，熔体固定柱，熔体，灭弧材料，触发器，金属端盖等组成。

其中熔体、熔管和灭弧介质（石英砂）对限流熔断器来说最为关键，它的撞击机构（触发器）一般有两种：弹簧式和火药式。

高压熔断器的基本结构如图（1）所示。

图（1）高压熔断器的基本结构（二）高压限流熔断器的基本原理不管高压限流熔断器保护对象是什么，其工作原理都是一样的：人为地在电路中设置一个最薄弱的发热元件，称作熔体或熔丝。

一般来讲，高压限流熔断器常选用银做为熔体，银的熔点电和导热性比较好，而且不易氧化。

当短路电流或过负荷电流通过熔体时，银熔体发热熔化，进而气化。

由于金属蒸气的电导率远比固态与液态金属的电导率低，使熔体的电阻突然增大，电路中的电流突然减小，将在熔体两端产生很高的电压，导致间隙击穿，出现电弧，在电弧的作用下产生大量的气体，形成强烈的去游离作用，使电弧熄灭或电弧与周围有利于灭弧的固体介质紧密接触强行冷却而熄灭。

一般高压限流熔断器的灭弧材料用的是石英砂，这是由于石英砂具有较高的导热性和绝缘性能，并且与电弧有很大的接触面积，便于吸收电弧能量。

充入熔管的石英砂形成大量细小的固体介质狭缝狭沟，对电弧起分割、冷却和表面吸附（带电粒子）作用，同时缝隙内骤增的气体压力也对电弧起强烈的去游离作用，所以电弧被迅速熄灭。

什么是高压熔断器高压熔断器基础知识导读高压熔断器必须在额定的电压下工作，因此，工作电压要依照其最大额定电压。

下面小编就来仔细说说什么是高压熔断器，高压熔断器主要参数有哪些，又如何选择高压熔断器的型号的。

高压熔断器必须在额定的电压下工作，因此，工作电压要依照其最大额定电压。

下面小编就来仔细说说什么是高压熔断器，高压熔断器主要参数有哪些，又如何选择高压熔断器的型号的。

高压熔断器基础知识--高压熔断器类型熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害；按安装条件及用途选择不同类型高压熔断器如屋外跌落式、屋内式，对于一些专用设备的高压熔断器应选专用系列；我们常说的保险丝就是熔断器类。

1、英标熔断器英式熔断器主要用于英联邦国家生产的设备。

英标熔断器壳体采用陶瓷材质，产品具有体积小、性价比高等特点，特别受到240V以下的UPS厂商青睐。

2、美标熔断器美式熔断器应用最为广泛，涵盖了大部分电力电子产品应用。

美标熔断器壳体采用三聚氰胺网格布加陶瓷层叠工艺制成，抗冲击能力强，并且具有焦耳积分值小、功率损耗小、直流性能优越等特点，广泛应用在变电站、电力机车等场合。

……综上仅为摘抄，详细内容请点击“高压熔断器类型有哪些”高压熔断器基础知识--高压熔断器主要参数额定电压高压熔断器必须在额定的电压下工作，因此，工作电压要依照其最大额定电压。

考虑到熔断器起弧时的开关电压，熔断器不能无限制的在低于额定电压下使用。

低于额定电压可以考虑，但是这种情况下熄弧时不应该超过该系统的绝缘等级。

分辨能力分辨能力通常也叫做“额定最大分断电流”，这种定义很清楚的显示了能被熔断器切断的最大电流。

该电流必须要比通过熔断器的最大短路电流要大。

……综上仅为摘抄，详细内容请点击“高压熔断器主要参数有哪些”高压熔断器基础知识--高压熔断器型式选择在3～66kV的电站和变电所常用的高压熔断器有两大类：一类是户内高压限流熔断器，额定电压等级分3、6、10、20、35、66kV，常用的型号有RN 1、RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5~10A ，为保护电压互感器的专用熔断器。

熔断器知识高频考点1、熔断器俗称保险，是最简单的保护电器。

当发生过载或短路时，通过熔断器的电流大于其熔体规定值，熔体在熔断器本身所产生的热量作用下，通过自身熔化自动断开电路，达到保护线路和电气设备的目的。

2、熔断器的额定电流与熔体的额定电流不同，某一额定电流等级的熔断器可以装入几个不同额定电流等级的熔体。

所以选择熔断器作保护时，首先要明确选用熔体的规格，然后再根据熔体去选定熔断器。

3、熔断器的极限分断电流应大于或等于所保护线路可能出现的短路冲击电流的有效值，否则就不能获得可靠的短路保护。

4、在配电系统中，各级熔断器必须相互配合以实现选择性，一般要求前一级熔体比后级熔体的额定电流大2~3倍，以避免因发生越级动作而扩大停电范围。

5、熔断器在电动机回路中作短路保护时，为避免在电动机启动过程中熔断，对于单台电动机，熔体额定电流应不小于1.5~2.5倍电机额定电流；对于多台电动机，总熔体额定电流应不小于1.5~2.5倍容量最大电动机的额定电流加上其余电动机的计算负荷电流。

6、采用熔断器保护线路时，熔断器应装在各相线上。

在三相四线回路中的中性线上严禁装熔断器，因为中性线断开会引起电压不平衡，可能烧坏电气设备；在公共电网供电的单相线路上，中性线上应装熔断器，电网的总熔断器除外。

7、低压熔断器按结构可分为开启式、半封闭式和封闭式三大类。

（1）开启式熔断器的熔体熔化时没有限制电弧火焰和金属熔化粒子喷出的装置，仅适用于断开短路电流不大的场合，常与刀开关组合使用；（2）半封闭式熔断器的熔断体装于管内，管的一端或两端开启，对熔断体熔化时电弧火焰和金属熔化粒子喷出有一定的方向限制，但仍然不够安全，使用受到一定的限制；（3）封闭式熔断器的熔断体完全封闭在壳体内，没有电弧喷出，不会造成邻近带电部分飞弧和近处人员的危险。

8、熔断器主要由熔体和安装熔体的熔管或熔座两部分构成。

熔体是熔断器的重要部分，常做成丝状或片状。

熔体的材料有两种，一种是低熔点材料，如铅、锌、锡以及锡铅合金等；另一种是高熔点材料，如银和铜；熔管是熔体的保护外壳，在熔体熔断时还有灭弧的作用。

高压熔断器熔丝为什么会熔断,高压熔断器熔丝熔断的处理方法高压熔断器熔丝为什么会熔断,高压熔断器熔丝熔断的处理方法高压熔断器熔丝熔断判断及处理：目前，在电气设备的高低压侧常常采用熔丝进行保护。

运行中熔丝的熔断是常常发生的，若不当真分析原因即换上新的熔丝，误将有故障的电气设备重新投运，其结果可能是设备烧损更加严峻，进一步扩大事故范围。

因此，判明高压熔断器熔丝熔断的原因，准确地加以处理，是保证电气设备安全运行的重要措施。

高压熔断器熔丝熔断一般有以下几种情况：1.误断。

在这种情况下，高压熔断器熔丝熔断在压接处或其他部位上，一般没有严峻烧伤痕迹，这经常是由于熔丝选用过小、过细、质量不佳或机械强度差，安装时熔丝（片）带有伤痕，瓷托不固定或固定不牢固，熔丝压接不紧密，熔丝运行时间过长而产生铜铝气体膜增大接触电阻等造成的。

凡属上述原因的，应在适当处理并换上合适的熔丝后，重新投入运行。

2.过负荷熔断。

多发生在高压熔断器熔丝中间位置，很少有电弧烧伤痕迹。

遇此情况，要查明过负荷原因，防止过负荷现象的再次发生。

3.短路熔断。

高压熔断器熔丝上有严峻烧伤，熔断器瓷托上还会留有电弧烧伤痕迹。

这可能是中性线与相线或相线与相线之间发生短路故障引起的。

对于这类熔断，应对高压限流熔断器以后的所有设备和线路进行当真仔细的检查，查出故障点并排除后，方可将更新的高压熔断器熔丝重新投运。

但在较长的低压线路末端短路时，因导线阻抗大，短路电流可能不大，熔丝烧伤也可能不严峻。

4.过电压熔断。

和短路熔断基本相似，一般熔丝上有严峻烧伤，主要是雷击过电压以及高电压窜入低电压设备所致，查明原因后，更换新的高压熔断器熔丝即可投运。

熔断器——高压限流熔断器的常识一、高压限流熔断器的首要特征1、分断电流特性通常的限流熔断器最小分断电流和最小熔化电流之间有一个区间。

在这个区间里，它不能有用地分断电流，乃至有或许致使熔断器的爆破，并且这个小区间还会跟着熔断器的降容运用而进一步变宽。

因为这个短少而致使了通常限流熔断器有必要依托开关或其它组合电器来分断这个区间的电流。

可是关于F系列的全计划维护熔断器来讲则不存在这个小区间，因而它能够不需求与其它电器组合。

2、维护特性F系列全计划维护熔断器有更大的耐受变压器浪涌电流的才调，并且与变压器的过负荷耐受曲线更为挨近，F系列全计划维护熔断器的安全办法与选用准则同通常限流熔断器相同，其差异仅在于可不思考最小分断电流值的选用，因为其耐受变压器浪涌冲击电流的跋涉可恰中选小一些容量来维护相同容量的变压器。

二、智能化高压限流熔断器的运用往后的高压限流熔断器的翻开方向除了恳求外形标准小、额外电流大和具有高的分断才调外，还期望它的时刻-电流特性可控。

如今现已研宣告智能化高压限流熔断器。

通常的限流熔断器在低过载电流下发作的串联电弧是靠低熔点的M效应办法和分外狭径的计划来完毕电流分断的，而熔断器在低过载电流下的时刻-电流特性的涣散性较大，不能抵达活络运用的意图。

智能化高压限流熔断器在大电流下的开关是靠沿着熔丝的每个狭径有些熔化和燃弧直到电弧平息来完毕的，而在低过载电流下的开关是按熔断器的额外电压值的巨细和计划恳求进行操控来开断电流。

智能化熔断器沿着熔丝长度方向多处安顿有化学炸药包，线圈、空心电感和空气空位坐落熔断器芯柱的中部，触发电路用金属丝缠住。

触发电路焊在柱芯的两个完毕接线端子上。

悉数零件都是装在熔断器的管内，管子内部填充石英砂。

智能化熔断器不只能够按恳求有固定的时刻-电流特性动作，并且还能从外界操控使熔断器动作，满意体系的其它恳求。

其运用计划不受熔断器固有的时刻-电流特性的约束。

因为选用了现代通讯技能，智能化熔断器和其它遥控信号之间相协作，能够牢靠有用地维护变压器和电力体系。

限流式高压熔断器的工作原理及应用研究摘要：本文将重点介绍限流式高压熔断器的工作原理以及在电力系统中的应用研究。

限流式高压熔断器是一种常见于高压电力系统中的保护设备，它能够对系统中的故障电流进行限流和熔断。

本文将首先介绍限流式高压熔断器的工作原理，包括其结构和工作机制。

之后，我们将讨论限流式高压熔断器在电力系统中的应用研究，包括其在保护系统中的作用和优势。

最后，我们将简要讨论限流式高压熔断器的发展趋势和未来的研究方向。

关键词：限流式高压熔断器、工作原理、应用研究、电力系统1. 引言随着电力系统的不断发展和电网负荷的增加，保护设备在电力系统中的作用变得越来越重要。

限流式高压熔断器作为一种常见的保护设备，其工作原理和应用研究成为了电力系统领域的热点问题。

限流式高压熔断器能够对系统中的故障电流进行限流和熔断，有效保护电力设备和人员的安全。

本文将深入探讨限流式高压熔断器的工作原理及其在电力系统中的应用研究。

2. 限流式高压熔断器的工作原理限流式高压熔断器通常由熔断器本体、限流电抗器和电流互感器组成。

当系统中的电流超过额定值时，熔断器将自动动作，通过断开电路来实现对系统的保护。

熔断器本体是限流式高压熔断器的核心部件，它由熔断器弓和电弧控制装置组成。

当熔断器动作时，熔断器弓将电弧击穿，形成电弧通道，同时电弧控制装置通过电极和电弧之间的磁场作用对电弧进行控制和消除。

限流电抗器是限流式高压熔断器的重要组成部分，它能够限制电流的流动，减小熔断器本体的工作负荷。

限流电抗器通常由线圈和铁芯组成，当电流超过额定值时，限流电抗器通过限制电流的大小来保护熔断器本体。

电流互感器是用于检测系统中的电流的装置，它能够将电流的变化转换为与之成比例的电压信号。

电流互感器通常由铁芯和线圈组成，通过将线圈绕在电力系统的主线路上，实现对电流的检测和测量。

3. 限流式高压熔断器在电力系统中的应用研究限流式高压熔断器在电力系统中发挥着重要的作用，它能够对电力系统中的故障电流进行及时熔断，保护电力设备和人员的安全。
