变压器安装施工工艺标准【电力电容器安装施工工艺标准】

10KV电力变压器安装施工方案及工艺方法一、安装施工方案1.确定安装位置：首先需要确定10KV电力变压器的安装位置，应选在通风良好、不易受水淹的地方，同时要考虑周围环境的安全和便利性。

2.基础施工：在确定好位置后，需要进行基础施工。

首先要做好基础的开挖和填土工作，确保基础平整、稳固。

3.安装支架：安装好基础后，需要根据变压器的尺寸和重量安装支架，确保支撑牢固。

4.安装变压器：将变压器移至支架上，进行固定和调整，确保变压器水平放置，无倾斜。

5.连接高压侧：连接高压侧的绝缘导线和绝缘子，确保连接牢固、绝缘良好。

6.连接低压侧：连接低压侧的绝缘导线和绝缘子，同样要确保连接牢固、绝缘良好。

7.接地：对变压器进行接地处理，确保安全可靠。

8.调试：完成以上安装后，需要对变压器进行调试和检测，确保其正常运行。

二、工艺方法1.安装前准备：在进行10KV电力变压器的安装前，要做好充分的准备工作，包括准备好所需的材料、工具和设备。

2.安装过程控制：在安装过程中，要根据设计图纸和要求进行控制，确保每个步骤的顺利完成。

3.检测验收：每个安装步骤完成后，都要进行检测和验收，确保安装质量合格。

4.安全控制：在整个安装过程中，要做好安全控制工作，避免发生意外事故。

5.现场管理：对安装现场进行管理，保持整洁有序，确保施工顺利进行。

6.员工培训：做好员工的培训工作，确保他们具备良好的技能和安全意识。

7.施工管理：对施工过程进行管理，及时发现和解决问题，确保工期和质量。

8.安装完毕：安装完成后，要进行全面的检查和整理工作，确保设备安装完好无损。

电力变压器、箱式变电所安装工艺标准(Ⅵ101)1适用范围本标准适用于建筑电气安装工程10kV及以下室内电力变压器、箱式变电所安装。

2施工准备2.1材料、设备2.1.1变压器、箱式变电所上应装有铭牌。

2.1.2变压器应具有产品合格证、生产许可证；其容量、规格及型号必须符合设计要求。

附件、备件齐全，并有出厂技术文件。

2.1.32联结组别：D，yn11或Y，yn03箔式产品标示参数k1，（第一行）；绕线式产品标示参数k2（第二行）。

零序电流低压侧高压侧2.1.4注：1额定高压：10（10.5，11，6，6.3，6.6）kV；额定低压：0.4kV2联结组别：D，yn11或Y，yn03强迫风冷系统（风机）尺寸不超过尺寸（a×b）范围。

4箔式产品标示参数k1，（第一行）；绕线式产品标示参数k2（第二行）。

2.1.5除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫和弹簧垫。

2.2机具设备2.2.1手动工具：台钻、台虎钳、活扳手、榔头、套丝板。

2.2.2电动工具：卷扬机、砂轮机、电气焊机具、电锤、。

2.2.3测试器具：钢卷尺、钢板尺、水平尺、线坠、力矩扳手、兆欧表、万用表。

2.2.4其他工具：钢丝绳、大绳、滚杠、倒链、千斤顶。

2.3作业条件2.3.1结构工程施工完毕，预埋件及焊件位置、标高尺寸应符合设计要求。

2.3.2屋顶、楼板不得渗漏，室内外地面平整，墙面、顶棚喷浆完毕，门窗及玻璃安装完好。

2.3.3变压器基础及轨道施工完毕，轨道尺寸符合设计要求。

2.3.4场地清理干净，运输道路畅通。

变压器室内保持洁净、干燥。

2.4技术准备施工图纸和技术资料齐全。

施工方案编制完毕并经审批。

施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。

3操作工艺3.1工艺流程3.2操作方法基础制作.1预埋件安装：一般工程中，预埋件由土建施工单位负责安装。

在土建单位进行变电所内结构施工前，设备安装单位应派施工技术人员与土建单位配合，确保变电所内的预埋件位置准确、合理。

2-1 电力变压器安装工艺标准本工艺标准适用于10KV及以下，频率为50Hz的电力变压器安装工程的施工。

1 施工准备1.1 施工材料及机具1.1.1施工材料：型钢、变压器油（应与变压器油箱内的油标号相一致）、钢板垫板、电气复合酯：一级、枕木：2500×200×160、镀锌扁钢—40×4（镀锌层无剥落）、镀锌精制带帽螺栓：M18×100以内、制动装置、乙炔气、氧气、棉纱、铁砂布：0#~2#、塑料布聚乙烯：0.05、电焊条：结422-∮3.2、汽油、镀锌铁丝：8#~12#、白布、滤油纸：300×300、黄干油、调合漆、防锈漆、锯条：L=300、酚醛磁漆：各种颜色、白纱带：20mm×20m、橡胶垫：δ=0.8、青壳纸：δ=0.1—1、木材、扒钉。

1.1.2机具：汽车起重机（根据变压器毛重选择）、载重汽车（根据变压器毛重选择）、交流电焊机、电动卷扬机（根据变压器毛重选择）、滚杠（单筒慢速）、滤油机、液压千斤顶（根据变压器重量选择）、三角架、倒链、钢丝绳、台钻、砂轮切割机、角向磨光机、干燥机、绝缘摇表、万用表、水平仪、电调测验设备仪器、仪表。

1.2．作业条件1.2.1 变压器室内地面工程及渗油坑已施工完毕，门窗、保护网门及栏杆也已安装完毕，有损安装的装饰工程、高空作业项目已全部结束。

1.2.2 模板及施工设施已全部清除，现场及蓄油坑已清理干净，运输通道畅通无阻，周边无影响施工的障碍物。

1.2.3变压器基础及构架已达到了允许安装的条件，并已办理中间交接手续。

1.2.4变压器基础轨道已检验完毕，并已办理中间交接手续（由安装单位自行施工除外）。

1.2.5安装干式变压器室内尚应具备无粉尘相对湿度宜保持在70%以下。

1.2.6施工用的主、辅料已备足，并有厂家或供应商提供的产品质量合格证书、产品合格证、材质检验合格证书（三证有一证即可），能满足连续施工的需要。

变压器、箱式变电所安装施工工艺标准版本：第1版 文件编号：JI-JS-QB0601-02-2004 1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程10KV及以下室内变压器及箱式变电所安装。

2 施工准备2.1 设备及材料要求：2.1.1 变压器、箱式变电所应装有铭牌。

铭牌上应注明制造厂名、额定容量，一、二次额定电压，电流，阻抗电压及接线组别等技术要求.2.1.2 变压器、箱式变电所的容量，规格及型号必须符合设计要求。

附件、备件齐全，并有出厂合格证及技术数据。

2.1.3 干式变压器的局放试验PC 值及噪音测试器dB(A)值应符合设计及标准要求。

2.1.4 带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定。

2.1.5 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

2.1.6 螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

2.1.7 其他材料：金属软管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。

2.2 主要机具：2.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，调链，三脚架，道木，钢丝绳，滚杠。

2.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活动扳手，力矩扳手，榔头，套丝板，空气压缩机，滤油机，油罐，行灯变压器，电工用梯，手电钻。

2.2.3 测试器具：钢卷尺，钢板尺，水平尺，磁力线坠，摇表，万用表，电桥及试验仪器，温度计，钳形电流表。

2.3 作业条件：2.3.1 施工图及技术资料齐全无误。

2.3.2 土建工程施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

2.3.3 变压器轨道安装完毕且验收合格，并符合设计要求（注：此项工作应由土建单位施工，安装单位配合）。

2.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

2.3.5 室内地面工程结束，场地清理干净，道路畅通。

2.3.6 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

变压器安装工艺标准1 范围本施工工艺标准适合于变电站及电厂电力变压器和厂高压变压器的安装及检修。

2 引用标准、规范依据2.1 《电气装置安装工程施工及验收规范》（GB50254—50259—96）；2.2 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）；2.3 《电气装置安装工程电气设备交接试验标准》（GB50150-90）；2.4 《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）；2.5 《电力设备预防性试验规程》（DL/T596-1996）；2.6 《质量检验及评定规程》（通则DL/T5161.1-2002）；2.7 《质量检验及评定规程》（高压电器施工质量检验DL/T5161.2-2002）；2.8 《质量检验及评定规程》（电力变压器、油浸电抗器、互感器施工质量检验DL/T5161.3-2002）；2.9 《电力变压器检修导则》（DL/T573-95）；2.10 《有载分接开关运行维修导则》（DL/T574-95）。

3 施工准备3.1 材料及主要机具3.1.1 起重设备：汽车吊、汽车、卷扬机、吊链、钢丝绳、带子绳、滚杠；3.1.2 安装器具：真空滤油机、油罐、麦氏真空计、湿度表、过滤纸烘干箱、台钻、砂轮、电焊机、登高工具、消防器材；3.1.3 测试器具：钢卷尺、钢板尺、水平、线坠、摇表、万用表、电桥及各种试验仪器。

3.2 作业条件3.2.1 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求；3.2.2 变压器轨道安装完毕，并符合设计要求(注：此项工作由土建完成，安装单位配合)；3.2.3 变压器器身已根据设计和规范就位；3.2.4 变压器附件及配件齐全且完好，并清洗干净；3.2.5 高压套管及电流互感器、变压器油已试验且合格；3.2.6 安装设备、机具及工具已准备就绪；3.2.7 安装应在无雨、无大风且湿度≯75%的条件下进行；3.2.8 施工图及技术资料齐全无误。

第1篇一、概述电力工程变压器是电力系统中重要的设备之一，其安装质量直接关系到电力系统的安全、稳定和可靠运行。

为了保证电力工程变压器的安装质量，特制定本规范。

二、变压器安装前的准备工作1. 施工图纸及资料：在变压器安装前，应仔细阅读施工图纸及资料，了解变压器型号、规格、安装位置、连接方式等。

2. 施工人员：施工人员应具备相应的专业技能和操作经验，经过培训后方可上岗。

3. 施工设备：根据变压器安装要求，准备必要的施工设备，如吊车、起重机、叉车、电焊机、气割机、扳手、螺丝刀等。

4. 施工材料：根据变压器安装要求，准备必要的施工材料，如电缆、绝缘子、支架、螺栓、垫片等。

5. 施工环境：变压器安装现场应具备良好的施工环境，如场地平整、道路畅通、照明充足等。

三、变压器安装步骤1. 基础检查：检查变压器基础是否符合设计要求，基础表面应平整、坚实，无裂缝、蜂窝、孔洞等缺陷。

2. 变压器运输：采用吊车或起重机将变压器运至安装现场，注意保护变压器本体，防止损坏。

3. 变压器就位：将变压器放置在基础上，调整水平度，确保变压器与基础之间的连接牢固。

4. 支架安装：根据设计要求，安装变压器支架，确保支架的稳定性、牢固性。

5. 电缆连接：按照电缆布置图，连接变压器高压侧、低压侧电缆，注意电缆的规格、型号、长度等应符合设计要求。

6. 绝缘子安装：安装变压器高压侧、低压侧绝缘子，确保绝缘子安装牢固、清洁。

7. 接地装置：安装变压器接地装置，确保接地电阻符合设计要求。

8. 检查与调试：对变压器安装过程进行检查，确保安装质量。

进行变压器调试，检查变压器运行是否正常。

四、变压器安装注意事项1. 施工人员应穿戴防护用品，如安全帽、工作服、手套等。

2. 施工过程中，注意保护变压器本体，防止损坏。

3. 电缆连接时，注意电缆的规格、型号、长度等应符合设计要求，确保连接牢固、可靠。

4. 变压器就位时，注意调整水平度，确保变压器与基础之间的连接牢固。

10KV电力变压器安装施工方案及工艺方法一、前期准备工作：1.根据设计要求，完成施工图纸的审核和分析，明确施工位置和布线要求。

2.确定需采购的材料、设备，并进行统一采购和调配。

3.对施工场地进行勘察，并进行必要的土建准备工作，如开凿基坑等。

二、基础施工工艺：1.根据设计图纸进行基础的测量和标注，确定变压器的精确安装位置。

2.进行基坑开挖，清理底部杂物和坑壁，确保基坑底部平整。

3.按照设计要求，在基坑底部铺设一定厚度的石灰石或混凝土做基础层，并进行打砂压实。

4.在基础层上按设计要求铺设预应力钢筋，然后浇筑混凝土，形成基础底板。

5.经过固定时间后，基础底板达到硬化要求后，可以进行基座的安装。

三、变压器安装工艺：1.将基座放置在基础底板上，并用水平仪调整水平度。

2.将变压器运送至基座上方，并用合适的横梁进行支撑。

3.使用吊车或起重机将变压器缓慢下降，使其与基座上的定位脚螺栓对齐。

4.调整变压器的水平度和垂直度，保证其稳定性。

5.安装变压器的接地装置，并进行接地测试，确保其良好接地。

6.安装变压器的进出线，并连接好接线盒。

7.安装温度计、油位计、放电阀等附属设备，并进行连接和测试。

四、绝缘和绝缘试验：1.对变压器的各绕组进行绝缘处理，包括绝缘垫条的安装、打蜡、布线等工作。

2.进行绝缘试验，包括耐受电压试验和绝缘电阻测试。

五、油处理和油试验：1.将绝缘油加入变压器内，浸泡绕组和绝缘材料，提高绝缘效果。

2.进行油试验，如介质损耗测试、耐压试验等，以确保油的质量符合要求。

六、运行试验：1.完成所有安装调试工作后，进行运行试验。

2.运行试验包括变压器的负载试验、调整试验等，以确认其正常运行。

七、验收、交接：1.进行变压器的验收，包括外观检查、各项试验和参数测量等。

2.完成验收后，进行交接，并编制相关的技术资料和档案。

以上是10KV电力变压器安装施工方案及工艺方法的一般流程，具体实施过程中还需根据实际情况进行细化和补充。

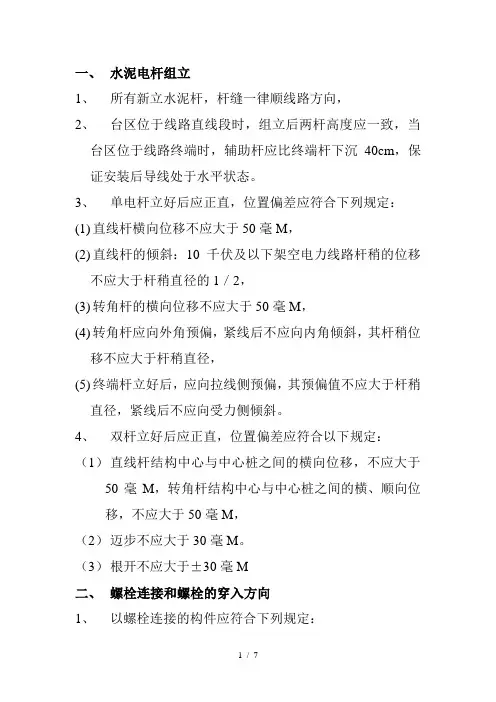

一、水泥电杆组立1、所有新立水泥杆，杆缝一律顺线路方向，2、台区位于线路直线段时，组立后两杆高度应一致，当台区位于线路终端时，辅助杆应比终端杆下沉40cm，保证安装后导线处于水平状态。

3、单电杆立好后应正直，位置偏差应符合下列规定：(1)直线杆横向位移不应大于50毫M，(2)直线杆的倾斜：10千伏及以下架空电力线路杆稍的位移不应大于杆稍直径的1／2，(3)转角杆的横向位移不应大于50毫M，(4)转角杆应向外角预偏，紧线后不应向内角倾斜，其杆稍位移不应大于杆稍直径，(5)终端杆立好后，应向拉线侧预偏，其预偏值不应大于杆稍直径，紧线后不应向受力侧倾斜。

4、双杆立好后应正直，位置偏差应符合以下规定：（1）直线杆结构中心与中心桩之间的横向位移，不应大于50毫M，转角杆结构中心与中心桩之间的横、顺向位移，不应大于50毫M，（2）迈步不应大于30毫M。

（3）根开不应大于±30毫M二、螺栓连接和螺栓的穿入方向1、以螺栓连接的构件应符合下列规定：（1）螺杆应与构件面垂直，螺头平面与构件间不应有间隙，（2）螺栓紧好后，螺杆丝露出的长度，单螺母不应少于两个螺距，双螺母可与螺母相平，（3）当必须加垫圈时，每端垫圈不应超过2个，2、螺栓的穿入方向应符合下列规定：（1）对立体结构：水平方向由内向外，垂直方向由下向上。

（2）对平面结构：顺线路方向，双面构件由内向外，单面构件由送电侧穿入或按统一方向；横线路方向，两侧由内向外，中间由左向右（面向受电侧）或按统一方向；垂直方向，由下向上。

三、横担的安装1、线路横担的安装（1）线路单横担的安装，直线杆应装于受电侧；分支杆、90°转角杆（上、下）及终端杆应装于拉线侧。

（2）横担安装应平正，安装偏差应符合下列规定：（一）、横担端部上下歪斜不应大于20mm。

（二）、横担端部左右扭斜不应大于20mm。

（3）双杆的横担，横担与电杆连接处的高差不应大于连接距离的5／1000；左右扭斜不应大于横担总长度的1／100。

电力变压器安装施工工艺及施工方法 1、安装施工工艺2、安装方法要点(1)变压器的型号、规格应符合设计要求，附件、备件应齐全，设备应无锈蚀、机械损伤的现象，绝缘套管应无损坏裂纹现象，检查完毕后方可验收。

(2)变压器的安装轨道应与土建施工队配合完成，以保证轨道的安装精度，确保轨距与轮距的配合。

(3)变压器在装卸、运输过程中，不应有冲击或严重振动等情况，其运输倾斜角不得超过150，以防止内部结构变形。

(4)由于本工程所用的变压器均为干式变压器，所以在安装前应将变压器置于干燥的室内，其冷却装置应密封，变压器本体应垫高、垫平，不得水淹。

(5)变压器在安装前应对其进行干燥，干燥时其绕组温度根据其绝缘等级而定。

干燥完毕后，应对变压器按照国家规范要求进行器身检查，所有螺栓压紧部分应无松动，绝缘表面应无过热等异常情况。

(6)在进行变压器的器身检查时，周围的场地必须清洁并有防尘措施。

调压装置吊出检查、调整时，暴露在空气中的时间必须符合规范要求。

(7)变压器的电气试验应按照国家规范进行，并做好记录。

(8)由于本工程所用的变压器都在室内安装，所以在由室外向室内牵引的速度应缓慢，其牵引点应在变压器重心以下。

(9)变压器在就位时与封闭母线连接的变压器套管中心线应与封闭母线中心线一致。

(10)当变压器位置确定后，用能拆卸的制动装置对滚轮加以固定。

变压器验收 土建基础及轨道验收 变压器调试 变压器安装 变压器受电试运行变压器器身检查及试验(11)安装变压器所采用的所有紧固件均应采用标准的镀锌制品。

(12)中性点接地的变压器将其中性点用铜质导线连同外壳一同可靠接地。

(13)变压器安装完毕后，其冷却装置的电机及叶片应安装牢固，转动灵活，无卡阻扭曲变形现象。

(14)并列运行的变压器，在并列前应对其相位进行核对。

(15)变压器应进行五次空载全电压冲击合闸，检查变压器应无异常现象。

第一次受电时间不应少于10min。

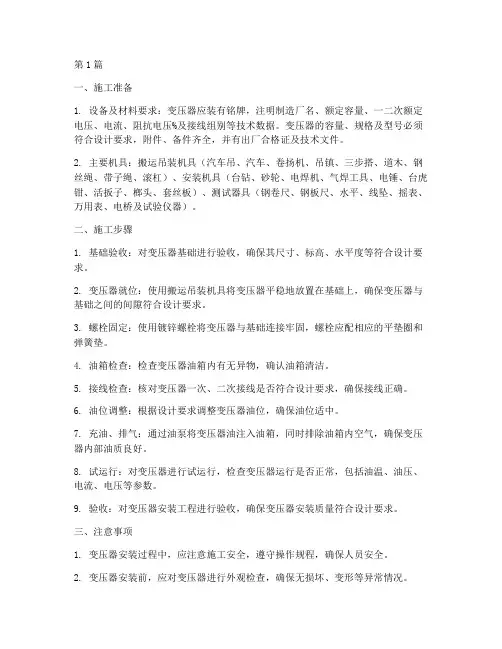

第1篇一、施工准备1. 设备及材料要求：变压器应装有铭牌，注明制造厂名、额定容量、一二次额定电压、电流、阻抗电压%及接线组别等技术数据。

变压器的容量、规格及型号必须符合设计要求，附件、备件齐全，并有出厂合格证及技术文件。

2. 主要机具：搬运吊装机具（汽车吊、汽车、卷扬机、吊镇、三步搭、道木、钢丝绳、带子绳、滚杠）、安装机具（台钻、砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、榔头、套丝板）、测试器具（钢卷尺、钢板尺、水平、线坠、摇表、万用表、电桥及试验仪器）。

二、施工步骤1. 基础验收：对变压器基础进行验收，确保其尺寸、标高、水平度等符合设计要求。

2. 变压器就位：使用搬运吊装机具将变压器平稳地放置在基础上，确保变压器与基础之间的间隙符合设计要求。

3. 螺栓固定：使用镀锌螺栓将变压器与基础连接牢固，螺栓应配相应的平垫圈和弹簧垫。

4. 油箱检查：检查变压器油箱内有无异物，确认油箱清洁。

5. 接线检查：核对变压器一次、二次接线是否符合设计要求，确保接线正确。

6. 油位调整：根据设计要求调整变压器油位，确保油位适中。

7. 充油、排气：通过油泵将变压器油注入油箱，同时排除油箱内空气，确保变压器内部油质良好。

8. 试运行：对变压器进行试运行，检查变压器运行是否正常，包括油温、油压、电流、电压等参数。

9. 验收：对变压器安装工程进行验收，确保变压器安装质量符合设计要求。

三、注意事项1. 变压器安装过程中，应注意施工安全，遵守操作规程，确保人员安全。

2. 变压器安装前，应对变压器进行外观检查，确保无损坏、变形等异常情况。

3. 变压器安装过程中，应保持施工现场整洁，防止油污、杂物等污染变压器。

4. 变压器安装完成后，应进行全面的检查和试验，确保变压器安装质量。

5. 变压器安装过程中，应严格按照设计要求和施工规范进行操作，确保变压器安装质量。

总之，变压器安装工程施工工艺对电力系统的稳定运行至关重要。

在施工过程中，应严格按照施工规范和操作规程进行，确保变压器安装质量，为电力系统的安全稳定运行提供有力保障。

变压器安装施工工艺施工工艺5.3.1变压器施工工艺1.工艺流程2.基础验收变压器就位前，要先对基础进行验收，基础的中心与标高应符合设计要求，轨距与轮距应相互吻合，实在要求（1）轨道水平误差不应超过5mm。

（2）实际轨距不应小于设计轨距，误差不应超过+5mm。

（3）轨面对设计标高的误差不应超过±5mm。

（4）按鲁SN027设备基础复验记录，作好验收记录。

3.设备开箱检查（1）设备开箱检查应由施工单位、供货方会同监理单位、建设单位代表共同进行，并做好开箱检查记录。

（2）开箱后，依照设备清单、施工图纸及设备技术文件核对变压器规格型号应与设计相符，附件与备件齐全无损坏。

（3）变压器外观检查无机械损伤及及变形，油漆完好，无锈蚀。

（4）油箱密封应良好，带油运输的变压器，油枕油位应正常，油液应无渗漏。

（5）绝缘瓷件及环氧树脂铸件无损伤、缺陷及裂纹。

（6）油箱箱盖或钟罩法兰及封扳的连接螺栓应齐全，坚固良好，无渗漏，浸入油中运输的变压器附件，其油箱应无渗漏。

（7）充气运输的变压器器身应保持正压，其压力值应为0.01～0.03MPa。

（8）装有冲击纪录的仪器设备，应检查记录设备在运输和装卸中的受冲击情况。

（9）干式变压器包装及防潮设施完好，无雨水浸入痕迹。

（10）产品的铭牌参数、外形尺寸、外形结构、重量、引线方向等，符合合同要求和国家现行有关标准的规定。

（11）产品说明书、检验合格证、出厂试验报告、装箱清单等随机文件齐全。

4.设备二次搬运（1）变压器二次搬运应由起重工作业，电工搭配，搬运时最好采纳汽车吊和汽车，如距离较短时,且道路较平坦时可采纳倒链吊装、卷扬机拖运、滚杠运输等。

变压器重量参见表5.3.1.4。

表5.3.1.4变压器及箱式变电所参考重量型式序号容量（kVA）重量（t）树脂浇铸干式变压器1100～2000.71～0.922250～500 1.16～1.90 3630～1000 2.08～2.73 41250～1600 3.39～4.22 52000～2500 5.14～6.30 油浸式电力变压器1100～180 0.6～1.0 2200～420 1.0～1.8 3500～6302.0～2.84750～8003.0～3.851000～12503.5～4.661600～18005.2～6.1（2）变压器吊装时,索具必需检查合格,钢丝绳必需挂在油箱的吊钩上,变压器顶盖上盘的吊环仅作吊芯检查用,严禁用此吊环吊装整台变压器。

变压器安装施工工艺一、引言变压器是电力系统中常见的重要电气设备，用于电压的变换和电能的传递。

在电力系统中，变压器安装施工的质量和工艺至关重要，直接关系到设备的正常运行和电力系统的稳定运行。

本文将介绍变压器安装施工的工艺流程和相关注意事项。

二、施工准备工作1. 设计准备在进行变压器安装施工之前，需要进行详细的设计准备工作。

根据变压器的容量、类型和使用环境等要求，进行变压器所需的电源线路、控制线路、附属设备等设计，并制定详细的施工方案。

确保安装施工符合设计要求和相关标准。

2. 材料准备在进行变压器安装施工之前，需要购买和准备所需的施工材料。

包括各种电缆、导线、接线盒、接头、绝缘材料等，确保施工过程所需材料的完备性。

3. 施工人员准备变压器安装施工需要经验丰富的电气工程师和电工人员参与。

确保施工人员具备相关技能，并对施工过程进行技术指导和监督。

三、施工工艺流程1. 设备检查和验收在进行变压器安装施工之前，需要对变压器设备本身进行检查和验收。

包括外观、铭牌标签、接线端子等的检查，确保设备无损坏和缺陷。

2. 运输和吊装根据安装现场的实际情况和设备的重量、大小等要求，采取合适的吊装设备和方式。

在吊装过程中，需要保证吊装稳定和操作安全，防止设备受损和人员伤害。

3. 定位和支撑将变压器准确地定位到安装位置，并进行支撑。

根据实际情况，使用适当的支撑和固定设备，确保变压器的稳定性和安全性。

4. 接地和绝缘进行变压器的接地和绝缘工作。

对于变压器的绝缘部分，需按照相关标准和要求进行绝缘处理，确保设备的绝缘性能符合要求。

同时，对设备进行可靠的接地，提高设备的安全性和稳定性。

5. 连接和接线依据变压器的连接图纸和设计要求，进行相应的连接和接线工作。

在进行接线过程中，需要注意接线的正确性和可靠性，确保设备的正常运行。

6. 维护和调试完成变压器的安装后，进行设备的维护和调试工作。

包括设备的清洁、连接的紧固、仪表表头的校准等，确保设备的正常运行和精确度。

电力变压器安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。

2、施工准备2.1设备及材料要求：2.1.1变压器应装有铭牌。

铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。

2.1.2变压器的容量，规格及型号必须符合设计要求。

附件、备件齐全，并有出厂合格证及技术文件。

2.1.3干式变压器的局放试验PC值及噪音测试器dB（A）值应符合设计及标准要求。

2.1.4带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表2.1.4的尺寸。

2.1.5型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

干式变压器防护类型、容量、规格及质量图表表2.1.4外型示意规格外形尺寸（mm）干式变压器容器（kVA）200 250 315 400 500 630 800 1000 1250 1600网型长11450 1650 1970 2300宽B1120 1180 1300 1430 高H1550 1800 2020 2400参考质量（kg）1080 1275 1390 1740 1795 2090 2640 3075 3580 4890箱型长11400 1470 1600 1820 2200 2280 2280 2120 2181宽B960 820 1100 1100 1240 1341 1240 1400 1420 高H1460 1550 1740 1980 1950 2110 2424 2300 2860参考质量（kg）1080 1275 1600 2850 3400 3170 4140 4842 5794箱型（有机械通风）长12460 2550 2600 2710宽B1930 1970 1992 1980高H2565 2570 2820 2870参考质量（kg）3680 4270 4940 5905 2.1.6螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

变压器安装施工工艺一、引言变压器是电力系统中非常重要的设备之一，它用于将输送电力的电压进行升降，以满足不同电力设备的需求。

变压器的安装施工工艺对于保证其正常运行和延长使用寿命具有重要意义。

本文将介绍变压器安装施工的基本工艺和注意事项。

二、安装前的准备工作在进行变压器的安装之前，需要进行一系列的准备工作，以确保安装的顺利进行。

1. 检查设备和安全措施在安装开始之前，需要检查变压器是否完好，并进行必要的维护和保养。

同时，要确认是否有足够的安全措施，如防护措施、行车和起重设备等，以保证操作人员的安全。

2. 确定安装位置根据变压器的功率、电压等级等要素，确定变压器的安装位置。

安装位置应远离易燃、易爆物质，并且能够保证通风良好。

3. 准备工具和材料根据安装工艺和施工要求，准备必要的工具和材料，如扳手、螺丝刀、电缆、绝缘材料等。

三、变压器安装施工的基本工艺1. 安装底座和基础首先，在变压器安装位置进行基础施工。

挖掘符合变压器尺寸要求的基坑，然后浇筑混凝土基础。

待混凝土达到一定强度后，安装底座，确保底座稳固可靠。

2. 安装变压器安装底座后，开始安装变压器。

首先要小心搬运变压器，使用合适的起重设备将变压器放置在底座上。

在安装过程中，要确保变压器与底座对齐，并使用合适的螺栓和垫片固定变压器。

3. 连接电缆与绝缘安装完成后，需进行电缆的连接和绝缘处理。

首先，将电缆引入变压器内部，并根据电路连接要求进行接线。

接线完成后，使用绝缘套管等绝缘材料对接线口进行绝缘处理，以确保安全可靠。

4. 接地和试运行接线完成后，进行变压器的接地工作。

确保变压器与地面之间有良好的接地连接，以提供必要的安全保护。

接地完成后，进行变压器的试运行和测试，检查各项指标是否达到设计要求。

四、安装注意事项在进行变压器安装施工时，需要注意以下几点：1.安全第一：在整个安装过程中，要严格遵守相关安全操作规程，确保操作人员的安全。

2.防护措施：在安装过程中，要注意避免变压器和工具的碰撞，避免对设备造成损坏。

电力变压器安装1范围本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。

2施工准备2.1设备及材料要求：2.1.1% 2.1.22.1.4的尺2.1.62.1.72.2.1搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚杠。

2.2.2安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。

2.2.3测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。

2.3作业条件：2.3.1施工图及技术资料齐全无误。

2.3.2土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

2.3.3变压器轨道安装完毕，并符合设计要求（注：此项工作应由上建作，安装单位配合）。

2.3.4墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

2.3.5室内地面工程结束，场地清理干净，道路畅通。

2.3.6安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

离较长最好用汽车运输，运输时必须用钢丝绳固定牢固，并应行车平稳，尽量减少震动；距离较短且道路良好时，可用卷扬机、滚杠运输。

变压器重量及吊装点高度可参照表2-24及表2-25。

树脂浇铸干式变压器重量表2-24油浸式电力变压器重量表2-25的垂线位于变压器中心，以便于吊芯，干式变压器安装图纸无注明时，安装、维修最小环境距离应符合图2-64要求。

3.4.3变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器，应使其顶盖沿气体继电器汽流方向有1%～1.5%的升高坡度（制造厂规定不需安装坡度者除外）。

3.4.4变压器宽面推进时，低压侧应向外；窄面推进时，油枕侧一般应向外。

在装有开关的情况下，操作方向应留有1200mm以上的宽度。

3.4.5油浸变压器的安装，应考虑能在带电的情况下，便于检查油枕和套管中的油位、上层油温、瓦斯继电器等。

3.4.6装有滚轮的变压器，滚轮应能转动灵活，在变压器就位后，应将滚轮用能折卸的制动装置加3.4.7“十”防潮呼吸器安装前，应检查硅胶是否失效，如已失效，应在115～120°温度烘烤8小时，使其复原或更新。
