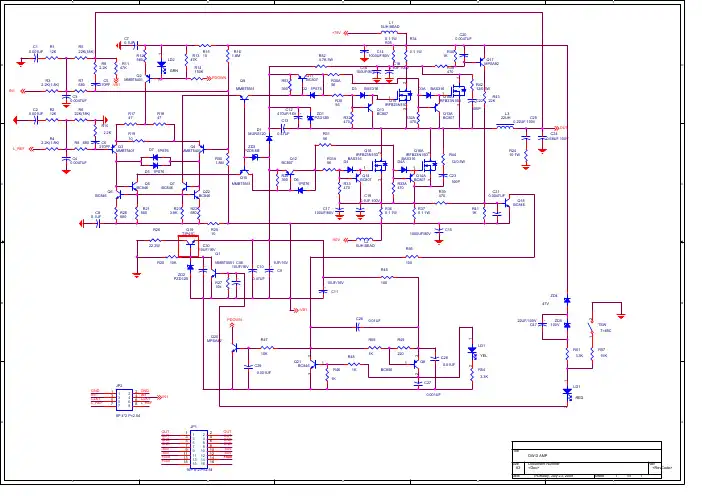

500W D类AMP数字功放

第十二页，编辑于星期五：九点 八分。
传统基本的D类放大器的结构如图所示。
第十三页，编辑于星期五：九点 八分。
模拟输入信号通过一个比较器与三角波(或者锯齿波) 进行比较，比较器的输出就是PWM信号。它被用来控制 高速功率开关，使得PWM信号在更高电平上重建，并能 为负载(扬声器)提供更大电流。该PWM信号在经过一个 无源模拟低通滤波器以后，会滤除高频载波成分，在扬 声器上重现原来的模拟输入信号。
第二十二页，编辑于星期五：九点 八分。
NS4158
NS4158是一款带防失真功能，超低EMI，无需滤波器， 5W高效率的单声道数字音频功放。独特的防失真功能可以通过 检测输出信号的失真，动态调整系统增益，不仅有效防止过载输 出对喇叭的损坏，同时带来舒适的听觉感受。实际应用可以通过 软件或者硬件设置放大器工作在防失真模式和普通模式。软件是 通过一线脉冲控制，硬件是通过电平控制。应用非常灵活。 NS4158 采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的 PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB面积 和系统成本。NS4158在5V的工作电压时，能够向2Ω负载提供 5W的输出功率。
第五页，编辑于星期五：九点 八分。
第六页，编辑于星期五：九点 八分。
从 上 图 中可以看出，工作在A类放大状态的功率放大器，电
源始终不断地输送功率，在没有信号输入时，这些功率全部消耗在 电路器件上，并将其转换为热量的形式耗散出去；当有信号输入时 ，其中一部分转换为有用的输出功率，信号越大，输送给负载的功 率越多。
人们日常生活听到的各种声音信息是典型的连续 信号，它不仅在时间上连续，而且在幅度上也连续，我 们称之为模拟音频。在数字音频技术产生之前，我们只 能用磁带或胶木唱片来存储模拟音频，随着技术的发展， 声音信号逐渐过渡到了数字化存储阶段，可以用计算机 等设备将它们存储起来。

全桥d类功放
全桥D类功放是一种将输入模拟音频信号或PCM数字信息变换成PWM或PDM 的脉冲信号，然后用PWM的脉冲信号去控制大功率开关器件通/断音频功率放大器。

它具有以下特点：
效率高：在多数应用和典型的音乐占空比中，D类放大器的平均效率大约是线性放大器的两倍。

体积小：D类功放的有效率高，体积相对较小。

输出功率大：全桥D类功放可以实现平衡输出，差分方式提供的输出信号是单端方式的两倍，并且输出功率是其四倍。

抑制电源噪声：全桥D类功放提供了更好的电源噪声抑制或PSRR，电源抑制比。

易于连接单极电源：全桥D类功放可以更容易地允许终端用户将放大器连接到单极电源，而不需要输出直流阻塞电容，并可能为设计者节省成本和双极电源的复杂性。

但需要注意的是，虽然利用D类放大器的低功耗优点有力推动其音频应用，但是有一些重要问题需要设计工程师考虑，例如晶体管尺寸的选择等。

同时，为了防止过热危险，需要温度监视控制电路。

IR-IRS2092-1700W单路D类音频功率放大方案IR IRS2092 1700W单路D类音频功率放大方案2012-10-30 22:37:47| 分类：默认分类|字号订阅IR公司的 IRS2092是集成了PWM调制器和保护的高压高性能D类音频放大器，工作频率高达800kHz，±100 V额定电压是可提供500W输出功率，主要用在家庭影院，密你立体声系统，通用音频放大器等。

本文介绍IRS2092主要特性，方框图，典型连接图，典型应用电路图以及1700W单路D类音频功率放大器框图，主要特性，电路图和材料清单。

The IRS2092 is a high voltage, high performance Class D audio amplifier driver with PWM modulator and protection.In conjunction with two external MOSFET and a few external components, a complete Class D audio amplifier with protection can be realized.International Rectifier’s proprietary noise isolation technology allows high current gate drive stage and high speed low noise error amplifier reside on a single small silicon die.Open elements of PWM modulator section allow flexible PWM topology implementation.IRS2092主要特性：? Integrated analog input Class D audio amplifier driver in a small 16 pin package? Floating inputs enable easy half bridge implementation? Programmable bidirectional over-current protection with self-reset function? Programmable preset deadtime for improved THD performances? Start and stop click noise reduction? High noise immunity? ±100 V ratings deliver up to 500 W in output power? Operates up to 800 kHz? RoHS compliantIRS2092典型应用：? Home theater systems? Mini component stereo systems? Powered speaker systems? General purpose audio power amplifiers图1。

d类功放原理D类功放原理。

D类功放（Class-D Amplifier）是一种高效率的功率放大器，它利用数字调制技术将音频信号转换成脉冲宽度调制（PWM）信号，然后通过功率开关器件进行放大。

与传统的A类、B类功放相比，D类功放具有更高的效率和更小的体积，因此在音响设备、汽车音响和无线通信等领域得到了广泛的应用。

D类功放的工作原理可以简单地分为两个部分，信号调制和功率放大。

首先，音频信号经过模数转换器（ADC）转换成数字信号，然后经过数字信号处理器（DSP）进行数字调制，将其转换成PWM信号。

PWM信号的脉冲宽度与音频信号的幅度成正比，频率与音频信号的频率相同。

这样就实现了对音频信号的数字化处理。

接下来，PWM信号通过功率开关器件（如MOSFET、IGBT）控制输出级的功率开关，将电源电压施加在负载上，从而实现对音频信号的功率放大。

在输出级，PWM信号经过滤波器进行滤波处理，去除高频成分，得到原始的音频信号。

最后，经过放大器输出到扬声器或其他负载上。

D类功放相比传统的A类、B类功放具有很多优点。

首先，D类功放的效率非常高，通常可以达到90%以上，而A类、B类功放的效率只有50%左右。

这意味着D类功放在同样输出功率下，可以减少很多功率损耗，从而减小散热器的尺寸和成本。

其次，D类功放的失真度较低，因为功率开关器件的开关速度非常快，可以更准确地跟随音频信号的变化，减少失真。

此外，D类功放的体积小、重量轻，适合于便携式音响设备和汽车音响系统的应用。

然而，D类功放也存在一些缺点。

首先，由于功率开关器件的开关频率较高，会产生一定的高频谐波，需要进行滤波处理，增加了设计的复杂度。

其次，功率开关器件的开关损耗会产生一定的电磁干扰，需要进行屏蔽和抑制。

另外，D类功放对电源的要求较高，需要较为稳定的直流电源，以保证输出的音频质量。

总的来说，D类功放作为一种高效率、高保真度的功率放大器，已经成为现代音响设备和汽车音响系统的主流选择。
