模拟电路课程设计包含四个设计题目，按以下要求1.学习范例2.选择一个题目3.改变其中一个或多个技术指标4.按范例要求得到改变技术指标后的设计结果，并按范例格式写出课程设计报告。
题目: 音响放大器专业电气工程及其自动化班级方0910—2学号 20096559姓名完成日期: 2011 年 6 月 26 日一．课程设计内容设计一个具有话筒扩音，音调控制，音量控制，电子混响，卡拉OK伴唱等功能的音响放大器。
主要技术指标（1）额定功率Po≤1W(γ<3%)（2）负载阻抗R L=8Ω（3）频率响应f L=40Hz，f H=10KHz。
（4）输入阻抗R i＞＞20kΩ。
（5）音调控制特性1kHz处增益为0dB、100Hz和10kHz处有±12dB的调节范围，A VL=A VH ≥20dB。
给定条件（1）电源电压V CC=+9V。
（2）话筒输出信号电压为5mV。
（3）录音机的输出信号电压为100mV。
二．课程设计应完成的工作1、设计文本按学校的规定要求撰写。
2、独立完成设计任务（不能相互抄袭）。
3、按规范要求绘制一张3号电路原理图。
一、实验目的1、了解集成功率放大器内部电路工作原理，掌握其外围电路的设计与主要性能参数的测试方法；2、掌握音响放大器的设计方法与电子线路系统的装调技术。
二、实验原理音响放大器的原理框图：话音放大器：无失真地放大人的语音信号。
电子混响器：用来电路模拟声音的多次反射，产生混响效果，使声音听起来具有一定的深度感和空间立体感。
在卡拉OK（不需乐队，利用磁带伴奏歌唱）伴唱机中，都带有电子混响器，是实现卡拉OK伴唱多功能音效的重要组成部分。
磁带放音机：放音机输出音乐信号。
混合前置放大器：将磁带放音机输出的音乐信号与电子混响后的声音信号混合放大。
音调控制器：音调控制器要求只对低音频和高音频的增益进行提升或者衰减，中音频的增益保持为0dB不变。
功率放大器：给音响放大器的负载RL(扬声器)提供一定的输出功率。
音响放大器的设计摘要：音响放大器所需要设计的电路为话筒放大器，音调控制器及功率放大器。
话音放大器的作用是不失真的放大声音信号（最高信号达到10kHz)。
其输入阻抗应远大于话筒的输出阻抗；音调控制器主要是控制、调节音响放大器的幅频特性，因此音调控制器的电路可由低通滤波器与高通滤波器组成。
关键词：音响放大器；话放级；音调控制级；功放级1设计内容1．1设计目的(1)学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。
(2)学会音响放大器的设计方法和性能指标测试方法。
(3)培养实践技能，提高分析和解决实际问题的能力。
1．2设计要求(1)设计并制作一个音响放大器，主要技术指标要求：①额定功率：P。
>=1W②负载阻抗：R=8Ω③频率范围：40Hz~10kHz④话放级输入灵敏度：5mV⑤输入阻抗：R>>20Ω⑥系统的总电压增益A>560倍（55dB）(2)设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。
(3)自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量，交指导教师审核。
(4).批准后，进实验室进行组装、调试，并测试其主要性能参数。
1.3参考方案(1).电路图设计①确定目标：设计整个系统是由那些模块组成，各个模块之间的信号传输，并画出音响放大器方框图。
②系统分析：根据系统功能，选择各模块所用电路形式。
③参数选择：根据系统指标的要求，确定各模块电路中元件的参数。
④总电路图：连接各模块电路。
(2).电路安装、调试①为提高学生的动手能力，学生自行焊接电路板。
②在每个模块电路的输入端加一信号，测试输出端信号，以验证每个模块能否达到所规定的指标。
③重点调试每一级的输出波形。
④将各模块电路连起来，整机调试，并测量该系统的各项指标。
2设计方案：2.1设计方案分析论证(1)．音响放大器设计思路①由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20kΩ（亦有低输出阻抗的话筒如20Ω,200Ω等），所以话音放大器的作用是不失真的放大声音信号（最高信号达到10kHz)。
音响放大器设计报告电子技术课程设计任务书设计课题: 音响放大器设计专业班级: 自动化1106学生姓名: 许超学号: 201104134211指导教师: 刘琼设计时间: 2013 年6月20日音响放大器设计一、任务与要求设计一音响放大器，要求具有话筒扩音、混合前置放大、音调输出控制、音量控制，功率放大等功能。
各级主要作用话音放大级:话音放大器的作用是不失真地放大声音信号。
混合前置放大级:将磁带放音机输出的音乐信号与电子混响后的声音信号混合放大。
音调控制放大级:主要是控制、调节音响放大器的幅频特性，音调控制器只对低音频与高音频的增益进行提升与衰减，中音频的增益保持0dB不变。
功率放大级(简称功放):给音响放大器的负载(扬声器)提供一定的输出功率。
当负载一定时，希望输出的功率尽可能大，输出信号的非线性失真尽可能地小，效率尽可能高。
已知条件+VCC = +9V，话筒(低阻20)的输出电压为5mV，录音机的输出信号电压为100mV。
电子混响延时模块1个，集成功放LA4102 1只，8/2W负载电阻RL 1只，8/4W扬声器1只，集成运放LM324 1只(或mA741 3只) 主要技术指标额定功率 Po?1W( <3%);负载阻抗 RL=8截止频率fL=40Hz，fH=10kHz;音调控制特性:1kHz处增益为0dB，100Hz和10kHz处有?12dB的调节范围，AVL=AVH?20dB;话放级输入灵敏度 5mV;输入阻抗 Ri>>20设计过程整机电路由话音放大器、混合前置放大器、音调控制放大器、功率放大器组成，根据各级的功能及技术指标要求分配电压增益，分别计算各级电路参数，通常从功放级开始向前级逐级计算，根据技术指标要求，音响放大器的输入为5mV时，输出功率大于1W，则输出电压Vo>=2.8V。
总电压增益AvΣ=Vo/Vi>560倍(55dB)。
各级放大倍数如下图所示:话放级混放级音调级功放级AAAA5mV42mV125mV100mV3VV1V2V3V4 8.5倍3倍0.8倍30倍18.5dB9.5dB–2dB29.5dBA=612倍(56dB)V,二、设计与论证方案一:话音放大级、混合前置放大级、音调控制放大级各用一个UA741，功率放大级用LA4102。
音响放大器的实验报告篇一：实验5 音响放大器报告东南大学电工电子实验中心实验报告课程名称：电子线路实践第5次实验实验名称：院（系）：专业：姓名：学号：实验室:103实验组别： \同组人员： \ 实验时间：XX年6月3日评定成绩：审阅教师：实验五音响放大器设计【实验内容】设计一个音响放大器，性能指标要求为：功能要求话筒扩音、音量控制、混音功能、音调可调(选作) 额定功率≥0.5W(失真度THD≤10%) 负载阻抗10Ω频率响应fL≤50Hz fH≥20kHz 输入阻抗≥20kΩ话音输入灵敏度≤5mV音调控制特性(扩展) 1kHz处增益为0dB，125Hz和8kHz 处有±12dB的调节范围1. 基本要求功能要求话筒扩音、音量控制、混音功能额定功率≥0.5W(失真度THD≤10%) 负载阻抗10Ω频率响应fL≤50Hz fH≥20kHz 输入阻抗≥20kΩ话音输入灵敏度≤5mV2. 提高要求音调控制特性 1kHz处增益为0dB，125Hz和8kHz处有±12dB的调节范围。
3. 发挥部分可自行设计实现一些附加功能【实验目的】1. 了解实验过程：学习、设计、实现、分析、总结。
2. 系统、综合地应用已学到的模拟电路、数字电路的知识，在单元电路设计的基础上，利用multisim软件工具设计出具有一定工程意义和实用价值的电子电路。
3. 通过设计、调试等环节，增强独立分析与解决问题的能力。
【报告要求】(1) 根据实验内容、技术指标及实验室现有条件，自选方案设计出原理图，分析工作原理，计算元件参数。
1）音响放大器电路包含4个模块：话音放大器、混合前置放大器、音调控制器及功率放大器。
电路设计框图如下：2）各级电路增益分配3）话音放大器由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20k。
所以话音放大器的作用是不失真地放大声音信号(最高频率达到20kHz)。
其输入阻抗应远大于话筒的输出阻抗。
一、 设计题目音响系统放大器设计二、 主要内容及要求设计一个音响系统放大器。
具体要求如下： ⑴ 负载阻抗 Ω=4L R ； ⑵ 额定功率 W P O 10=；⑶ 带宽 BW ≥kHz Hz 15~50； ⑷ 失真度 %1<γ；⑸ 音调控制 低音（100Hz ）±12dB;高音（10kHz ）±12dB; ⑹ 频率均衡特性符合RIAA 标准；⑺ 输入灵敏度 话筒输入端≤5mV;调谐器输入端≤100mV; ⑻ 输入阻抗 R i ≥500k Ω; ⑼ 整机效率 η≥50%；三、 进度安排1．老师给出选题内容，课程设计的相关要求，指导时间及任务完成期限。
2. 复习模拟电子技术基础的内容，扎实基础。
3．去图书馆和网上查找相关资料，并且构思整个设计思路。
4．选择适当的芯片组合电路，设计各个部分的电路图，并用仿真软件设计，改善电路图。
5．根据电路的原理写出设计方案。
6．设计方案的检查，修正，改进，按要求打印方案。
四、 总评成绩指导教师学生签名音响系统放大器设计一、设计任务与要求1．一般说明：音响系统中的放大器决定了整个音响系统放音的音质、信噪比、频率响应以及音响输出功率的大小。
高级音响中的放大器通常分为前置放大器和功率放大及电源等两大部分。
前置放大器又可分为信号前置放大器和主控前置放大器。
信号前置放大器的作用是均衡输入信号并改善其信噪比；主控前置放大器的功能是放大信号、控制并美化音质；功率放大器及电源部分的主要功能是提供整机电源及对前置放大器来的信号作功率放大以推动扬声器。
2．音响系统放大器。
具体要求如下：⑴ 负载阻抗 Ω=4L R ； ⑵ 额定功率 W P O 10=；⑶ 带宽 BW ≥kHz Hz 15~50； ⑷ 失真度 %1<γ；⑸ 音调控制 低音（100Hz ）±12dB; 高音（10kHz ）±12dB; ⑹ 频率均衡特性符合RIAA 标准； ⑺ 输入灵敏度 话筒输入端≤5mV;调谐器输入端≤100mV; ⑻ 输入阻抗 R i ≥500k Ω; ⑼ 整机效率 η≥50%；二、方案设计与论证本设计由语音放大器、电子混响器、混合前置放大器、音调控制器及功率放大器五部分组成。

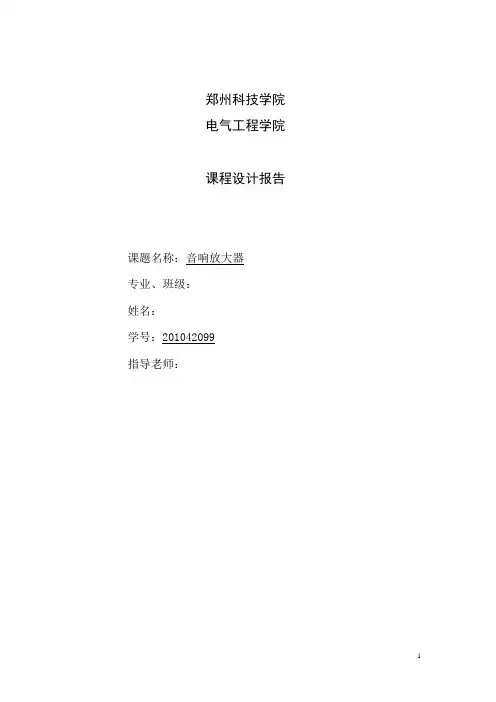

郑州科技学院电气工程学院课程设计报告课题名称：音响放大器专业、班级：姓名：学号：201042099指导老师：1 概述 (4)1.1 音响的介绍及音响的历史 (4)1.2 音响的作用意义 (5)1.3 名词解释 (5)2 电路方案的比较与论证 (7)2.1 放大电路的比较与论证 (7)2.2 音频功率放大电路的比较与论证 (7)3 核心元器件介绍 (9)3.1 LM324的介绍 (9)3.2 TDA2030的介绍 (10)4 电路的整体结构 (12)4.1 直流稳压电源电路的设计 (12)4.2 话音放大器与混合前置放大器的设计 (12)4.3 音调控制器的设计 (13)4.4 功率放大电路的设计 (16).5 Multisim仿真 (18)5.1对元器件的前期准备 (18)5.2 Multisim的简单用法 (18)6 调试 (26)6.1 静态工作点测试 (26)6.2 最大输出功率测试 (26)6.3 频率特性测试 (26)6.4 音乐试听 (27)7 设计心得 (27)参考文献 (28)附录 (29)附录1 (29)元件清单 (29)1 概述1.1 音响的介绍及音响的历史音响技术的发展经历了电子管、晶体管、场效应管的历史时期，在不同的历史时期都各有其特点。
通过音响放大器设计，使我们认识到一个简单的模拟电路系统，应当包括信号源、输入级、中间级、输出级和执行机构。
信号源的作用是提供待放大的电信号，如果信号是非电量，还须把非电量转换为电信号，然后进入输入级，中间级进行电流或电压放大，再进入输出级进行功率放大，最后去推动执行机构做某项工作。
经过改革开放30年来的高速发展，我国电子音响行业取得了长足的发展，从单一的收音机到现在CD、VCD、DVD、多媒体音响、GPS、车载多媒体终端等百花齐放，涌现出了一批优秀企业。
即便是在经历了自然灾害、人民币升值、原材料大幅涨价等不利因素，我们仍有一大批企业以加强自主创新、优化产品结构、开拓新市场、加强经营管理为手段，面对困难，保持了较高的发展速度。
模拟电子课程设计音响放大器-V1尊敬的读者大家好，今天我将为大家介绍一下如何通过模拟电子课程设计一台音响放大器。
本文将从以下几个方面进行阐述：一、音响放大器的基本原理音响放大器的主要作用是将低电平信号放大到足够的水平，以驱动扬声器发出音响。
其基本原理是使用一个输入信号和一个电源作为其输入，通过不断放大和改变其电平和频率，从而使扬声器工作并发出音响。
放大器的输出功率与电源电压、负载阻抗、放大器的放大倍数等因素有关。
二、模拟电子的基本知识模拟电子技术是指运用电子器件（如二极管、晶体管、场效应管、三极管等）来处理模拟信号（即连续信号）。
它主要涉及的领域有电子电路、电源、放大器、滤波器、振荡器等。
在音响放大器设计中，我们需要掌握这些基本知识才能更好地进行设计。
三、设计步骤1、电源电路设计电源电路是音响放大器的基础，其主要作用是为放大器提供充足的电源，保证其正常工作。
常用的电源电路有变压器降压整流电路和桥式整流电路。
我们可以通过计算得到所需的电源电压和电流，然后根据电路的特性进行选择。
2、放大电路设计放大电路是电子放大器的核心部分，决定了放大器的性能优劣。
常见的放大电路有B类、AB类和A类，三种电路的区别在于偏置电流的方式和输出电压的偏置。
我们需要选择适合我们要求的放大电路，并通过计算和测试来不断优化其性能。
3、输出电路设计输出电路主要是将放大电路的输出信号传递给扬声器，其设计要考虑到负载特性和输出功率。
输出电路的设计有直接耦合和变压器耦合两种方式，我们需要根据我们的实际需求进行选择。
四、注意事项在进行模拟电子课程设计音响放大器时，需要注意以下几点：1、安全第一，必须严格遵守电路接线连接规定，并加装必要的保护电路。
2、电路电压应该控制在安全范围内，要使用适当的电容器和电阻器来保证电流的稳定。
3、应该注意电路降噪和滤波，以避免电磁干扰和杂波搅乱声音信号。
4、实践过程中要注意实验设备的选配和安装，尤其是扬声器的负载情况。
模电课程设计实验报告（音响放大器）姓名：陈立专业班级：电信二班学号：2009221105200182 指导老师：钟志峰一 设计课题：音响放大器（简单音频通带放大电路）（输入语音信号－麦克风）注：功放电路原则上不使用功放集成电路。
二 设计要求:1前置放大、功放：输入灵敏度不大于10mV ,f L ≤500Hz,f H ≥20kHz ； 2有音量控制功能；3额定输出功率 P O ≥5Ｗ(测试频率：1kHz)；4负载：扬声器（８ 、５Ｗ）。
5主要测量内容：最大输出功率，输出电阻，输入灵敏度，f L ，f H三 设计原理：1输入可用差分放大电路，用高放大倍数三极管增大放大倍数，中间级采用共射放大增大倍数，输出采用消除交越失真的互补输出，同时作为功放电路。
2采用阻容耦合电路，即利用电容的隔直流的特性将电路的三级分隔开来。
(一)差分电路：第一级作为输入放大，不需要太大的放大倍数，一般只需要几十变能达到要求。
射级电流 ：IRE=2IEQ差分电路仿真波形：（二）共射放大电路：电源电压分别为+18V和-18V经过仿真得到最佳值=27k =4.3k =2.4k =620仿真结果如下：（三）互补输出电路：因为采用了阻容耦合，所以前级对后级的影响较小，只有在输出与输入的反馈电路上有影响。
互补输出级最显著的特点:(1)就是在上述电路图中，Q4与Q5之间的电压应该为0。
调结R9，R10便能做到。
(2)Q6和Q7的基极电压分别为+1V和-1V,调节 R10便能做到。
四仿真分析：（一）静态工作点：(二) 动态分析：五 PCB制作：1布线方向：从焊接面看，元件的排列方位尽可能保持与原理图相一致，布线方向最好与电路图走线方向相一致，因生产过程中通常需要在焊接面进行各种参数的检测，故这样做便于生产中的检查，调试及检修。
2各元件排列，分布要合理和均匀，力求整齐，美观，结构严谨的工艺要求。
焊接注意事项：焊盘内孔边缘到印制板边的距离要大于1mm，这样可以避免加工时导致焊盘缺损。
湖州师范学院求真学院课程设计总结报告课程名称电子技术课程设计设计题目音响放大器专业班级姓名学号指导教师报告成绩求真学院信息与工程系二〇一〇年十二月二十九日《电子技术课程设计》任务书一、课题名称音响放大器设计二、设计任务1、设计一个音响放大器，要求具有音调控制、音量控制等功能，可接入电脑音频信号、录音机线路输出信号等扩音，或作为有源音箱等；2、电路基本要求内含前置放大、音调控制、功率放大等；3、画出音响放大器的电路原理图，分析各部分电路的工作原理；4、电路制作与调试，测试直流工作点，关键点的波形；5、简易故障的判定及排除。
三、技术指标a)要求输出额定功率为≥1W，无明显失真，音调调节与音量调节作用明显；b)负载阻抗（扬声器阻抗）4-8欧，输入信号约为几十mV至100mV；四、设计报告根据要求撰写设计报告《音响放大器的设计》课程设计总结报告目录一、引言二、任务分析2.1 放大器的发展2.2放大器的分类2.2.1甲类放大器2.2.2乙类放大器2.2.3甲一名类放大器三、设计方案3.1工作原理3.2不同方案的比较：3.3 TDA2030参数,特点及典型应用3.3.1引脚情况：3.3.2电路特点：3.3.3极限参数3.3.4主要性能指标3.3.5 注意事项3.3.6．理想运算放大器特性3.3.7．理想运放在线性应用时的两个重要特性：四、电路设计及元器件清单4.1主体OTL功率放大器图4.2、手持式扩音器附加图4.3在protel 99 SE中作出相关的原理图4.4在protel 99 SE中作出相关的PCB图4.5元器件清单五、焊接及调试5.1 焊接5.1.1焊接技术5.1.2焊接的注意事项5.2焊后处理5.3导线焊接5.4常用连接导线5.5调试5.5.1主体OTL功率放大器调试5.5.2手持式扩音器调试六、展望七、感想八、参考文献附：电源电路图《音响放大器的设计》摘要：利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。
因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。
经过不断的电流及电压放大，就完成了功率放大。
一、引言伴随着科学技术的迅速发展，人们生活水平的不断提高，对音频功率放大器的要求越来越高。
音频是多媒体中的一种重要媒体。
人能够听见的音频信号的频率范围大约是60Hz-20kHz 其中语音大约分布在300Hz-4kHz之内，而音乐和其他自然声响是全范围分布的。
本文基于所学知识模拟制作音响功率放大器，践实所学知识掌握程度，并通过对所学知识来制造和改进相关产品，实际动手的过程中遇见了很多问题，但是在老师的指导和帮助下解决相应的问题。
同时在与同学的讨论学习过程中加强意识的培养，加强了相互间协调合作的能力，从而高质、高效的完成本次的设计任务。
二、任务分析2.1 放大器的发展音响技术的发展历史可以分为电子管、晶体管、集成电路、场效应管四个阶段。
1906年美国的德福雷斯特发明了真空三极管，开创了揉电声技术的先河。
1927年贝尔实验室发明了负反馈NFB（Negative feedback）技术后，使音响技术的发展进入了一个崭新的时代，比较有代表性的如“威廉逊”放大器，而1947年威廉逊先生在一篇设计Hi-Fi（High Fidelity）放大器的文章中介绍了一种成功运用负反馈技术，成为了Hi-Fi 史上一个重要的里程碑。
60年代由于晶体管的出现，使功率放大器步入了一个更为广阔的天地。
晶体管放大器细腻动人的音色、较低的失真、较宽的频响及动态范围等特点，，各种电路也相应产生，如：“OTL （Output Transformer Less）” 无输出放大器、“OCL（Output Capacitor Less）”放大器等。
直至70年代，晶体管放大技术的应用已相当成熟，各种新型电路不断出现，如：较成功地解决了负反馈电路的瞬态失真和高频相位反转问题的无负反馈放大电路；成功地将甲、乙放大器的优点结合在一起的超甲类放大电路；具有输出功率大、失真小的电流倾注式放大电路等等。
从而使晶体管放大器成为音响技术发展中的主流。
在60年代初，美国首先推出音响技术中的新成员——集成电路，到了70年代初，集成电路以其质优价廉、体积小、功能多等特点，逐步被音响界所认识。
发展至今，厚膜音响集成电路、运算放大集成电路被广泛用于音响电路。
功率放大器简称功放，可以说是各类音响器材中最大的一个家族了，其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。
由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。
功放可以分做两大类别，即专业功放与家用功放。
在体育馆场、影剧场、歌舞厅、会议厅或其它公共场所扩声，以及录音监听等场所使用的功放，一般说在其技术参数上往往会有一些独特的要求，这类功放通常称为专业功放。
而用于家庭的Hi－Fi音乐欣赏，A V系统放音，以及卡拉OK娱乐的功放，通常我们称为家用功放。
2.2放大器的分类根据三极管在放大信号时的信号工作和三极管静态电流大小划分，放大器电路主要有3种放大器类型：一是甲类放大器电路，二是乙类放大器电路，三是甲乙类放大器电路。
但在音响系统中不允许存在信号的非线性失真，只用甲类放大器电路和甲乙类放大器电路。
2.2.1甲类放大器甲类放大器就是给放大管加入合适的静态偏置电流，这样用一只三极管放大信号的正、负半周。
在功率放大器电路中，功放输出级中的信号幅度已经很大，如果仍然让信号的正、负半周同时用一只三极管来放大，这种电路称之为甲类放大器。
2.2.2乙类放大器所谓乙类放大器就是不给三极管加静态偏置电流，且用两只性能对称的三极管来分别放大信号的正半周和负半周，正、负半周再在放大器的负载上将正、负半周信号合成一个完整的周期信号。
由于这种放大器没有给功放输出管加入静态电流，它会产生交越失真，这种失真是非线性失真的一种，对声音的音质破坏严重。
所以，乙类放大器电路是不能用于音频放大器电路中的。
2.2.3甲乙类放大器为了克服交越失真，必须使输入信号避开三极管的截止区，给三极管加入很小的静态偏置电流，以使输入信号“骑”在很小的静态偏置电流上，这样可以避开了三极管的截止区，使输出信号不失真。
甲乙类放大器电路的主要特点如下-所述：(a).这种放大器同乙类放大器电路一样，也是用两只三极管分别放大输入信号的正、负半周，但给两只三极管加入了很小的静态偏置电流，以使三极管刚刚进入放大区。
(b). 由于给三极管所加的静态直流偏置电流很小，在没有输入信号时放大器对直流电源的消耗比较小(比起甲类放大器要小得多)，这样具有乙类放大器的省电优点，同时因加入的偏置电流克服了三极管的截止区，对信号不存在失真，又具有甲类放大器无非线性失真的优点。
所以，甲乙放大器具有甲类和乙类放大器的优点，克服了这两种放大器的缺点。
正是由于甲乙类放大器无交越失真，又具有输出功率大和省电的优点，所以被广泛地应用于音频功率放大器电路中。
当这种放大电路中的三极管静态直流偏置电流太小或没有时，就成了乙类放大器，将产生交越失真。
2.3设计任务：1、设计一个音响放大器，要求具有音调控制、音量控制等功能，可接入电脑音频信号、录音机线路输出信号等扩音，或作为有源音箱等；2、电路基本要求内含前置放大、音调控制、功率放大等；3、画出音响放大器的电路原理图，分析各部分电路的工作原理；4、电路制作与调试，测试直流工作点，关键点的波形；简易故障的判定及排除。
三、设计方案3.1工作原理其工作原理如下：当语音信号由话筒输出后，进入语音放大器放大并传入混合前置放大器，并进行放大。
放大后的信号进入音调控制器，然后进入功率放大器进行功率放大后，由扬声器输出声音。
3.2不同方案的比较：方案一：采用锁环频率相合成技术外加音响放大器采用锁相环频率合成技术，先用锁相环频率合成产生一定范围的频率，在通过传感器把接收到的频率信号转化音频信号。
在通过低通滤波器把频率控制在音频所需要的频率范围。
它的优点就是工作频率可调也可以达到很高的频率分辨率；缺点是要求使用的滤波器通带可变，实现很困难。
具体方案如图3.1.1所示：图3.1.1 锁环频率相合成技术框图方案二：采用直接数字式频率合成器DDS技术外加音响放大器采用直接数字式频率合成器(DDS)，是用RAM存储所需波形的量化信息，按照不同频率要求以频率控制字K为步进对相位增量进行累加，以累加相位值作为地址码读取存放在内存里。
DDS具有相对带宽很宽、频率转换时间极短、频率分辨率高等优点；另外，全数字化结构便于集成，输出相位连续，频率、相位和幅度也可实现程控。
但在方案中需要一块FPGA,一块双口RAM,那么设计的成本较高。
同时电路也不好仿真。
实现起来也比较困难。
方案三：采用直接给定的音频信号外加音响放大器采用直接所定的音频信号，是由MP3现代音频信号设备，直接给音响放大器。
此电路简单，其优点是：在音频信号具有直接给定的音频频率，在频率方面没有失真效果，而且具有混响器的效果。
图3.1.2直接给定的音频信号外加音响放大器通过对方案的比较和选择，选择第三个方案有三个原因：首先这个方案它设计简单可靠，软硬可相互补充各自的缺点。
同时音响效果也比较好。
音响放大电路设计由三部分组成:混合前置放大模块，音调输出控制模块，功率放大模块。
混合前置放大模块作用是将磁带放音机输出的音乐信号混合放大。
音调输出控制模块作用是主要是控制、调节音响放大器的幅频特性。
功率放大模块作用是给音响放大的负载L R （扬声器）提供一定的输出功率；其次这方案能很好的进行模拟仿真能够完成计算机调试的过程，减少我们在制作过程中的麻烦；也是我觉得最合适的方案，便宜且方便。
3.3 TDA2030参数,特点及典型应用TDA2006是德律风根生产的音频功放电路，采用V 型5 脚单列直插式塑料封装结构。
如图1所示，按引脚的形状引可分为H 型和V 型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS 公司、美国RCA 公司、日本日立公司、NEC 公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
实物图图13.3.1引脚情况：1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。
