第四章 船舶稳性分解

第四章船舶稳性第一节船舶稳性的基本概念（一）船舶平衡的3种状态1、稳定平衡>0G点在M点之下，GM>0，MR2、随遇平衡G点与M点重合，GM=0，M=0R3、不稳定平衡<0G点在M点之上，GM<0，MR（二）稳性的定义船舶稳性是指船舶受给定的外力作用后发生倾侧而不致倾覆，当外力消失后仍能回复到原来的平衡位置的能力。

（三）稳性分类分类方法: 按倾斜方向、倾角大小、倾斜力矩性质、船舱是否进水┏破舱稳性稳性┫┏初稳性(小倾角稳性)┃┏横稳性┫┏静稳性┗完整稳性┫┗大倾角稳性┫┗纵稳性┗动稳性其中，倾角小于等于10－15度称为小倾角，否则称为大倾角。

倾斜力矩性质指静力或动力，或者说有无角速度、角加速度。

第二节船舶初稳性（1）（一）船舶初稳性的基本标志1．稳心M 与稳心距基线高度KM船舶小倾角横倾前、后其浮力作用线交点称为横稳心，简称稳心。

稳心M距基线的垂向坐标称为稳心距基线高度。

2．初稳性的衡准指标稳心M至重心G的垂距称为初稳性高度GM。

初稳性高度GM是衡准船舶是否具有初稳性的指标。

初稳性高度大于零，即船舶重心在稳心之下，船舶就有初稳性。

3．初稳性中的假设(对于任一给定的吃水或排水量)（1）小倾角横倾(微倾)；（2）在微倾过程中稳心M和重心G的位置固定不变；（3）在微倾过程中浮心B的移动轨迹是一段以稳心为圆心的圆弧；（4）在微倾过程中倾斜轴过漂心。

（二）初稳性高度GM的表达式GM=KB+BM-KG=KM-KG第二节 船舶初稳性（2）（三） 初稳性高度的求取1、 KM 可在静水力曲线图、静水力参数表或载重表中查取。

2、 KG 的计算式中，P i —— 组成船舶总重量（含空船重量等）的第i 项载荷，tZ i —— 载荷P i 的重心距基线高度，m3、Z i 确定（1）舱容曲线图表查取法船舶资料中通常有各个货舱和液舱的舱容曲线图或数据表，利用舱容曲线图表，可方便确定舱内散货或液货的重心高度Z i ，方法如下：i ）对于匀质散货或液货，已知货堆表面距基线高度，在图中左纵轴上对应点做水平线交舱容中心距基线高度曲线得B 点，过B 点做垂线交上横轴得C 点，对应值即为该舱货物重心距基线高度Z i 。

第四章 稳性、载重线、不沉性、吨位丈量第1节 稳 性4.1.1 一般要求4.1.1.1 下列船舶应按本节规定核算船舶稳性：(1)新船；(2)初次检验的现有船舶；(3)船舶因改装、改建或修理使船舶稳性恶化或空船状况变化较大的现有船舶；(4)对其船舶稳性发生怀疑的现有船舶。

4.1.1.2 船舶一般应按《渔业船舶法定检验规则》有关规定进行稳性核算和倾斜试验。

4.1.1.3 对于缺少资料的现有船，可按4.1.3规定的简易衡准方法校核稳性。

4.1.1.4 船舶稳性计算虽已符合本章的要求，但船长仍应注意船舶装载及气象、海况、航向等情况，谨慎驾驶和操作。

在船舶遭遇特殊情况或紧急情况而采取应变措施时，应注意船舶的稳性，防止发生倾覆的危险。

4.1.1.5 本节4.1.3、4.1.4的规定不适用于高速船。

4.1.2 完整稳性4.1.2.1 船舶应具有足够的稳性，稳性指标应满足4.1.1.2或4.1.3的要求。

4.1.2.2 高速船的完整稳性除满足以下要求外，尚应满足4.1.1.2要求。

.1 在换证检验时，应核查空船排水量和重心纵向位置，并与已批准的稳性资料相比较，如空船排水量的偏差值超过2％，或重心纵向位置的偏差值超过l ％船舶垂线间长时，则应重新进行倾斜试验。

.2 船舶最大复原力臂所对应的横倾角应不小于25º，如进水角小于最大复原力臂所对应的横倾角，则进水角即为最大复原力臂所对应的横倾角。

.3 对遮蔽航区的船，以下要求可作为以上要求的等效要求：.3.1 最大复原力臂对应的横倾角应不小于l5º；.3.2 最大复原力臂lm 应不小于按下式计算所得之值：0.20.022(30)m m l φ=+-式中：m φ——最大复原力臂m l 对应的横倾角，(º)。

.3.3 进水角小于最大复原力臂所对应的横倾角时，则进水角即为最大复原力臂所对应的横倾角，进水角处的复原力臂即为最大复原力臂。

.4 高速船在静水状态中，在任何允许的装载情况下受到可能产生的不可控制的乘员移动作用时，引起的横倾角应不大于12º。

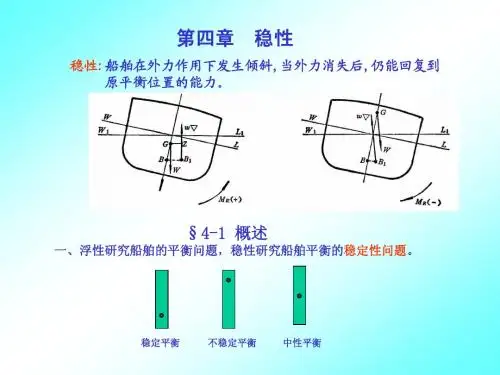

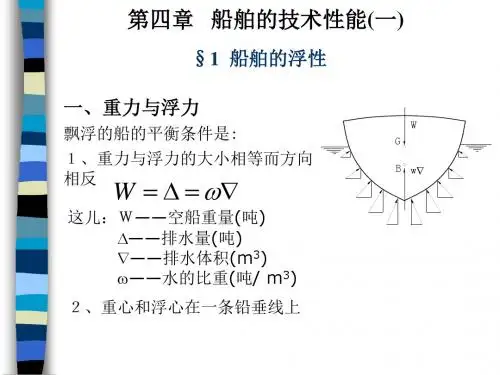

第四章船舶稳性教学课题稳性的基本概念教学目的教学重点教学难点教学方法计划课时实际课时授课内容见表后内容板书设计作业布置课后小结（一）课程导入（二）新授课第一节、稳性的基本概念船舶平衡的3种状态： 1．船舶的平衡状态船舶漂浮于水面上，其重力为W，浮力为△，G为船舶重心，B为船舶初始位置的浮心。

在某一性质的外力矩作用下船舶发生倾斜，由于倾斜后水线下排水体积的几何形状改变，浮心由B移至B1点，当外力矩消失后船舶能否恢复到初始平衡位置，取决于它处在何种平衡状态（下图）。

（1）稳定平衡。

如图（a）所示，船舶倾斜后在重力W和浮力△作用下产生一稳性力矩，在此力矩作用下，船舶将会恢复到初始平衡位置，称该种船舶初始平衡状态为稳定平衡状态。

（2）随遇平衡。

如图2-1所示，船舶倾斜后重力W和浮力△仍然作用在同一垂线上而不产生力矩，因而船舶不能恢复到初始平衡位置，则称该种船舶初始平衡状态为随遇平衡状态。

（3）不稳定平衡。

如图2-1（c）所示，船舶倾斜后重力W和浮力△作用下产生一倾覆力矩，在此力矩作用下船舶将继续倾斜，称称该种船舶初始平衡状态为不稳定平衡状态。

2．船舶平衡状态的判别为对船舶的平衡状态进行判别，将船舶正浮时浮力作用线和倾斜后浮力作用线的交点定义为稳心，以M表示。

由于船舶倾斜后的浮心位置或浮力作用线与船舶吃水（或排水量）、船舶倾角有关，稳心位置也随船舶吃水（或排水量）、船舶倾角不同而变化。

进一步分析表明，船舶处于何种平衡状态与重心G和稳心M的相对位置有关。

船舶稳定平衡时，重心G位于稳心M之下；船舶不稳定平衡时，重心G位于稳心M之上；船舶随遇平衡时，重心G 和稳心M 重合。

因此，为了使船舶在受到一外力矩作用下具有一定的复原能力从而保证船舶安全，船舶重心必须在相应倾角时的稳心之下。

处于稳定平衡状态的船舶，其复原能力的大小取决于倾斜后产生的稳性力矩或复原力矩s M 的大小。

由图（a ）可见，该稳性力矩大小为s M GZ =∆⋅式中：GZ ──静稳性力臂 （m ），是船舶重心G 至倾斜后浮力作用线的垂直距离，通常简称作稳性力臂或复原力臂。

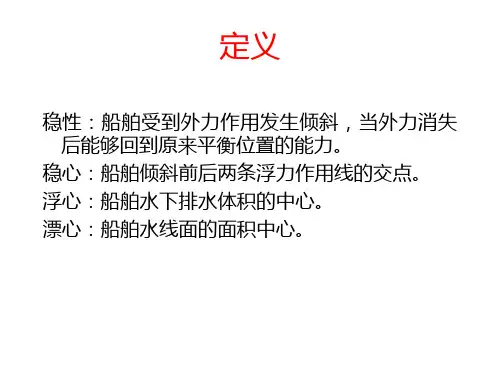

船舶稳性知识点讲解（word）资料第一节稳性的基本概念一、稳性概述1. 概念：船舶稳性(Stability)是指船舶受外力作用发生倾斜，当外力消失后能够自行回复到原来平衡位置的能力。

2. 船舶具有稳性的原因1)造成船舶离开原来平衡位置的是倾斜力矩，它产生的原因有：风和浪的作用、船上货物的移动、旅客集中于一舷、拖船的急牵、火炮的发射以及船舶回转等，其大小取决于这些外界条件。

2)使船舶回复到原来平衡位置的是复原力矩，其大小取决于排水量、重心和浮心的相对位置等因素。

S M GZ =?? (9.81)kN m ?式中:GZ ：复原力臂，也称稳性力臂，重力和浮力作用线之间的距离。

◎船舶是否具有稳性，取决于倾斜后重力和浮力的位置关系，而排水量一定时，船舶浮心的变化规律是固定的(静水力资料)，因此重心的位置是主观因素。

3. 横稳心(Metacenter)M ：船舶微倾前后浮力作用线的交点，其距基线的高度KM 可从船舶资料中查取。

4. 船舶的平衡状态1)稳定平衡：G 在M 之下，倾斜后重力和浮力形成稳性力矩。

2)不稳定平衡：G 在M 之上，倾斜后重力和浮力形成倾覆力矩。

3)随遇平衡：G 与M 重合，倾斜后重力和浮力作用在同一垂线上，不产生力矩。

如下图所示例如：1)圆锥在桌面上的不同放置方法；2)悬挂的圆盘5. 船舶具有稳性的条件：初始状态为稳定平衡，这只是稳性的第一层含义；仅仅具有稳性是不够的，还应有足够大的回复能力，使船舶不致倾覆，这是稳性的另一层含义。

6. 稳性大小和船舶航行的关系1)稳性过大，船舶摇摆剧烈，造成人员不适、航海仪器使用不便、船体结构容易受损、舱内货物容易移位以致危及船舶安全。

2)稳性过小，船舶抗倾覆能力较差，容易出现较大的倾角，回复缓慢，船舶长时间斜置于水面，航行不力。

二、稳性的分类1. 按船舶倾斜方向分为：横稳性、纵稳性2. 按倾角大小分为：初稳性、大倾角稳性3. 按作用力矩的性质分为：静稳性、动稳性4. 按船舱是否进水分为：完整稳性、破舱稳性三、初稳性1. 初稳性假定条件：1)船舶微倾前后水线面的交线过原水线面的漂心F；2)浮心移动轨迹为圆弧段，圆心为定点M(稳心)，半径为BM(稳心半径)。

第一节稳性的基本概念船舶平衡的3种状态：1 .船舶的平衡状态船舶漂浮于水面上，其重力为W,浮力为△, G为船舶重心，B为船舶初始位置的浮心。

在某一性质的外力矩作用下船舶发生倾斜，由于倾斜后水线下排水体积的几何形状改变，浮心由B移至B i点，当外力矩消失后船舶能否恢复到初始平衡位置，取决于它处在何种平衡状态（下图）。

（1）稳定平衡。

如图（a）所示，船舶倾斜后在重力W0浮力△作用下产生一稳性力矩，在此力矩作用下，船舶将会恢复到初始平衡位置，称该种船舶初始平衡状态为稳定平衡状态。

（2）随遇平衡。

如图2-1所示，船舶倾斜后重力W和浮力△仍然作用在同一垂线上而不产生力矩，因而船舶不能恢复到初始平衡位置，则称该种船舶初始平衡状态为随遇平衡状态。

（3）不稳定平衡。

如图2-1（c）所示，船舶倾斜后重力W和浮力△作用下产生一倾覆力矩，在此力矩作用下船舶将继续倾斜，称称该种船舶初始平衡状态为不稳定平衡状态。

2 .船舶平衡状态的判别为对船舶的平衡状态进行判别，将船舶正浮时浮力作用线和倾斜后浮力作用线的交点定义为稳心，以M表示。

由于船舶倾斜后的浮心位置或浮力作用线与船舶吃水（或排水量）、船舶倾角有关，稳心位置也随船舶吃水（或排水量）、船舶倾角不同而变化。

进一步分析表明，船舶处于何种平衡状态与重心G和稳心M的相对位置有关。

船舶稳定平衡时，重心G位于稳心M之下；船舶不稳定平衡时，重心G位于稳心M 之上；船舶随遇平衡时，重心G和稳心M重合。

因此，为了使船舶在受到一外力矩作用下具有一定的复原能力从而保证船舶安全，船舶重心必须在相应倾角时的稳心之下。

处于稳定平衡状态的船舶，其复原能力的大小取决于倾斜后产生的稳性力矩或复原力矩M s的大小。

由图（a）可见，该稳性力矩大小为式中：GZ——静稳性力臂（m）是船舶重心G至倾斜后浮力作用线的垂直距离，通常简称作稳性力臂或复原力臂。

船舶稳性的分类：船舶在外力矩作用下偏离其初始平衡位置而倾斜，当外力矩消失后船体能自行恢复到初始平衡状态的能力称为船舶稳性。
