外加剂硫酸钠含量重量法

《混凝土外加剂匀质性试验方法》（GB/T8077-2023）新旧规范对比一、主要修订内容本文件代替GB/T8077—2012《混凝土外加剂匀质性试验方法》，与GB/T8077—2012相比，除结构调整和编辑性改动外，主要技术变化如下：a)范围中增加了膨胀剂（见第1章，2012年版的第1章）;b)更改了试验的基本要求中试验次数与要求，更改了试验用水的要求，增加了例行生产控制分析时的要求，增加了试剂要求，增加了数据处理的要求（见第4章，2012年版的第4章）;c)增加了外观的要求（见第5章）;d)增加了稳定性的要求（见第6章）;e)更改了含固量的称样量以及干燥时间（见7.1.3,2012年版的第5章）;f)增加了含固量的试验方法——稀释干燥法（见7.2);g)增加了含固量的试验方法——真空干燥法（见7.3);h)更改了含水率的称样量以及干燥时间（见8.1.3,2012年版的第6章）;i)增加了含水率的试验方法——真空干燥法（见8.2);j)删除了密度测定的液体比重天平法，更改了比重瓶法测定密度中比重瓶容积的校正（见9.1.4.1,2012年版的7.1.4.1、7.2);k)增加了手工筛析法细度检验的设备，增加了细度测定中的负压筛析法（见10.1,10.2,2012年版的第8章）;1)增加了表面张力的仪器（见12.2,2012年版的10.3);m)更改了电位滴定测定氯离子的试验方法，增加了全自动氯离子测定仪，增加了低浓度氯离子含量的测定方法，增加了标准溶液的浓度，增加了不溶物测定氯离子的样品前处理，更改了重复性和再现性（见第13章，2012年版的第11章）;n)更改了离子色谱法测定氯离子样品的前处理，更改了重复性限，增加了再现性限（见13.2.3.1、13.2.5,2012年版的11.2.4.1、11.2.6);o)更改了重量法测定硫酸钠含量的试剂以及仪器设备，更改了试验步骤（见14.1.2、14.1.3,2012年版的12.1.2、12.1.3、12.1.4);p)更改了离子交换重量法测定硫酸钠含量的仪器（见14.2.2.2,2012年版的12.2.3);q)更改了水泥净浆流动度中仪器，增加了的材料，增加了试验用水的温度，增加了试验环境温度，更改了试料加入的顺序，更改了测试时间（见15.2、15.4,2012年版的13.2、13.3);r)增加了胶砂减水率的试验环境温度，增加了试验用水的温度（见16.2、16.3,2012年版的14章）;s)更改了碱含量的试验方法，对溶于水和不溶于水的试样分别采取不同的前处理方法（见第17章，2012年版的第15章）。

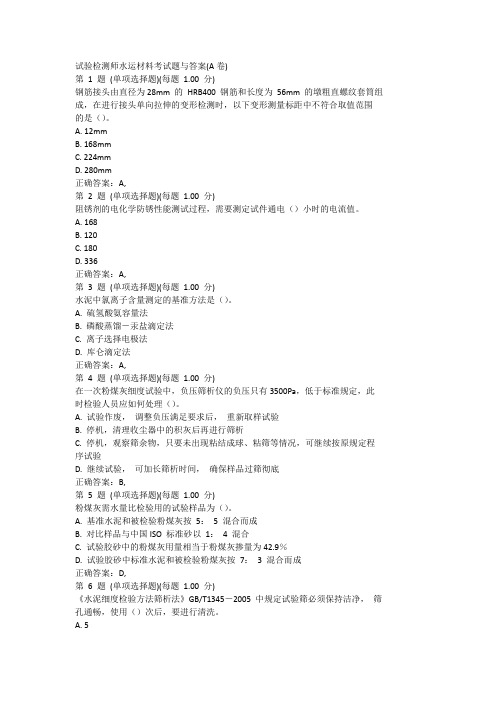

试验检测师水运材料考试题与答案(A卷)第1 题(单项选择题)(每题 1.00 分)钢筋接头由直径为28mm 的HRB400 钢筋和长度为56mm 的墩粗直螺纹套筒组成，在进行接头单向拉伸的变形检测时，以下变形测量标距中不符合取值范围的是（）。

A. 12mmB. 168mmC. 224mmD. 280mm正确答案：A,第2 题(单项选择题)(每题 1.00 分)阻锈剂的电化学防锈性能测试过程，需要测定试件通电（）小时的电流值。

A. 168B. 120C. 180D. 336正确答案：A,第3 题(单项选择题)(每题 1.00 分)水泥中氯离子含量测定的基准方法是（）。

A. 硫氢酸氨容量法B. 磷酸蒸馏－汞盐滴定法C. 离子选择电极法D. 库仑滴定法正确答案：A,第4 题(单项选择题)(每题 1.00 分)在一次粉煤灰细度试验中，负压筛析仪的负压只有3500Pa，低于标准规定，此时检验人员应如何处理（）。

A. 试验作废，调整负压满足要求后，重新取样试验B. 停机，清理收尘器中的积灰后再进行筛析C. 停机，观察筛余物，只要未出现粘结成球、粘筛等情况，可继续按原规定程序试验D. 继续试验，可加长筛析时间，确保样品过筛彻底正确答案：B,第5 题(单项选择题)(每题 1.00 分)粉煤灰需水量比检验用的试验样品为（）。

A. 基准水泥和被检验粉煤灰按5：5 混合而成B. 对比样品与中国ISO 标准砂以1：4 混合C. 试验胶砂中的粉煤灰用量相当于粉煤灰掺量为42.9％D. 试验胶砂中标准水泥和被检验粉煤灰按7：3 混合而成正确答案：D,第6 题(单项选择题)(每题 1.00 分)《水泥细度检验方法筛析法》GB/T1345－2005 中规定试验筛必须保持洁净，筛孔通畅，使用（）次后，要进行清洗。

A. 5B. 10C. 50D. 100正确答案：B,第7 题(单项选择题)(每题 1.00 分)金属洛氏硬度试验中，从初试验力F0 施加至总试验力 F 的时间应为（1－8）s，且总试验力F 的持荷时间应为（）。

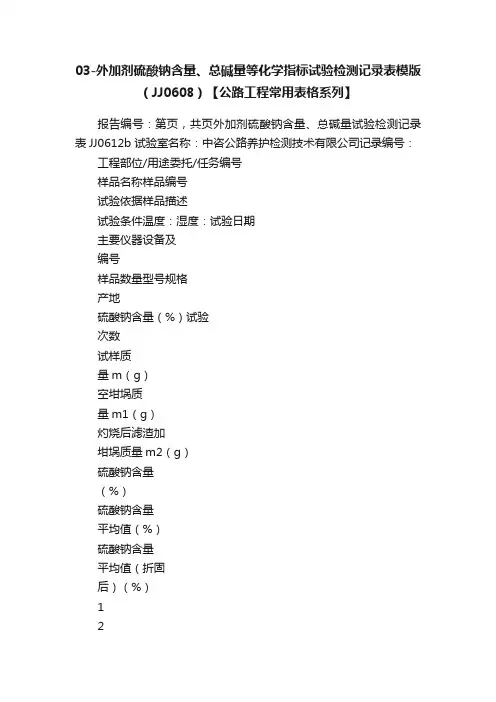

03-外加剂硫酸钠含量、总碱量等化学指标试验检测记录表模版（JJ0608）【公路工程常用表格系列】报告编号：第页，共页外加剂硫酸钠含量、总碱量试验检测记录表JJ0612b 试验室名称：中咨公路养护检测技术有限公司记录编号：工程部位/用途委托/任务编号样品名称样品编号试验依据样品描述试验条件温度：湿度：试验日期主要仪器设备及编号样品数量型号规格产地硫酸钠含量（%）试验次数试样质量m（g）空坩埚质量m1（g）灼烧后滤渣加坩埚质量m2（g）硫酸钠含量（%）硫酸钠含量平均值（%）硫酸钠含量平均值（折固后）（%）12硫酸钠含量计算公式：X Na2SO4（%）=（m2- m1）/m×0.6086×100；硫酸钠含量计算公式：X Na2SO4（折固后）（%）= X Na2SO4（%）/固含量，固含量= %K2O（%）试验次数试样量m0（g）测定浓度C1(mg/100mL)空白浓度C0(mg/100mL)结果（%）平均值（%）12标准溶液：K2O标准溶液： mg/100mL计算公式：K2O（%）=（C1- C0）×n/( m0×1000)×100；稀释倍数n=Na2O（%）试验次数试样量m0（g）测定浓度C1(mg/100mL)空白浓度C0(mg/100mL)结果（%）平均值（%）12标准溶液：Na2O标准溶液： mg/100mL计算公式：Na2O（%）=（C1- C0）×n/( m0×1000)×100；稀释倍数n=总碱量（折固后）（%）计算公式：总碱量（折固前）（%）=（0.658K2O%+ Na2O%）；总碱量（折固后）（%）=总碱量（折固前）（%）/固含量；固含量= % 总碱量（折固前）（%）总碱量（折固后）（%）试验：复核：日期：年月日精品文档 1。

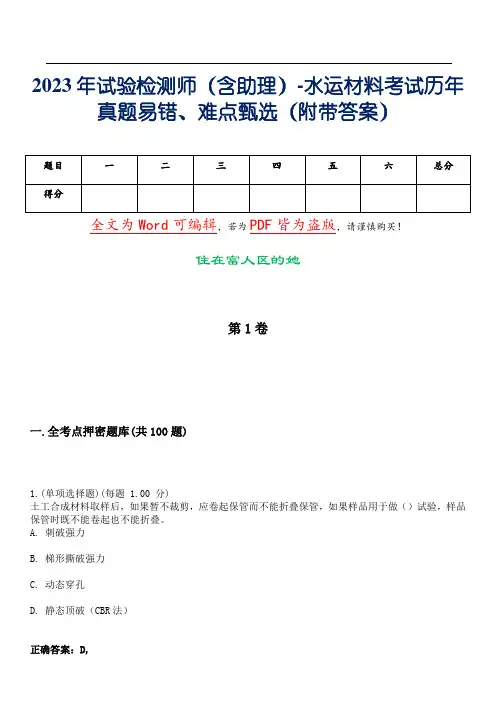

2023年试验检测师（含助理）-水运材料考试历年真题易错、难点甄选（附带答案）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！住在富人区的她第1卷一.全考点押密题库(共100题)1.(单项选择题)(每题 1.00 分)土工合成材料取样后，如果暂不裁剪，应卷起保管而不能折叠保管，如果样品用于做（）试验，样品保管时既不能卷起也不能折叠。

A. 刺破强力B. 梯形撕破强力C. 动态穿孔D. 静态顶破（CBR法）正确答案：D,2.(判断题)(每题 1.00 分)碱性石料与石油沥青的粘附性较酸性石料与石油沥青的粘附性好。

（）正确答案：A,3.(判断题)(每题 1.00 分)依据国标GB/T4507进行沥青软化点的测试，两次测试的结果分别是60.5，62.0，则该次试验无效。

（）正确答案：A,4.(单项选择题)(每题 1.00 分)无侧限抗压强度试验试样的破坏形式为塑性破坏(即无破裂面)时，选取破坏值应按应变（）所对应的轴向应力为抗压强度。

A. 10%B. 15%C. 20%D. 25%正确答案：B,5.(多项选择题)(每题 1.00 分)粗骨料的级配良好，应用于混凝土中，可以带来哪些性能的提高（）A. 水泥用量少B. 力学性能好（强度高等）C. 工作性好D. 耐久性好E. 泌水率増大正确答案：A,B,C,D,6.(单项选择题)(每题 1.00 分)当施工进度快、地基土的透水性低且排水条件不良时，宜选择（）A. 不固结不排水剪B. 固结不排水剪C. 固结排水剪D. 慢剪正确答案：A,7.(单项选择题)(每题 1.00 分)混凝土试验室的温度应保持在（）。

A. 20℃±2℃B. 20℃±3℃C. 20℃±4℃D. 20℃±5℃正确答案：D,8.(不定项选择题)(每题 2.00 分)某码头横梁混凝土设计强度等级为C20，现采用回弹法测试其混凝土强度，共布置5个测区。

检测时回弹仪呈水平状态，测试面为混凝土的浇筑侧面。

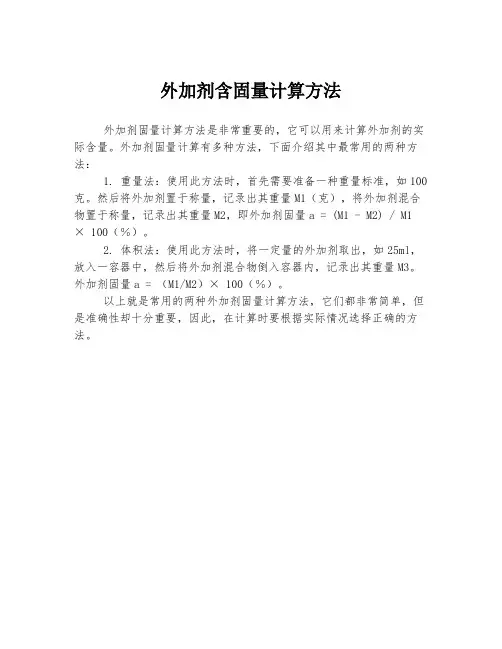

外加剂含固量计算方法
外加剂固量计算方法是非常重要的，它可以用来计算外加剂的实际含量。

外加剂固量计算有多种方法，下面介绍其中最常用的两种方法：
1. 重量法：使用此方法时，首先需要准备一种重量标准，如100克。

然后将外加剂置于称量，记录出其重量M1（克），将外加剂混合物置于称量，记录出其重量M2，即外加剂固量a = (M1 - M2) / M1 × 100（％）。

2. 体积法：使用此方法时，将一定量的外加剂取出，如25ml，放入一容器中，然后将外加剂混合物倒入容器内，记录出其重量M3。

外加剂固量a = （M1/M2）× 100（％）。

以上就是常用的两种外加剂固量计算方法，它们都非常简单，但是准确性却十分重要，因此，在计算时要根据实际情况选择正确的方法。

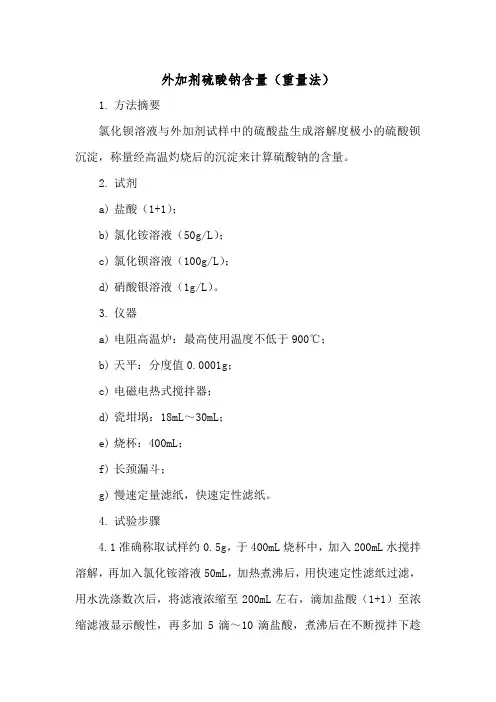

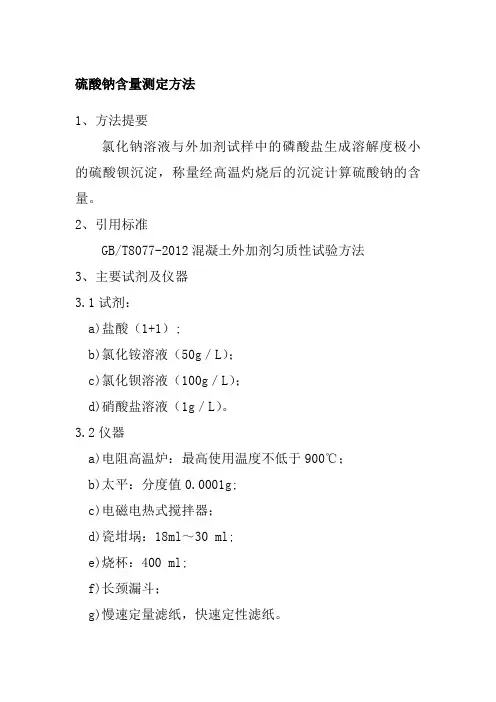

外加剂硫酸钠含量（重量法）1.方法摘要氯化钡溶液与外加剂试样中的硫酸盐生成溶解度极小的硫酸钡沉淀，称量经高温灼烧后的沉淀来计算硫酸钠的含量。

2.试剂a)盐酸（1+1）；b)氯化铵溶液（50g/L）；c)氯化钡溶液（100g/L）；d)硝酸银溶液（1g/L）。

3.仪器a)电阻高温炉：最高使用温度不低于900℃；b)天平：分度值0.0001g；c)电磁电热式搅拌器；d)瓷坩埚：18mL～30mL；e)烧杯：400mL；f)长颈漏斗；g)慢速定量滤纸，快速定性滤纸。

4.试验步骤4.1准确称取试样约0.5g，于400mL烧杯中，加入200mL水搅拌溶解，再加入氯化铵溶液50mL，加热煮沸后，用快速定性滤纸过滤，用水洗涤数次后，将滤液浓缩至200mL左右，滴加盐酸（1+1）至浓缩滤液显示酸性，再多加5滴～10滴盐酸，煮沸后在不断搅拌下趁热滴加氯化钡溶液10mL，继续煮沸15min，取下烧杯，置于加热板上，保持50℃～60℃静置2h～4h或常温静置8h。

4.2 用两张慢速定量滤纸过滤，烧杯中的沉淀用70℃水洗涤，使沉淀全部转移到滤纸上，用温热水洗涤沉淀至无氯根为止（用硝酸银溶液检验）。

4.3 将沉淀与滤纸移入预先灼烧恒重的坩埚中，小火烘干，灰化。

4.4 在800℃电阻高温炉中灼烧30min，然后在干燥器里冷却至室温（约30min），取出称量，再将坩埚放回高温炉中，灼烧20min，取出冷却至室温称量，如此反复直至恒重。

5.结果表示外加剂中硫酸钠含量X Na2SO4=[(m2-m1)×0.6086]/m×100X Na2SO4—外加剂中硫酸钠含量，%；m —试样质量，单位为克（g）；m1—空坩埚质量，单位为克（g）；m2—灼烧后滤渣加坩埚质量，单位为克（g）；0.6086 —硫酸钡换算成硫酸钠的系数。

6.重复性限和再现性限重复性限为0.50%；再现性限为0.80%。

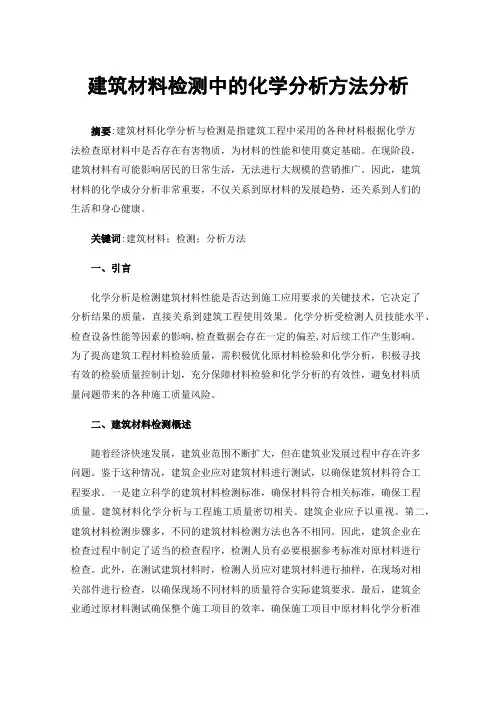

建筑材料检测中的化学分析方法分析摘要:建筑材料化学分析与检测是指建筑工程中采用的各种材料根据化学方法检查原材料中是否存在有害物质，为材料的性能和使用奠定基础。

在现阶段，建筑材料有可能影响居民的日常生活，无法进行大规模的营销推广。

因此，建筑材料的化学成分分析非常重要，不仅关系到原材料的发展趋势，还关系到人们的生活和身心健康。

关键词:建筑材料；检测；分析方法一、引言化学分析是检测建筑材料性能是否达到施工应用要求的关键技术，它决定了分析结果的质量，直接关系到建筑工程使用效果。

化学分析受检测人员技能水平、检查设备性能等因素的影响,检查数据会存在一定的偏差,对后续工作产生影响。

为了提高建筑工程材料检验质量，需积极优化原材料检验和化学分析，积极寻找有效的检验质量控制计划，充分保障材料检验和化学分析的有效性，避免材料质量问题带来的各种施工质量风险。

二、建筑材料检测概述随着经济快速发展，建筑业范围不断扩大，但在建筑业发展过程中存在许多问题。

鉴于这种情况，建筑企业应对建筑材料进行测试，以确保建筑材料符合工程要求。

一是建立科学的建筑材料检测标准，确保材料符合相关标准，确保工程质量。

建筑材料化学分析与工程施工质量密切相关。

建筑企业应予以重视。

第二，建筑材料检测步骤多，不同的建筑材料检测方法也各不相同。

因此，建筑企业在检查过程中制定了适当的检查程序，检测人员有必要根据参考标准对原材料进行检查。

此外，在测试建筑材料时，检测人员应对建筑材料进行抽样，在现场对相关部件进行检查，以确保现场不同材料的质量符合实际建筑要求。

最后，建筑企业通过原材料测试确保整个施工项目的效率，确保施工项目中原材料化学分析准确性，确保施工结构的质量。

需要不断创新建筑材料检测技术，发挥其作用，提高建筑材料检测的效率，提高整个建筑业施工水平[1]。

三、化学分析在建筑材料检测中的运用措施（一）水泥检测1、水泥氯离子检测(1)过量的氯离子会降低混凝土材料耐磨性和强度。
