电压电流的参考方向-

基尔霍夫定律
总结词
基尔霍夫定律是电路分析中的两个基本定律，它包括基尔霍夫电流定律和基尔霍夫电压定律。
详细描述
基尔霍夫电流定律指出，在电路中，流入节点的电流之和等于流出节点的电流之和，即∑Iin=∑Iout。基尔霍夫电 压定律指出，在电路中，沿着闭合回路的电压降之和等于零，即∑V=0。这两个定律是解决复杂电路问题的基础。
电流的国际单位是安培（A），辅助单位是毫安（mA）和微安（μA）。电压的国际 单位是伏特（V），辅助单位是千伏（kV）和毫伏（mV）。此外，还有亨利（H） 和法拉（F）作为电感和电容的单位。
02
电流和电压的参考方向
参考方向的确定
01
02
03
任意选定
电流和电压的参考方向可 以任意选定，通常在分析 电路时选择一个方便的方 向作为参考方向。
节点电压法
要点一
节点电压法的基本思想
通过求解节点电压来求解复杂电路中的电流和电压。
要点二
节点电压法的应用
适用于具有多个电源和电阻器的复杂电路，能够简化计算 过程。
05
实验与实践
实验设备与器材
01
02
03
04
ห้องสมุดไป่ตู้
电源：提供稳定的直流或交流 电压。
电流表和电压表：用于测量电 路中的电流和电压。
电阻、电容、电感等电子元件 ：用于构建不同的电路。
实际方向与参考方向的关系
一致性
如果电流或电压的实际方向与参 考方向一致，则其值为正；如果 实际方向与参考方向相反，则其
值为负。
计算结果
在计算电路中的电流和电压时， 需要将实际值代入公式中计算， 得到的结果是相对于参考方向的
数值。

5.任何一个元件与理想电压源并联，对外表现为电压源。
任何一个元件与理想电流源串联，对外表现为电流源。
§2-6 实际电源的两种模型及其等效变换
1.
2.
下标oc是开路（open circuit）的缩写。
下标sc是开路（short circuit）的缩写。
实际电源的两种电路模型：
1电压源和电阻的串联
2电流源和电阻的并联
表示元件发出的功率
发出正功率（实际发出）
发出负功率（实际吸收）
§1-5 电阻元件
1.欧姆定律
2.电导： 电阻的倒数（并联中有用）
G称为电阻元件的电导，单位是S（西门子，简称西）
3.开路：当一个线性电阻元件的端电压不论为何值时，流过它的电流恒为零值，就把它称为“开路”。
4.短路：当一个线性电阻元件的端电流不论为何值时，流过它的电压恒为零值，就把它称为“短路”。

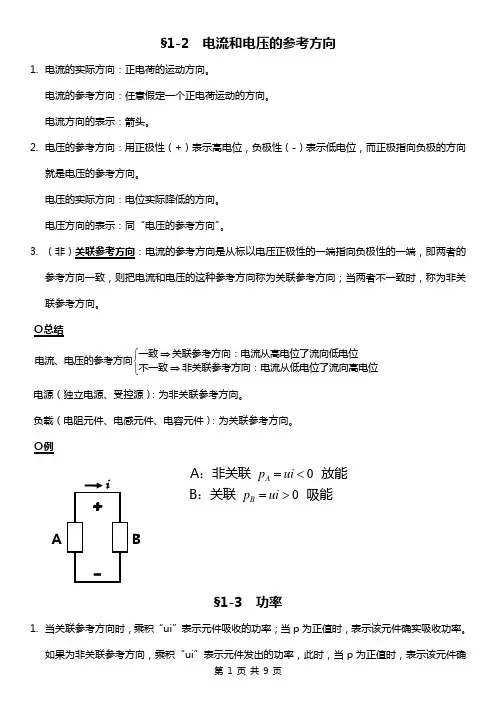

3.（非）关联参考方向：电流的参考方向是从标以电压正极性的一端指向负极性的一端，即两者的参考方向一致，则把电流和电压的这种参考方向称为关联参考方向；当两者不一致时，称为非关联参考方向。
〇总结
电源（独立电源、受控源）：为非关联参考方向。
负载（电阻元件、电感元件、电容元件）：为关联参考方向。
〇例
§1-3 功率
指定回路的绕行方向时一般为顺时针。
4.KCL是电荷守恒的体现；KVL是电压与路径无关的反映，即能量守恒和转换定律的反映。
5.KCL在支路电流之间施加线性约束；KVL则对支路电压施加线性约束。这两个定律仅与元件的相互连接有关，而与元件的性质无关。
§2-2 电路的等效变换
1.等效：只对外“等效”，对内不等效。
7.一个电路的连支数l=b-n+1，这也就是一个图的独立回路（基本回路）的数目。

3、根据计算结果确定U、I 实际方向： 计算结果为“+” ，实际方向与假设方向一致； 计算结果为“-”，实际方向与假设方向相反
上页 下页 返回
电压和电流实际方向的确定：
根据电流或电压其参考方向以及其量值的正负。 若U或I 取正值，其实际方向与参考方向相同。 若U或I 取负值，其实际方向与参考方向相反。 今后，在分析电路时，必须先规定电流变量的参
P
不能充分利用设备的能力； 降低设备的使用寿命甚至损坏设备。
上页
下页
返回
a
S
c
+
E
_
U R
U=0 I = IS = E / R0 P=0 PE = P = R0IS2
R0
b d
电流过大，将烧毁电源！
为防止事故发生，需在电路中接入熔断器或自 动断路器，用以保护电路。
上页
下页
返回
第 1章
由于某种需要将电路的某一段短路，称为短接。
I
+
E
R1 R
I 视电路而定
U
_
R0
有 源 电 路
上页 下页
U=0
返回
3. 电源有载工作
a
+ E U R c U
I
E U
R0I
R0
b
_ d
O
I
电源的外特性曲线 当 R0 << R 时， 则 U E 说明电源带负载能力强
1). 电压与电流 U = RI E I= R + R 0 或 U = E – R 0I
第 1章
电路中产生的功率与取用的功率相平衡
+
E
+
U0
I
R

05
实例分析
直流电路中的电流、电压与功率
电流
01
电流是电荷在导体中流动的量，单位为安培（A）。在直流电路
中，电流的大小和方向保持不变。
电压
02
电压是电场中电位差，单位为伏特（V）。在直流电路中，电压
的大小和方向保持不变。
功率
03
功率是单位时间内完成的功，单位为瓦特（W）。在直流电路
中，功率的大小和方向保持不变。
3
物理意义
表示负载将能量反馈给电源。
功率的吸收与发
吸收功率
当功率为正时，表示电源向负载提供能量，负载吸收能量。
发出功率
当功率为负时，表示负载将能量反馈给电源，电源发出能 量。
总结
在电路分析中，通过设定电流和电压的参考方向，可以判 断电路元件是吸收还是发出功率，从而进一步理解电路的 工作原理和能量传输关系。
公式表示
P = UI，其中P表示功率，U表示电压，I表示电流。
物理意义
表示电源向负载提供能量。
非关联参考方向下的关系
1 2
非关联参考方向
当电流和电压的参考方向不一致时，即电流从电 压的负极流向正极，功率为负，表示能量从负载 流向电源。
公式表示
P = -UI，其中P表示功率，U表示电压，I表示电 流。
如果实际电流或电压的方向与参考方 向一致，则对应的物理量值为正值。
实际方向与参考方向相反
计算结果的正负号
在电路分析中，计算结果的正负号取 决于所选定的参考方向与实际方向的 关系。如果计算结果为负值，则说明 实际方向与参考方向相反。
如果实际电流或电压的方向与参考方 向相反，则对应的物理量值为负值。
03
电压的定义
