电压的参考方向与实际方向相反

《直流电路》学业水平测试题一、单选题（）11 . 下列属于导体的材料是A.玻璃B.塑料C.锰铜D.纯硅（）281 . 电流的大小用电流强度来表示，其数值等于单位时间内穿过导体横截面的代数和的电量是A. 电流B.电荷量C.电流强度D. 功率（）2 . 电源电动势为5V，内电阻为5Ω，当外电路断电时，电路中的电流和电源端电压分别为A.0A， 0VB.0A， 5VC. 1A， 0VD. 1A ，5V（）15 . 电源电动势为4V，内电阻为4Ω，当外电路短路时，电路中的电流和电源端电压分别为A.0A 0VB.0A 4VC.1A 0VD.1A 4V （）318 . 电源电动势为3 V，内电阻为0.3 Ω，当外电路断路时，电路中的电流和电源端电压分别为A.0 A 0 VB.0 A 3 VC.3 A 0 VD.3 A 1 V（）3 . 正确的功率单位是A.焦耳B.瓦特C.度D.千瓦·时（）14 . R1、R2相串联，已知R1=3R2，若R1消耗的功率为3 W，则R2上消耗的功率是A. WB.1 WC.3WD.9 W（）18 . 下图所示电路中，已知R1=20Ω，R2=10Ω，可变电阻R P的阻值在0~20Ω之间变化，A、B两端点接50V恒定电压，当滑片上下滑动时，CD间电压的变化范围是A.0~10VB. 0~30VC.10~25VD.10~30V（）22 . 1安培等于A.100微安B.1000微安C.10000微安D.1000000微安（）23 . 将标有“220 V，40 W”、“220 V，60 W”和“220 V，100 W”的三个灯泡串联后接入电压为380 V的电源上，则A.40 W的灯较亮B.60 W的灯较亮C.100 W的灯较亮D.三个一样亮（）33 . 有一电流表，其内阻Rg=1 kΩ，满偏电流Ig=0.5 mA，现要把它改装成量程为5 V的电压表，则A.应与表头串联90 kΩ的电阻B.应与表头并联90 kΩ的电阻C.应与表头串联9 kΩ的电阻D.应与表头并联9 kΩ的电阻（）49 . 超导体在某一低温时，电阻突然变为零，则该温度称为A.应用温度B.转变温度C.临界温度D.储存温度（）57 . 一段无源电路通过10A电流时，电压为50V，则通5A电流时的电阻为A.5ΩB.10ΩC.25ΩD.50Ω（）89 . 在长度、横截面积和温度相同的条件下，电阻值最大的材料为A.铜B.铁C.硅D.塑料（）101 . 有一根阻值为1Ω的电阻丝，将它均匀拉长为原来的3倍，拉长后的电阻丝阻值为A.1ΩB.3ΩC.6ΩD.9Ω（）117 . 由欧姆定律变换式可知：一段导体的电阻与其两端所加的A.电压成正比 B.电流成反比C.电流成正比D.电流和电压都无关（）76 . 在电灯旁并联一只电炉，电灯变暗，原因是A.电炉使电路的总电流减弱B.电路总电流未变，而电炉从电灯分出电流C.电炉上电压大于电灯上电压D.干路电流增加导致干路电压增大（）122 . 若有稳压电源及三个电阻、和，并且，用下图组合电路接到稳压电源上，对水进行加热，加热最快的组合电路是A.AB.BC.CD.D（）125 . 两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20 ℃时它们的电阻之比为3∶1，当温度上升到40 ℃，它们的电阻之比是(横截面积变化不计)A.大于3∶1B.等于3∶1C.小于3∶1D.等于1∶3（）138 . ±5%、±10%、±20%是常用电阻器的允许偏差，分别用字母 ( ) 来表示。

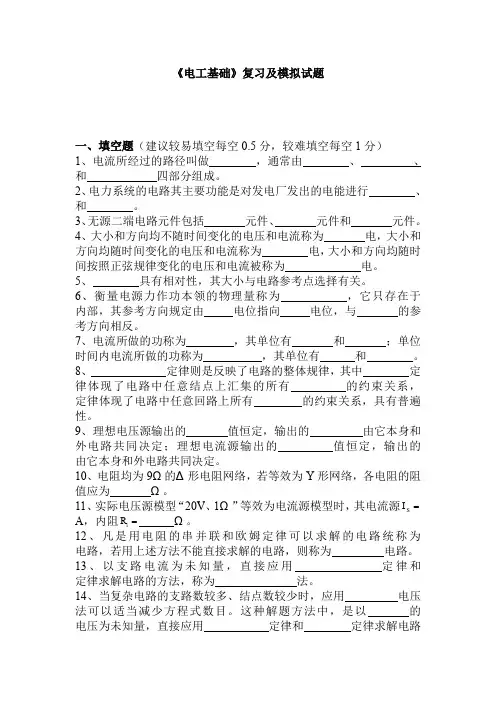

《电工基础》复习及模拟试题一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做，通常由、、和四部分组成。

2、电力系统的电路其主要功能是对发电厂发出的电能进行、和。

3、无源二端电路元件包括元件、元件和元件。

4、大小和方向均不随时间变化的电压和电流称为电，大小和方向均随时间变化的电压和电流称为电，大小和方向均随时间按照正弦规律变化的电压和电流被称为电。

5、具有相对性，其大小与电路参考点选择有关。

6、衡量电源力作功本领的物理量称为，它只存在于内部，其参考方向规定由电位指向电位，与的参考方向相反。

7、电流所做的功称为，其单位有和；单位时间内电流所做的功称为，其单位有和。

8、定律则是反映了电路的整体规律，其中定律体现了电路中任意结点上汇集的所有的约束关系，定律体现了电路中任意回路上所有的约束关系，具有普遍性。

9、理想电压源输出的值恒定，输出的由它本身和外电路共同决定；理想电流源输出的值恒定，输出的由它本身和外电路共同决定。

10、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为Ω。

11、实际电压源模型“20V、1Ω”等效为电流源模型时，其电流源=IS A，内阻=RΩ。

i12、凡是用电阻的串并联和欧姆定律可以求解的电路统称为电路，若用上述方法不能直接求解的电路，则称为电路。

13、以支路电流为未知量，直接应用定律和定律求解电路的方法，称为法。

14、当复杂电路的支路数较多、结点数较少时，应用电压法可以适当减少方程式数目。

这种解题方法中，是以的电压为未知量，直接应用定律和定律求解电路的方法。

15、当电路只有两个结点时，应用法只需对电路列写个方程式，方程式的一般表达式为，称作定理。

16、在多个电源共同作用的电路中，任一支路的电压或电流均可看成是由各个电源单独作用下在该支路上所产生的电压或电流的，称为叠加定理。

17、具有两个引出端钮的电路称为网络，其内部含有电源称为网络，内部不包含电源的称为网络。

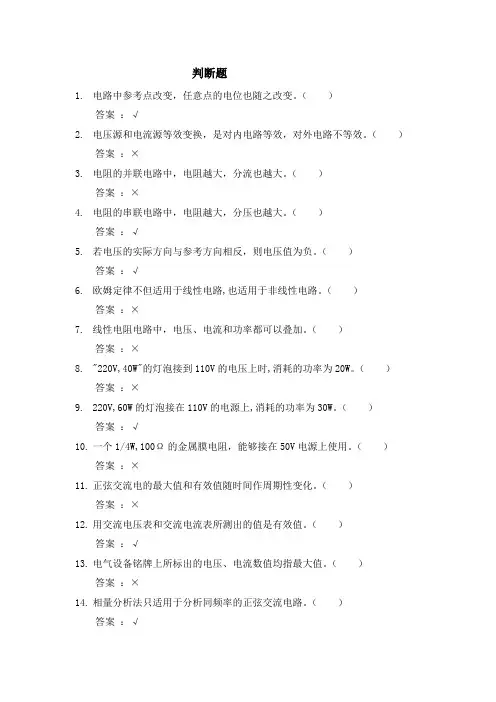

判断题1.电路中参考点改变，任意点的电位也随之改变。

（）答案：√2.电压源和电流源等效变换，是对内电路等效，对外电路不等效。

（）答案：×3.电阻的并联电路中，电阻越大，分流也越大。

（）答案：×4.电阻的串联电路中，电阻越大，分压也越大。

（）答案：√5.若电压的实际方向与参考方向相反，则电压值为负。

（）答案：√6.欧姆定律不但适用于线性电路,也适用于非线性电路。

（）答案：×7.线性电阻电路中，电压、电流和功率都可以叠加。

（）答案：×8."220V,40W"的灯泡接到110V的电压上时,消耗的功率为20W。

（）答案：×9.220V,60W的灯泡接在110V的电源上,消耗的功率为30W。

（）答案：√10.一个1/4W,100Ω的金属膜电阻，能够接在50V电源上使用。

（）答案：×11.正弦交流电的最大值和有效值随时间作周期性变化。

（）答案：×12.用交流电压表和交流电流表所测出的值是有效值。

（）答案：√13.电气设备铭牌上所标出的电压、电流数值均指最大值。

（）答案：×14.相量分析法只适用于分析同频率的正弦交流电路。

（）答案：√15.对于不同频率的正弦量,可以根据其相量图来比较相位关系和计算。

（）答案：×16.感抗和容抗与频率无关。

（）答案：×17.纯电感元件上的瞬时功率有时为正，有时为负。

（）答案：√18.电感线圈在交流电路中不消耗有功功率。

（）答案：√19.在RLC串联电路中，当L>C时电路呈感性，即电流滞后于电压。

（）答案：×20.电阻电路电压与电流的相位差为90º。

（）答案：×21.无功功率是无用的。

（）答案：×22.功率因数就是指交流电路中总电压与总电流之间的相位差。

（）答案：√23.由于正弦电压和电流均可用相量表示,所以复阻抗也可用相量表示。

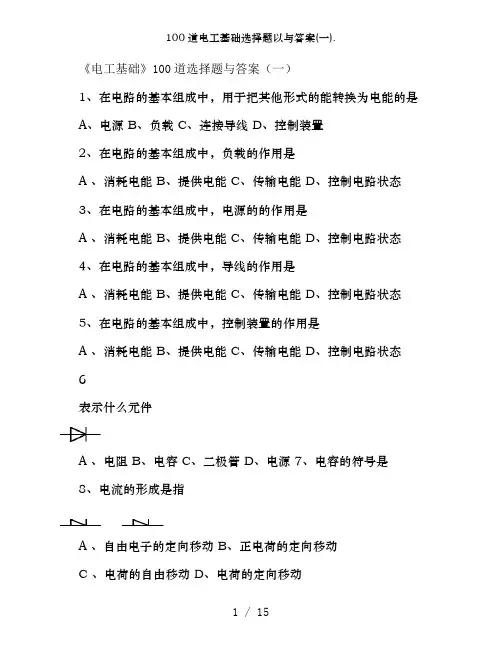

《电工基础》100道选择题与答案（一）1、在电路的基本组成中，用于把其他形式的能转换为电能的是A、电源B、负载C、连接导线D、控制装置2、在电路的基本组成中，负载的作用是A 、消耗电能 B、提供电能 C、传输电能 D、控制电路状态3、在电路的基本组成中，电源的的作用是A 、消耗电能 B、提供电能 C、传输电能 D、控制电路状态4、在电路的基本组成中，导线的作用是A 、消耗电能 B、提供电能 C、传输电能 D、控制电路状态5、在电路的基本组成中，控制装置的作用是A 、消耗电能 B、提供电能 C、传输电能 D、控制电路状态6表示什么元件A 、电阻 B、电容 C、二极管 D、电源 7、电容的符号是8、电流的形成是指A 、自由电子的定向移动 B、正电荷的定向移动C 、电荷的自由移动 D、电荷的定向移动9、1安培等于（）微安。

A. 103B. 106C. 109D. 10210、如果电路中的参考点改变，则A 、各点电位不变 B、各点电位都变B 、各点间电压改变 D、部分点电位改变11、下列关系式正确的是A 、 B、 C、 D、12、电路中负载上电压的实际方向为A 、从高电位指向低电位 B、从低电位指向高电位C、与元件上电流的方向相反D、与其参考方向相同13、电路由（）和开关四部分组成。

A．电源、负载、连接导线 B.发电机、电动机、母线C. 发电机、负载、架空线路D.电动机、灯泡、连接导线14、下列设备中，一定是电源的为A 、电动机 B、冰箱 C、蓄电池 D、白炽灯15、电位的单位是A 、A B、V C、W D、P16、在电路的基本组成中，具有传输电能作用的是A、电源B、负载C、连接导线D、控制装置A 、A B、V C、W D、P18、若电路中的电压为负值，则表示电压的实际方向与参考方向A 、相同 B、相反 C、可能有关 D、无关19、1微安等于（）安。

A. 10-3B. 10-6C. 103D. 10620、电路的三种状态是指通路、断路和（）A 、开路 B、短路 C、回路 D、支路21、200V 等于（）A、200B、2C、2000D、0.222、650 等于A 、65μA B、65A C、6.5×105μA D、6.5×105 AA 、5V B、6V C、7V D、8V24、下列不是电流的单位的是A 、 B、A C、 D、V25、电流的符号是A 、A B、I C、V D、UA 、A B、I C、V D、U27、已知106V,则等于A 、4V B、16V C、-4V D、6V28、已知8V，10V，则等于A 、2V B、-2V C、10V D、8V29、电路主要由负载、导线、电源和（）组成。

第一章测试1.电压的参考方向是人为任意假定的方向（）A:对B:错答案:A2.电路图中所标示的电压、电流方向默认均为参考方向。

电压电流实际方向可能与参考方向相同，也可能相反。

根据电压电流参考方向和电压电流数值的正负，即可确定电压电流的实际方向（）A:对B:错答案:A3.如果电路中某条支路的电压为2V，电流为－3A，电压电流为非关联参考方向，则该支路实际吸收功率6W（）A:对B:错答案:A4.图示电路中，10V电压源发出的功率为（）A:-10WB:10WC:20WD:-20W答案:C5.在非关联参考方向下，欧姆定律可以描述成（）A:i=uRB:i=－uRC:u=－RiD:u= Ri答案:C6.求图示电路中的u（）A:-6VB:6VC:-3VD:3V答案:A7.如下电路图中的受控源是（）A:电流控制的电流源B:电压控制的电流源C:电压控制的电压源D:电流控制的电压源答案:D8.只有对闭合回路，才可以列写KVL方程（）A:错B:对答案:A9.电路如图所示，已知电流源发出的功率为12W，求r的值（）A:r=6ΩB:r=-2ΩC:r=2ΩD:r=-6Ω答案:C10.电路如图所示，已知10Ω电阻消耗功率为0.1W，R2两端电压是U2=18V，求电阻R2和R3的值（）A:R2=50Ω，R3=170ΩB:R2=180Ω，R3=150ΩC:R2=180Ω，R3=170ΩD:R2=100Ω，R3=160Ω答案:C第二章测试1.图示电路中电阻、连接方式为串联（）A:对B:错答案:A2.图示电路的等效电阻R（）A:B:C:D:答案:C3.求图示电路ab端口的等效电阻R（）A:B:C:D:答案:C4.电路如图所示，已知，，，有为（）A:9/17B:2/3C:1D:5/9答案:D5.判断：如果一个电压源与另一支路并联，那么对于外电路来说，与电压源并联的支路可以去掉（开路），即仅保留电压源；如果一个电流源与另一支路串联，那么对于外电路来说，与电流源串联的支路可以去掉（短路），即仅保留电流源（）A:错B:对答案:B6.利用等效变换的思想求u（）A:B:C:D:答案:A7.化简图示电路，其等效电路为（）A:B:C:D:答案:A8.图示电路中，就其外特性而言，（）A:a，b等效B:a，b，c，d等效C:b，c等效D:a，d等效答案:C9.如图所示，一端口的输入电阻=（）A:B:C:D:答案:C10.已知=，=，=98，图示电路的输入电阻为（）A:B:C:D:答案:D第三章测试1.根据电路原理图画出其拓扑图时，对应同一个电路原理图，只能画出一个拓扑图。

§1-3 电流、电压的参考方向在电路分析和计算中，首先要对每个元件假设一个电流的正方向，这就是电流的参考方向。

在电路图中，电流的参考方向用箭头表示，如图1-3-1()a ()b 所示。

当完成电路的分析计算后：如果求得电流I 为正时，说明电流的参考方向即是实际电流的正方向，实际电流由A 流向B ；当电流I 为负时，说明电流的参考方向与实际电流正方向相反，实际电流由B 流向A。

在电路理论中，电压的正方向规定为电压降落的方向。

对每个元件假设一个电压的正方向，即电压的参考方向。

在电路图中，电压参考方向的表示方法如图1-3-2 ()()a b 所示。

当电压U 为正值时，说明电压的参考方向即是电压的实际正方向，A 点的电位比B 点高U 伏；当电压U 为负值时，说明电压的参考方向与电压的实际正方向相反，A 点的电位比B 点低U 伏。

对于一个电路元件，当它的电压和电流的参考方向选为一致时，通常称为关联参考方向，如图1-3-3()a 所示。

在关联参考方向情况下，若元件功率P UI =为正值，表明该元件消耗功率；相反，若元件功率P UI =为负值，表明该元件发出功率。

当一个电路元件的电压和电流的参考方向选为相反时，通常称为非关联参考方向，如图1-3-3()b 所示。

在非关联参考方向情况下，上述结论恰好都反一反，即当元件功率P UI =为正值时，表明该元件发出功率；当元件功率P UI =为负值时，表明该元件消耗功率。

例1-3-1 图1-3-5所示电路中，已知电流源电流1S I A =，电压源电压6S U V =，电阻图1-3-1图1-3-2图1-3-310R =Ω，试求电流源的端电压U 、电压源和电流源发出的功率分别为多少？解：由图1-3-5可知，流过电阻R 的电流就等于S I ，故电流源的端电压为：101616 ()S S U RI U V =+=⨯+=对于电压源，流过电压源的电流即是S I ，它与电压源的端电压的方向一致，0S S P U I =>，说明电压源消耗功率，而例题要求电压源发出功率，于是：6 ()S U S S P U I W =-=-对于电流源，其电流S I 与端电压方向相反，0S P U I =>，说明电流源发出功率，于是：16 ()S I S P U I W ==对于电阻R ，它消耗的功率为：210 ()R S P I R W ==整个电路发出功率和消耗功率相等，能量守恒。

（1）电压电流参考方向与实际方向的关系（2）关联参考方向（3）与如何确定实际发出和吸收功率说明：不用看具体分析，直接使用结论（加粗红色字体）就可做题和解决问题，方便又简洁。

1、电压参考方向●正数：与实际电压方向相同，即起始端点电位高；负数：与实际电压方向相反，即起始端点电位低。

2、电流参考方向●正数，与实际电流方向相同；●负数，与实际电流方向相反。

具体分析：由于指定了参考方向才有正负，参考方向是有正负的原因和前提。

指定电压参考方向即指定一端的电位为正（高），一端电位为（低），但由于是任意指定，指定的高低电位可能与实际相同，也可能不同。

所以根据这两个电位计算电压差，即电压时，与实际相同电位大小时，两个电位相减为正；与实际不同时，两个电位相减为负。

3、关联参考方向：电流和电压的参考方向相同（电流从正电位流入）。

非关联参考方向：电流和电压的参考方向相反（电流从负电位流入）。

4、判断吸收功率还是发出功率电功率由电压和电流乘积计算，电流和电压为时间函数。

（1）从实际判断实际电压和电流方向相同，元件吸收功率；实际电压和电流方向相反，元件发出功率。

（2）从参考方向和代数正负判断电压与电流关联参考方向，乘积为正值吸收功率，为负值发出功率。

电压与电流非关联参考方向，乘积为正值发出功率，为负值吸收功率。

具体分析：首先，明确定义完参考方向后，实际的方向与定义的方向相比有四种情况，完全相同；完全相反；电压相同，电流相反；电流相同，电压相反。

然后我们明确计算乘积时，与定义的电压电流参考方向相同就带入正值，与定义的电压电流参考方向相反就带入负值。

现在，可以分两种情况讨论功率正负与实际发出和吸收功率的关系。

其一，当电压与电流取关联参考方向时，如果乘积为正值，则要么关联方向与实际电压电流完全相同，要么与实际电压电流完全相反，不管怎样实际的电压和电流方向相同，所以此时吸收功率。

当乘积为负值，要么电压方向与实际电压电流相反，要么电流与实际电流相反，不管怎样此时实际电流与电压方向相反，所以是发出功率。

检测题一、填空题1．电路主要由、、、四个基本部分组成。

（电源，导线，负载，控制和保护装置）2．的定向移动形成了电流。

电流的实际方向规定为运动的方向。

电流的大小用来衡量。

（带电粒子正电荷的定向电流强度）3．电压的实际方向是由电位指向电位。

选定电压参考方向后，如果计算出的电压值为正，说明电压实际方向与参考方向；如果电压值为负，则电压实际方向与参考方向。

（高低，一致相反）4．是产生电流的根本原因。

电路中任意两点之间电位的差值等于这两点间。

电路中某点到参考点间的称为该点的电位，电位具有性。

（电压电压电压相对）5．运用功率公式时一般规定和的参考方向，当P>0时，认为是功率；当P<0时，认为是功率。

（电压参考方向电流一致吸收产生）6.电源和负载的本质区别是：电源是把能量转换成能的设备，负载是把能转换成能量的设备。

（漏掉了此题）（其它形式的电电其它形式）7．线性电阻元件上的电压、电流关系，任意瞬间都受定律的约束；电路中各支路电流任意时刻均遵循定律，它的数学表达式是；回路上各电压之间的关系则受定律的约束，它的数学2实用电工电子技术基础表达式是 。

这三大定律是电路分析中应牢固掌握的 规律。

（欧姆 KCL∑=0i KVL ∑=0u ）8．题（一）8图所示电路中，其简化后等效电压源的参数为：U S = ，R S = 。

（5V 2Ω）9．题（一）9图所示电路中，其简化后等效电压源的参数为：U S = ，R S = 。

（6.4V 1.2Ω）题（一）8图 题（一）9图10．叠加定理适用于 电路中 的分析计算；叠加定理 适用于功率的计算。

（多个独立源作用的线性 支路电压与电流 不）11．任何一个 有源二端网络，对 而言，都可以用一个 等效代替。

其电压源的电压等于 ，其电阻等于 。

（线性 外电路 电压源 有源二端网络的开路电压 有源二端网络变为无源二端网络的等效电阻）12．一有源二端网络，测得其开路电压为6V ，短路电流为3A ，则等效电压源为U s = V ，R 0= Ω。

基尔霍夫定律实验总结基尔霍夫定律实验总结篇一：基尔霍夫定律实验总结一、实验目的1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律普遍性的理解。

2、进一步学会使用电压表、电流表。

二、实验原理基本霍夫定律是电路的基本定律。

1)基本霍夫电流定律对电路中任意节点，流入、流出该节点的代数和为零。

即∑I=02)基本霍夫电压定律在电路中任一闭合回路，电压降的代数和为零。

即∑U=0三、实验设备xxxxxxxxxxx四、实验内容1、实验前先任意设定三条支路的电流参考方向，2、按原理的要求，分别将两路直流稳压电源接入电路。

3、将电流插头的两端接至直流数字毫安表的“+，－”两端。

4、将电流插头分别插入三条支路的三个电流插座中，记录电流值于下表。

5、用直流数字电压表分别测量两路电源及电元件上的电压值，记录于下表。

五、基尔霍夫定律的计算值：I1 +I2 =I3 ??（1）根据基尔霍夫定律列出方程（510+510）I1 +510 I3=6??（2）（1000+330）I3+510 I3=12 ??（3）解得：I1 =0.00193AI2 =0.0059AI3 =0.00792AUFA=0.98V UBA=5.99V UAD=4.04V UDE=0.98V UDC=1.98V六、相对误差的计算：E(I1)=（I1（测）-I1（计））I1（计）*100%=（2.08-1.93）1.93=7.77%同理可得：E(I2)=6.51%E(I3)=6.43%E(E1)=0%E(E1)=-0.08%E(UFA)=-5.10%E(UAB)=4. 17%E(UAD)=-0.50%E(UCD)=-5.58%E(UDE)=-1.02%七、实验数据分析根据上表可以看出I1、I2、I3、UAB、UCD的误差较大。

八、误差分析产生误差的原因主要有：（以510Ω电阻为例，实测电阻为515Ω）（1）电阻值不恒等电路标出值，电阻误差较大。

（2）导线连接不紧密产生的接触误差。
