电路原理课件-电流和电压的参考方向

基尔霍夫定律
总结词
基尔霍夫定律是电路分析中的两个基本定律，它包括基尔霍夫电流定律和基尔霍夫电压定律。
详细描述
基尔霍夫电流定律指出，在电路中，流入节点的电流之和等于流出节点的电流之和，即∑Iin=∑Iout。基尔霍夫电压定律指出，在电路中，沿着闭合回路的电压降之和等于零，即∑V=0。这两个定律是解决复杂电路问题的基础。
电流的国际单位是安培（A），辅助单位是毫安（mA）和微安（μA）。电压的国际单位是伏特（V），辅助单位是千伏（kV）和毫伏（mV）。此外，还有亨利（H）和法拉（F）作为电感和电容的单位。
02
电流和电压的参考方向
参考方向的确定
01
02
03
任意选定
电流和电压的参考方向可以任意选定，通常在分析电路时选择一个方便的方向作为参考方向。
节点电压法
要点一
节点电压法的基本思想
通过求解节点电压来求解复杂电路中的电流和电压。
要点二
节点电压法的应用
适用于具有多个电源和电阻器的复杂电路，能够简化计算过程。
05
实验与实践
实验设备与器材
01
02
03
04
ห้องสมุดไป่ตู้
电源：提供稳定的直流或交流电压。
电流表和电压表：用于测量电路中的电流和电压。
电阻、电容、电感等电子元件：用于构建不同的电路。
实际方向与参考方向的关系
一致性
如果电流或电压的实际方向与参考方向一致，则其值为正；如果实际方向与参考方向相反，则其
值为负。
计算结果
在计算电路中的电流和电压时，需要将实际值代入公式中计算，得到的结果是相对于参考方向的
数值。

《电流跟电压》课件

《电流跟电压》ppt课件
contents
目录
• 电流和电压的基本概念 • 欧姆定律 • 电流和电压的测量 • 电流和电压在电路中的作用 • 安全用电
01
电流和电压的基本概念
电流的定义
总结词
电流是指单位时间内通过导体横截面的电荷量。
详细描述
电流是电荷流动的一种表现形式，通常用符号"I"表示，单位为安培（A）。电流的大小取决于单位时间内通过导体横截面的电荷量，即电流与电荷量成正比，与时间成反比。
欧姆定律的局限性
总结词
欧姆定律只在一定条件下成立，不适用于所有电路情况，例如非线性电路和交流电路。
详细描述
欧姆定律适用于线性电路中的直流或低频交流电。对于非线性电路和交流电，欧姆定律可能不成立或不适用。在非线性电路中，元件的阻抗随输入信号的频率或幅度变化而变化，因此电流和电压之间的关系不再是线性的。在交流电路中，由于电流和电压是随时间变化的，因此需要使用复数来表示它们的值，并且需要考虑相位差和阻抗匹配等问题。
03
电流和电压的测量
电流的测量
01 总结词
电流的测量是电路分析中的重要步骤，需要使用适当的测量设备和测量方法。
02
详细描述
电流的测量可以通过使用电流表来完成。电流表是一种专门用来测量电流的仪表，其工作原理基于安培计量的原理。在测量电流时，需要将电流表串联在电路中，以避免对电路造成影响。
电流在电路中起到传输电能的作用，是电路中能量传输的载体。
电流的大小和方向决定了电路中电荷的移动状态，对电路的工作状态和性能有重要影响。
电压在电路中的作用
电压是电场中电势差的表现，是电路中电场力做功的量度。

基尔霍夫电流和电压定律 ppt课件

达式：
i 0（任意波形的电流）
I 0（直流电路的电流）
I4
I1
a I2
I3
若以指向节点的电流为正，背离节点的电流为负，则根据KCL，对节点 a 可以写出：
–I1 + I2 – I3 –I4 = 0
5
例：
i1
i2
• i4
i3
ppt课件
根据 i(t) 0
可列出KCL：i1 – i2+i3 – i4= 0
I I1 1 2 1 3A
解 I 10 3 7 A 9.
4 U 2I 0
10A
U 2I 4 14 4 10V
+ 4V -
+ 3A
2
U =?
I
-
20
+ +
I
12.
2
3V
解
I1=?
+ U 1 －
1
2V
-
KVL: -3+2I1+U=0
ppt课件
基尔霍夫定律
1
ppt课件
知识回顾：
1.电路的组成。 2.电流和电压的参考方向。
常用理想电路元件图形符号
2
1、电路名词
新课讲解
支路：一个或几个二端元件首尾相接中间没有分岔，
使各元件上通过的电流相等。（m）
节点：三条或三条以上支路的连接点。（n）
ppt课件
回路：电路中任一闭合路径。（l）
-U+I+2=0
KCL: -I1+U+I=0
即 I2=1
-I1+(I+2)+I=0 -3+2I1+ (I+2) =0

电路原理ppt课件

在参考方向选定后，电流（或电压）值才有正负之分。对任何电路分析时都应先指定各处的 i , u 的参考方向。例：
I
a
R
b
若 I = 5A ，则实际方向与参考方向一致，若 I =－5A ，则实际方向与参考方向相反。
16
R
5、关联参考方向： i
+

u
-
当电压的参考方向指定后，指定电流从标以电压参考方向的“+”极性端流入，并从标“—”端流出，即电流
i +
R
i – +
R
u
u = Ri
u
u = –Ri
–
19
1.3电功率和能量
1. 电功率
单位时间内电场力所做的功。
dw p dt
dw u dq
dq i dt
dw dw dq p ui dt dq dt
w

t
t0
u ( )i ( )d
(Watt，瓦特) (Joule，焦耳)
20
的参考方向与电压的参考方向一致，也称电流和电压
为关联参考方向。反之为非关联参考方向。
17
例
i
＋
A U B
电压电流参考方向如图中所标，问：对A、两部分电路电压电流参考方向关联否？答： A 电压、电流参考方向非关联；
B 电压、电流参考方向关联。
－
18
小结：
(1) 分析电路前必须选定电压和电流的参考方向。 (2) 参考方向一经选定，必须在图中相应位置标注 (包括方向和符号），在计算过程中不得任意改变。 (3) 参考方向不同时，其表达式符号也不同，但实际方向不变。
－
P4吸 U 4 I 2 (4) 1 4W（实际发出）

电压电流参考方向关联(课堂PPT)

结论电路中电位参考点可任意选择；参考点
一经选定，电路中各点的电位值就唯一确定；当
选择不同的电位参考点时，电路中各点电位值将
改变，但任意两点间电压保持不变。
返回上页下7 页
问题复杂电路或交变电路中，两点间电压的实
际方向往往不易判别，给实际电路问题的分析计算带来困难。
电压(降)的参考方向

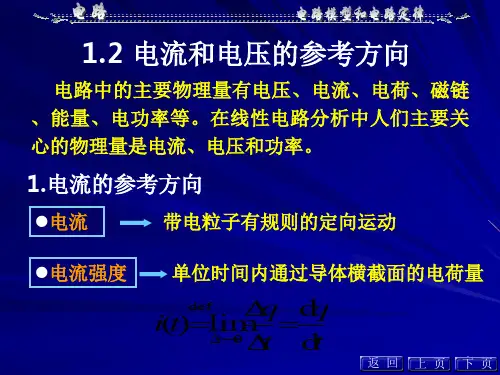

1.2 电流和电压的参考方向
电路中的主要物理量有电压、电流、电荷、磁链、能量、电功率等。在线性电路分析中人们主要关心的物理量是电流、电压和功率。
1.电流的参考方向
电流
带电粒子有规则的定向运动
电流强度
单位时间内通过导体横截面的电荷量
i(t)deflimΔqdq Δt Δt0 dt
返回上页下1 页
参考方向
+
U
–
假设高电位指向低电位的方向。
参考方向
+
U
–
+ 实际方向 – – 实际方向 +
U >0
U <0
返回上页下8 页
电压参考方向的三种表示方式：
(1) 用箭头表示：
U
(2)用正负极性表示
+U
(3)用双下标表示
AUABB返上页下9 页3.关联参考方向
元件或支路的u，i 采用相同的参考方向称之为关联参考方向。反之，称为非关联参考方向。
包括方向和符号)，在计算过程中不得任意改变
③参考方向不同时，其表达式相差一负号，但电压
、电流的实际方向不变。
返回上页 1下1 页
i
i
+
u
关联参考方向
--

第3讲-电流和电压关联参考方向

3、根据计算结果确定U、I 实际方向：计算结果为“+” ，实际方向与假设方向一致；计算结果为“-”，实际方向与假设方向相反
上页下页返回
电压和电流实际方向的确定：
根据电流或电压其参考方向以及其量值的正负。若U或I 取正值，其实际方向与参考方向相同。若U或I 取负值，其实际方向与参考方向相反。今后，在分析电路时，必须先规定电流变量的参
P
不能充分利用设备的能力；降低设备的使用寿命甚至损坏设备。
上页
下页
返回
a
S
c
+
E
_
U R
U=0 I = IS = E / R0 P=0 PE = P = R0IS2
R0
b d
电流过大，将烧毁电源！
为防止事故发生，需在电路中接入熔断器或自动断路器，用以保护电路。
上页
下页
返回
第 1章
由于某种需要将电路的某一段短路，称为短接。
I
+
E
R1 R
I 视电路而定
U
_
R0
有源电路
上页下页
U=0
返回
3. 电源有载工作
a
+ E U R c U
I
E U
R0I
R0
b
_ d
O
I
电源的外特性曲线当 R0 << R 时，则 U E 说明电源带负载能力强
1). 电压与电流 U = RI E I= R + R 0 或 U = E – R 0I
第 1章
电路中产生的功率与取用的功率相平衡
+
E
+
U0
I
R

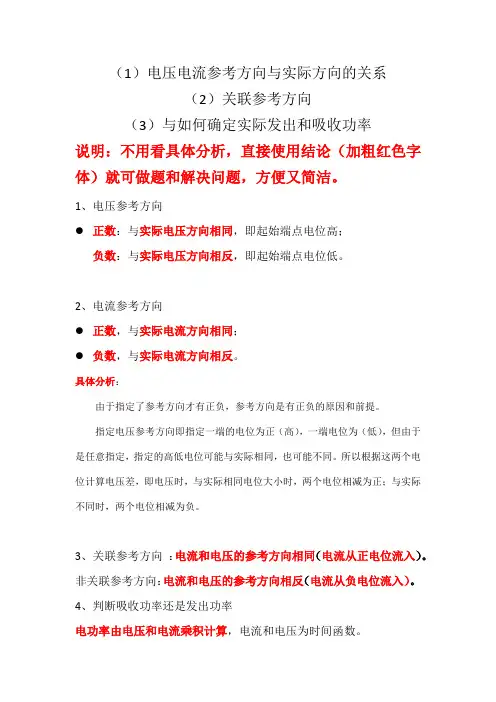

电压电流功率_参考方向_正负_实际关系与发出和吸收功率

（1）电压电流参考方向与实际方向的关系（2）关联参考方向（3）与如何确定实际发出和吸收功率说明：不用看具体分析，直接使用结论（加粗红色字体）就可做题和解决问题，方便又简洁。

1、电压参考方向●正数：与实际电压方向相同，即起始端点电位高；负数：与实际电压方向相反，即起始端点电位低。

2、电流参考方向●正数，与实际电流方向相同；●负数，与实际电流方向相反。

具体分析：由于指定了参考方向才有正负，参考方向是有正负的原因和前提。

指定电压参考方向即指定一端的电位为正（高），一端电位为（低），但由于是任意指定，指定的高低电位可能与实际相同，也可能不同。

所以根据这两个电位计算电压差，即电压时，与实际相同电位大小时，两个电位相减为正；与实际不同时，两个电位相减为负。

3、关联参考方向：电流和电压的参考方向相同（电流从正电位流入）。

非关联参考方向：电流和电压的参考方向相反（电流从负电位流入）。

4、判断吸收功率还是发出功率电功率由电压和电流乘积计算，电流和电压为时间函数。

（1）从实际判断实际电压和电流方向相同，元件吸收功率；实际电压和电流方向相反，元件发出功率。

（2）从参考方向和代数正负判断电压与电流关联参考方向，乘积为正值吸收功率，为负值发出功率。

电压与电流非关联参考方向，乘积为正值发出功率，为负值吸收功率。

具体分析：首先，明确定义完参考方向后，实际的方向与定义的方向相比有四种情况，完全相同；完全相反；电压相同，电流相反；电流相同，电压相反。

然后我们明确计算乘积时，与定义的电压电流参考方向相同就带入正值，与定义的电压电流参考方向相反就带入负值。

现在，可以分两种情况讨论功率正负与实际发出和吸收功率的关系。

其一，当电压与电流取关联参考方向时，如果乘积为正值，则要么关联方向与实际电压电流完全相同，要么与实际电压电流完全相反，不管怎样实际的电压和电流方向相同，所以此时吸收功率。

当乘积为负值，要么电压方向与实际电压电流相反，要么电流与实际电流相反，不管怎样此时实际电流与电压方向相反，所以是发出功率。

电工基础知识PPT课件

第一章
第一节
第二节第三节第四节第五节
电工基础知识
电路及基本物理量
欧姆定律电池的串联、并联和混联电功与电功率及电流的热效应电容器
.
第二章直流电路
第一节欧姆定律
第一节电路及基本物理量
一、电路与电路图二、电流、电压及其参考方向三、电动势四、电阻与电导
一、电路与电路图（一）电路的组成及种类
（二）电路图（电路模型）
在一定条件下，把电路实体中的各种电器设备和元器件用一些能够表征其主要电磁特性的理想元件（模型）来代替，而对它实际上的结构、材料、开关等非电磁特性不予考虑。 K 开关电简池单电路示意图电阻
二、电流、电压及其参考方向（一）电流
1、电流在电路中，电荷沿着导体定向运动形成电流。（1）定义单位时间内通过导体横截面的电荷量，称为电流强度简称电流，用符号“I”表示。单位为安培，简称安“A”。（2）物理意义 1秒钟内通过导体横截面积的电量为1库仑时，则导体内的电流为1安培，即： 1安培=1库仑/1秒
定义：电流流经的闭合路径。 1、电路的组成
（1）电源：供给电能的设备，其主要作用是向电路提供电能（如电池、发电机等）
（2）负载：电路中各种用电设备总称。主要作用是将电能转变成其他形式的能量。（灯泡、电炉）（3）连接导线：连接负载和电源的导电体，起着传输和分配电能的作用（4）控制和保护装置：用于控制电路的通断，以保证电路安全而可靠地工作，使其自动完成某些特定的功能。（开关、保险丝）
电路
I
注脚标注法
3、电压的测量用来测量电压的电表称为电压表。直流电压表：接线柱有正负之分电压表
交流电压表：接线柱无正负之分

高二物理竞赛课件电流和电压的关联参考方向电功率

1
0
0
t
0
t
0
t
1-1 一些典型的波形（或函数） 1-4-1 定义与波形 4、单位冲激函数(t) unit impulse 1）物理背景
电压源对电容充电
i(t)
+
US-
t=0
+
C u-C(t)
2）波形与定义
i(0)
0+ 0–
idt
=q(0+)=CUS
(t)
(t)
= lim
0
p(t)
0 t0 (t)= 奇异的 t=0 满足
1(t–t0) f(t)=
0 f(t)
t < t0 t > t0
例3 试比较积分–t5cosd 与–t51(–2)cosd
–t5 cosd=sin
t
–5
=sint–0.96
–t5
1(–2)cosd
=1(t–2)
t
2
cosd
= 1(t–2)(sint)
3、单位脉冲函数p(t) unit pulse 定义 p(t)=
电流和电压的关联参考方向，电功率
电流和电压的关联参考方向，电功率
i
i
+u -
+u -
功率 p=ui
能量, 有源和无源电路
p= -ui
强调:分析电路时必须给出电量的参考方向
- i1
+ u1
1
i2 2 i5
+
u3
3
-
i3
i6
5
6
4 i4
i7
7
问题：一个电路的各部分电压之间或电流之间是如何互相联系
的？

电压和电流的参考方向PPT课件

o
U/V
线性电阻的伏安特性是一条过原点的直线。
线性电阻的伏安特性
.
Class Over
Refreshments Restrooms
Telephones
.
U、I 参考方向相同时，
+
U=IR
U IR
–
U、I 参考方向相反时，
+
U = – IR
U IR
–
表达式中有两套正负号： ① 式的正负则说明实际方向与参考方向之间的关系。
注意：通常取 U、I 参考方向相同！
.
例1.3.1 应用欧姆定律对下图电路列出式子，并求电阻R。
例：
I aR b
+U – aR b
若 I = 5A，则电流从 a 流向 b；
若 I = –5A，则电流从 b 流向 a 。
若 U = 5V，则电压的实际方向从 a 指向 b；
若 U= –5V，则电压的实际方向从 b 指向 a 。
注意：在参考方向选定后，电流 (电压 ) 值才有正负之分。
.
3. 欧姆定律
第1章
电路及其分析方法
1.1 电路的作用与组成部分 1.2 电路模型 1.3 电压和电流的参考方向 1.4 电源有载工作、开路与短路 1.5 基尔霍夫定律 1.6 电阻的串联与并联 1.7 支路电流法 1.8 叠加定律 1.9 电压源与电流源及其等效变换 1.10 戴维宁定律 1.11 电路中电位的计算 1.12 电路的暂态分析
+
U
I
6V 2A
R
–
(a)
+
UI 6V –2A
R
–
(b)
解：对图(a)有, U = IR，所以 : RU63Ω I2

电流、电压和功率的.45页PPT

足了，或曾经满足过人的好斗的本能，但它同时还满足了人对掠夺，破坏以及残酷的纪律和专制力的欲望。 ——查·埃利奥特 12、不应把纪律仅仅看成教育的手段。纪律是教育过程的结果，首先是学生集体表现在一切生活领域—— 生产、日常生活、学校、文化等领域中努力的结果。— —马卡连柯(名言网)
13、遵守纪律的风气的培养，只有领导者本身在这方面以身作则才能收到成效。—— 马卡连柯 14、劳动者的组织性、纪律性、坚毅精神以及同全世界劳动者的团结一致，是取得最后胜利的保证。—— 列宁摘自名言网
15、机会是不守纪律的。——雨果
56、书不仅是生活，而且是现在、过去和未来文化生活的源泉。 ——库法耶夫 57、生命不可能有两次，但许多人连一次也不善于度过。— —吕凯特 58、问渠哪得清如许，为有源头活水来。—— 朱熹 59、我的努力求学没有得到别的好处，只不过是愈来愈发觉自己的无知。 ——笛卡儿
拉
60、生活的道路一旦选定，就要勇敢地走到底，决不回头。 ——左

电路中电压电流参考方向(与“方向”有关优秀PPT)

“相反”指的是电压、电流参考方向非关联。
第5页，共5页。
1A=103mA=106μA=109nA
在电工技术分析中，仅仅指出电流的大小是不够的，通常以正电荷移动的方向规定为电流的参考正方向。
第1页，共5页。
（2）电压
高中物理课对电压的定义是：电场力把单位正电荷从电场中的一点移到另一点所做的功。其表达式为：
u ab
dw ab dq
直流情况下
U ab
W ab Q
电路分析中引入参考方向的目的是：为分析和计算电路提供方便和依据。
应用参考方向时，“正、负”是指在参考方向下，电压、
电流数值前面的正负号，如某电流为“－5A”，说明其实际方向
与参考方向相反，某电压为“＋100V”，说明该电压实际方向与参考方向一致；“加、减”指参考方向下电路方程式中各量前面的加、减号；“相同”是指电压、电流为关联参考方向，
4. 电路中的电压、电流及其参考方向
（1）电流
电荷有规则的定向移动形成电流。电流的大小用电流强度表
征，定义式为：
i = dq dt
…… （1-1）
大小、方向均不随时间变化的稳恒直流电可表示为：
I= Q t
…… （1-2）
电流的国际单位制是安培【A】，较小的单位还有毫安【mA】和微安【μA】等，它们之间的换算关系为：
关联参考方向
实际电源上的电压、电流方向总是非关联的，实际负载上的电压、电流方向是关联的。因此，假定某元件是电源时，应选取非关联参考方向，假定某元件是负载应选取关联参考方向。
第3页，共5页。
为什么要在电路图中预先标出参考方向？
在电路图上预先标出电压、电流的参考方向，目的是为解题时列写方程式提供依据。因为，只有参考方向标定的情况下，方程式各电量前的正、负号才有意义。
