各种材料硬度对照表
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
硬度对照表硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度Rm HV HB HRC250 80 76.0270 85 80.7285 90 85.2305 95 90.2320 100 95.0335 105 99.8350 110 105370 115 109380 120 114400 125 119415 130 124430 135 128450 140 133465 145 138480 150 143490 155 147510 160 152530 165 156545 170 162560 175 166575 180 171595 185 176610 190 181625 195 185抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度640 200 190660 205 195675 210 199690 215 204705 220 209720 225 214740 230 219755 235 223770 240 228 20.3785 245 233 21.3800 250 238 22.2820 255 242 23.1835 260 247 24.850 265 252 24.8865 270 257 25.6880 275 261 26.4900 280 266 27.1915 285 271 27.8930 290 276 28.5950 295 280 29.2965 300 285 29.8995 310 295 31.01030 320 304 32.21060 330 314 33.31095 340 323 34.41125 350 333 35.51115 360 342 36.61190 370 352 37.7 抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度1220 380 361 38.81255 390 371 39.81290 400 380 40.81320 410 390 41.81350 420 399 42.71385 430 409 43.61420 440 418 44.51455 450 428 45.31485 460 437 46.11520 470 447 46.915557 480 (456) 47.1595 490 (466) 48.41630 500 (475) 49.11665 510 (485) 49.81700 520 (494) 50.51740 530 (504) 51.11775 540 (513) 51.71810 550 (523) 52.31845 560 (532) 53.01880 570 (542) 53.61920 580 (551) 54.11955 590 (561) 54.71995 600 (570) 55.22030 610 (580) 55.72070 620 (589) 56.32105 630 (599) 56.82145 640 (608) 57.32180 650 (618) 57.8 抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度660 58.3670 58.8680 59.2690 59.7700 60.1720 61.0740 61.8760 62.5780 63.3800 64.0820 64.7840 65.3860 65.9880 66.4900 67.0920 67.5940布氏硬度：测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
金属硬度10级对照表
1级，铅。
铅是一种非常软的金属，其硬度非常低，容易被划伤。
2级，铝。
铝是一种轻质金属，比铅硬度稍高，但仍然相对较软。
3级，铜。
铜是一种常见的导电金属，相对于铝来说硬度稍高。
4级，黄铜。
黄铜是铜和锌的合金，比纯铜硬度稍高。
5级，铁。
铁是一种常见的金属，具有中等硬度。
6级，钢。
钢是铁和碳的合金，硬度较高，常用于制造工具和建筑结构。
7级，不锈钢。
不锈钢是一种具有抗腐蚀性能的钢，硬度相对较高。
8级，钛。
钛是一种轻质但硬度较高的金属，常用于航空航天和医疗器械等领域。
9级，硬质合金。
硬质合金是由钨、钴等金属粉末与粘结剂烧结而成，具有很高的硬度和耐磨性。
10级，金刚石。
金刚石是目前已知最硬的物质，具有极高的硬度和抗磨性。
需要注意的是，这只是一个常见的金属硬度对照表，不同的金属材料可能会有一定的差异。
此外，硬度测试方法和硬度单位也会影响结果的比较，因此在实际应用中需要根据具体情况进行准确的硬度测试和比较。

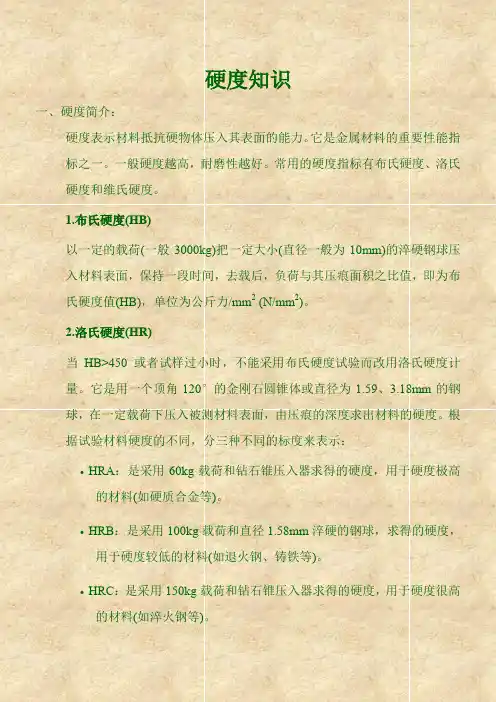

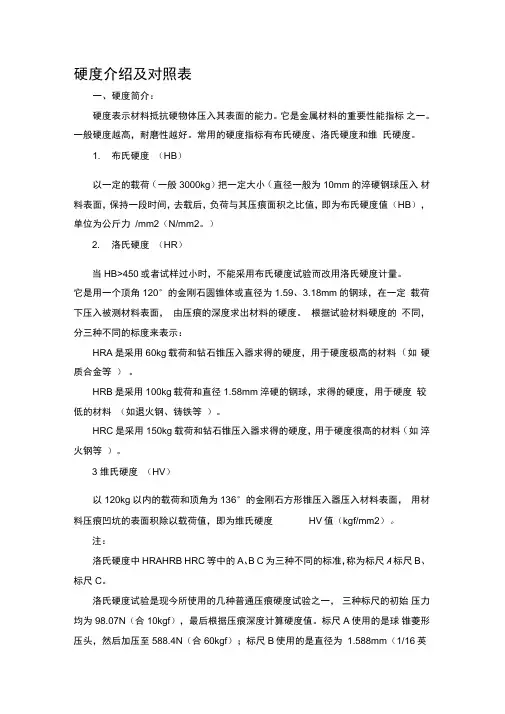

硬度介绍及对照表一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1. 布氏硬度（HB）以一定的载荷（一般3000kg）把一定大小（直径一般为10mm的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2（N/mm2。
）2. 洛氏硬度（HR）当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。
HRB是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。
HRC是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。
3 维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值（kgf/mm2）。
注：洛氏硬度中HRAHRB HRC等中的A、B C为三种不同的标准，称为标尺A 标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N（合10kgf），最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N（合60kgf）；标尺B使用的是直径为 1.588mm（1/16英寸）的钢球作为压头，然后加压至980.7N（合100kgf）;而标尺C 使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N（合150kgf）。
