硬度知识含对照表

格式：pdf
大小：650.01 KB
文档页数：62

下载文档原格式

/ 62

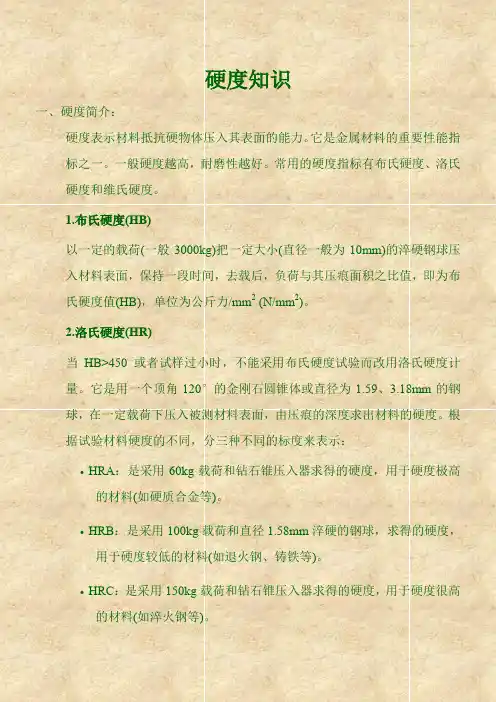

金属材料硬度对照表

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

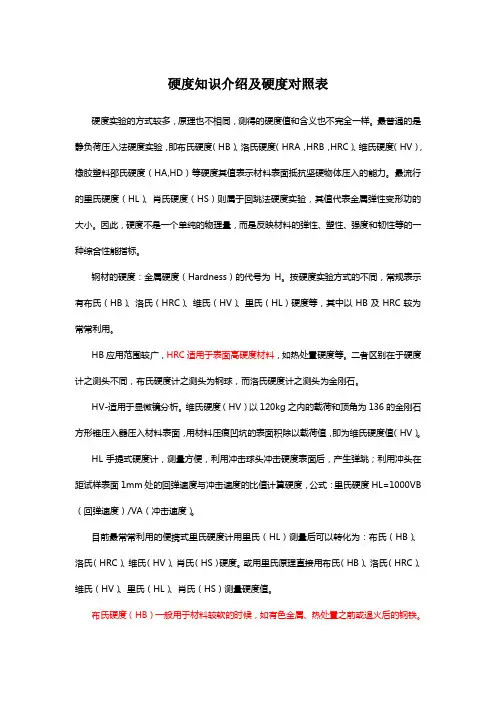

硬度知识介绍及硬度对照表

硬度知识介绍及硬度对照表硬度实验的方式较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度实验，即布氏硬度（HB）、洛氏硬度（HRA，HRB，HRC）、维氏硬度（HV），橡胶塑料邵氏硬度（HA,HD）等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（HL）、肖氏硬度（HS）则属于回跳法硬度实验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

钢材的硬度：金属硬度（Hardness）的代号为H。

按硬度实验方式的不同，常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常常利用。

HB应用范围较广，HRC适用于表面高硬度材料，如热处置硬度等。

二者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

HV-适用于显微镜分析。

维氏硬度（HV）以120kg之内的载荷和顶角为136的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV）。

HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000VB （回弹速度）/VA（冲击速度）。

目前最常常利用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。

布氏硬度（HB）一般用于材料较软的时候，如有色金属、热处置之前或退火后的钢铁。

洛氏硬度（HRC）一般用于硬度较高的材料，如热处置后的硬度等等。

一、HB-布氏硬度:布氏硬度（HB）是以必然大小的实验载荷，将必然直径的淬硬钢球或硬质合金球压入被测金属表面，维持规按时间，然后卸荷，测量被测表面压痕直径。

布氏硬度HB洛氏硬度HR知识与对照表

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

############################################################################################# 注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

金属材料硬度对照表

硬度知识一、硬度简介:硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1。

布氏硬度（HB)以一定的载荷（一般3000kg）把一定大小(直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值,即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2）.2。

洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1。

59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度.根据试验材料硬度的不同,分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度,用于硬度极高的材料（如硬质合金等）.•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等）。

•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度（HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面,用材料压痕凹坑的表面积除以载荷值,即为维氏硬度HV值（kgf/mm2)。

####＃＃###＃＃＃#＃＃＃#＃＃#＃##＃######＃＃＃＃＃＃#＃#＃＃###＃#＃#＃＃###＃＃#＃＃##＃#####＃##＃＃#＃＃＃＃＃#＃＃####＃#＃＃###＃＃注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一,三种标尺的初始压力均为98。

07N（合10kgf),最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至588.4N（合60kgf）；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980。

HB硬度和HRC硬度对照表

洛氏硬度 HRC
-
560
175
166
-
575
180
171
-
595
185
176
-
610
190
181
-
625
195
185
-
640
200
190
-
660
205
195
-
675
210
199
-
690
215
204
-
705
220
209
-
720
225
214
-
740
230
219
-
755
235
223
-
770
240
228
20.3
51.576.6497527 51.076.3492520 50.576.1486512 50.075.8480504
HV
HRC
HB S
940 68
920 67.5
900 67
880 66.4
860 65.9
840 65.3
820 64.7
800 64
780 63.3
760 62.5
740 61.8
HRB：是采用 100kg 载荷和直径 1.58mm 淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用 150kg 载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV) 以 120kg 以内的载荷和顶角为 136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度 HV 值(kgf/mm2)。

硬度值换算表

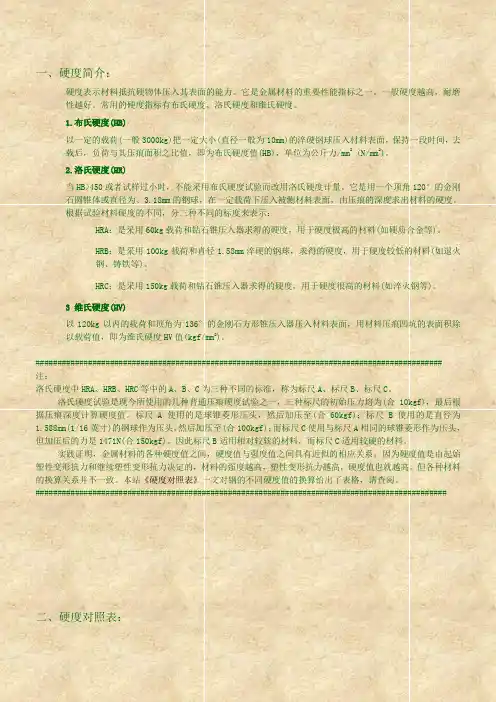

一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为(合10kgf)，最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

硬度知识(含对照表)

二、硬度对照表：
根据德国标准 DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
抗拉强度 Rm
N/mm2 250 270 285 305 320 335 350 370 380 400 415 430 450 465 480 490 510 530 545 560 575 595 610 625 640 660 675 690 705 720 740 755 770 785 800 820 835 850 865 880 900 915 930
HV
HRC
HBS
300
29.8
284
295
29.2
280
290
28.5
275
285
27.8
270
280
27.1
265
275
26.4
261
270
25.6
256
265
24.8
252
260
24
247
255
23.1
243
250
22.2
238
245
21.3
233
240
20.3
228
230
18
220
15.7
210
维氏硬度 HV
80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240 245 250 255 260 265 270 275 280 285 290
硬度知识

布氏硬度和洛氏硬度对照表

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

########################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

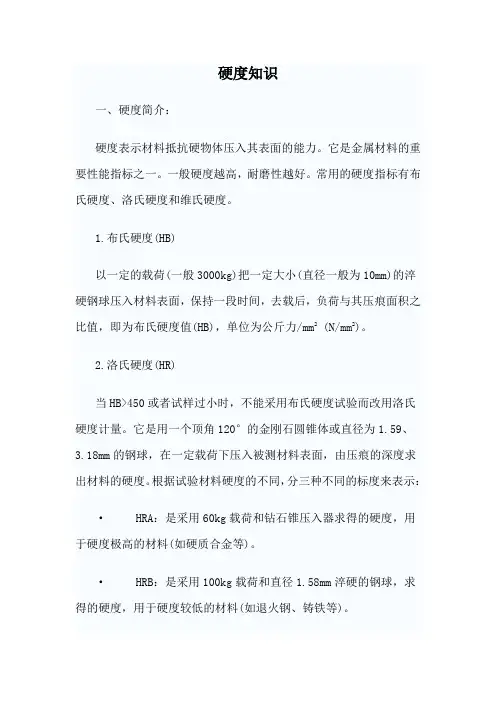

硬度知识

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：· HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

· HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

· HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV 值(kgf/mm2)。

注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

HB硬度和HRC硬度对照表

390
41.8
1350
420
399
42.7
1385
430
409
43.6
1420
440
418
44.5
1455
450
428
45.3
1485
460
437
46.1
1520
470
447
46.9
1555
480
(456)
47.7
1595
490
(466)
48.4
1630
500
(475)
49.1
1665
510
(485)
720 61
700 60.1
690 59.7
680 59.2
670 58.8
硬度換算表
HV
HR C
HBS
560 53
550 52.3 505
540 51.7 496
530 51.1 488
520 50.5 480
510 49.8 473
500 49.1 465
490 48.4 456
480 47.7 448
#################################################################### ######################### 注：洛氏硬度中 HRA、HRB、HRC 等中的 A、B、C 为三种不同的标准，称为标尺 A、标尺 B、标尺 C。
470 46.9 441
460 46.1 433
450 45.3 425
440 44.5 415
430 43.6 405
420 42.7 397

布氏硬度HB洛氏硬度HR知识及对照表(DOC 62页)

布氏硬度HB洛氏硬度HR知识及对照表(DOC 62页)硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

################################################### ##########################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

HB硬度和HRC硬度对照表

49.8
1700
520
(494)
50.5
1740
530
(504)
51.1
1775
540
(513)
51.7
1810
550
(523)
52.3
1845
560
(532)
53.0
1880
570
(542)
53.6
1920
580
(551)
54.1
1955
590
(561)
54.7
1995
600
(570)
55.2
2030
51.576.6497527 51.076.3492520 50.576.1486512 50.075.8480504
HV
HRC
HB S
940 68
920 67.5
900 67
880 66.4
860 65.9
840 65.3
820 64.7
800 64
780 63.3
760 62.5
740 61.8
660 58.3 650 57.8 640 57.3 630 56.8 620 56.3 610 55.7 600 55.2 590 54.7 580 54.1 570 53.6
400 40.8 379 390 39.8 369 380 38.8 360 370 37.7 350 360 36.6 341 350 35.5 331 340 34.4 322 330 33.3 313 320 32.2 303 310 31 294
840
65.3
860
65.9
880
66.4

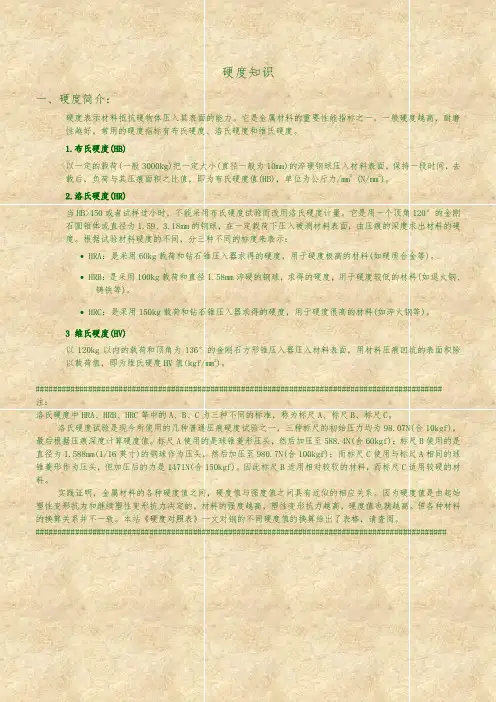

硬度知识

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：∙HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

∙HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

∙HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

############################################################################### ##############注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

硬度知识

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：∙HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

∙HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

∙HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

############################################################################### ##############注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

460
437
46.1
1520
470
447
46.9
1555
480
(456)
47.7
1595
490
(466)
48.4
1630
500
(475)
49.1
1665
510
(485)
49.8
1700
520
(494)
50.5
1740
530
(504)
51.1
1775
540
(513)
51.7
1810
550
(523)
52.3
13.4
200
11
190
8.5
180
6
170
3
160
0
附录 G 钢的硬度值换算（续）
布氏硬度
10－mm 钢球
3000－kg
维
负荷 b
氏
硬
钨
－
度标硬准质
钢合球金
钢球
HV HBS HBW
123
370 350 350 360 341 341 350 331 331 340 322 322 330 313 313 320 303 303 310 294 294 300 284 284 295 280 280 290 275 275 285 270 270 280 265 265
• HRA：是采用 60kg 载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
• HRB：是采用 100kg 载荷和直径 1.58mm 淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
• HRC：是采用 150kg 载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
洛氏硬度 HRC
20.3 21.3 22.2 23.1 24.0 24.8 25.6 26.4 27.1 27.8 28.5
950
295
280
29.2
965
300
285
29.8
995
310
295
31.0
1030
320
304
32.2
1060
330
314
33.3
1095
340
323
34.4
1125
350
表 1 钢的维氏硬度（HV）与其他硬度和强度的近似换算值 a（续）
洛氏硬度 b
表面洛氏硬度表面金刚石圆锥压头
肖抗拉强度维
氏（近似值）氏
A. 标尺
60-kg 负荷
金刚圆锥压头
• 标尺
100-kg 负荷
金刚圆锥压头
•标 •标
尺
尺
100-kg 100-kg 负荷负荷
金刚圆金刚圆锥压头锥压头
二、硬度对照表：
根据德国标准 DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
抗拉强度 Rm
N/mm2 250 270 285 305 320 335 350 370 380 400 415 430 450 465 480 490 510 530 545 560 575 595 610 625 640 660 675 690 705 720 740 755 770 785 800 820 835 850 865 880 900 915 930
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的换算关系并不一致。本站《硬度对照表》一文对钢的不同硬度值的换算给出了表格，请查阅。 ##############################################################################################
15-N 标尺 15－ kg 负荷
30-N 标尺
硬
Mpa
硬
45-N
度 (1000psi) 度
标尺
30－ kg
45-kg
负荷负荷
HRA
4
69.2 68.7 68.1 67.6 67.0 66.4 65.8 65.2 65.8 64.5 64.2 63.8
HRB
HRC
HRD HR15N HR30N HR45N HS
79.2 78.6 78.0 77.4 76.8 76.2 75.6 74.9 74.6 74.2 73.8 73.4
57.4 56.4 55.4 54.4 53.6 52.3 51.3 50.2 49.7 49.0 48.4 47.8
40.4 － 1170(170) 370 39.1 50 1130(164) 360 37.8 － 1095(159) 350 36.5 47 1070(155) 340 35.2 － 1035(150) 330 33.9 45 1005(146) 320 32.5 － 980(142) 310 31.1 42 950(138) 300 30.4 － 935(136) 295 29.5 41 915(133) 290 28.7 － 905(131) 285 27.9 40 890(129) 280
HV
HRC
HBS
300
29.8
284
295
29.2
280
290
28.5
275
285
27.8
270
280
27.1
265
275
26.4
261
270
25.6
256
265
24.8
252
260
24
247
255
23.1
243
250
22.2
238
245
21.3
233
240
20.3
228
230
18
220
15.7
210
硬度知识
一、硬度简介：
硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB) 以一定的载荷(一般 3000kg)把一定大小(直径一般为 10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当 HB>450 或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角 120°的金刚石圆锥体或直径为 1.59、3.18mm 的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为 98.07N(合 10kgf)，最后根据压痕深度计算硬度值。标尺 A 使用的是球锥菱形压头，然后加压至 588.4N(合 60kgf)；标尺 B 使用的是直径为 1.588mm(1/16 英寸)的钢球作为压头，然后加压至 980.7N(合 100kgf)；而标尺 C 使用与标尺 A 相同的球锥菱形作为压头，但加压后的力是 1471N(合 150kgf)。因此标尺 B 适用相对较软的材料，而标尺 C 适用较硬的材料。
(618)
57.8
660
58.3
670
58.8
680
59.2
690
59.7
700
60.1
720
61.0
740
61.8
760
62.5
780
63.3
800
64.0
820
64.7
840
65.3
860
65.9
880
66.4
900
67.0
920
67.5
940
68.0
硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
σb
HV
5
6
7
8
9
10 11
12
13
－ (109.0)
－ (108.0)
－ (107.0)
－ (105.5)
－ (104.5)
－ (103.5)
37.7 36.6 35.5 34.4 33.3 32.3 31.0 29.8 29.2 28.5 27.8 27.1
53.6 52.8 51.9 51.1 50.2 49.4 48.4 47.5 47.1 46.5 46.0 45.3
三、硬度換算公式
1.肖氏硬度(HS)=勃式硬度(BHN)/10+12 2.肖式硬度(HS)=洛式硬度(HRC)+15 3.勃式硬度(BHN)= 洛克式硬度(HV) 4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3
硬度測定範圍: HS<100 HB<500 HRC<70 HV<1300
洛氏硬度布氏硬度 HB10/3000 维氏硬度 HV HRCHRA 59.580.7676 59.080.5666 58.580.2655 58.080.0645 57.579.7635 57.079.5625 56.579.2615 56.078.9605 55.578.6596 55.078.4538587 54.578.1532578 54.077.9526569 53.576.6520560 53.076.3515551 52.576.1509543 52.076.9503535 51.576.6497527

硬度知识含对照表

合集下载

金属材料硬度对照表

硬度知识介绍及硬度对照表

布氏硬度HB洛氏硬度HR知识与对照表

金属材料硬度对照表

HB硬度和HRC硬度对照表

硬度值换算表

硬度知识(含对照表)

布氏硬度和洛氏硬度对照表

硬度知识

HB硬度和HRC硬度对照表

布氏硬度HB洛氏硬度HR知识及对照表(DOC 62页)

HB硬度和HRC硬度对照表

硬度知识

硬度知识

文档推荐

最新文档

硬度知识 含对照表

合集下载

金属材料硬度对照表

硬度知识介绍及硬度对照表

布氏硬度HB洛氏硬度HR知识与对照表

金属材料硬度对照表

HB硬度和HRC硬度对照表

硬度值换算表

硬度知识(含对照表)

布氏硬度和洛氏硬度对照表

硬度知识

HB硬度和HRC硬度对照表

布氏硬度HB洛氏硬度HR知识及对照表(DOC 62页)

HB硬度和HRC硬度对照表

硬度知识

硬度知识

文档推荐

最新文档

硬度知识含对照表
