材料硬度对照表

常用的金属材料性能及硬度对照表正式版阀门常用材料阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动件（手轮、齿轮箱或气动、电动装置等）组成。

我们称阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称谓内件，此外还有紧固件等。

按主体材料分类，人们常常把阀门分为：非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。

金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔阀门、铸铁阀门、碳钢阀门、合金钢阀门等。

金属阀体衬旦阀门：如衬铅阀门、衬塑阀门、衬搪瓷阀门。

我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。

壳体常用材料的使用温度范围国产材料（表3—1）表3—1国产材料的使用温度范围2美国ASTM材料（表3—2）二、材料的压力一温度等级1.中国数据(表3-4~表3-19)表34锻钢法兰及阀门的压力一温度等级(9131)注：1.最大允许工作压力指无冲击表压。

2.PN2.0MPa法兰用于200°C以上及PN5.0~ 42.0MPa法兰用于40Oe以上时，应注意不要使法兰承受急剧的外载荷或温度差的变化，以防止发生泄漏。

3.对于中间压力或温度值允许用线性插值法求得。

①工作温度475℃②工作温度500℃③工作温度510C④工作温度435℃⑤此等级是在最大工作540℃温度时的工作压力注：1.当工作温度为表中温度级之间值时，可用内插法决定最大工作压力。

2.当阀门的主要零件有采用塑料、橡胶等非金属材料或力学性能和温度极限低于表中的材料时,不能使用此表3.对表中未列钢种可采用计算方法确定：P一周PN/maxΓ-]2001σ∖式中K。

I1t一计算温度t(C)时的材料许用应力值(MPa)K。

》I—200C时的材料许用应力值(MPa)2美国的有关标准中，1.1类材料的压力一温度等级见表3—6及表3—7。

11类材料包括:A105(a)、A155-70(e)>A350-1F2(d)^A516.70(a)(g)、A675.70>A155-KC70(e)>A216-WCB(a)、A515-70(a)、A537CI.1(d)、A696Gr.C(a)。

一、硬度简介硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1. 布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

2. 洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3. 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

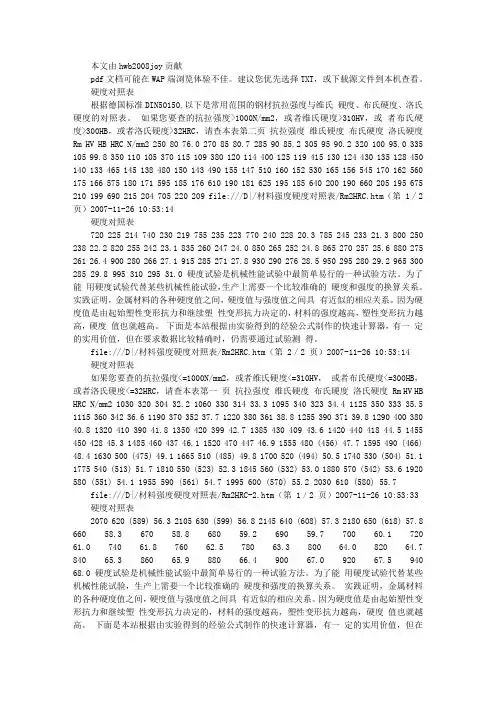

本文由hwb2008joy贡献pdf文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

硬度对照表根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。

如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表第二页抗拉强度维氏硬度布氏硬度洛氏硬度Rm HV HB HRC N/mm2 250 80 76.0 270 85 80.7 285 90 85.2 305 95 90.2 320 100 95.0 335 105 99.8 350 110 105 370 115 109 380 120 114 400 125 119 415 130 124 430 135 128 450 140 133 465 145 138 480 150 143 490 155 147 510 160 152 530 165 156 545 170 162 560 175 166 575 180 171 595 185 176 610 190 181 625 195 185 640 200 190 660 205 195 675 210 199 690 215 204 705 220 209 file:///D|/材料强度硬度对照表/Rm2HRC.htm（第 1／2 页）2007-11-26 10:53:14硬度对照表720 225 214 740 230 219 755 235 223 770 240 228 20.3 785 245 233 21.3 800 250 238 22.2 820 255 242 23.1 835 260 247 24.0 850 265 252 24.8 865 270 257 25.6 880 275 261 26.4 900 280 266 27.1 915 285 271 27.8 930 290 276 28.5 950 295 280 29.2 965 300 285 29.8 995 310 295 31.0 硬度试验是机械性能试验中最简单易行的一种试验方法。

硬度对照表(布氏硬度、洛氏硬
度、维氏硬度)
布氏硬度：是一种定量表征材料硬度的量化标准，即在钢球或者柱体状物体和试件表面之间加载一定压力后造成的试件表面的凹陷深度。

它把不同材料的硬度统一为一个数值，它也是目前最常用的硬度测试方法之一。

洛氏硬度：是一种衡量金属材料硬度的标准，其原理是用一个圆形钢球头施加到试片上，然后计算圆形钢球头在试片上的压痕深度，再将这个压痕深度与其它尺寸比例结合起来，就可以得出洛氏硬度数值。

维氏硬度：是一种衡量材料硬度的标准，它是一种很古老的硬度测试方法，其原理是用一个硬质钢棱形物体（维氏硬度计）施加到试片上，然后计算棱形物体在试片上的压痕深度，再将这个压痕深度与其它尺寸比例结合起来，就可以得出维氏硬度数值。

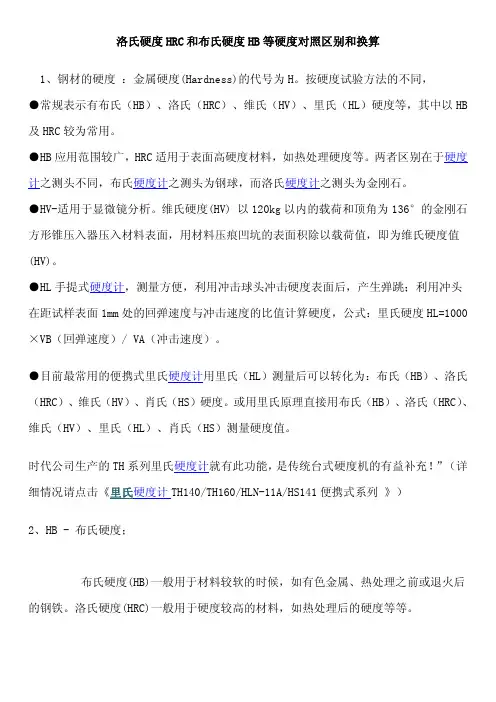

洛氏硬度HRC和布氏硬度HB等硬度对照区别和换算1、钢材的硬度：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB 及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。

维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/VA（冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。

时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）2、HB-布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。

洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。

布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。

布式硬度值是载荷除以压痕球形表面积所得的商。

一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。

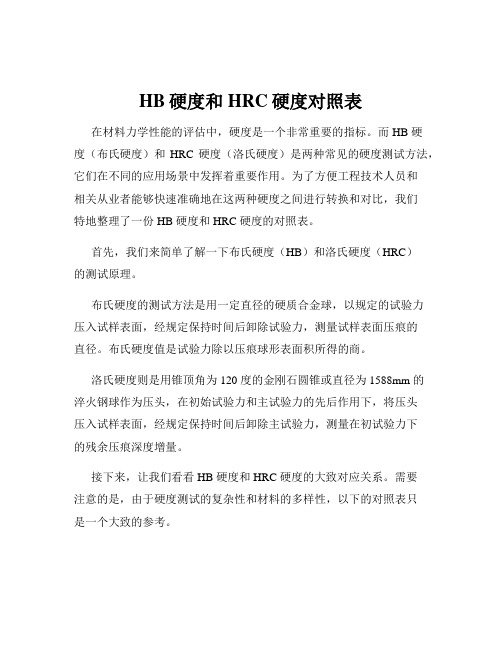

HB硬度和HRC硬度对照表在材料力学性能的评估中，硬度是一个非常重要的指标。

而 HB 硬度（布氏硬度）和HRC 硬度（洛氏硬度）是两种常见的硬度测试方法，它们在不同的应用场景中发挥着重要作用。

为了方便工程技术人员和相关从业者能够快速准确地在这两种硬度之间进行转换和对比，我们特地整理了一份 HB 硬度和 HRC 硬度的对照表。

首先，我们来简单了解一下布氏硬度（HB）和洛氏硬度（HRC）的测试原理。

布氏硬度的测试方法是用一定直径的硬质合金球，以规定的试验力压入试样表面，经规定保持时间后卸除试验力，测量试样表面压痕的直径。

布氏硬度值是试验力除以压痕球形表面积所得的商。

洛氏硬度则是用锥顶角为 120 度的金刚石圆锥或直径为 1588mm 的淬火钢球作为压头，在初始试验力和主试验力的先后作用下，将压头压入试样表面，经规定保持时间后卸除主试验力，测量在初试验力下的残余压痕深度增量。

接下来，让我们看看 HB 硬度和 HRC 硬度的大致对应关系。

需要注意的是，由于硬度测试的复杂性和材料的多样性，以下的对照表只是一个大致的参考。

当HB 硬度值在200 以下时，对应的HRC 硬度值通常较低。

例如，HB 硬度约为 100 时，HRC 硬度大致在 10 左右；HB 硬度约为 150 时，HRC 硬度可能在 15 左右。

当 HB 硬度在 200 至 400 之间时，对应的 HRC 硬度值逐渐升高。

比如，HB 硬度约为 250 时，HRC 硬度可能在 25 上下；HB 硬度约为300 时，HRC 硬度可能接近 30。

当 HB 硬度超过 400 时，对应的 HRC 硬度值已经较高。

例如，HB硬度约为 450 时，HRC 硬度可能在 45 左右；HB 硬度约为 500 时，HRC 硬度可能在 50 上下。

然而，在实际应用中，不能简单地依靠这个对照表进行精确的换算。

因为不同的材料在相同的硬度测试条件下，可能会表现出不同的硬度值。

洛氏硬度、布氏硬度、维氏硬度对照表洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

钢材的硬度：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。

维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。

时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）1、HB - 布氏硬度:布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。

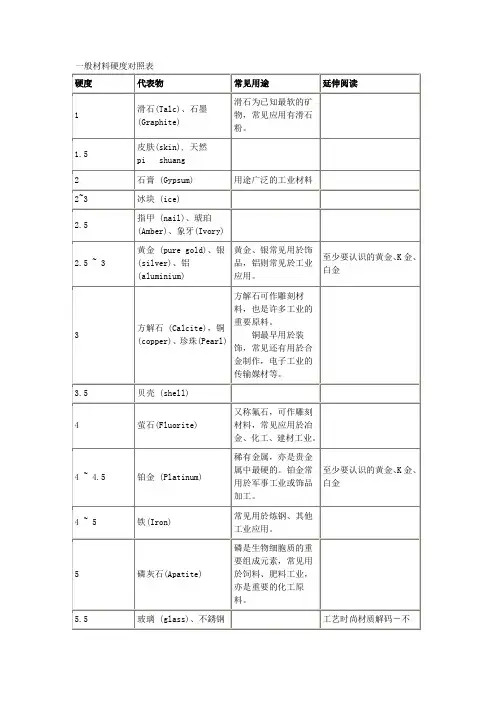

硬度代表物1滑石(Talc)、石墨(Graphite)1.5皮肤(skin), 天然砒霜2石膏(Gypsum)2~3冰块(ice)2.5指甲(nail)、琥珀(Amber)、象牙(Ivory)2.5 ~ 3黄金(pure gold)、银(silver)、铝 (aluminium)3方解石(Calcite)，铜 (copper)、珍珠(Pearl)3.5贝壳(shell)4萤石(Fluorite)4 ~ 4.5铂金(Platinum)4 ~ 5铁(Iron)5磷灰石(Apatite)5.5玻璃(glass)、不銹钢 (stainless steel)6正长石(Orthoclase)、Tanzanite 丹泉石（坦桑石)、纯钛6 ~ 7牙齿（齿冠外层）6 ~ 6.5软玉-新疆和阗玉6.5黄铁矿(Iron pyrite)6.5 ~ 7硬玉-缅甸翡翠或翠玉7石英(Quartz)， 紫水晶(Amethyst)7.5电气石(Tourmaline)、锆石(Zircon)8黄玉(Topaz)8.5金绿柱石(Chrysoberyl)9刚玉(Corudum)、铬、钨钢9.25莫桑宝石(Moissanite)10钻石(Diamond)大于10聚合钻石纳米棒(aggregated diamond nanorod, ADNR)滑石为已知最软的矿物，常见应用有滑石粉。

用途广泛的工业材料黄金、银常见用於饰品，铝则常见於工业应用。

方解石可作雕刻材料，也是许多工业的重要原料。

铜最早用於装饰，常见还有用於合金制作，电子工业的传输媒材等。

又称氟石，可作雕刻材料，常见应用於冶金、化工、建材工业。

稀有金属，亦是贵金属中最硬的。

铂金常用於军事工业或饰品加工。

常见用於炼钢、其他工业应用。

磷是生物细胞质的重要组成元素，常见用於饲料、肥料工业，亦是重要的化工原料。

正长石可作为陶瓷、玻璃、珐郎，以及制造钾肥的原料。

主要成分为羟基磷灰石。

硫酸原料来源、提炼黄金、药用等。

洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

钢材的硬度：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。

维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。

时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）1、HB - 布氏硬度:布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
