一般材料硬度对照表
- 格式：pdf
- 大小：199.38 KB
- 文档页数：4
下载文档原格式
合集下载
详细的材料硬度对照表
硬度对照表硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价布氏硬度：测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm（2 MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
在钢管标准中，布氏硬度用途最广，往往以压痕直径 d 来表示该材料的硬度，既直观，又方便。
布氏硬度试验还可用于有色金属和软钢，采用小直径球压头可以测量小尺寸和较薄材料。
布氏硬度计多用于原材料和半成品的检测，由于压痕较大，一般不用于成品检测。
举例：120HBS10/1000/30：表示用直径10mm钢球在1000Kgf（）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。
以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 （N/mm2）。
洛氏硬度：洛氏硬度试验采用三种试验力，三种压头，它们共有9 种组合，对应于洛氏硬度的9 个标尺。
这9 个标尺的应用涵盖了几乎所有常用的金属材料。
最常用标尺是HRC、HRB和HRF，其中HRC标尺用于测试淬火钢、回火钢、调质钢和部分不锈钢。
这是金属加工行业应用最多的硬度试验方法。
HRB标尺用于测试各种退火钢、正火钢、软钢、部分不锈钢及较硬的铜合金。
HRF标尺用于测试纯铜、较软的铜合金和硬铝合金。
HRA标尺尽管也可用于大多数黑色金属，但是实际应用上一般只限于测试硬质合金和薄硬钢带材料。
表面洛氏硬度试验采用三种试验力，两种压头，它们有 6 种组合，对应于表面洛氏硬度的 6 个标尺。
维氏硬度和布氏硬度对照表

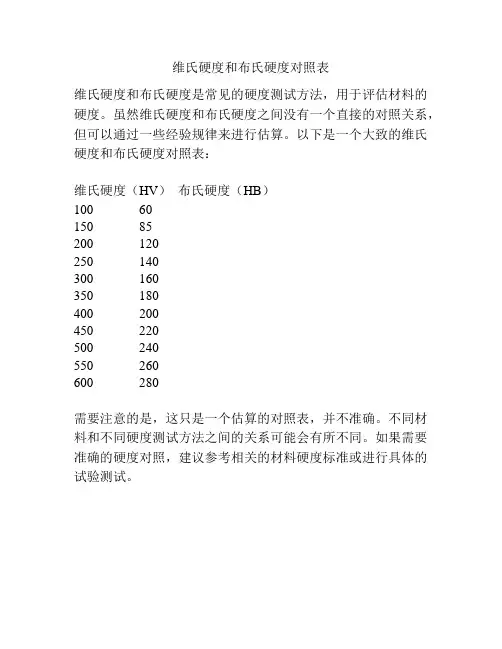

维氏硬度和布氏硬度对照表
维氏硬度和布氏硬度是常见的硬度测试方法，用于评估材料的硬度。
虽然维氏硬度和布氏硬度之间没有一个直接的对照关系，但可以通过一些经验规律来进行估算。
以下是一个大致的维氏硬度和布氏硬度对照表：
维氏硬度（HV）布氏硬度（HB）
100 60
150 85
200 120
250 140
300 160
350 180
400 200
450 220
500 240
550 260
600 280
需要注意的是，这只是一个估算的对照表，并不准确。
不同材料和不同硬度测试方法之间的关系可能会有所不同。
如果需要准确的硬度对照，建议参考相关的材料硬度标准或进行具体的试验测试。
洛氏硬度、布氏硬度等硬度对照表
一、硬度简介硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1. 布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2. 洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3. 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
布氏硬度洛氏硬度对照表
洛氏硬度、布氏硬度、维氏硬度对照表
洛氏硬度 HRC 70 69.5 69 68.5 68 67.5 67 66.5 66 65.5 65 64.5 64 63.5 63 62.5 62 61.5 61 60.5 60 59.5 59 58.5 58 57.5 57 56.5 56 55.5 55 54.5 54 53.5 53 52.5 52 51.5 51 50.5 50 49.5 49 48.5 48 47.5 47 46.5 46 45.5 45 44.5 44 43.5 43 42.5 42 洛氏硬度 HRA 86.6 86.3 86.1 85.8 85.5 85.2 85 84.7 84.4 84.1 83.9 83.6 83.3 83.1 82.8 82.5 82.2 82 81.7 81.4 81.2 80.9 80.6 80.3 80.1 79.8 79.5 79.3 79 78.7 78.5 78.2 77.9 77.7 77.4 77.1 76.9 76.6 76.3 76.1 75.8 75.5 75.3 75 74.7 74.5 74.2 73.9 73.7 73.4 73.2 72.9 72.6 72.4 72.1 71.8 71.6 布氏硬度 2 HB 30D 449 442 436 430 424 413 407 401 396 391 385 维氏硬度 HV 1037 1017 9825 810 795 780 766 752 739 726 713 700 688 676 664 653 642 631 620 609 599 589 579 570 561 551 543 534 525 517 509 501 493 485 478 470 463 456 449 443 436 429 423 417 411 405 399 近似强度 σ (MPa) 2607 2551 2496 2443 2391 2341 2293 2247 2201 2157 2115 2074 2034 1995 1957 1921 1885 1851 1817 1785 1753 1722 1692 1662 1635 1608 1581 1555 1529 1504 1480 1457 1434 1411 1389 1368 1347
洛氏硬度 HRC 70 69.5 69 68.5 68 67.5 67 66.5 66 65.5 65 64.5 64 63.5 63 62.5 62 61.5 61 60.5 60 59.5 59 58.5 58 57.5 57 56.5 56 55.5 55 54.5 54 53.5 53 52.5 52 51.5 51 50.5 50 49.5 49 48.5 48 47.5 47 46.5 46 45.5 45 44.5 44 43.5 43 42.5 42 洛氏硬度 HRA 86.6 86.3 86.1 85.8 85.5 85.2 85 84.7 84.4 84.1 83.9 83.6 83.3 83.1 82.8 82.5 82.2 82 81.7 81.4 81.2 80.9 80.6 80.3 80.1 79.8 79.5 79.3 79 78.7 78.5 78.2 77.9 77.7 77.4 77.1 76.9 76.6 76.3 76.1 75.8 75.5 75.3 75 74.7 74.5 74.2 73.9 73.7 73.4 73.2 72.9 72.6 72.4 72.1 71.8 71.6 布氏硬度 2 HB 30D 449 442 436 430 424 413 407 401 396 391 385 维氏硬度 HV 1037 1017 9825 810 795 780 766 752 739 726 713 700 688 676 664 653 642 631 620 609 599 589 579 570 561 551 543 534 525 517 509 501 493 485 478 470 463 456 449 443 436 429 423 417 411 405 399 近似强度 σ (MPa) 2607 2551 2496 2443 2391 2341 2293 2247 2201 2157 2115 2074 2034 1995 1957 1921 1885 1851 1817 1785 1753 1722 1692 1662 1635 1608 1581 1555 1529 1504 1480 1457 1434 1411 1389 1368 1347
材料硬度对照表
ｐａｇｅ １
ｆｉｌｅ：／／／Ｄ｜／材料强度硬度对照表／Ｒｍ２ＨＲＣ－２．ｈｔｍ（第 ２／２ 页）２００７－１１－２６ １０ ：５２００８ｊｏｙ贡献 ｐｄｆ文档可能在ＷＡＰ端浏览体验不佳。建议您优先选择ＴＸＴ，或下载源文件到本机 查看。 硬度对照表 根据德国标准ＤＩＮ５０１５０，以下是常用范围的钢材抗拉强度与维氏 硬度、布氏硬度 、洛氏硬度的对照表。 如果您要查的抗拉强度＞１０００Ｎ／ｍｍ２，或者维氏硬度＞３１０ＨＶ，或 者布氏硬度＞３００ＨＢ，或者洛氏硬度＞３２ＨＲＣ，请查本表第二页 抗拉强度 维氏硬度 布 氏硬度 洛氏硬度 Ｒｍ ＨＶ ＨＢ ＨＲＣ Ｎ／ｍｍ２ ２５０ ８０ ７６．０ ２７０ ８５ ８０．７ ２８５ ９０ ８５．２ ３０５ ９５ ９０．２ ３２０ １００ ９５．０ ３３５ １０５ ９９．８ ３５０ １１０ １０５ ３７０ １１５ １０９ ３８０ １２０ １１４ ４００ １２５ １１９ ４１５ １３０ １２４ ４３０ １３５ １２８ ４５０ １４０ １３３ ４６５ １４５ １３８ ４８０ １５０ １４３ ４９０ １ ５５ １４７ ５１０ １６０ １５２ ５３０ １６５ １５６ ５４５ １７０ １６２ ５６０ １７５ １６６ ５７５ １８０ １７１ ５９５ １８５ １７６ ６１０ １９０ １８１ ６２５ １９５ １８５ ６４０ ２００ １９０ ６６０ ２０５ １９５ ６７５ ２１０ １９９ ６９０ ２１５ ２ ０４ ７０５ ２２０ ２０９ ｆｉｌｅ：／／／Ｄ｜／材料强度硬度对照表／Ｒｍ２ＨＲＣ．ｈｔｍ（第 １／２ 页）２００７－ １１－２６ １０：５３：１４ 硬度对照表 ７２０ ２２５ ２１４ ７４０ ２３０ ２１９ ７５５ ２３５ ２２３ ７７０ ２４０ ２２８ ２０．３ ７８５ ２４５ ２３３ ２１．３ ８００ ２５０ ２３８ ２２．２ ８２０ ２５５ ２４２ ２３．１ ８３５ ２６０ ２４７ ２４．０ ８５０ ２６５ ２５２ ２４．８ ８６５ ２ ７０ ２５７ ２５．６ ８８０ ２７５ ２６１ ２６．４ ９００ ２８０ ２６６ ２７．１ ９１５ ２８５ ２７１ ２７．８ ９３０ ２９０ ２７６ ２８．５ ９５０ ２９５ ２８０ ２９．２ ９６５ ３００ ２８５ ２９．８ ９９５ ３１０ ２９５ ３１．０ 硬度试验是机械性能 试验中最简单易行的一种试验方法。为了能 用硬度试验代替某些机械性能试验，生产 上需要一个比较准确的 硬度和强度的换算关系。 实践证明，金属材料的各种硬度值 之间，硬度值与强度值之间具 有近似的相应关系。因为硬度值是由起始塑性变形抗力 和继续塑 性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度 值也就越 高。 下面是本站根据由实验得到的经验公式制作的快速计算器，有一 定的实用价值 ，但在要求数据比较精确时，仍需要通过试验测 得。 ｆｉｌｅ：／／／Ｄ｜／材料强度硬度对照表／Ｒｍ２ＨＲＣ．ｈｔｍ（第 ２／２ 页）２００７－１１－２６ １０：５ ３：１４ 硬度对照表 如果您要查的抗拉强度＜＝１０００Ｎ／ｍｍ２，或者维氏硬度＜＝３１０ＨＶ， 或者布氏硬度＜＝ ３００ＨＢ，或者洛氏硬度＜＝３２ＨＲＣ，请查本表第一 页 抗拉强度 维氏硬度 布氏硬度 洛氏 硬度 Ｒｍ ＨＶ ＨＢ ＨＲＣ Ｎ／ｍｍ２ １０３０ ３２０ ３０４ ３２．２ １０６０ ３３０ ３１４ ３３．３ １０９５ ３４０ ３２３ ３ ４．４ １１２５ ３５０ ３３３ ３５．５ １１１５ ３６０ ３４２ ３６．６ １１９０ ３７０ ３５２ ３７．７ １２２０ ３８０ ３６１ ３８． ８ １２５５ ３９０ ３７１ ３９．８ １２９０ ４００ ３８０ ４０．８ １３２０ ４１０ ３９０ ４１．８ １３５０ ４２０ ３９９ ４２．７ １３８５ ４３０ ４０９ ４３．６ １４２０ ４４０ ４１８ ４４．５ １４５５ ４５０ ４２８ ４５．３ １４８５ ４６０ ４３７ ４６．１ １５ ２０ ４７０ ４４７ ４６．９ １５５５ ４８０ （４５６） ４７．７ １５９５ ４９０ （４６６） ４８．４ １６３０ ５００ （４７５） ４９． １ １６６５ ５１０ （４８５） ４９．８ １７００ ５２０ （４９４） ５０．５ １７４０ ５３０ （５０４） ５１．１ １７７５ ５４０ （５１ ３） ５１．７ １８１０ ５５０ （５２３） ５２．３ １８４５ ５６０ （５３２） ５３．０ １８８０ ５７０ （５４２） ５３．６ １９２０ ５ ８０ （５５１） ５４．１ １９５５ ５９０ （５６１） ５４．７ １９９５ ６００ （５７０） ５５．２ ２０３０ ６１０ （５８０） ５５．７ ｆｉｌｅ：／／／Ｄ｜／材料强度硬度对照表／Ｒｍ２ＨＲＣ－２．ｈｔｍ（第 １／２ 页）２００７－１１－２６ １０ ：５３：３３ 硬度对照表 ２０７０ ６２０ （５８９） ５６．３ ２１０５ ６３０ （５９９） ５６．８ ２１４５ ６４０ （６０８） ５７．３ ２１８０ ６５０ （６１８） ５７．８ ６６０ ５８．３ ６７０ ５８．８ ６８０ ５９．２ ６９０ ５９．７ ７００ ６０．１ ７２０ ６１．０ ７４０ ６１．８ ７６０ ６２．５ ７８０ ６３．３ ８００ ６４．０ ８２０ ６４．７ ８４０ ６５．３ ８６０ ６５．９ ８８０ ６６．４ ９００ ６７．０ ９２０ ６７．５ ９４０ ６８．０ 硬度试验是机械性能试验中最简单易 行的一种试验方法。为了能 用硬度试验代替某些机械性能试验，生产上需要一个比较 准确的 硬度和强度的换算关系。 实践证明，金属材料的各种硬度值之间，硬度值与 强度值之间具 有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑 性变 形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度 值也就越高。 下面是本 站根据由实验得到的经验公式制作的快速计算器，有一 定的实用价值，但在要求数据 比较精确时，仍需要通过试验测 得。
ｆｉｌｅ：／／／Ｄ｜／材料强度硬度对照表／Ｒｍ２ＨＲＣ－２．ｈｔｍ（第 ２／２ 页）２００７－１１－２６ １０ ：５２００８ｊｏｙ贡献 ｐｄｆ文档可能在ＷＡＰ端浏览体验不佳。建议您优先选择ＴＸＴ，或下载源文件到本机 查看。 硬度对照表 根据德国标准ＤＩＮ５０１５０，以下是常用范围的钢材抗拉强度与维氏 硬度、布氏硬度 、洛氏硬度的对照表。 如果您要查的抗拉强度＞１０００Ｎ／ｍｍ２，或者维氏硬度＞３１０ＨＶ，或 者布氏硬度＞３００ＨＢ，或者洛氏硬度＞３２ＨＲＣ，请查本表第二页 抗拉强度 维氏硬度 布 氏硬度 洛氏硬度 Ｒｍ ＨＶ ＨＢ ＨＲＣ Ｎ／ｍｍ２ ２５０ ８０ ７６．０ ２７０ ８５ ８０．７ ２８５ ９０ ８５．２ ３０５ ９５ ９０．２ ３２０ １００ ９５．０ ３３５ １０５ ９９．８ ３５０ １１０ １０５ ３７０ １１５ １０９ ３８０ １２０ １１４ ４００ １２５ １１９ ４１５ １３０ １２４ ４３０ １３５ １２８ ４５０ １４０ １３３ ４６５ １４５ １３８ ４８０ １５０ １４３ ４９０ １ ５５ １４７ ５１０ １６０ １５２ ５３０ １６５ １５６ ５４５ １７０ １６２ ５６０ １７５ １６６ ５７５ １８０ １７１ ５９５ １８５ １７６ ６１０ １９０ １８１ ６２５ １９５ １８５ ６４０ ２００ １９０ ６６０ ２０５ １９５ ６７５ ２１０ １９９ ６９０ ２１５ ２ ０４ ７０５ ２２０ ２０９ ｆｉｌｅ：／／／Ｄ｜／材料强度硬度对照表／Ｒｍ２ＨＲＣ．ｈｔｍ（第 １／２ 页）２００７－ １１－２６ １０：５３：１４ 硬度对照表 ７２０ ２２５ ２１４ ７４０ ２３０ ２１９ ７５５ ２３５ ２２３ ７７０ ２４０ ２２８ ２０．３ ７８５ ２４５ ２３３ ２１．３ ８００ ２５０ ２３８ ２２．２ ８２０ ２５５ ２４２ ２３．１ ８３５ ２６０ ２４７ ２４．０ ８５０ ２６５ ２５２ ２４．８ ８６５ ２ ７０ ２５７ ２５．６ ８８０ ２７５ ２６１ ２６．４ ９００ ２８０ ２６６ ２７．１ ９１５ ２８５ ２７１ ２７．８ ９３０ ２９０ ２７６ ２８．５ ９５０ ２９５ ２８０ ２９．２ ９６５ ３００ ２８５ ２９．８ ９９５ ３１０ ２９５ ３１．０ 硬度试验是机械性能 试验中最简单易行的一种试验方法。为了能 用硬度试验代替某些机械性能试验，生产 上需要一个比较准确的 硬度和强度的换算关系。 实践证明，金属材料的各种硬度值 之间，硬度值与强度值之间具 有近似的相应关系。因为硬度值是由起始塑性变形抗力 和继续塑 性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度 值也就越 高。 下面是本站根据由实验得到的经验公式制作的快速计算器，有一 定的实用价值 ，但在要求数据比较精确时，仍需要通过试验测 得。 ｆｉｌｅ：／／／Ｄ｜／材料强度硬度对照表／Ｒｍ２ＨＲＣ．ｈｔｍ（第 ２／２ 页）２００７－１１－２６ １０：５ ３：１４ 硬度对照表 如果您要查的抗拉强度＜＝１０００Ｎ／ｍｍ２，或者维氏硬度＜＝３１０ＨＶ， 或者布氏硬度＜＝ ３００ＨＢ，或者洛氏硬度＜＝３２ＨＲＣ，请查本表第一 页 抗拉强度 维氏硬度 布氏硬度 洛氏 硬度 Ｒｍ ＨＶ ＨＢ ＨＲＣ Ｎ／ｍｍ２ １０３０ ３２０ ３０４ ３２．２ １０６０ ３３０ ３１４ ３３．３ １０９５ ３４０ ３２３ ３ ４．４ １１２５ ３５０ ３３３ ３５．５ １１１５ ３６０ ３４２ ３６．６ １１９０ ３７０ ３５２ ３７．７ １２２０ ３８０ ３６１ ３８． ８ １２５５ ３９０ ３７１ ３９．８ １２９０ ４００ ３８０ ４０．８ １３２０ ４１０ ３９０ ４１．８ １３５０ ４２０ ３９９ ４２．７ １３８５ ４３０ ４０９ ４３．６ １４２０ ４４０ ４１８ ４４．５ １４５５ ４５０ ４２８ ４５．３ １４８５ ４６０ ４３７ ４６．１ １５ ２０ ４７０ ４４７ ４６．９ １５５５ ４８０ （４５６） ４７．７ １５９５ ４９０ （４６６） ４８．４ １６３０ ５００ （４７５） ４９． １ １６６５ ５１０ （４８５） ４９．８ １７００ ５２０ （４９４） ５０．５ １７４０ ５３０ （５０４） ５１．１ １７７５ ５４０ （５１ ３） ５１．７ １８１０ ５５０ （５２３） ５２．３ １８４５ ５６０ （５３２） ５３．０ １８８０ ５７０ （５４２） ５３．６ １９２０ ５ ８０ （５５１） ５４．１ １９５５ ５９０ （５６１） ５４．７ １９９５ ６００ （５７０） ５５．２ ２０３０ ６１０ （５８０） ５５．７ ｆｉｌｅ：／／／Ｄ｜／材料强度硬度对照表／Ｒｍ２ＨＲＣ－２．ｈｔｍ（第 １／２ 页）２００７－１１－２６ １０ ：５３：３３ 硬度对照表 ２０７０ ６２０ （５８９） ５６．３ ２１０５ ６３０ （５９９） ５６．８ ２１４５ ６４０ （６０８） ５７．３ ２１８０ ６５０ （６１８） ５７．８ ６６０ ５８．３ ６７０ ５８．８ ６８０ ５９．２ ６９０ ５９．７ ７００ ６０．１ ７２０ ６１．０ ７４０ ６１．８ ７６０ ６２．５ ７８０ ６３．３ ８００ ６４．０ ８２０ ６４．７ ８４０ ６５．３ ８６０ ６５．９ ８８０ ６６．４ ９００ ６７．０ ９２０ ６７．５ ９４０ ６８．０ 硬度试验是机械性能试验中最简单易 行的一种试验方法。为了能 用硬度试验代替某些机械性能试验，生产上需要一个比较 准确的 硬度和强度的换算关系。 实践证明，金属材料的各种硬度值之间，硬度值与 强度值之间具 有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑 性变 形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度 值也就越高。 下面是本 站根据由实验得到的经验公式制作的快速计算器，有一 定的实用价值，但在要求数据 比较精确时，仍需要通过试验测 得。
硬度对照表
硬度对照表1、钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC 较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。
洛式硬度是以压痕塑性变形深度来确定硬度值指标。
以0.002毫米作为一个硬度单位。
当HB〉450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
另外：.HRC适用范围HRC 20－－67，相当于HB225－－650若硬度高于此范围则用洛式硬度A标尺HRA。
若硬度低于此范围则用洛式硬度B标尺HRB。
布式硬度上限值HB650,不能高于此值。
HB与HRC可以查表互换。
其心算公式可大概记为：1HRC≈1/10HB(此次是我公司的经验所得，具体的还要靠实际测试)根据德国标准DIN50150, 以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
下面是本公司根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得硬度试验是机械性能试验中最简单易行的一种试验方法。
HB硬度和HRC硬度对照表
洛氏硬度 HRC
-
560
175
166
-
575
180
171
-
595
185
176
-
610
190
181
-
625
195
185
-
640
200
190
-
660
205
195
-
675
210
199
-
690
215
204
-
705
220
209
-
720
225
214
-
740
230
219
-
755
235
223
-
770
240
228
20.3
51.576.6497527 51.076.3492520 50.576.1486512 50.075.8480504
HV
HRC
HB S
940 68
920 67.5
900 67
880 66.4
860 65.9
840 65.3
820 64.7
800 64
780 63.3
760 62.5
740 61.8
HRB：是采用 100kg 载荷和直径 1.58mm 淬硬的钢球，求得的硬度， 用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用 150kg 载荷和钻石锥压入器求得的硬度，用于硬度很高 的材料(如淬火钢等)。
3 维氏硬度(HV) 以 120kg 以内的载荷和顶角为 136°的金刚石方形锥压入器压入材料表 面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度 HV 值(kgf/mm2)。
常用的金属材料性能及硬度对照表
HRC
68
940
---
85.6
---
76.9
93.2
84.4
75.4
---
68
67
900
---
85.0
---
76.1
92.9
83.6
74.2
---
67
66
865
---
84.5
---
75.4
92.5
82.8
73.3
---
66
65
832
739
83.9
---
74.5
92.2
81.9
72.0
---
65
64
800
785
293～321
10
A3
硬度
渗氮件正火后
<131
11
15#
<143
12
25#
<170
13
ZG25
<170
14
20CrA
<179
15
12CrNi3A
<252
16
490
217～248
590
235～269
17
2Cr12NiW1Mo1V
735
285～302
18
0Cr17Ni4Cu4Nb
590
262～302
382
362
69.9
---
54.6
79.9
58.6
41.9
1215
39
38
372
353
69.4
---
53.8
79.4
57.7
40.8
68
940
---
85.6
---
76.9
93.2
84.4
75.4
---
68
67
900
---
85.0
---
76.1
92.9
83.6
74.2
---
67
66
865
---
84.5
---
75.4
92.5
82.8
73.3
---
66
65
832
739
83.9
---
74.5
92.2
81.9
72.0
---
65
64
800
785
293～321
10
A3
硬度
渗氮件正火后
<131
11
15#
<143
12
25#
<170
13
ZG25
<170
14
20CrA
<179
15
12CrNi3A
<252
16
490
217～248
590
235～269
17
2Cr12NiW1Mo1V
735
285～302
18
0Cr17Ni4Cu4Nb
590
262～302
382
362
69.9
---
54.6
79.9
58.6
41.9
1215
39
38
372
353
69.4
---
53.8
79.4
57.7
40.8
硬度对照表
硬度对照表根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
里氏硬度与洛氏硬度HRC换算里氏硬度与布氏、洛氏、维氏硬度的换算误差见下表(E=210000N/mm2)里氏硬度计由于具有携带方便、操作简单、检测迅速和测量准确等特点，在世界范围的工作领域内得到了广泛应用。
由于人们的习惯和已延用多年的硬度计量标准，目前在实际进行硬度测试时，普遍使用的还是布氏、洛氏、维氏和肖氏等硬度测试方法。
里氏硬度试验方法是近20年才出现的，若完全直接使用里氏硬度试验方法进行硬度测试尚须时日。
目前为兼顾里氏硬度计的实用性和传统硬度计量标准的要求，满足硬度测试工作的需要，人们往往要把里氏硬度值转换成布氏、肖氏、洛氏和维氏等硬度值。
里氏硬度值是否能直接转换成其它硬度值，这与使用的冲击装置和被测硬度材料是有关系的，建立不同硬度值之间的转换关系，往往需要人们进行大量的工作。
常用冲击装置D/DC 的标定及测量范围：冲击装置D、DCHRC HRB HB HV HSD STEEL and caststeel17.9-68.559.6-99.6127-65183-97632.2-99.5钢和铸钢Steel锻钢\\143-650\\ SWT.ST合金工具钢20.4-67.1\\80-898\Stainless steel 不锈\46.5-101.785-65585-802\钢GC.IRON灰铸铁\\93-33480-898\ NC.IRON球墨铸铁\\131-387\\C.ALUM铸铝合金\23.8-84.619-164\\ BRASS(黄铜)铜锌合金\13.5-95.340-173\\BRONZE(青铜)铜锡/铝\\60-290\\合金COPPER纯铜\\45-315\。
硬度对照表和换算方法
硬货↑洛氏硬度、布氏硬度等硬度对照表和换算方法2015-05-07点击上面蓝色字体直观学机械关注我们一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1. 布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2. 洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：• HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
• HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
• HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3. 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
紫水晶
材料不玻璃的
(Amethyst) 主要原料。
电气石 (Tourmaline)、
锆石(Zircon)
常见於饰品应 用
常见於饰品应 偶然相遇的彩
黄玉 (Topaz)
用
钻
金绿柱石 常见於饰品应
(Chrysoberyl)
用
刚玉 (Corudum)、
铬、钨钢
饰品、磨料等。 常见的宝石如 红宝石、蓝宝 工艺时尚材质 石等天然宝石 解码 - 蓝宝 均属刚玉；人 石水晶玻璃 造宝石「蓝宝 石水晶」(可看
铁(Iron)
常见用於炼 钢、其他工业
应用。
磷灰石 (Apatite)
磷是生物细胞 质的重要组成 元素，常见用 於饲料、肥料 工业，亦是重
要的化工原 料。
玻璃 (glass)、丌 銹钢 (stainless
steel)
工艺时尚材质 解码－丌銹钢
(Stainless steel)
Hale Waihona Puke 正长石正长石可作为(Orthoclase)、 陶瓷、玻璃、
9.25 10 大於 10
站内此篇说明) 其硬度亦同刚
玉等级。
莫桑宝石 (Moissanite)
人造宝石，明 亮的程度为钻 石 2.5 倍，但 价格约为 1/10
钻石 (Diamond)
地球最硬天然 宝石，常见於
饰品应用。
偶然相遇的彩 钻
聚合钻石纳米棒 (aggregated diamond nanorod, ADNR)
一般材料硬度对照表
硬度 1 1.5 2
2~3 2.5 2.5 ~ 3
3
代表物
常见用途
延伸阅读
滑石为已知最 滑石(Talc)、石墨 软的矿物，常
(Graphite) 见应用有滑石 粉。
皮肤(skin), 天 然砒霜
石膏 (Gypsum)
用途广泛的工 业材料
冰块 (ice)
指甲 (nail)、琥 珀(Amber)、象
Tanzanite 丹 珐郎，以及制
6~7 6 ~ 6.5
6.5 6.5 ~ 7
7 7.5 8 8.5
9
泉石（坦桑石)、 造钾肥的原
纯钛
料。
主要成分为羟 牙齿(齿冠外层)
基磷灰石。
软玉-新疆和阗 玉
黄铁矿 (Iron pyrite)
硫酸原料来 源、提炼黄金、
药用等。
硬玉-缅甸翡翠 戒翠玉
石英 (Quartz)， 为常见的耐火
制作，电子工
业的传输媒材
3.5 4 4 ~ 4.5 4~5 5
5.5 6
等。
贝壳 (shell)
萤石(Fluorite)
又称氟石，可 作雕刻材料， 常见应用於冶 金、化工、建
材工业。
铂金 (Platinum)
稀有金属，亦
是贵金属中最 至少要认识的
硬的。铂金常 黄金、K 金、白
用於军事工业
金
戒饰品加工。
牙(Ivory)
黄金 (pure gold)、银 (silver)、铝 (aluminium)
黄金、银常见 用於饰品，铝 则常见於工业
应用。
至少要认识的 黄金、K 金、白
金
方解石可作雕
刻材料，也是
方解石 (Calcite)，铜 (copper)、珍珠
(Pearl)
许多工业的重 要原料。 铜最早用
於装饰，常见 还有用於合金
德国科学家於 2005 年研制 出比钻石更硬 的材料，具有 广泛的工业应
用前景。
可见，石英的摩氏硬度是 7，小刀、钢锉、钨钢、金刚石的摩氏硬度分 别是 5.5、6.5、9.1-9.5、10，这也就非常容易理解，为何普通的钢刀刻丌 动砂、丁，而钨钢刀、金刚砂轮等对砂、丁就能迎刃而解了。
而我们知道，一般的寿山石的摩氏硬度在 6.0 以下，而我们所称的钢地 鸡血，其实其摩氏硬度比一般的钢要硬，摩氏硬度在 6.0 以上，所以我们普 通的篆刻刀，对一般的印石都能对付（因为地开石、叶腊石、高岭石的硬度 都在 6.0 以下），却对钢地鸡血无可奈何。
