电梯基本构造

电梯工作原理引言概述：电梯作为现代城市交通系统的重要组成部分，为人们提供了便捷快速的垂直交通方式。

然而，电梯的工作原理却是众多人所不了解的。

本文将详细介绍电梯的工作原理，包括电梯的基本构造、电梯的运行方式、电梯的安全保护系统以及电梯的维护保养。

一、电梯的基本构造1.1 电梯井和轿厢：电梯井是电梯的运行空间，轿厢则是电梯内部供乘客乘坐的空间。

电梯井和轿厢之间通过导轨连接，轿厢可以在导轨上上下运行。

1.2 驱动系统：电梯的驱动系统由电动机、减速器和传动机构组成。

电动机提供动力，通过减速器和传动机构将电动机的旋转运动转换为轿厢的上下运动。

1.3 控制系统：电梯的控制系统包括电梯按钮、控制器和电气元件等。

乘客通过按下按钮选择所需楼层，控制器接收信号后控制电动机实现轿厢的运行。

二、电梯的运行方式2.1 电梯的起升运行：当乘客按下按钮选择楼层后，电梯控制器接收信号，电动机启动并驱动轿厢沿导轨上升或下降，直到到达目标楼层。

2.2 电梯的停靠控制：当电梯到达目标楼层时，控制器会控制电动机停止运行，并使轿厢与楼层平齐，以方便乘客上下电梯。

2.3 电梯的门控制：电梯的门控制系统通过电动机和门系统实现轿厢门的开关。

当电梯到达目标楼层时，门控制系统会自动打开轿厢门，乘客上下电梯后，轿厢门会自动关闭。

三、电梯的安全保护系统3.1 限速器：电梯的限速器是一种安全装置，用于监测电梯的运行速度。

当电梯超过预设的安全速度时，限速器会自动刹车，确保电梯的安全停靠。

3.2 安全钳：安全钳是一种安全装置，用于防止电梯的自由坠落。

当电梯发生异常情况时，安全钳会自动夹紧导轨，阻止电梯的运行。

3.3 紧急通信系统：电梯内部配备有紧急通信系统，乘客可以通过该系统与外界联系，寻求帮助。

四、电梯的维护保养4.1 定期检查：电梯需要定期进行检查，包括电梯的机械部件、电气系统以及安全装置的功能检测，以确保电梯的正常运行。

4.2 日常保养：电梯的日常保养包括轨道的清洁、电梯门的润滑以及按钮的维护等，以延长电梯的使用寿命和提高电梯的运行效率。

电梯基础知识培训资料一、电梯的基本构造1. 电梯的组成部分电梯主要由以下几个部分组成：轿厢、对重、导轨、驱动系统、控制系统等。

- 轿厢：用于承载乘客或货物的部分，通常由钢板焊接或者冲压而成，其尺寸和承载能力根据不同的需求而定。

- 对重：用于平衡轿厢的自重，一般安装在导轨上，并通过钢丝绳与轿厢相连，起到平衡作用。

- 导轨：用于引导轿厢的升降运动，通常分为直线导轨和曲线导轨两种，能够确保轿厢稳定地运行。

- 驱动系统：用于推动轿厢的运行，通常包括电动机、减速器、钢丝绳等组成。

- 控制系统：包括电气控制系统和操作系统，用于控制电梯的运行、开关门等功能。

2. 电梯的工作原理电梯的基本工作原理是通过电动机驱动轿厢上升或下降，在运行过程中，对重与轿厢的重力平衡，保证轿厢的稳定运行。

控制系统根据楼层按钮的指令，控制电梯的运行。

当电梯到达指定楼层时，控制系统会让电梯停在该楼层，并打开门。

当所有的乘客进出完成后，控制系统会在一定时间后自动关闭电梯门并继续运行。

二、电梯的安全知识1. 电梯的安全操作规程- 乘坐电梯时，应按楼层按钮，不得在电梯内乱动或大声喧哗，以免影响其他乘客和电梯的正常运行。

- 当电梯出现异常或故障时，乘客应保持镇定，按下电梯内的紧急报警按钮，并等待救援人员的到来。

- 在地震、火灾等紧急情况下，不要乘坐电梯，应采取适当的疏散方式离开建筑物。

2. 电梯的日常维护和安全检查- 定期进行电梯维护保养，检查电梯的各个部件是否正常运行，保证电梯的安全性能和舒适性。

- 定期进行安全检查，包括检查电梯轿厢、对重、钢丝绳、导轨、控制系统等部件是否有异常，及时进行修理或更换。

三、电梯的故障处理1. 电梯的常见故障- 电梯无法启动或停止：可能是由于电源故障、电动机故障或控制系统故障引起的，需要检查相关部件并进行修理。

- 电梯无法平稳运行：可能是由于导轨、对重、钢丝绳等部件损坏或老化所致，需要进行检查和更换。

- 电梯门无法正常开合：可能是由于门轨偏移、门闩故障或控制系统故障引起的，需要进行维修或更换相关部件。

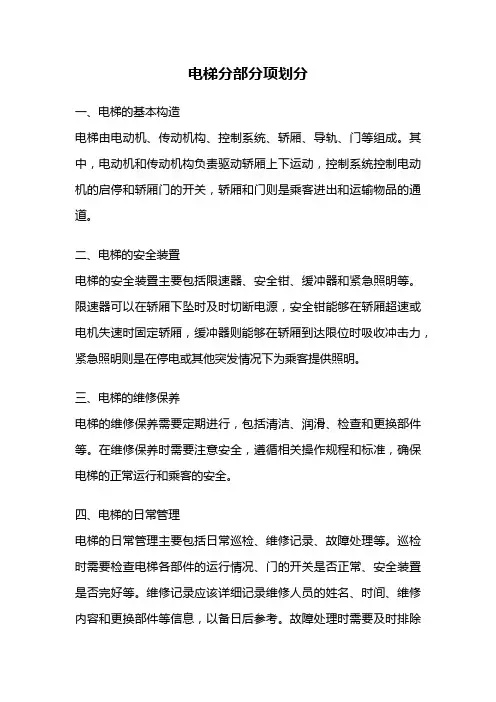

电梯分部分项划分一、电梯的基本构造电梯由电动机、传动机构、控制系统、轿厢、导轨、门等组成。

其中，电动机和传动机构负责驱动轿厢上下运动，控制系统控制电动机的启停和轿厢门的开关，轿厢和门则是乘客进出和运输物品的通道。

二、电梯的安全装置电梯的安全装置主要包括限速器、安全钳、缓冲器和紧急照明等。

限速器可以在轿厢下坠时及时切断电源，安全钳能够在轿厢超速或电机失速时固定轿厢，缓冲器则能够在轿厢到达限位时吸收冲击力，紧急照明则是在停电或其他突发情况下为乘客提供照明。

三、电梯的维修保养电梯的维修保养需要定期进行，包括清洁、润滑、检查和更换部件等。

在维修保养时需要注意安全，遵循相关操作规程和标准，确保电梯的正常运行和乘客的安全。

四、电梯的日常管理电梯的日常管理主要包括日常巡检、维修记录、故障处理等。

巡检时需要检查电梯各部件的运行情况、门的开关是否正常、安全装置是否完好等。

维修记录应该详细记录维修人员的姓名、时间、维修内容和更换部件等信息，以备日后参考。

故障处理时需要及时排除故障，保证电梯正常运行。

五、电梯的节能措施电梯的节能措施包括使用高效的电动机和变频器、安装能耗监测系统、调整轿厢重量等。

通过这些措施可以降低电梯的能耗，减少对环境的影响。

六、电梯的技术创新电梯的技术创新主要包括智能化、数字化、网络化等方面。

智能化可以通过安装人脸识别系统、语音控制系统等提高电梯的智能化程度；数字化可以通过电梯监控系统、远程监控等提高电梯的数字化水平；网络化可以通过互联网技术实现多台电梯的联网管理，提高电梯的运行效率和管理水平。

七、电梯的未来发展方向电梯的未来发展方向主要包括节能、智能、安全等方面。

在节能方面，电梯将采用更加高效的电动机和变频器，以及更加智能的能耗监测系统；在智能方面，电梯将采用更加智能化的控制系统和监测系统，实现更加便捷的乘梯体验；在安全方面，电梯将采用更加完善的安全装置和监测系统，提高电梯的安全性和可靠性。

电梯的基本结构电梯是现代社会中不可或缺的交通工具之一，它的基本结构包括电梯井、电梯轿厢、导轨系统、驱动机构和控制系统。

下面将从这五个方面对电梯的基本结构进行详细介绍。

一、电梯井电梯井是电梯安装的核心部位，它是电梯轿厢上下运行的垂直通道。

电梯井的墙壁由防火材料制成，以保证电梯的安全性。

电梯井内还安装了紧急停车装置和救援设备，以备发生紧急情况时使用。

同时，为了保证电梯井内的空气流通，还会设置通风设备。

二、电梯轿厢电梯轿厢是电梯运送乘客和货物的空间，它由钢板和玻璃等材料制成。

电梯轿厢内设有按钮、指示灯等控制设备，乘客在轿厢内可以选择所需的楼层。

轿厢内还设有应急通话装置，方便乘客在紧急情况下与外界联系。

为了保证乘客的安全，电梯轿厢内还设置了安全门和限速装置。

三、导轨系统导轨系统是电梯轿厢上下运行的轨道，它由上导轨和下导轨组成。

导轨系统一般采用特殊材料制成，具有较高的强度和耐磨性。

导轨系统起到引导和支撑轿厢的作用，保证电梯的平稳运行。

四、驱动机构驱动机构是电梯的动力来源，它主要由电动机、减速器和传动装置组成。

电动机通过减速器将电能转化为机械能，再通过传动装置传递给轿厢，驱使轿厢上下运行。

驱动机构的性能直接影响电梯的运行速度和平稳性。

五、控制系统控制系统是电梯的大脑，它由电梯主机、电梯控制柜和电梯控制器等组成。

控制系统负责监测电梯的运行状态，控制电梯的开关门、上下行和停靠等动作。

同时，控制系统还能实时监测电梯轿厢内的人数和重量，以确保电梯的安全运行。

总结：电梯的基本结构包括电梯井、电梯轿厢、导轨系统、驱动机构和控制系统。

电梯井是电梯运行的垂直通道，电梯轿厢是运送乘客和货物的空间，导轨系统是轿厢上下运行的轨道，驱动机构是电梯的动力来源，控制系统是电梯的大脑。

这些部分相互配合，共同保证了电梯的安全运行。

对于人们来说，电梯是现代生活的必需品，而了解电梯的基本结构有助于我们更好地理解和使用电梯。

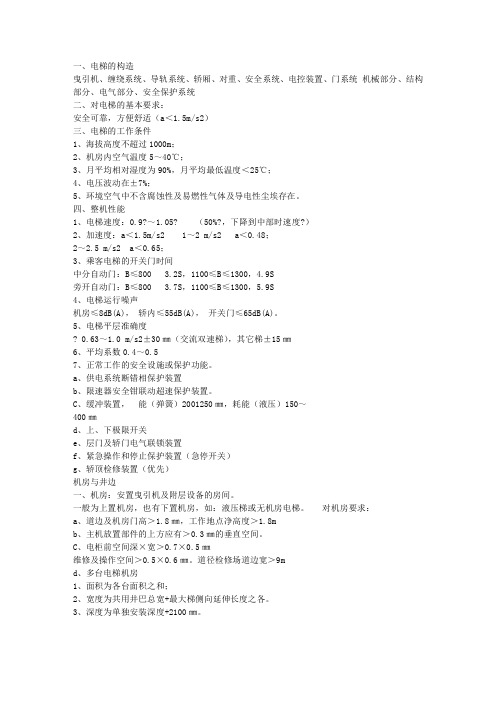

一、电梯的构造曳引机、缠绕系统、导轨系统、轿厢、对重、安全系统、电控装置、门系统机械部分、结构部分、电气部分、安全保护系统二、对电梯的基本要求：安全可靠，方便舒适（a＜1.5m/s2）三、电梯的工作条件1、海拔高度不超过1000m；2、机房内空气温度5～40℃；3、月平均相对湿度为90%，月平均最低温度＜25℃；4、电压波动在±7%；5、环境空气中不含腐蚀性及易燃性气体及导电性尘埃存在。

四、整机性能1、电梯速度：0.9?～1.05? （50%?，下降到中部时速度?）2、加速度：a＜1.5m/s2 1～2 m/s2 a＜0.48；2～2.5 m/s2 a＜0.65；3、乘客电梯的开关门时间中分自动门：B≤800 3.2S，1100≤B≤1300，4.9S旁开自动门：B≤800 3.7S，1100≤B≤1300，5.9S4、电梯运行噪声机房≤8dB(A)，轿内≤55dB(A)，开关门≤65dB(A)。

5、电梯平层准确度? 0.63～1.0 m/s2±30㎜（交流双速梯），其它梯±15㎜6、平均系数0.4～0.57、正常工作的安全设施或保护功能。

a、供电系统断错相保护装置b、限速器安全钳联动超速保护装置。

C、缓冲装置，能（弹簧）2001250㎜，耗能（液压）150～400㎜d、上、下极限开关e、层门及轿门电气联锁装置f、紧急操作和停止保护装置（急停开关）g、轿顶检修装置（优先）机房与井边一、机房：安置曳引机及附层设备的房间。

一般为上置机房，也有下置机房，如：液压梯或无机房电梯。

对机房要求：a、道边及机房门高＞1.8㎜，工作地点净高度＞1.8mb、主机放置部件的上方应有＞0.3㎜的垂直空间。

C、电柜前空间深×宽＞0.7×0.5㎜维修及操作空间＞0.5×0.6㎜。

道径检修场道边宽＞9md、多台电梯机房1、面积为各台面积之和；2、宽度为共用井巴总宽+最大梯侧向延伸长度之各。

电梯基本原理及结构电梯，作为现代建筑物中不可或缺的交通工具，通过垂直运输人员和物品，使人们的出行更加便捷。

本文将介绍电梯的基本原理和结构，以便更好地理解电梯的工作原理和构造。

一、电梯的基本原理电梯的基本原理是运用物理学中的力学原理，以及电学中的电机和电控原理。

电梯通过电机的驱动，通过钢丝绳或液压系统使电梯车厢上下运动。

其中，电机起到提升和下降的功能，钢丝绳或液压系统起到承载和支撑的作用。

在电梯内部，还设置了控制系统，通过按钮或触摸屏控制电梯的停靠楼层，并确保乘客的安全。

电梯内还设置了配重系统，平衡电梯的重量变化，使其垂直运动更加平稳。

二、电梯的基本结构1. 电梯机房：电梯机房是电梯的核心部件，内部配置有电机、控制系统以及安全装置。

电梯机房通常位于建筑的顶部或底部，便于维修和保养。

2. 曳引系统：曳引系统是电梯的重要组成部分，由电机和钢丝绳构成。

电机带动钢丝绳，使电梯车厢上升或下降。

钢丝绳连接着电梯车厢和配重块，起到承载和平衡的作用。

3. 电梯井道：电梯井道是电梯运行的垂直通道，用于保护电梯的正常运行和乘客的安全。

井道内安装有导轨，使电梯车厢顺利运行。

4. 电梯车厢：电梯车厢是乘客乘坐的空间，通常由金属制成，内部装有按钮和指示灯，供乘客选择楼层和显示当前运行状态。

5. 安全系统：电梯的安全系统包括多项安全装置，如限速器、上限开关、下限开关和门锁等。

这些安全装置确保了电梯的稳定运行和乘客的安全。

6. 控制系统：电梯控制系统用于控制电梯的运行和停靠。

通过按钮或触摸屏，乘客可以选择楼层，并与控制系统进行交互。

控制系统还包括后台程序和监控系统，以确保电梯运行的安全和顺畅。

三、电梯的工作流程电梯的工作流程可以简单概括为以下几个步骤：1. 电梯的启动：乘客通过按钮或触摸屏选择要前往的楼层，控制系统接收到信号后，告知电机启动。

2. 电梯的运行：电机带动钢丝绳，使电梯车厢沿着井道上升或下降。

3. 电梯的停靠：当电梯到达指定楼层时，控制系统接收到信号后，减速并停靠在该楼层。

电梯定义及分类（一）定义根据《特种设备目录》，电梯是指动力驱动，利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级（踏步），进行升降或者平行运送人、货物的机电设备，包括载人（货）电梯、自动扶梯、自动人行道等。

非公共场所安装且仅供单一家庭使用的电梯除外。

即升降式电梯和自动扶梯与自动人行道统称为电梯。

（二）分类根据《特种设备目录》，电梯分为4个类别、10个品种：（1）曳引驱动：通过曳引轮绳槽与曳引钢丝绳的摩擦传动实现钢丝绳两端的轿厢和对重上升或下降运行的电梯。

目前大部分电力驱动的电梯都采用该种驱动方式。

（2）强制驱动：用钢丝绳缠绕卷筒以卷扬驱动方式使轿厢升降的电梯。

此类电梯结构较简单，但因卷筒容绳量有限而使电梯的行程较短，且发生过卷扬时易导致钢丝绳被拉断，故较少使用。

（3）液压驱动：液压电梯是靠电力驱动液压泵输送液压油到液压缸,直接或间接驱动轿厢的电梯。

常用于负载大、速度慢及行程短的场合，如停车场、工厂及低层的建筑中。

（4）乘客电梯：为运送乘客而设计的电梯。

其特点是：运行安全舒适装饰新颖美观；为便于乘客进出轿厢，迅速疏散，一般轿厢宽度尺寸比深度大，其比例约在10:7 ~10:9。

（5）载货电梯：通常有人伴随，主要为运送货物而设计的电梯。

其特点是：结构牢固；为节约投资和保证良好的平层精度，额定速度较低；轿厢容积比较大，一般轿厢深度大于宽度或两者相等。

注：载货电梯没有不可以载人的规定，但考虑到载货电梯配重较重，载荷轻易造成冲顶，所以载货电梯通常由人伴随的运货，原则不能单独载人。

（6）防爆电梯：一般称具有防爆性能的电梯为防爆电梯。

防爆电梯的原理与一般电梯的原理一样，只是防爆电梯除了具备一般电梯所必须的性能外，还必须具有防爆性能。

常见应用于化工生产厂区。

（7）消防员电梯：消防员电梯是指安置在建筑的耐火封闭结构内，具有前室和备用电源，在正常情况下为普通乘客使用，当建筑发生火灾时其附加的保护、控制和信号等功能可专供消防员使用的电梯，能将消防员及其设备运送至指定楼层，从而提高作战效率，节约消防员体力。

电梯的运行原理与构造电梯作为现代化建筑中不可或缺的交通工具之一，已经成为人们日常生活中不可或缺的一部分。

它们的运行原理与构造是如何实现的呢？本文将从电梯的基本构造、动力系统和安全装置三个方面来探讨电梯的运行原理与构造。

一、电梯的基本构造1. 电梯机舱：电梯机舱是电梯的主要运行部分，通常由一台或多台电动机驱动。

机舱内部有一个控制面板，供用户选择楼层并进行停靠。

2. 导轨系统：导轨系统是电梯上下行的轨道系统，通常由两个垂直的导轨和一个横向导轨组成，以确保电梯在垂直方向上的稳定运行。

3. 对重系统：对重系统使得电梯在运行时保持平衡。

它通常由一个或多个重物和一条钢索组成，重物的重量与电梯机舱及其乘客的总重量相近。

4. 起重系统：起重系统由电梯机舱和钢索组成，用于提升和下降电梯。

钢索通过滑轮和电动机连接，电动机的动力通过钢索传输给电梯机舱。

二、电梯的动力系统1. 电动机：电梯的电动机通常为交流感应电动机，它是电梯的动力源。

电动机负责驱动电梯机舱的移动，使其上升或下降到所需楼层。

2. 传动装置：传动装置用于传输电动机的动力到电梯机舱。

它通常由电动机、传动轴、齿轮和链条等组成，以确保电梯的平稳运行。

3. 控制系统：控制系统是电梯动力系统中的关键部分，用于控制电梯的运行。

它通常由电子控制器、传感器和按钮等组成，以便用户可以选择目标楼层。

三、电梯的安全装置1. 限速器：限速器是电梯的重要安全装置之一。

它通过检测电梯的运动速度并在超过设定速度时自动启动刹车系统，以保证电梯的运行安全。

2. 安全钳：安全钳是一种安全装置，用于固定电梯机舱在导轨上。

当电梯出现故障或突发情况时，安全钳能够有效地阻止电梯的下坠，保护乘客的安全。

3. 紧急停止按钮：紧急停止按钮位于电梯机舱和楼层走廊的显眼位置，一旦按下，电梯将立即停止运行，以应对紧急情况或事故。

总结起来，电梯的运行原理与构造主要包括基本构造、动力系统和安全装置三个方面。

通过了解电梯的核心组成部分，我们可以更好地理解电梯如何运行以及保障人们的安全。

电梯培训资料一、电梯介绍1、构造构成电梯有机房、轿厢、门厅、井道四个全然部分构成。

（1）机房部分，包含曳引机，限速器，操纵柜，电流柜及排风设备。

（2）轿厢部分，包含轿厢、安稳钳、安稳窗、主动开门机，平层装配，把持箱等。

（3）厅门部分，包含厅门，呼吁按钮箱，层楼显示装配等。

（4）井道部分，包含导轨，对重装配，缓冲器，限速器钢丝绳张紧装配，随行电缆、限位装配、均衡链或均衡绳等。

2、电梯的全然构造（1）功效：输出动力，将电能转或或机械能，驱动轿厢运行。

构成：电念头、制动器、减速箱、曳引轮、曳引绳及导向轮。

（2）导向体系功效：限制轿厢对重的自由度，操纵轿厢和对重必须沿着导轨高低运行。

构成：导轨、导轨架、导靴。

（3）轿厢体系功效：是电梯的构成部分构成：轿厢架，轿厢体（4）门体系功效：是确保乘客安稳进出厅门和轿门的进口。

构成：门套、门扇、主动门锁、轿门及开门机等。

（5）重量均衡体系功效：均衡轿厢的对重之间的重量差（均衡系数 40%——50%运算：额定载重×1.7=对重重量）构成：对重架、对重块赔偿装配（跨过 30 米要安装）（6）电力拖动体系功效：供应动力对电梯实施速度操纵。

构成：曳引电念头，供电体系、电动调速装配，速度反馈装配。

（7）电气操纵体系功效：对电梯运行实施把持和操纵构成：把持装配、楼层显示屏、操纵柜、平层装配等。

（8）安稳爱惜体系功效：包管电梯安稳应用和正常运行避免和去除运行中的一切危及人身安稳变乱的产生。

构成：限速器、安稳钳、缓冲器（机械）端站爱惜装配（电气）3、电梯的安稳爱惜装配（1）超速（掉控）爱惜装配：限速器、安稳钳（2）超出高低极限工作地位的爱惜装配：强迫减速开关，终端限位开关，终端根限开关。

（3）撞底（冲顶）爱惜装配，缓冲器（4）层门门锁与轿门电气联锁装配，确保在门没有封闭时电梯不克不及动运行。

（5）门的安稳爱惜装配，轿门设立门光电装配和安稳触板。

（6）电梯部安稳运行避免体系，轿厢超载报警装配，限速器断绳开关，迭层器断带开关等。
