诊断仪I操作说明- 功能 -MA136510046I 型诊断仪7 段数字显示屏起动/停止按键（闪烁1）旋转脉冲LK 传感器运行：IS/RS2IS 上行SR 模块反馈IS 下行程序选择旋钮安全回路EK LN 传感器HKTK W/W1 接触器KT WO/WU 接触器当I 型诊断仪没有进入 15AF 功能时，LK 和 LN 感应器被井道码板遮挡时，诊断仪上的 LK 和LN 相应的发光二极管闪烁。
当 I 型诊断仪进入 15AF 功能时，LK 和 LN 感应器被井道码板遮挡时，诊断仪上的LK和LN相应的发光二极管不闪烁，并且在功能15AF里这两个LED的配位也互相对换（见MA13，类型6510，顺序号046）。
用诊断仪I总共可查询或处理16项功能。
用户可以通过程序选择旋钮选定各项功能。
选定的功能出现在七段数字显示屏上（闪烁显示）。
使用方法将诊断仪I插入相关的印刷电路板（CPU，门控制，LMS1等等）。
显示屏显示某项功能(闪烁)。
用户可调节程序选择旋钮，选择需要的功能。
只有在显示屏闪烁的情况下,才能从一个功能转换到另一个功能。
退出选定功能：将程序选择旋钮旋转一档，然后按启动/停止键>2秒。
用户可通过AF00（dF00，bF00）或者将主开关切断再接通，退出教入功能。
本书中对诊断仪I的阐述或功能描述适用于04.86.3版起的所有工作程序。
TCI/TCM 电梯控制系统的现行工作程序将在紧急信息栏中公布。
诊断仪I的所有功能将在以下章节中分别作详细介绍。
1）当七段显示屏闪烁时，上图侧面所示功能将由A列及B列发光二极管指示出来。
2）IS ...检修运行RS ...应急电动运行。
诊断仪I（适用于电梯控制系统TCI和TCM）当TCI采用04.86/3版起的工作程序，TCM采用MC，MC1，MC2，MC3控制系统时，以下功能可供选择。
功能界面功能名称描述页数01 00故障堆栈读出故障堆栈及事件堆栈F01 1-3402 00显示订单号06.88/6 版起的工作程序可实现此功能F02 103 00显示轿厢位置轿厢位置显示在7段显示器上；LED无意义F03 104 00运行阶段显示屏和LED显示当前的运行阶段F04 1-205 00存储器地址 A 列及 B 列 LED 显示重要的存储器地址（轿厢）F05 1-2006 00门锁装置（TCI）主门：A列及B列LED显示F06 LMS2（TCM）LMS2 教入107 00门锁装置（TCI）后门：A列及B列LED显示F07 CPI 参数（TCM）显示CPI控制器参数（仅限TCM）1-308 00轿厢召唤对主门一侧楼层发轿厢召唤F08109 00厅门召唤发下行召唤(TU) -主门侧F09 110 00厅门召唤发上行召唤(TU) -主门侧F10 111 00轿厢召唤对后门一侧楼层发轿厢召唤F11112 00厅门召唤发下行召唤(TU) -后门侧F12 113 00厅门召唤发上行召唤(TU) -后门侧F13 114 00显示版本及标志位显示CPU工作程序版本及发行日期。
蒂森电梯部分资料带彩图FT845型金属护壁板扶手带扶手带驱动扶手带与梯级同步同步运行，扶手带驱动装置位于扶梯上部，为使扶手带磨损最小，仅对具施加很小的特殊载荷，用一可调整的楔形带将扶手带压支其驱动轮上。
扶手带驱动轴由主驱动轴通过双排链条驱动，保证了扶手带平滑地运行。
滚子链可以用来取代楔形带，这取决于提升高度。
自动扶梯扶手带长度的调整位于扶梯的下部。
楔形扶手带的扶手驱动楔形扶手带的驱动和普通扶手驱动的不同之处仅仅在于扶手驱动轮以凹槽取代了橡胶轮。
扶手带导轨扶手导轨由电镀钢板制成（可选不锈钢配置），扶手导轨系统的大过渡半径保证了扶手带的长期使用寿命，当扶手带沿带轴承的支撑滚轮运转时不会产生不必要的反向摩擦，因为没有预张紧装置，扶手带承受的唯一摩擦来自于导轨。
扶手带两曲端装有轴承滚轮滑轮群，将扶手带摩擦减至最低。
可选：FT845可以选择扶手带转向轮来替代滚轮（滑轮群）。
配电箱整个配电箱按照VDE规范安装在支撑结构内。
电源线应敷设在驱动站附近的配电箱旁。
控制柜控制柜位于自动扶梯驱动站里的一个封闭的铝合金交换箱内（防护等级IP54），进行维保工作时可以卸下。
控制柜包括：驱动马达的主接触器制动闸磁铁的主接触器和整流器整个电子控制系统红外故障诊断系统电子操作元件接口全电子控制系统全电子控制系统包括：变压器CPU主板双路速度监控装置，符合EN115要求控制柜按照EN115要求设计。
控制箱的功能和特点驱动电机和制动器的控制驱动电机星-三启动（电机额定功率大于7.5KW时为标准配置）全电机保护监视有菜单导向的电子控制板电气控制板具有用户友好界面的菜单导向，位于扶梯上下端护壁板上，易于接近操作。
用户通过触摸键翻动菜单接收信息。
显示器设有多种语言，可由菜单选择。
目前设定的语言均为英，德，法意等欧洲语言。
其他语言可以根据要求来编制。
还可以按教程，数码来显示，（为维修工程技术人员提供有对照译码卡片）。
急停按钮FT842玻璃护板自动扶梯急停按钮急停按钮安装在扶梯上下端前沿板附近，为防止意外操作它们接近于裙板端头。
T k前 言致 ：敬启者自 ：蒂森电梯有限公司非常感谢贵方给予蒂森电梯公司这个机会，参与本项目。
在此我们将对蒂森电梯有限公司和本次投标作一个简短的介绍：1、蒂森电梯作为全球三大电梯品牌之一，是德国工业巨头蒂森克虏伯集团下属电梯专业制造商，成立至今已有140多年的历史，在北美的市场占有率第一。
其所属的集团——蒂森克虏伯集团，在中国的投资的三大项目总额达到28亿美元，约合人民币225亿元（包括蒂森电梯有限公司、蒂森克虏伯不锈钢厂、上海磁悬浮列车）；2、蒂森电梯有限公司为德国全资子公司，采用全球最先进的技术；全球统一的设计理念和质量标准；3、我们的扶梯拥有全世界最先进的桁架焊接技术，经过科学严密的设计及实际试验，可以保证负载为5000N/mm2条件下不变形，两支撑间最大桡度小于1/1000L ；先进的研发和设计理念，使我们拥有多项专利，每一台扶梯都是为您量身定做。
4、全球高品质的使用场所（例如会展、机场、写字楼、酒店等大型公共建筑）的市场占有率第一；在高端的住宅市场也有非常成熟的使用经验。
5、在1999～2006年的七个年度中，蒂森电梯、扶梯连续七次蝉联电梯界权威刊物电梯世界杂志（Elevator World ）颁发的年度金奖项目殊荣。
6、我们公司的维保工作一律由我们公司自己的专业人员完成，可以保证良好的维保质量。
衷心希望我们能够以高质满意的产品、一流的服务赢得贵司的认可并最终为盛地沃尔玛项目工程服务！蒂森电梯有限公司 2012年3月6日T kVelino 产品介绍作为全球三大电梯和自动扶梯生产商之一，蒂森克虏伯电梯为乘客运输系统提供全方位的解决方案。
我们的产品包括电梯、自动扶梯、自动人行道、旅客登机桥以及无障碍解决方案（无障碍升降机、平台升降机等等），同时我们也为上述所有的产品提供高品质的服务。
秉承“承载无限”的理念，蒂森克虏伯电梯在中国持续保持稳健的发展，并以满足客户需求为中心，致力于为每一位客户提供卓越的技术、高质量的产品、全方位的维修保养和增值服务。

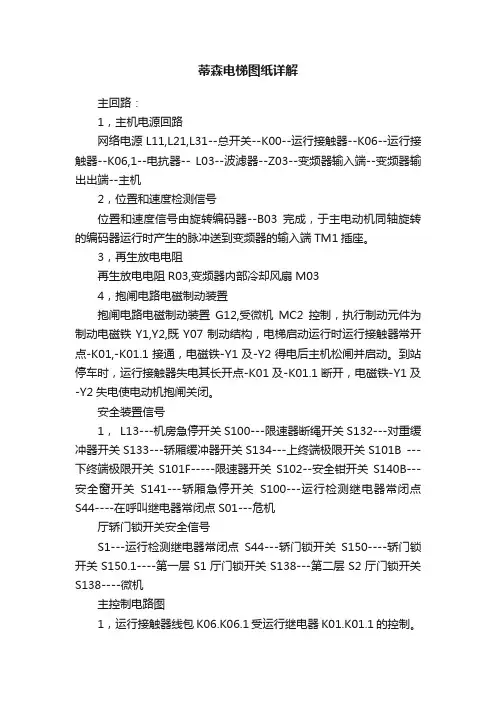

蒂森电梯图纸详解主回路：1，主机电源回路网络电源L11,L21,L31--总开关--K00--运行接触器--K06--运行接触器--K06,1--电抗器-- L03--波滤器--Z03--变频器输入端--变频器输出出端--主机2，位置和速度检测信号位置和速度信号由旋转编码器--B03完成，于主电动机同轴旋转的编码器运行时产生的脉冲送到变频器的输入端TM1插座。
3，再生放电电阻再生放电电阻R03,变频器内部冷却风扇M034，抱闸电路电磁制动装置抱闸电路电磁制动装置G12,受微机MC2控制，执行制动元件为制动电磁铁Y1,Y2,既Y07制动结构，电梯启动运行时运行接触器常开点-K01,-K01.1接通，电磁铁-Y1及-Y2得电后主机松闸并启动。
到站停车时，运行接触器失电其长开点-K01及-K01.1断开，电磁铁-Y1及-Y2失电使电动机抱闸关闭。
安全装置信号1， L13---机房急停开关S100---限速器断绳开关S132---对重缓冲器开关S133---轿厢缓冲器开关S134---上终端极限开关S101B ---下终端极限开关S101F-----限速器开关S102--安全钳开关S140B---安全窗开关S141---轿厢急停开关S100---运行检测继电器常闭点S44----在呼叫继电器常闭点S01---危机厅轿门锁开关安全信号S1---运行检测继电器常闭点S44---轿门锁开关S150----轿门锁开关S150.1----第一层S1厅门锁开关S138---第二层S2厅门锁开关S138----微机主控制电路图1，运行接触器线包K06.K06.1受运行继电器K01.K01.1的控制。
运行继电器线圈K01.1的控制线路如下~ 220VS2----变频器G03的运行开关K1----运行接触器常闭点138,K01.1--运行接触器辅常闭点K06--运行接触器辅常闭点K06.1----主板MC2输出继电器常开点K803,K802,K801----运行接触器线圈K01.1...K01----N....可知运行继电器是受微机控制，主机启动条件具备时，主板输出启动运行信号K801,K802,K803,运行继电器----K01.1,K01得电并经常开点K01自保，启动运行接触器K06，K06,1，电梯启动并松闸。
T k蒂森克虏伯电梯简介蒂森克虏伯集团蒂森克虏伯集团是一家全球型专业材料和技术公司。
遍布80多个国家和地区的177,346名员工致力于为可持续发展提供创新理念和有效的解决方案。
2009/2010财年集团销售额超过426亿欧元，在2010年度美国《财富》杂志公布的世界500强企业名单中位列第123位。
蒂森克虏伯集团由五大分支——钢铁、不锈钢、技术、电梯和服务，构成三大主要业务领域：钢铁、资本货物和服务。
蒂森克虏伯集团公司业务涉及世界各种市场，在许多领域都以其卓越的产品占据着领先地位。
各集团公司共拥有800多家外国分公司，约106,274名雇员，海外销售额占总销售额的62%。
其中，中国市场以其巨大的潜力受到了特别的关注，对双方而言，这一投入都蕴藏着巨大的商机，因为蒂森克虏伯集团公司在许多领域都研发出了高科技方案。
重组后的蒂森克虏伯集团为了更好地应对日益激烈的竞争，蒂森克虏伯集团于2009年10月1日宣布进行重组。
重组后集团主要包括以材料和服务为核心的两大业务单元。
材料方面，包括欧洲钢铁、美洲钢铁、全球不锈钢和服务四大分支，技术方面则包括了电梯技术、工厂技术、组件技术和海洋系统。
材料和技术两大战略领域将公司的核心技术和企业分为了8个业务部门。
集团不仅为工业企业提供材料和设备，也同时提供完整的解决方案和创新服务。
我们将不断优化企业，以期提高企业运营成果并提升企业价值。
T k 蒂森克虏伯电梯蒂森克虏伯电梯是世界著名的载人运送系统成套设备供应商，其产品主要包括客运及货运升降梯、自动扶梯、人行步道、升降台、旅客登机桥等，并向客户提供相应的产品质量服务。
每天，全世界有数百万旅客都在使用我们的产品，从而快速、安全、舒适的被送往了目的地。
无论是在购物中心、机场、火车站、写字楼，还是在展览场馆、宾馆、医院、体育馆，或是在休闲会所，蒂森克虏伯电梯都是您值得依赖的伙伴。
蒂森克虏伯电梯是世界最大的电梯公司之一，向全世界的人们提供全方位载客技术。
T k前 言致 ：敬启者自 ：蒂森电梯有限公司非常感谢贵方给予蒂森电梯公司这个机会，参与本项目。
在此我们将对蒂森电梯有限公司和本次投标作一个简短的介绍：1、蒂森电梯作为全球三大电梯品牌之一，是德国工业巨头蒂森克虏伯集团下属电梯专业制造商，成立至今已有140多年的历史，在北美的市场占有率第一。
其所属的集团——蒂森克虏伯集团，在中国的投资的三大项目总额达到28亿美元，约合人民币225亿元（包括蒂森电梯有限公司、蒂森克虏伯不锈钢厂、上海磁悬浮列车）；2、蒂森电梯有限公司为德国全资子公司，采用全球最先进的技术；全球统一的设计理念和质量标准；3、我们的扶梯拥有全世界最先进的桁架焊接技术，经过科学严密的设计及实际试验，可以保证负载为5000N/mm2条件下不变形，两支撑间最大桡度小于1/1000L ；先进的研发和设计理念，使我们拥有多项专利，每一台扶梯都是为您量身定做。
4、全球高品质的使用场所（例如会展、机场、写字楼、酒店等大型公共建筑）的市场占有率第一；在高端的住宅市场也有非常成熟的使用经验。
5、在1999～2006年的七个年度中，蒂森电梯、扶梯连续七次蝉联电梯界权威刊物电梯世界杂志（Elevator World ）颁发的年度金奖项目殊荣。
6、我们公司的维保工作一律由我们公司自己的专业人员完成，可以保证良好的维保质量。
衷心希望我们能够以高质满意的产品、一流的服务赢得贵司的认可并最终为盛地沃尔玛项目工程服务！蒂森电梯有限公司 2012年3月6日T kVelino 产品介绍作为全球三大电梯和自动扶梯生产商之一，蒂森克虏伯电梯为乘客运输系统提供全方位的解决方案。
我们的产品包括电梯、自动扶梯、自动人行道、旅客登机桥以及无障碍解决方案（无障碍升降机、平台升降机等等），同时我们也为上述所有的产品提供高品质的服务。
秉承“承载无限”的理念，蒂森克虏伯电梯在中国持续保持稳健的发展，并以满足客户需求为中心，致力于为每一位客户提供卓越的技术、高质量的产品、全方位的维修保养和增值服务。
蒂森扶梯ect-01主板说明书蒂森扶梯ECT-01主板是一种专为扶梯系统设计的核心控制板，具有高度集成的功能。
本文将介绍蒂森扶梯ECT-01主板的结构和工作原理，并简要说明主要功能模块的作用。
一、蒂森扶梯ECT-01主板结构蒂森扶梯ECT-01主板是一个由多个功能模块组成的复杂系统。
主板采用多层PCB板设计，保证了电路之间的电气隔离，提高了抗干扰能力。
二、蒂森扶梯ECT-01主板工作原理蒂森扶梯ECT-01主板通过收集传感器和控制器的信号，经过处理后输出相关指令来控制扶梯的运行。
主要的工作原理如下：1. 信号采集和处理蒂森扶梯ECT-01主板通过连接多个传感器，如速度传感器、楼层传感器、紧急停止按钮等，实时采集扶梯运行中的各种参数。
通过信号处理，可以获得正确可靠的扶梯状态信息。
2. 运行控制根据采集到的信号信息，蒂森扶梯ECT-01主板可以进行运行控制。
其中，包括电机控制，如电机的启停、速度调节、反向切换等；楼层判断和显示，如判断当前楼层并在显示屏上展示楼层信息等；以及乘客安全保护，如紧急停止按钮的触发，发出紧急停止信号等。
3. 故障诊断与保护蒂森扶梯ECT-01主板还具有故障诊断和保护功能。
一旦检测到异常情况，如电流过大、电压异常等，主板会及时发出警报，并采取相应的保护措施，以保证扶梯的安全运行。
三、蒂森扶梯ECT-01主板功能模块1. 电机驱动模块电机驱动模块是蒂森扶梯ECT-01主板的核心功能模块之一。
它负责控制扶梯的电机启停、速度调节和反向切换等操作。
2. 速度传感器模块速度传感器模块用于实时监测扶梯的运行速度。
主板通过接收传感器的信号，可以实时了解扶梯的运行状态，确保其在安全范围内运行。
3. 楼层传感器模块楼层传感器模块用于判断扶梯所在的楼层。
主板通过连接楼层传感器，可以准确判断扶梯所在位置，并在脱机情况下保存楼层信息。
4. 紧急停止按钮模块紧急停止按钮模块用于紧急情况下的停止扶梯。
主板会及时响应紧急停止按钮的信号，并发出紧急停止指令，确保乘客的安全。
